Vishay PARÒ和TRANSZORBÒ TVS采用新的DFN6546A超薄封装

这些单向和双向器件采用0.88 mm的薄形设计，并具有易于吸附焊锡的侧边焊盘，不仅节省空间，而且能够提供高达137 V的卓越钳位能力

日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出四款单向和双向3000 W PARÒ和TRANSZORBÒ表面贴装瞬态电压抑制器（TVS）---T3KNxxA、T3KNxxCA、3KDFNxxA和3KDFNxxCA。这些器件采用新的DFN6546A封装，并具有易于吸附焊锡的侧边焊盘。作为针对工业和汽车应用的节省空间的解决方案，汽车级T3KNxxA和T3KNxxCA系列器件通过AEC-Q101认证，并支持在高达+185 °C的温度条件下工作；而3KDFNxxA和3KDFNxxCA系列满足LL15i工业可靠性认证标准。

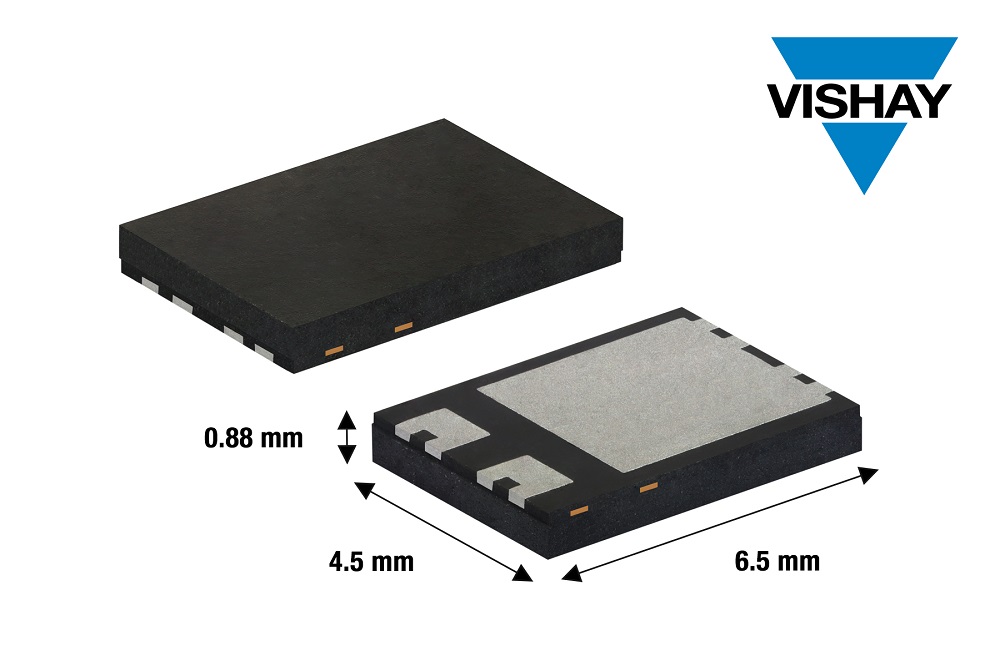

DFN6546A是Vishay Power DFN系列采用的最新封装尺寸，其尺寸为6.5 mm x 4.6 mm，典型厚度仅为0.88 mm，这使得Vishay此次发布的TVS二极管能够更高效地利用PCB空间。同时，这些器件采用先进的结构和裸晶贴片工艺，使得铜含量更高，而且芯片尺寸更大，从而显著提高了性能。这些二极管与 SMPC（TO-277A）封装的尺寸兼容，厚度减少20%，而功率耗散能力翻倍。与采用SMC（DO-214AB）封装的器件相比，这些产品的体积减小了76 %，而功率耗散相同。

TVS的作用是保护敏感电子设备免受感应负载开关和雷电引起的电压瞬变影响。通过AEC-Q101认证的T3KNxxA和T3KNxxCA PAR系列的典型应用包括：高级驾驶辅助系统（ADAS）、激光雷达、摄像头、车载信息娱乐系统和传感器系统；DC/DC转换器；电池管理系统（BMS）和车载充电器；电动助力转向（EPS）；牵引逆变器；中央控制单元；以及电机驱动器。符合工业标准的3KDFNxxA和3KDFNxxCA TRANSZORB系列将应用于机器人控制板、过程/流量控制仪表、自动化系统和发电机启动控制器；60 kW储能系统；服务器电源模块；消费类娱乐设备；以及通信和医疗设备。

对于这些应用，这些二极管提供了出色的钳位能力。T3KNxxA和3KDFNxxA系列的最大钳位电压为16.7 V至33.2 V，而T3KNxxCA和3KDFNxxCA系列的最大钳位电压为 16.7 V至137 V。DFN6546A封装易于吸附焊锡的侧边焊盘允许进行自动光学检测（AOI），而无需进行X射线检测。这些器件非常适合自动化贴装，符合J-STD-020的潮湿敏感度等级（MSL）1级，最高回流峰值温度为260 °C。这些元件符合RoHS标准，无卤素，其哑光镀锡引脚通过了JESD 201第二类晶须测试。

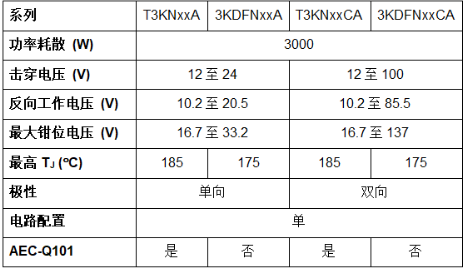

器件规格表：

采用DFN6546A封装的 最新3000 W TVS现可提供样品并已实现量产，供货周期为12周。
