几年前做智能开关面板项目，第一次接触离线语音方案。各家离线语音芯片型号都非常多，不同的词条数量，不同的识别距离，不同的识别率搞的头都大的，最后还是找了原厂的工程师协助选型，慢慢的积累了一些经验。最近发现不少同行在选型时对离线语音识别芯片的定位有点模糊，量产环节也有些细节值得注意。干脆把从选型到量产的全流程整理出来，希望对你有帮助。
选型指南：不同型号的定位与优势
以唯创知音这四颗芯片为例，名字看起来差不多，各自的定位和适用场景其实很清晰：
WTK6900P 是入门级高集成方案。内置4M SPI NOR Flash，支持15条左右命令词，2米远场识别。亮点是集成了0.5W D类功放，采用ESOP8/SOP8封装，休眠功耗仅5uA，工作电流14mA。特别适合小玩具、简易遥控灯、成本敏感型产品。UART接口简洁，外围电路简单。
WTK6900FC 面向高性能需求场景。主频220MHz，内置2MB Flash、640KB SRAM，搭载BNPU V3神经网络加速单元。支持300条命令词，5-8米远场识别，SSOP24封装。还集成了IIS、PDM、PWM、IIC等多类外设，适合智能家电、工业控制等复杂应用。
WTK6900HA 主打灵活易用。主频192MHz，Flash可选512KB或1MB，支持3米识别。提供SOP16、SSOP24、QFN32三种封装。最大特色是支持通过唯创在线语音平台自行制作工程，可用离线语音识别下载器更新固件。需要频繁调整词条或自主烧录的场景，这颗最方便。
WTK6900HC 是旗舰级全功能型号。主频240MHz，Flash最大4MB，支持5米识别，还集成了蓝牙V5.1(BR+EDR+BLE)。一颗芯片同时搞定语音识别和蓝牙连接，适合需要APP配网或蓝牙音箱联动的产品。SSOP24封装下保留了大量GPIO，扩展性很强。
快速选型参考：低成本、小词条、简单控制选P型号;词条多、距离远、外设丰富选FC;自主烧录、灵活调整、中等性能选HA;需要蓝牙、追求最强性能选HC。
硬件设计：这些要点手册都写清楚了
电源布局的关键要求
翻阅这几份手册，你会发现电源滤波电容的放置有明确规定：电容必须紧靠芯片电源引脚，距离控制在1.5-2mm以内。这是确保芯片稳定工作的基础。
具体到每颗芯片：FC的AVDD、VCC、VOUT、VREG四个引脚各接4.7uF电容到地;HA和HC的VOUT接105电容(1uF)，VREG接105电容;P的VOUT的LDO输出电容按推荐值添加即可。
另外，MIC电路应远离功放、射频、PWM信号走线，以保证语音识别的信噪比。手册中的参考布局图非常直观，直接照着做就行。
麦克风选型与连接
这几颗芯片官方推荐驻极体麦克风，型号JMO-627BA283R-10TC38。灵敏度-28dB，信噪比70dB，性能稳定。
连接方式各有特点：FC采用差分输入(MICPR/MICPL)，抗共模干扰能力强，适合长距离走线;HA和HC采用单端输入(MIC+)，MICLDO提供偏置电压，电路简洁;P提供单端和差分两种接法，参考手册里的参考电路即可。
一个小技巧：在麦克风偏置电压(MICLDO)输出端对地并联1uF电容，能进一步降低电源噪声，提升录音质量。
UART通信电平说明
所有芯片的UART接口均为3.3V TTL电平。如果主控MCU是5V供电，手册明确建议：对于耐压受限的引脚(如WTK6900P的第8脚)，应增加电平转换电路。常见做法是用两个NPN三极管搭建双向转换，或者使用专用电平转换芯片。HA、HC和FC的部分UART引脚具备5V耐受能力，但手册推荐仍按3.3V逻辑设计最可靠。
软件协议：掌握这套UART指令就够了
这几颗芯片的UART协议高度统一，掌握下面几条常用指令就能应对绝大多数场景。
通讯参数：波特率9600或115200，8数据位，无奇偶校验，1停止位。采用十六进制收发。

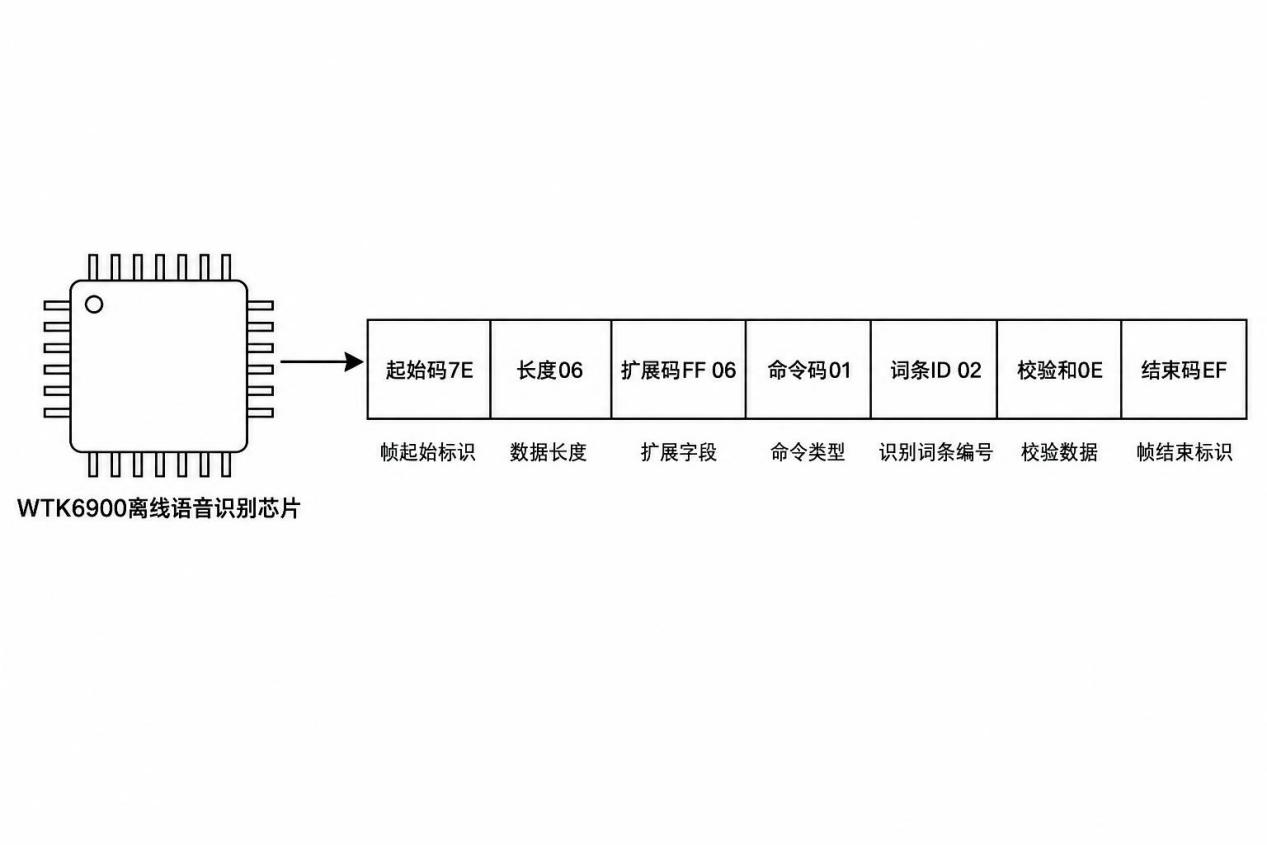

帧格式：7E 06 FF 06 01 词条ID 校验和 EF
7E：起始码
06：后续数据长度(FF 06 01 词条ID 校验和 共6字节)
FF 06：扩展码
01：命令码(识别结果上报)
词条ID：识别命中的词条编号
校验和：从“长度”到“词条ID”累加，取低字节
EF：结束码
举例：识别到“打开灯光”(词条ID=02)，芯片输出：7E 06 FF 06 01 02 0E EF。校验和计算：06 + FF + 06 + 01 + 02 = 10E → 低字节0E。
查询软件版本(C0)
发送：7E 03 C0 C3 EF。芯片返回的十六进制数据转成ASCII字符串，例如WTC250331-A1-K3，其中包含发布日期和内部版本代号。量产前通过此指令确认固件版本是否正确，是个很实用的验证步骤。
音量控制(A1)——HA/HC支持
7E 07 FF 06 A1 01 AE EF，末尾的01表示音量等级(1~5级可调)。该指令支持实时调节，且芯片会记住最后一次设置，下次上电自动恢复。
唤醒与低功耗管理(A7、02)
主动唤醒芯片：7E 06 FF 06 A7 00 B2 EF
进入低功耗模式：7E 06 FF 06 02 00 0D EF
退出低功耗：只需发送任意一帧有效数据即可唤醒。
HA和HC的低功耗模式功耗在几十微安级别，P型号更是低至5uA，非常适合电池供电产品。
被动播报与应答(A0)
这个功能用于主机主动触发芯片播报指定语音。例如按下一个按键，希望芯片说“灯光已打开”，发送：7E 07 FF 06 A0 00 02 AE EF，其中02是词条ID。芯片成功执行后会回复7E 06 FF 06 A0 05 B0 EF作为确认。在按键+语音双控的产品中，这个功能非常实用。
量产环节：三个重要注意事项
固件烧录方式
FC通过RX/CLK和TX/DAT两个引脚烧录，配合专用下载器操作。HA和HC支持在线语音平台(https://wt588f.waytronic.com:8443)制作工程，然后使用离线语音识别下载器更新固件。P通过第8脚(P00/P06)下载，上电时该引脚需保持高电平。
批量生产时，可根据实际贴片工艺选择先烧录后贴片，或贴片后通过预留测试点烧录，两种方式都成熟可靠。
回流焊温度控制
手册给出了明确的回流焊温度曲线。手工焊接时：热风枪温度不超过350°C，时间不超过15秒;加热平台焊接时：温度不超过260°C，时间不超过15秒。交给SMT厂生产时，直接将手册中的温度曲线图提供给工厂，他们会按照标准工艺执行。
麦克风的一致性保障
手册中标明了麦克风的灵敏度范围(-31dB ~ -25dB，典型值-28dB)。为确保量产一致性，建议对来料进行抽检：在相同声压级下测试麦克风输出幅度，偏差在3dB以内的批次即可放心使用。另外，生产时记得给麦克风贴上防尘网，能有效防止长期使用中灰尘进入影响性能。
常见设计要点汇总
未使用引脚的处理：FC手册标注“NG”的引脚为暂未使用，保持悬空即可。
唤醒词与命令词的ID分配：参考标准词条表，唤醒词ID=01，10秒自动退出的特殊ID=FF，自定义词条时注意避开这些保留ID。
时钟源选择：FC若采用内部RC振荡器，工作温度范围为-10~70°C;需要-40~85°C全温范围应用时，建议外接晶体振荡器。HA、HC、P对时钟源的适应性更宽，外接晶振可进一步提升频率稳定性。
功放使能控制：HA参考电路中提及WT8062功放，使能脚低电平开启、高电平关闭。利用芯片的BUSY脚控制该使能脚，可在播放语音时自动开启功放，播放完成后关闭，获得干净的开机效果。
写在最后
离线语音识别技术已经非常成熟，唯创知音WTK6900系列覆盖了从低成本到高性能、从基础识别到蓝牙融合的多种需求。无论你是做智能家电、照明、玩具还是卫浴产品，都能找到合适的型号。
选型时关注主频、Flash容量、封装和功耗指标。硬件设计上，电源滤波和麦克风布局是重中之重。软件调试时，把UART协议调通，上述几条指令用好，整个开发流程就能顺畅推进。
如果你的项目正好有离线语音识别芯片开发的需求，希望这份从选型到量产的流程能给你一些参考。实践出真知，动手做起来会发现更多有趣的应用可能。
