英集芯IP2341A是一款支持5V输入异步升压型多串锂电池专用充电管理IC，适用于4~6串锂电/磷酸铁锂电池充电方案，凭借精简的外围设计、良好的成本优势和完善的安全防护，成为便携音箱、电动工具、小家电、户外个护产品常用的电源方案芯片。芯片采用ESOP8贴片封装、内置功率MOS，集成升压变换、恒流恒压充电、多重保护等功能，单颗芯片即可搭建完整多串电池充电回路，有效降低产品BOM成本与PCB布板面积。
一、核心电气参数
输入规格：标准5V（4.5V~5.5V）USB适配器输入，最大输入限流2A，整机输入功率10W；
适配电池：原生支持4~6串三元锂电池、磷酸铁锂电池，可通过外围电阻灵活整定单串截止电压；
开关与效率：内置500kHz高频升压架构，5V/2A输入、18.5V满充工况下充电效率可达84%，高频特性适配小体积电感电容，缩小整机尺寸；
环境适配：工作温域-40℃~+85℃，待机功耗低至10μA，具备4KVESD防静电能力，恶劣工况运行稳定。
二、产品核心优势
1、精简的外围设计，降本增效
采用异步升压拓扑，省去同步驱动MOS配套电路，外围仅需电感、阻容等少量元器件，对比分立方案可减少30%以上物料，适配消费电子低成本量产需求，ESOP8小封装可良好适配紧凑型产品结构设计。
2、充电参数灵活可调

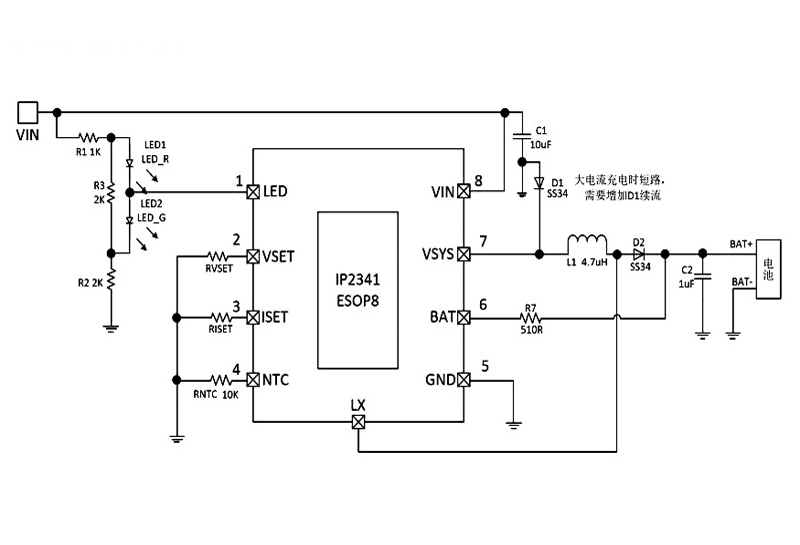

芯片搭载ISET、VSET双配置引脚：ISET外接电阻可自由设定输入恒流充电电流，VSET引脚通过分压电阻修改电池满充截止电压，灵活匹配三元锂、铁锂不同电芯规格，一款芯片兼容多款产品开发。同时支持0V空电池涓流预充，解决深度亏电电池无法起充的问题，有助于延长电芯循环寿命。
3、自适应负载适配，保护适配器
内置自适应输入限流算法，实时侦测适配器带载能力，动态自动下调充电电流，避免小功率适配器出现过载或输出中断，兼容市面5V1A~5V2A通用USB充电头，提升终端产品通用性。
4、多级安全防护体系
集成多重硬件保护：输入过压/欠压锁止、芯片内部过温降功率保护、外接NTC电池温度侦测保护，电池超温自动暂停充电；搭配LED指示灯管控，支持单脚双灯逻辑，可区分充电中、充满两种状态，从输入、芯片到电池各环节预防过充、过热等安全隐患。
三、典型应用领域
英集芯IP2341A可适配多串锂电供电产品，落地场景包括：
便携蓝牙音箱、户外拉杆音响：4~6串锂电内置充电方案，USB直充替代专用充电器；
小型锂电电动工具、园艺工具：手电钻、修枝剪内置电源管理；
家居小家电、个人护理电器：理发器、扫地小电器、便携喷雾设备；
户外便携储能、露营小电源：低压多串电池组USB充电方案。
四、方案选型总结
在5V输入升压为4~6串锂电池充电的应用中，英集芯IP2341A是一款兼顾成本、性能和安全性的器件，外围电路简单、通用性强，量产稳定性经过大量终端产品验证，有助于简化硬件研发、控制生产成本，是消费类多串锂电产品国产化电源方案的常用型号。
