【黑金云课堂】FPGA技术教程Linux开发：摄像头GPU渲染显示/Qt OpenGLES使用

一、MPSoc GPU 基础知识

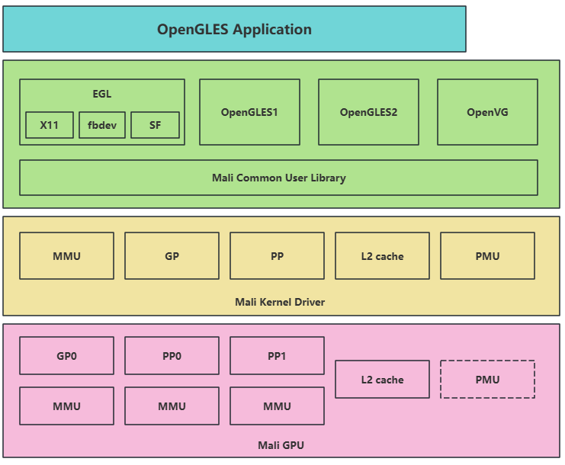

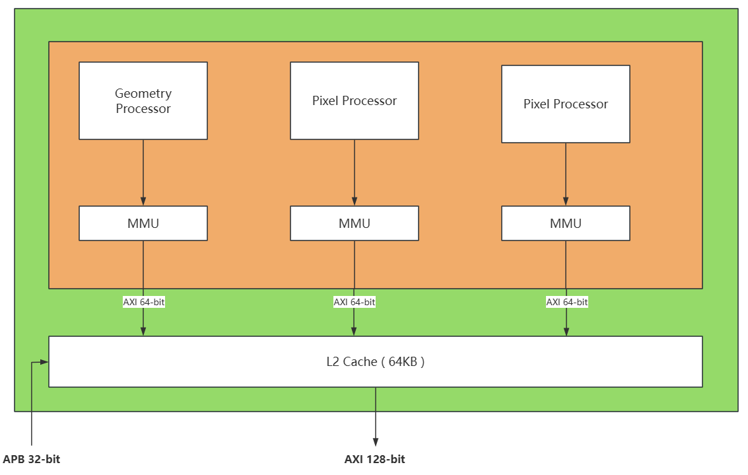

MPSoC 系列芯片采用 Mali-400 MP2 图形处理器，隶属 ARM Mali 系列第一代 Utgard 架构，支持 OpenGL ES1.1/2.0、OpenVG1.1，最大 4096×4096 纹理，400MHz 下像素填充率 800Mpixels/s。

简述 GPU 发展史：PC 端主流为 Intel、NVIDIA、AMD，移动端 ARM Mali 历经五代架构迭代。

二、Qt 下 OpenGLES 开发要点

OpenGLES 是嵌入式轻量化图形标准，渲染流水线：CPU 传数据 → 顶点着色 → 光栅化 → 片段着色 → 屏幕输出。

Qt 依托 QOpenGLWidget 封装图形环境，重写 initializeGL、resizeGL、paintGL 三个函数完成渲染；QOpenGLFunctions 统一管理 OpenGL 原生接口。

可编程渲染依靠 GLSL-ES 编写顶点、片段双着色器；工程需在 Petalinux 配置 X11、qtbase、libmali 驱动依赖。

彩色旋转三角形例程

Petalinux Package Groups
packagegroup-xilinx-matchbox
 [*] packagegroup-xilinx-matchbox
packagegroup-core-x11
 [*] packagegroup-core-x11
Filesystem Packages
misc
qtbase
[*] qtbase
libs
libmali-xlnx
[*] libmali-xlnx

三、摄像头 GPU 渲染实战例程

基于 V4L2 读取 /dev/video0 摄像头 YUYV 原始图像。

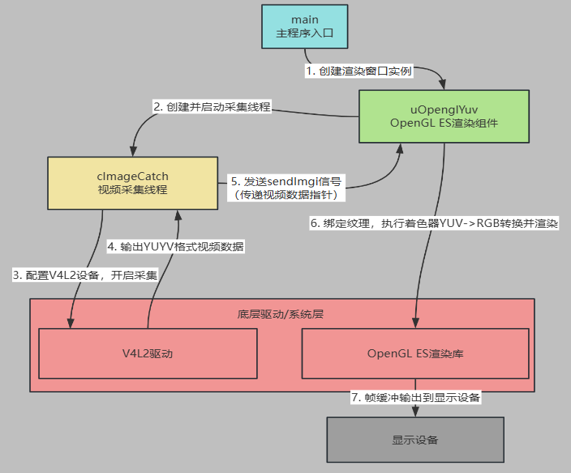

软件架构：主线程创建 Qt 渲染窗口，子线程通过 V4L2 采集视频，信号传递 YUV 数据至 OpenGLES。

GPU 在着色器内完成 YUYV 转 RGB、纹理绑定与画面渲染，最终输出至显示屏幕，借助硬件 GPU 加速图像格式转换与绘图。

💡 完整视频讲解可前往 ALINX 视频号进行直播回看

更多细节欢迎关注我们黑金云课堂全年免费直播课， 黑金云课堂六月直播日历 我们将在每周二、三、四，同步推进 Verilog开发、Vitis开发、Linux开发三大系列，带你从零开始，稳扎稳打掌握 FPGA 开发全流程！
