一、产品背景
在景观亮化、舞台灯光、高端汽车照明、智能照明等应用中，LED驱动不仅需要宽电压输入和高效率，更要求极高的调光深度和细腻的调光效果。传统恒流芯片在低亮度时容易出现跳闪、色偏或调光非线性。Hi7011是聚能芯半导体推出的一款平均电流型LED恒流驱动器，输入电压5-100V，内置100V/200mΩ功率MOS，输出电流60mA至1.5A可调，支持PWM调光，可响应最小60ns脉宽，实现65536:1（256×256级）高辉调光，专为对调光性能要求严苛的场合设计。
二、硬件兼容性
Hi7011采用SOP8封装（增强散热型），引脚定义为：1脚NC（悬空），2脚PWM（调光输入），3脚VDD（芯片电源），4脚CS（电流采样），5-6脚D（内置MOS漏极），7-8脚GND。该引脚与Hi7001（有LD模拟调光脚）不同，比Hi7001少了LD脚，且封装为超级散热型。与常见LED驱动芯片（如PT4115）不完全兼容，不能直接替换。但Hi7011内置100V高压MOS，外围电路简洁，建议按典型应用电路重新设计以获得最佳调光性能。
三、性能优势
第一，超高调光比与精细调光。PWM端口支持最小60ns脉宽响应，可实现65536级高辉调光（256×256），尤其在低亮度区间平滑无抖动，满足舞台灯、景观灯对渐变效果的严苛要求。调光频率可达1MHz，适应各种控制器。
第二，宽输入电压范围（5-100V）。可直接用于12V、24V、48V、72V甚至90V LED灯串，覆盖低压景观照明到高压工业照明。
第三，内置100V/200mΩ功率MOS。输出电流60mA至1.5A，无需外置MOS，节省成本和面积。典型应用驱动1.5A LED灯串，效率最高可达95%。
第四，平均电流控制模式，恒流精度≤±3%。输出电流受输入电压、电感影响小，环路补偿内置，外围元件少，系统稳定可靠。
第五，仅需PWM调光，简化设计。PWM引脚悬空时默认高电平，芯片常亮；需调光时直接输入PWM信号，无需模拟调光外围。
第六，完善保护：VDD欠压锁定（启动约3V），过温保护（120℃开始降电流），CS过流判断阈值264mV，输出短路保护（芯片自动降低功率）。
四、关键参数
（TA=25℃）输入电压范围5-100V（极限100V）。VDD钳位电压5.0V，启动电压约3V（低于Hi7001的4.5V）。工作电流典型1mA（VDD=5V，GATE悬空）。恒流控制基准电压200mV，过流判断阈值216-264mV（典型240mV）。系统最大工作频率1MHz，最小30kHz。PWM调光阈值：高电平>1.4V，低电平<0.8V。过温保护起始120℃（以降低电流方式，非直接关断）。内置MOS内阻200mΩ，耐压100V。输出电流公式 Iout = 0.2V / Rcs，Rcs为采样电阻。
五、注意事项
第一，输入电压最高100V，注意不要超过。供电电阻R3的选择需平衡功耗与供电能力：低输入电压（5-12V）时R3取100Ω至1kΩ；高输入电压（48-100V）时R3取3kΩ至5kΩ。R3过小导致芯片过热，过大导致供电不足。与Hi7001相比，Hi7011启动电压更低（3V），更容易在低压启动。
第二，电流采样电阻Rcs：根据所需电流计算，例如1A时Rcs=200mΩ，0.5A时Rcs=400mΩ，1.5A时Rcs≈133mΩ。电阻需选用1%精度，功率满足I²R。CS引脚走线应短而直，减少寄生电感。
第三，电感选择：电感值影响开关频率。推荐电感值33-100μH，饱和电流需大于峰值电流。开关频率计算公式见数据手册，建议控制在200kHz-500kHz之间平衡效率和EMI。电感DCR过大会降低效率。
第四，续流二极管：选用肖特基，反向耐压大于VIN（建议100V或更高），平均电流Id = Iout × (toff/(ton+toff))。例如1A输出时约0.5-0.8A，选用2A/100V肖特基（如SS210）。为提高效率，建议用快恢复肖特基。
第五，VDD旁路电容：1μF以上陶瓷电容，紧靠VDD和GND引脚。输入电容：靠近芯片D端和GND，滤除高频噪声。

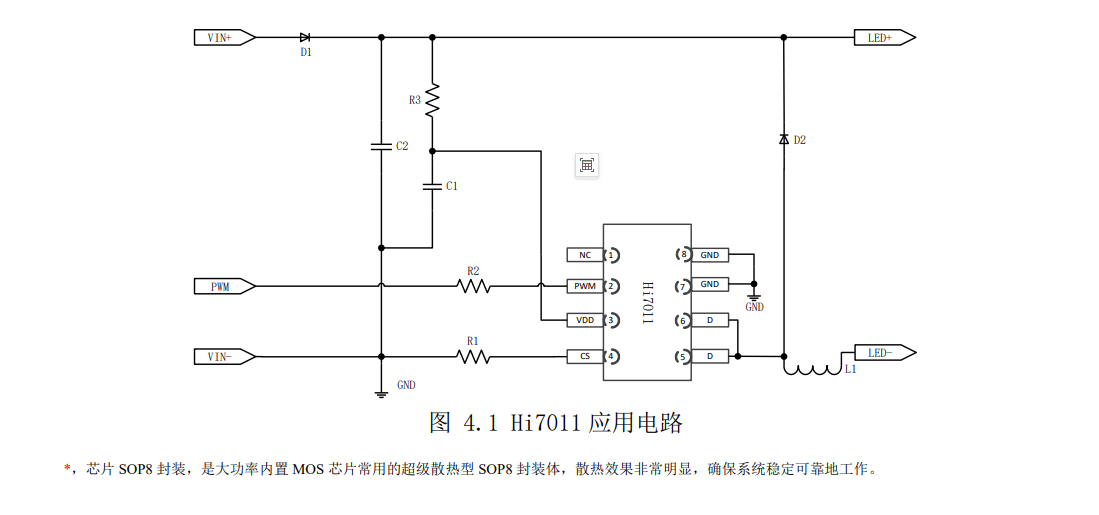

第六，PCB布局（数据手册第11节）：芯片D端与续流二极管、功率电感的布线覆铜尽可能短且宽；CS检流电阻与输入电容GND的布线覆铜短而宽；VDD电容紧靠芯片，且其GND端与CS电阻GND端单点连接；输入电容靠近芯片。多路RGBW并联工作时，推荐共阳极连接（LED正极公共，每路独立Hi7011驱动阴极），地线分开。
第七，PWM调光信号：PWM高电平需>1.4V（建议5V或3.3V均可），低电平<0.8V。信号线远离功率部分避免干扰。悬空时默认高电平，芯片常亮。
第八，散热处理：Hi7011采用超级散热型SOP8封装，底部散热片（EP）与芯片内部相连，PCB上应将EP焊盘与大面积铜箔连接并加过孔，帮助散热。输出1.5A时功耗约0.5-1W，需要良好散热。
六、详细应用场景
景观亮化洗墙灯：户外建筑照明需要宽电压输入（24V或48V母线）和细腻的灰度变化。Hi7011的65536级调光可实现流水、呼吸、渐变等特效，多路RGBW共阳极布线方便，每路独立控制。
舞台调光效果灯：舞台灯光要求低亮度平滑且无频闪，Hi7011支持60ns窄脉冲PWM，调光深度可达0.001%以下，调光线性度好，配合高速PWM无闪烁。
高端汽车照明：汽车电源电压波动大（12V系统实际9-16V，卡车24V系统含抛负载），Hi7011耐压100V可承受抛负载脉冲。用于车内氛围灯、日行灯、尾灯、迎宾灯，恒流精度±3%保证亮度一致性，PWM调光实现呼吸效果。
LCD背光照明：液晶显示器背光需要高精度恒流和多路调光。Hi7011可组成多路共阳极驱动，通过PWM调光实现区域亮度控制，提高对比度，降低功耗。
智能照明：配合蓝牙、Zigbee等无线模块输出PWM信号，实现手机APP调光调色，Hi7011响应迅速无延迟，适用于智能灯泡、智能吸顶灯。
低压轨道灯：博物馆、商铺轨道灯常采用48V系统，Hi7011直接降压恒流，PWM调光可根据环境光自动调节亮度，节能且延长LED寿命。
太阳能LED路灯：输入来自蓄电池（12V/24V/48V），Hi7011恒流驱动LED模组，PWM调光可根据环境光或时间段调节亮度（如深夜降低亮度），省电且延长电池寿命。
低压灯带驱动：12V或24V恒压灯带需要恒流驱动时，Hi7011可单路或多路驱动，实现远距离无压降影响，调光平滑。
总结：Hi7011是一款高集成度、高调光性能的LED恒流驱动器，相比Hi7001省略了模拟调光引脚，更专注于PWM调光应用，适合需要超高调光比、宽电压输入、中小功率（≤1.5A）且仅需PWM控制的场景。配合外置电阻和电感，可灵活设置输出电流和工作频率，是取代传统调光方案的理想选择。
