调试概述
在调试基于AP5125的Buck型LED恒流驱动电路时，观察到的恒流精度、负载切换响应与保护触发逻辑值得记录分析，本次测试输入电压范围覆盖12V~48V，输出电流设定为7.5A匹配地摊灯负载需求，测试环境温度为25℃，通过示波器、电子负载、红外热像仪采集数据。

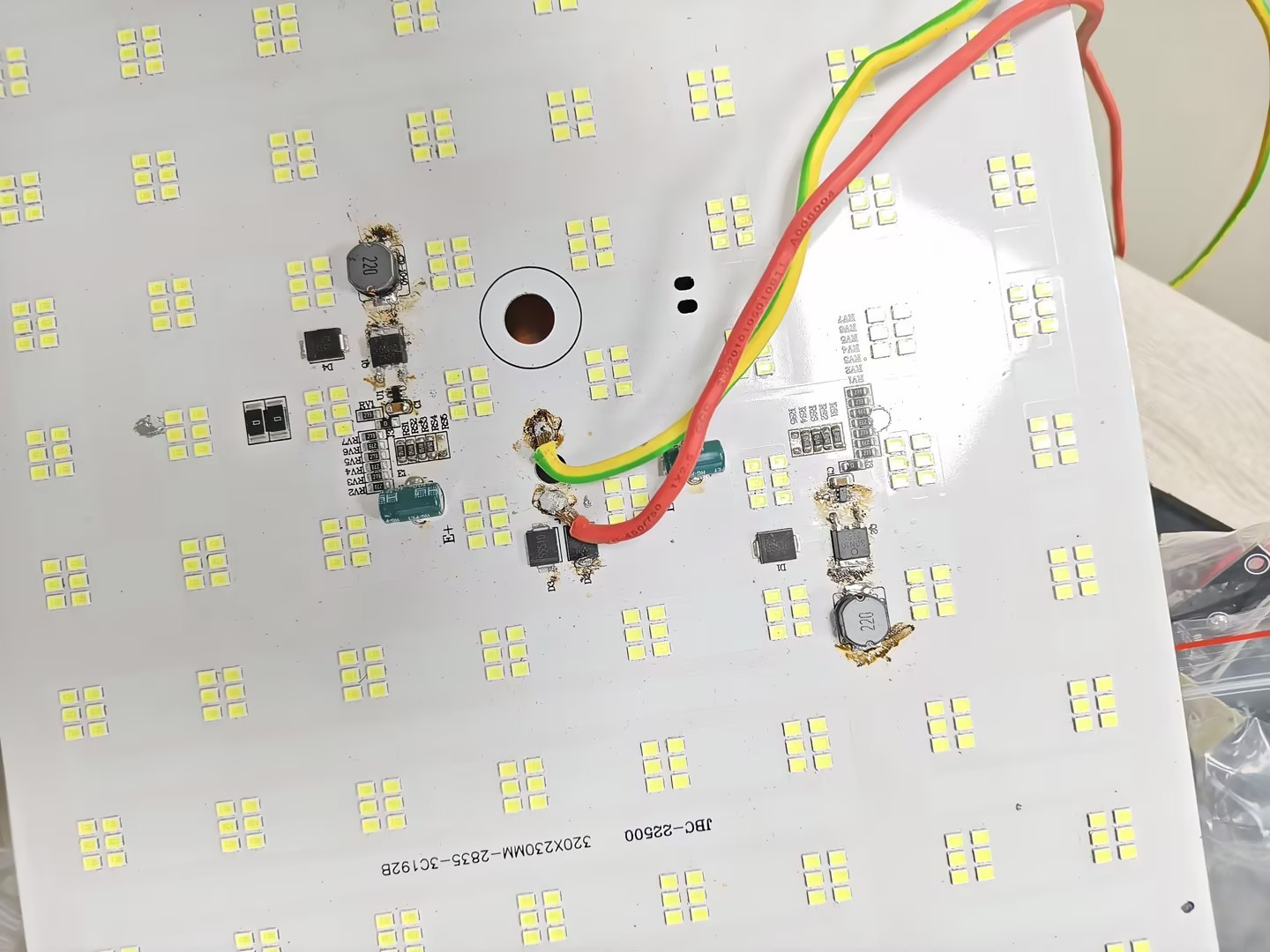

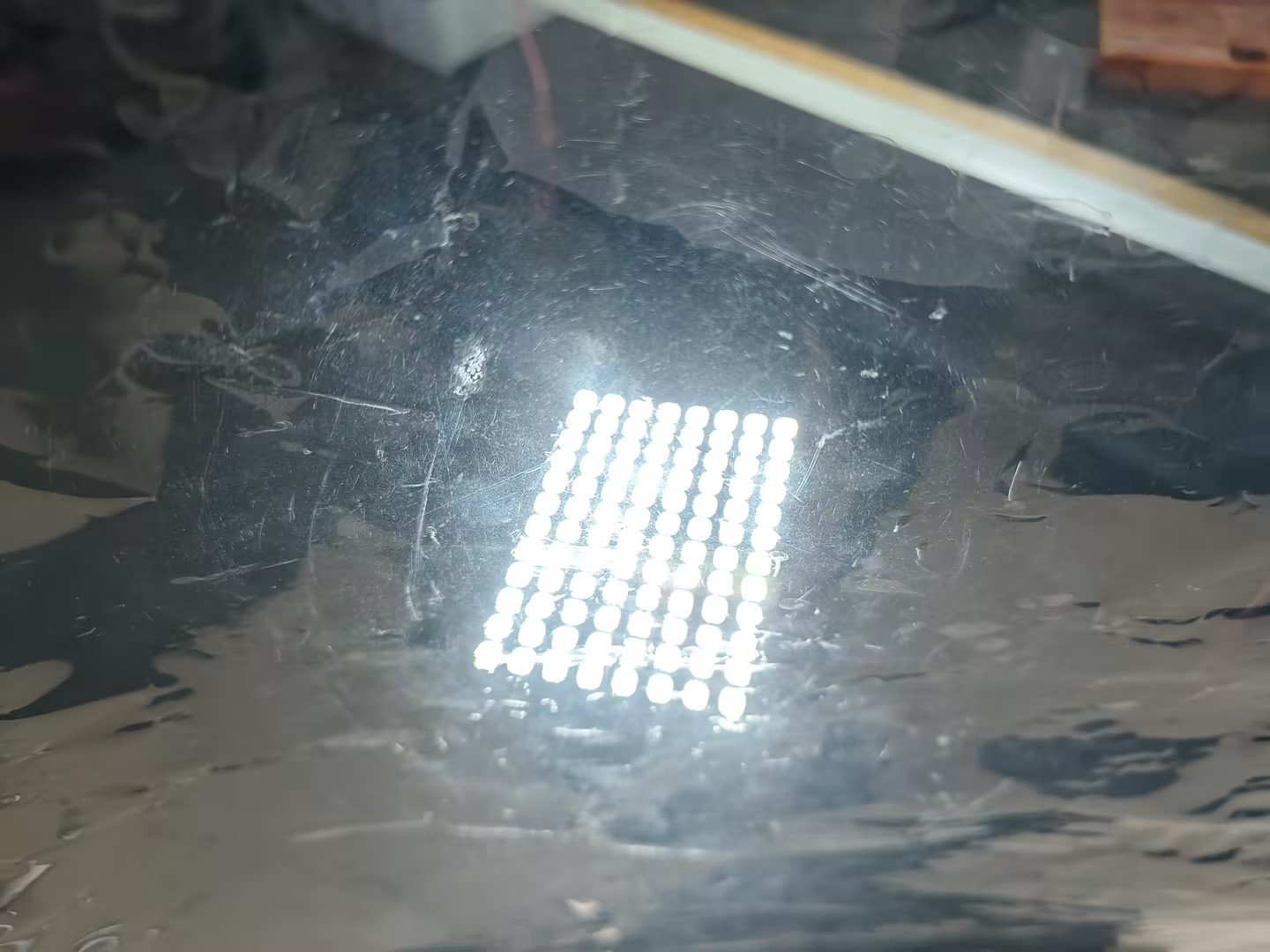

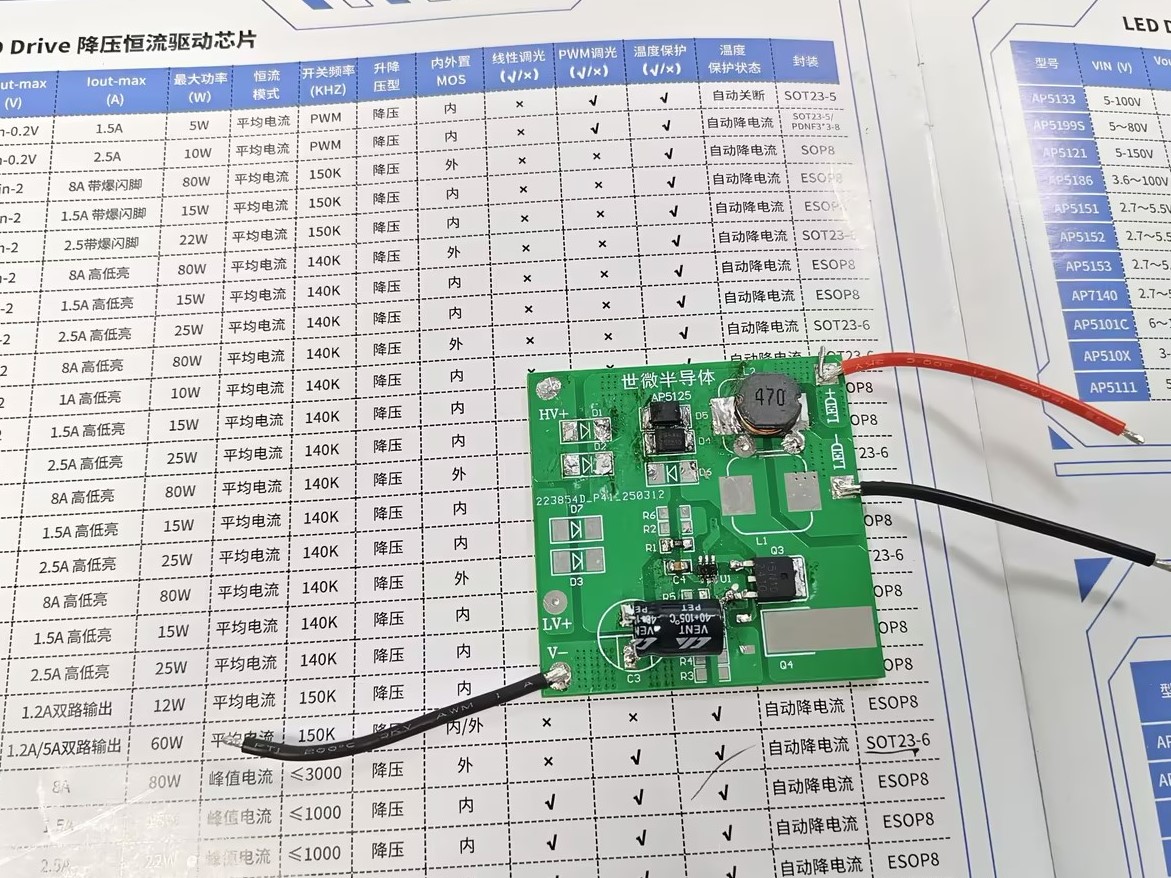

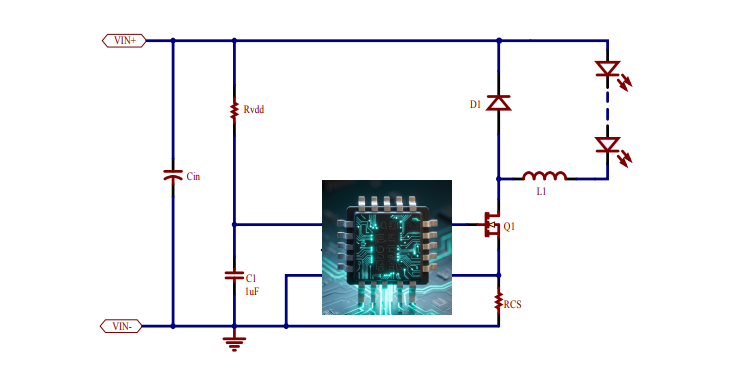

后附 电路图，波形，测试板 实际案例测试图 ：做地摊灯，7A电流 12V输入
电路架构与工作原理
AP5125采用Buck型平均电流检测模式的恒流控制架构，功率级由外部功率MOSFET、续流二极管、储能电感与电流采样电阻构成，芯片内置固定频率PWM控制逻辑，**140kHz固定开关频率**下采用平均电流采样机制，无需外部补偿即可实现稳定的恒流输出。
平均电流模式控制逻辑可实现逐周期的电流采样与调整，相比峰值电流模式具有更优的负载调整率，无需额外的斜坡补偿电路即可覆盖全占空比范围。芯片内置MODE引脚可实现全亮/半亮模式切换：MODE引脚悬空或接地时进入高亮模式，输出电流由CS采样电阻设定；MODE引脚接高电平时输出电流降为额定值的1/2。
关键电气参数表
| ---- | ---- | ---- | ---- |
| 输入电压范围VIN | **9V~100V** | 芯片正常工作，输出电流1A | 输入母线电容需选择耐压≥120V的陶瓷或电解电容，容值≥10μF |
| 开关频率fsw | 140kHz | 全负载范围 | 内置抖频电路，电感磁芯饱和电流需≥1.2倍额定输出电流 |
| CS引脚阈值电压 | 176mV | 高亮模式，TA=25℃ | 采样电阻阻值计算公式：`Rcs = 176mV / Iout(额定)` |
| 输出电流范围 | 10mA~12A | 输入电压满足VIN≥VOUT+2V | 功率MOSFET导通电阻需≤20mΩ@Vgs=10V，降低导通损耗 |
| 保护功能 | 输出短路保护、过温保护 | 全工况 | 短路保护触发后芯片进入打嗝模式，需排查负载故障后自动恢复 |
| 封装 | SOT23-6 | - | 底部需预留散热焊盘，通过过孔连接内层或底层散热铜皮 |
不同采样电阻方案实测对比表
| 采样电阻封装 | 阻值 | 额定功率 | 7.5A输出下电阻温升 | 输出电流温漂（-40℃~85℃） |
| ---- | ---- | ---- | ---- | ---- |
| 1206 | 23.5mΩ | 1W | 47℃ | ±0.8% |
| 2512 | 23.5mΩ | 3W | 19℃ | ±0.2% |
| 4颗0805并联 | 94mΩ/每颗 | 0.5W/每颗 | 12℃ | ±0.15% |
启动过程与上电时序分析

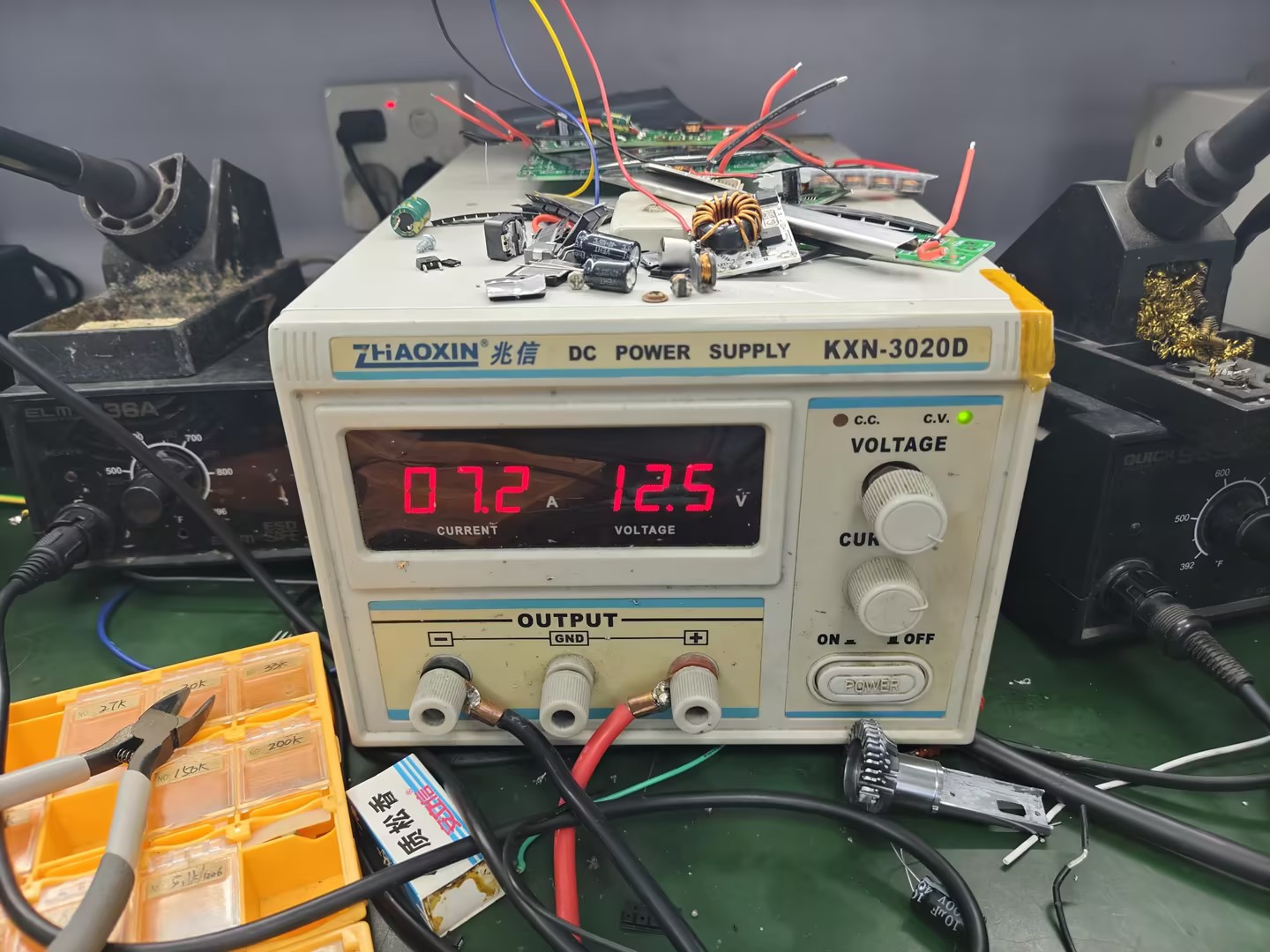

本次测试采用12.5V直流输入，输出接3串白光LED（总压降9V），额定输出电流7.5A，实测上电后CS引脚电压建立时间约2ms，输出电流上升沿斜率为3.75A/ms，无明显电流过冲。规格书未明确标注软启动逻辑，实测输入浪涌电流峰值为10A，约为额定输出电流的1.33倍，浪涌持续时间约300μs，未超过输入电容的电流应力阈值。
输出电流过冲抑制机理为平均电流模式的环路调节作用，CS引脚电压未超过176mV阈值时PWM占空比逐步上升，避免了启动瞬间的电流过冲对LED芯片的冲击。
稳态波形与恒流特性观察

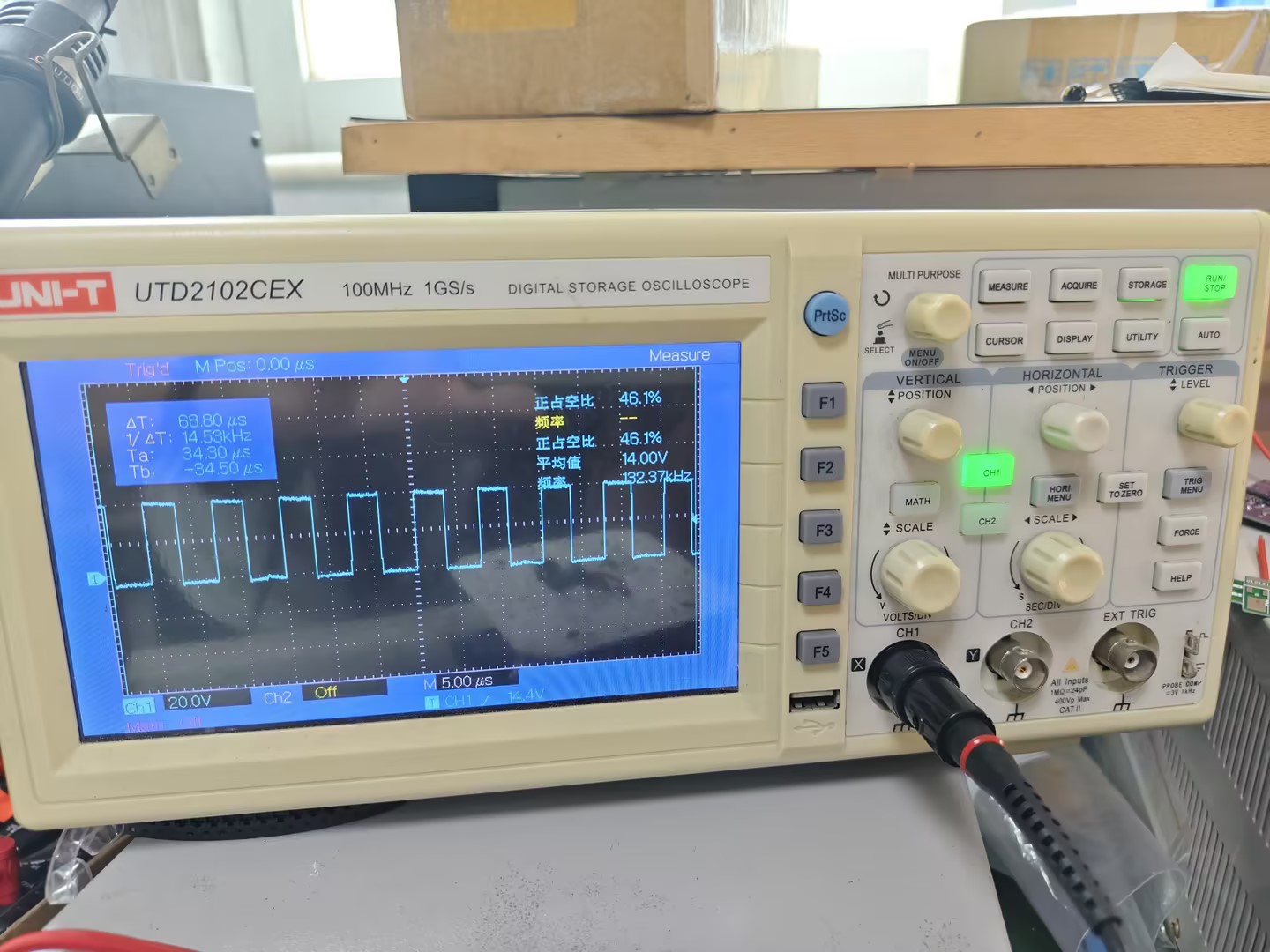

140kHz开关频率下的SW节点电压波形呈现典型的Buck电路特征：高电平持续时间为PWM导通时间，低电平持续时间为续流时间，实测波形上升沿为120ns、下降沿为80ns，无明显高频振铃。
电感电流纹波可通过公式`ΔIL = (Vout × (Vin - Vout)) / (Vin × fsw × L)`计算，本次测试采用10μH储能电感，12.5V输入、9V输出条件下，ΔIL=(9×(12.5-9))/(12.5×140e3×10e-6)=18mA，电流纹波系数仅为0.24%，远低于LED驱动的纹波要求。
内置抖频电路可将开关频率在±5%范围内随机抖动，实测传导EMI骚扰峰值比固定频率方案低6dB左右，无需额外的EMI滤波元件即可满足多数民用电子设备的EMC要求。恒流精度实测为±1.5%（TA=25℃），符合规格书标称的高精度输出特性。
负载动态响应与模式切换测试
平均电流模式控制下的负载阶跃响应特性优异，实测从半亮模式3.75A切换到全亮模式7.5A时，电流响应时间约1.5ms，无电流过冲；从全亮切换到半亮时响应时间约1.2ms，电流下冲小于2%。
环路稳定性测试显示，相位裕度约为65°，增益裕度为12dB，全负载范围内无振荡现象，无需外部补偿网络即可满足环路稳定性要求，大幅降低了调试难度。
 |
 |
 |
 |
 |
 |
调试中观察到的现象与排查
本次调试过程中观测到两个典型问题：第一个问题为7.5A输出下，采用1206封装1W采样电阻时，电阻温升达到47℃，输出电流随温度升高漂移0.8%，排查后发现采样电阻功率裕量不足，更换为2512封装3W采样电阻后，温漂降至0.2%，满足设计要求。

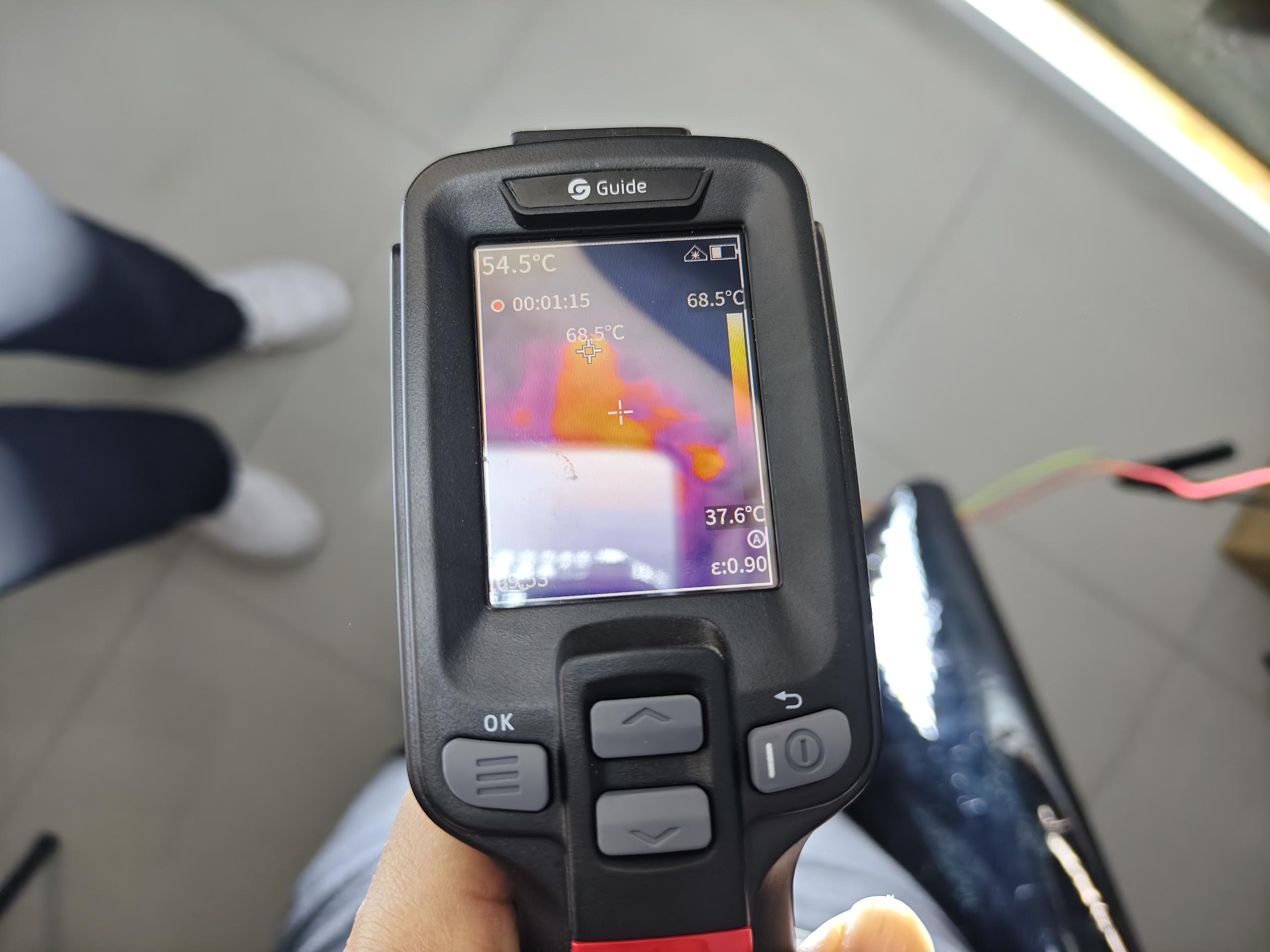

第二个问题为输入电压超过85V时，芯片偶发过温保护，排查后发现SOT23-6封装底部未加散热焊盘，芯片壳温达到125℃触发过温保护，在封装底部增加4个0.3mm过孔连接顶层1cm²散热铜皮后，100V输入7.5A输出下芯片壳温降至92℃，未触发过温保护。
技术结论
AP5125的实测电路行为符合Buck型平均电流恒流驱动的理论特性，平均电流模式控制与内置补偿网络大幅降低了调试难度，9V~100V的宽输入电压范围可覆盖多数低压、中压LED照明应用场景。调试过程中需重点验证的节点包括：SW节点波形、CS采样电压、芯片壳温、过温/短路保护触发逻辑。
本文分析基于AP5125规格书标称参数与Buck恒流电路理论，实际调试中的波形、温升与EMI特性应以具体工况下的实测数据为准。
