AP9196升压恒流LED驱动芯片内部架构与电气性能边界分析

AP9196采用专利恒流算法的升压恒流驱动架构，其内置PWM转模拟调光逻辑与宽输入电压范围对LED照明应用有明确的电气约束，本文针对其内部功率级、控制环路、保护逻辑的电气边界展开分析。

内部功率级架构分析

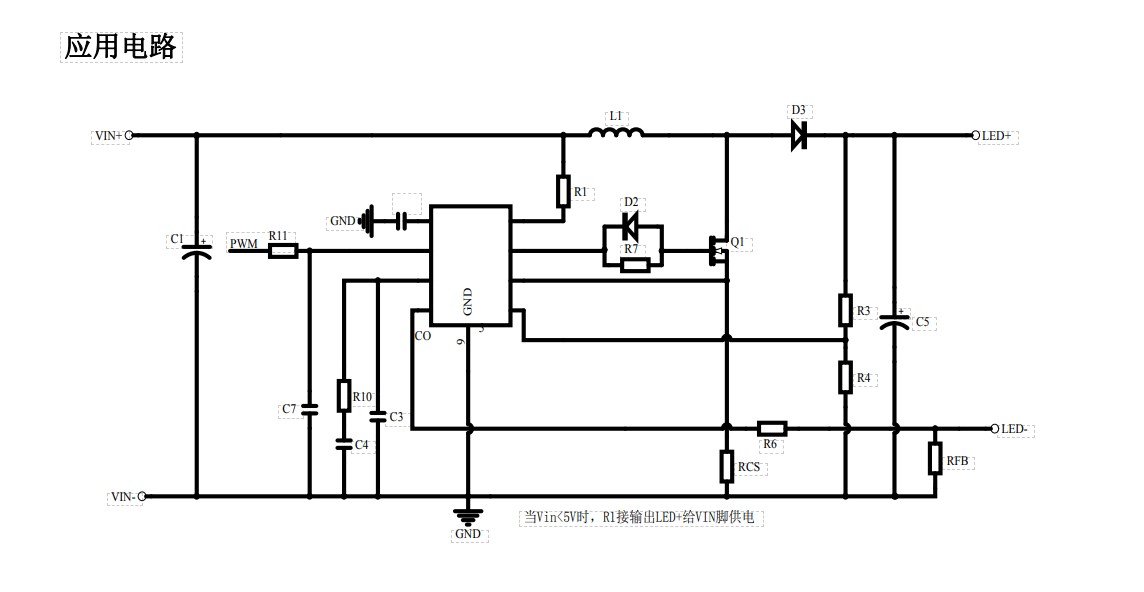

AP9196为升压恒流拓扑的LED驱动芯片，标称输出耐压由外部功率MOS的耐压决定，芯片内部集成40V LDO供电模块，无需外部辅助供电电路。其功率级通路包含输入滤波、电感、外部MOS、输出整流管、输出滤波电容与LED负载，符合典型升压拓扑的功率传输逻辑。

基于升压拓扑的基础公式，输出电压与占空比的关系为：

`Vout = Vin / (1 - D)`

其中D为开关管占空比，该公式仅适用于电感电流连续模式（CCM）工况。由于规格书未明确标注开关频率参数，电感电流纹波无法进行定量估算，实际应用中需基于实测SW节点波形选择电感值。

核心电气参数表

| 参数 | 标称值 | 测试条件 | 内部架构关联 |

| --- | --- | --- | --- |

| 调光比 | 100:1 | PWM调光模式 | 由内部PWM转模拟电路的分辨率决定 |

核心控制环路与调光逻辑

AP9196的控制环路采用标称的专利恒流算法，输出电流由IFB端口的外接电阻设定，恒流设定公式为：

`Iout = V_IFB / R_IFB`

其中V_IFB为IFB引脚的内部参考电压，该参数规格书未明确标注，实际应用中需参考典型应用电路的电阻值进行换算。IFB端口的采样电阻建议采用温漂系数≤50ppm/℃的金属膜电阻，避免温漂导致恒流精度超出标称的±3%范围。

芯片内置PWM转模拟调光电路，可将外部输入的PWM调光信号转换为模拟调光电平，全程无频闪，调光过程中输出电流无阶跃跳变，避免LED负载产生频闪问题。当EN/DIM端口拉低超过40ms时，芯片进入休眠模式，内部偏置电路关断，待机电流降至2uA以下；当端口拉高后，芯片重新执行上电启动流程，标称启动时间小于500ms。EN/DIM端口禁止悬空，不使用时需直接短接至VIN引脚，避免端口电平漂移导致芯片工作异常。

调光功能参数表

| 参数 | 标称值 | 测试条件 | 系统设计约束 |

| --- | --- | --- | --- |

保护功能电气边界分析

AP9196标称支持两类保护功能：过温降电流、输出过压保护。

过温降电流功能为当芯片结温达到触发阈值时，自动降低输出电流设定值，减少功率损耗，避免芯片进入过温关断状态，该功能的触发阈值与电流降额曲线规格书未明确标注，实际热设计中需留足安全裕度。结温估算公式为：

`Tj = Ta + Pd × θJA`

其中Pd为芯片总损耗，θJA为ESOP8封装的结到环境热阻，该参数规格书未明确标注，需基于PCB散热设计实测获取。

输出过压保护功能为当输出电压超过阈值时，芯片关断外部功率MOS的驱动信号，避免输出过压损坏LED负载或电容元件，过压保护阈值与回差参数规格书未明确标注，实际应用中需基于输出电压范围进行实测验证。规格书未明确标注过压保护是否为锁死模式，故障排除后的恢复逻辑需通过实测确认。

封装热边界与设计约束

AP9196采用ESOP8封装，该封装自带散热焊盘，可通过PCB铺铜与过孔将芯片损耗导出至外层铜皮。由于芯片内部集成40V LDO与控制电路，总损耗占系统功率的比例低于5%，符合标称95%以上的转换效率指标。

ESOP8封装的散热设计需满足：散热焊盘下需铺设至少1cm²的2oz铜皮，搭配4个以上的过孔连接至底层地平面，可有效降低结到环境的热阻。对于额定功率超过20W的应用场景，需增加额外的散热结构避免芯片结温超过最大允许值（该参数规格书未明确标注）。

技术结论

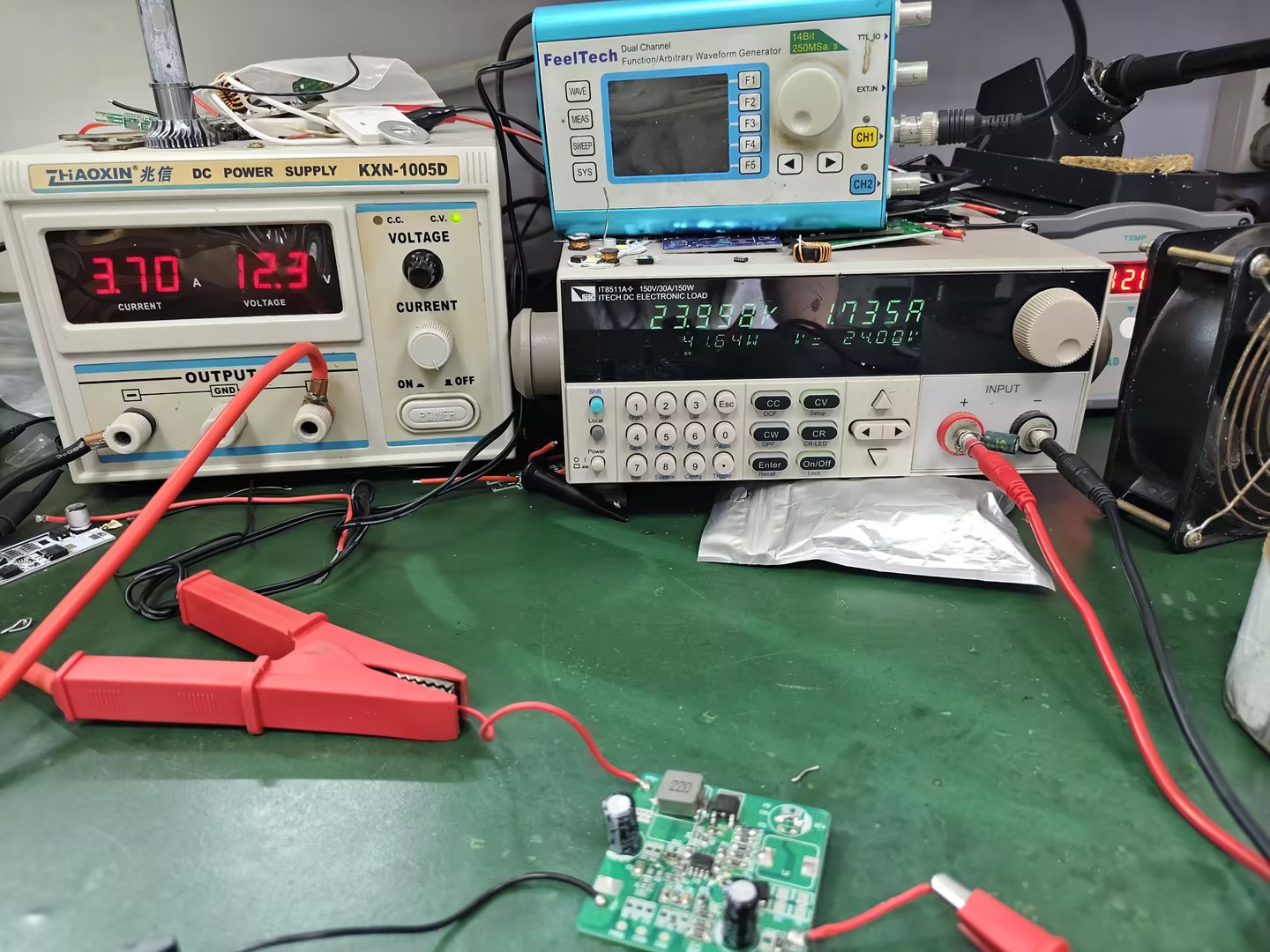

本文分析基于AP9196规格书标称参数与升压恒流电路理论，实际调试中的波形、温升与EMI特性应以具体工况下的实测数据为准。
