英集芯IP2036_23S是一款用于快速充电器，电源适配器等设备的AC/DC反激转换器，专为18~20W快充主流低成本方案设计，自动切换 QR 准谐振、锁谷底、轻载突发模式，空载静态电流仅250μA，待机功耗远低于行业限值。自带频率扩频调制，分散开关谐波干扰，可减少Y电容、滤波电感用量，缩短安规、EMC认证周期，降低调试成本。提供最大频率、保护阈值等丰富定制化参数，支持根据应用需求灵活配置。内置高压MOS、谷底检测、环路补偿、电流采样，外围仅少量阻容，变压器设计简单，PCB面积小，适配折叠插脚超薄20W快充。
一、定位明确：面向20W快充场景

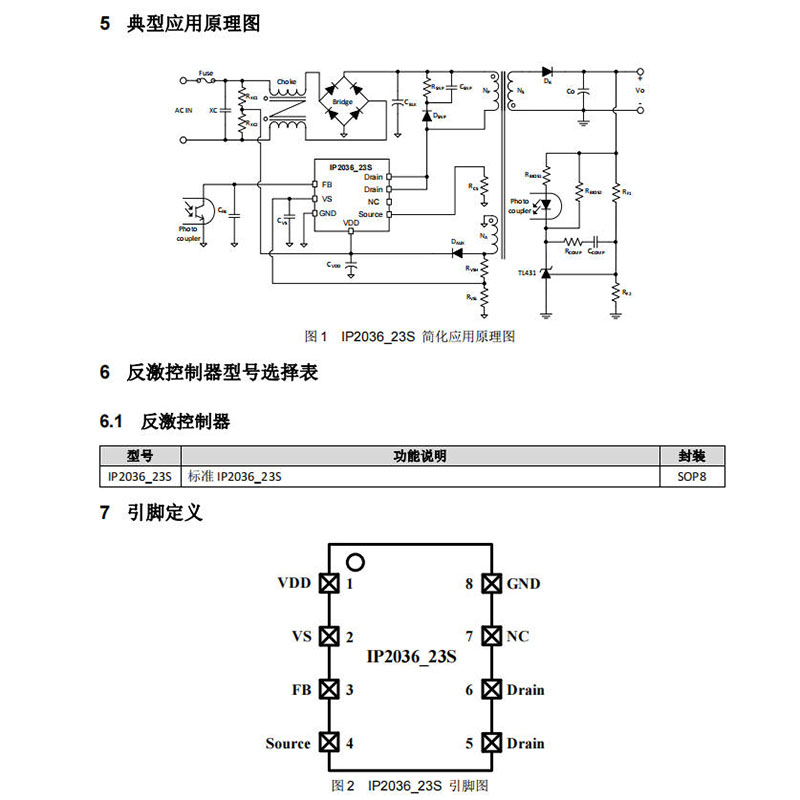

IP2036_23S内置650V高压MOSFET，为准谐振反激转换器，主要适用于20W功率等级的快充适配器、移动设备电源及IoT辅助电源。相比传统分立方案，该芯片围绕简化BOM、缩小PCB面积和满足全球能效规范进行优化，宽电压输入可适配不同国家和地区的电网标准，无需大幅调整外围电路，便于出口型快充产品满足多区域合规要求。
对于追求便携性的20W快充头，SOP8紧凑封装有助于释放PCB布局空间，支持更薄外观设计，符合消费电子用户对小体积快充配件的偏好。
二、全负载能效优化，满足国际能效标准
能效是电源适配器的关键指标。IP2036_23S采用频率折返与谷底导通相结合的技术：常规负载下，芯片根据实时负载调整开关频率，轻载时自动降低频率以减少开关损耗，重载时适当提升频率以保证功率输出；谷底导通使开关管在电压谷底开启，从源头降低导通损耗。
轻载或空载时，芯片进入突发模式，自身工作电流低至250µA，有助于满足CoC V5、DoE VI等国际待机功耗与能效规范。对于长期插电的适配器，低待机功耗既可减少电能消耗，也有助于通过不同地区的能效认证，缩短产品合规周期。
三、宽频自适应控制，平衡温升与噪声
IP2036_23S具备较宽的自适应开关频率调节范围，可根据运行状态动态优化最大工作频率，在保证满载效率的同时控制器件温升，避免长时间满功率工作导致的过热问题，提升电源系统的长期稳定性。
芯片在最小峰值电流参数上做了专门优化，在维持低待机功耗的前提下抑制音频噪声，使其不仅适用于手机快充头，也可用于对噪声较为敏感的音频设备、小型医疗仪器等辅助电源场景，扩展了应用范围。
四、内置抖频技术，简化EMI设计
EMI设计常是电源开发中的耗时环节。IP2036_23S内置抖频电路，通过对开关频率进行动态调制，分散谐波能量，降低辐射噪声与共模噪声峰值。这一设计减少了对外部多级滤波电路的依赖，有助于通过主流EMI认证，并缩短调试周期。
五、高集成架构，降低系统复杂度与成本

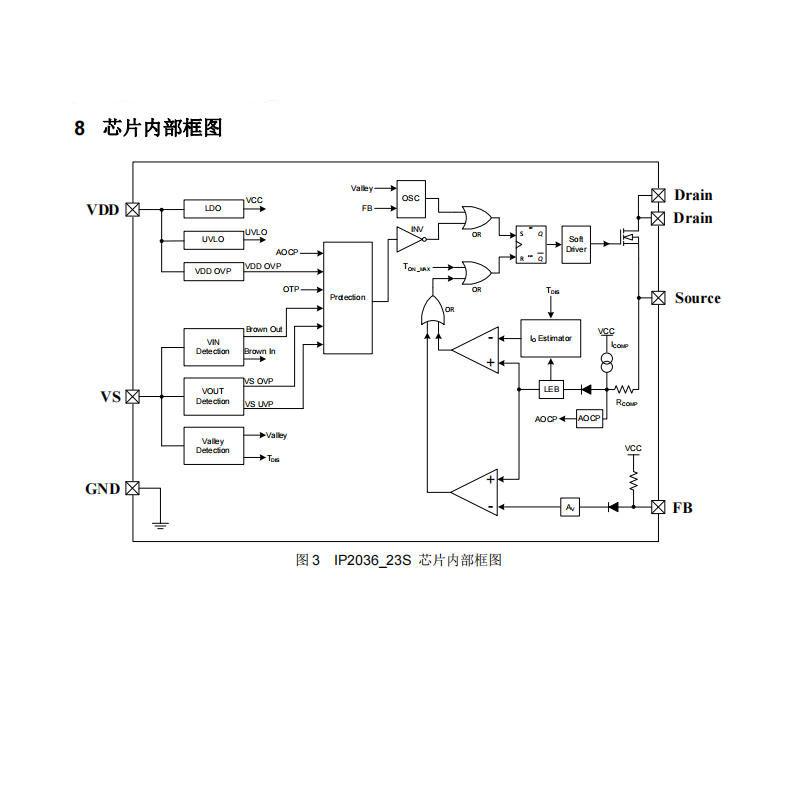

传统反激方案常需外置MOSFET和独立谷底检测电路，外围元件较多。IP2036_23S将高压MOSFET和谷底检测电路集成于芯片内部，减少了外部元件数量，并为变压器设计留出优化空间。集成化设计简化了电路结构和PCB布局，降低小体积快充头的布线难度，同时减少分立元件参数离散性，提升批量生产的一致性和可靠性，帮助控制整体系统成本。
六、多模式协同运行，适应不同负载
为优化不同负载下的效率，IP2036_23S支持三种自动切换的工作模式：准谐振（QR）模式用于中等负载，通过软开关降低损耗；强制开启模式应对快速动态响应的负载需求；锁谷底模式适配轻载工况，维持较低导通损耗。三种模式根据负载状态无缝切换，使电源在空载到满载全区间保持较好运行状态。
七、全面保护机制，保障系统安全
芯片内置完整的保护功能，覆盖多种异常场景：Brown-in/Brown-out保护应对电网电压波动；输出过压/欠压保护防止异常电压损坏后端设备；VDD过压保护和过温保护（OTP）监测芯片自身状态，在超出安全阈值时自动降频或关断。所有保护均集成于芯片内，无需额外外围检测电路，即可提供可靠的安全防护。
八、灵活参数配置，支持差异化开发
不同厂商的快充产品有不同设计定位，IP2036_23S开放多项可自定义参数，如最大开关频率、保护阈值等，便于根据变压器规格和产品需求进行定制优化。芯片还具备输入电压补偿功能，可实现较高精度的恒定电流（CC）输出，也可配置为过功率保护（OLP）模式，适用于LED驱动、小功率电池充电器等对电流精度有一定要求的场景。
九、应用生态与选型搭配
IP2036_23S在20W USB-C快充方案中得到较多应用，常与英集芯IP2726等快充协议芯片搭配，仅需少量外围元件即可组成支持PD、QC等主流快充协议的20W C口快充方案。同系列中IP2036_27A为35W功率版本，采用DASOP-8封装，开发者可根据功率需求在同一系列内选型，降低不同功率段产品的开发迁移成本。
