双节锂电池（7.4V/8.4V）广泛用于蓝牙音箱、小风扇、电动工具、LED灯具、智能家居等产品，充电芯片的选型直接决定了充电速度、效率和兼容性。
今天把6款实测过的双节锂电池充电芯片全部整理出来，涵盖升压、降压、升降压三种拓扑，输入电压从5V USB到5-24V DC全覆盖，充电电流从1A到3A，每款都带完整电路图和BOM表。
一、升压充电芯片（5V USB输入 → 8.4V输出）
适用场景：充电输入只有USB 5V，需要升压到8.4V给双节电池充电。常见于蓝牙音箱、小风扇、手持设备、LED灯具等。

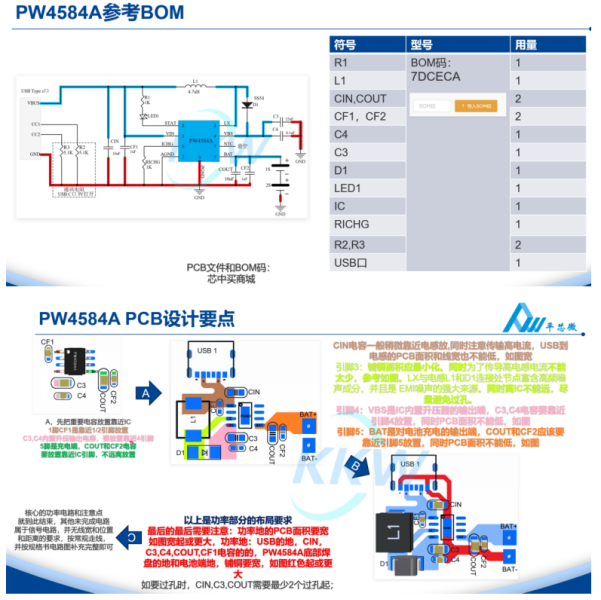

1. PW4584A — 开关升压充电（低成本之王）
输入：USB 5V 2A
输出：8.4V
充电电流：0.5A–1A
拓扑类型：开关升压型（Boost）
转换效率：约90%
OVP保护：输入超过6V自动关闭充电
输入耐压：30V
优势：成本最低、耐压最高（30V）、外围最简单
劣势：非同步拓扑，效率比PW4252/PW4253低约5%
2. PW4252 — 同步升压充电（高效率之选）
输入：USB 5V 2A
输出：8.4V
充电电流：0.5A–1A
拓扑类型：同步开关升压型（Boost）
转换效率：可达95%
OVP保护：输入超过6V自动关闭充电
输入耐压：18V
优势：同步整流效率高达95%，发热低，封闭空间产品优先
vs PW4584A：效率高5%，但耐压低（18V vs 30V），成本略高

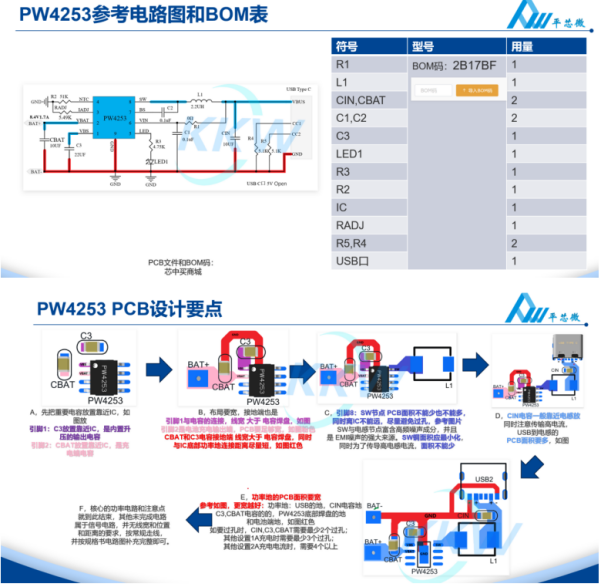

3. PW4253 — 同步升压充电（大电流之王）
输入：USB 5V 3A
输出：8.4V
充电电流：1A–1.7A
拓扑类型：同步开关升压型（Boost）
转换效率：可达95%
OVP保护：输入超过6V自动关闭充电
输入耐压：18V
优势：充电电流1.7A，是升压方案中最大的，充电速度比PW4252快70%
vs PW4252：同样效犕95%，但充电电流更大（1.7A vs 1A），需要5V 3A电源
二、降压充电芯片（10V-24V DC输入 → 8.4V输出）
适用场景：有直流适配器供电，输入电压高于电池满充电压，需要降压至8.4V充电。常见于电动工具充电座、车载设备、桌面小电器等。

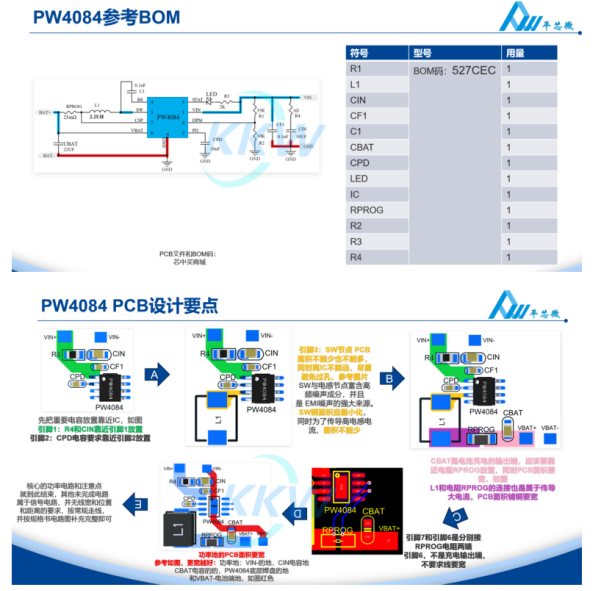

4. PW4084 — 同步降压充电（高效率降压）
输入：DC 10V–15V
输出：8.4V
充电电流：0.5A–2A
拓扑类型：同步开关降压型（Buck）
转换效率：可达93%
OVP保护：输入超过15V自动关闭充电
输入耐压：25V
优势：同步整流效犕93%，发热低，集成15V OVP保护安全性高
限制：输入电压上限15V，不适合超过15V的适配器

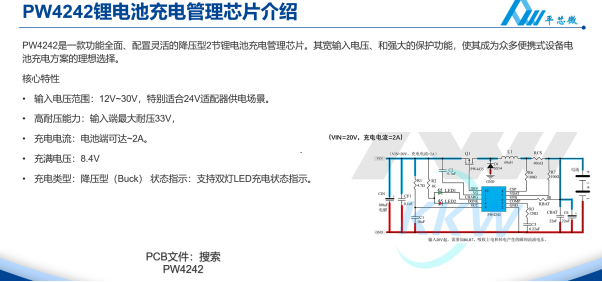

5. PW4242 — 异步降压充电（宽压降压）
输入：DC 10V–24V
输出：8.4V
充电电流：0.5A–2A
拓扑类型：异步开关降压型（Buck）
转换效率：可达90%
输入耐压：宽范围，最高24V
优势：输入电压范围最宽（10–24V），适合适配器电压不固定的场景
vs PW4084：输入范围更宽（24V vs 15V），但效率略低（90% vs 93%），异步拓扑成本略低
三、升降压充电芯片（5V-20V宽电压输入 → 8.4V输出）
适用场景：需要兼容多种充电器，USB 5V能充、12V适配器也能充，一套电路通吃。适合多电源兼容、快充协议适配等场景。

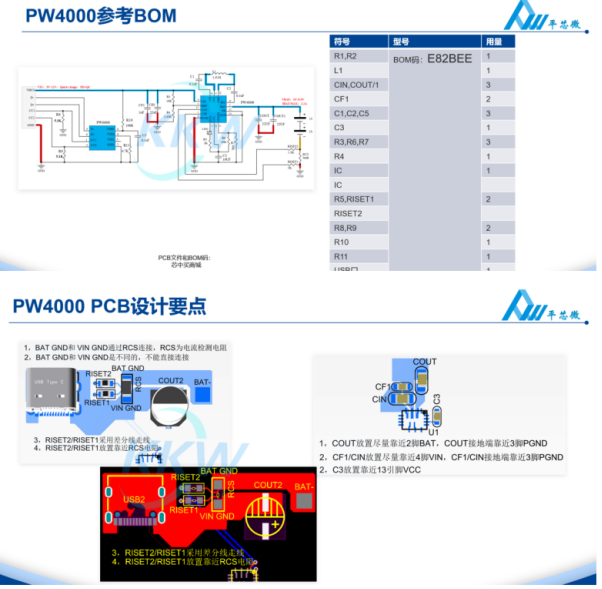

6. PW4000 — 同步升降压充电（全能型之王）
输入：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
输出：8.4V
充电电流：0.5A–2.2A
拓扑类型：同步开关升降压型（Boost-Buck）
转换效率：可达95%
输入范围：5V–20V宽电压
优势：一颗芯片兼容5V/9V/12V多种输入，效犕95%，充电电流可达2.2A，真正的万能方案
限制：外围比纯升压/纯降压方案略复杂，成本略高，但一套电路替代两套，综合性价比最高

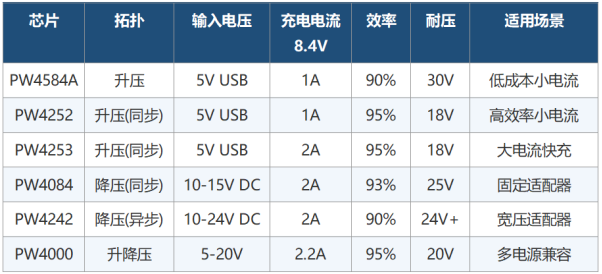

四、6款双节锂电池充电芯片全面对比
五、怎么选？一张图看懂
场景1：只有USB 5V充电、要便宜 → PW4584A
场景2：只有USB 5V充电、要高效率低发热 → PW4252
场景3：USB 5V充电、要充电快（2A） → PW4253
场景4：有固定12V适配器 → PW4084（效率更高）
场景5：适配器电压不固定，可能12V也可能24V → PW4242（输入范围最宽）
场景6：想兼容USB 5V和9V/12V适配器，一套电路通吃 → PW4000（综合性价比最高）
六、6款芯片的共同特点
均支持充电至8.4V（双节锂电池满充电压）

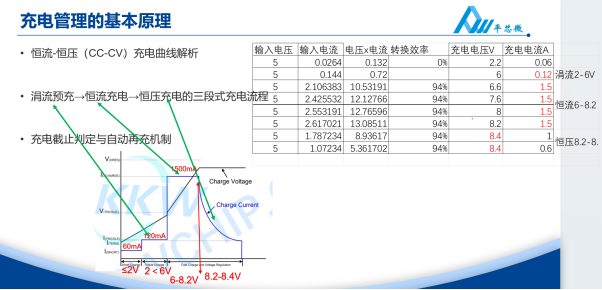

均集成充电管理算法（CC/CV恒流恒压充电）

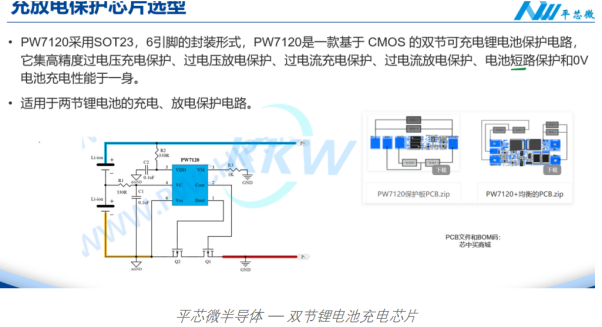

均可配套PW7120保护IC，实现充电+保护二合一
MOS管统一用PW4406A（SOP8），外围器件通用性强
电路图和BOM表全部公开，可直接照着画板
充放电共用P+/P-端口，简化线路设计
