开篇背景当前 65W 以上 USB-PD 快充、大功率 AC-DC 适配器行业正面临更为严峻的供应链与技术挑战，三大核心痛点长期制约企业发展：进口 PFC 控制芯片如 TI 系列全球产能持续紧张，主流料号长期处于缺货状态，交期普遍长达 6–12 个月，部分热门料号交期甚至超过 18 个月，且原材料价格累计涨幅超过 200%，直接导致企业生产成本激增、订单交付延期，错失市场窗口期；国产替代 PFC 芯片大多存在兼容性缺陷，替换时需重新设计升压电感、调整 PCB 布局、优化环路参数，研发周期直接延长 3–6 个月，二次安规与 EMC 认证成本增加数万元，大幅拖慢产品上市节奏；部分低端替代芯片存在 PF 值偏低、THD 超标、空载功耗大、音频噪声明显的问题，无法满足 IEC 61000-3-2 谐波标准、欧盟 ERP、美国 Energy Star 等国际认证要求，导致产品无法出口或上市后出现批量质量问题。
作为大功率快充电源的核心功率因数校正芯片，PF 值、THD、能效转换率、待机功耗、EMC 性能直接决定了终端产品的认证通过率、能效等级、温升控制与长期运行可靠性，是 65W 以上大功率快充产品的必备核心元件，也是当前国产替代的核心攻坚领域。
作为英集芯、矽力杰、南芯官方授权一级代理商 —— 佰祥电子，深耕电源 IC 国产替代领域多年，始终坚持原厂直供模式，现货库存充足、批量采购价格优惠，同时打造了选型评估、方案设计、样品申请、原理图 / PCB 指导、量产 Debug、售后护航的全链路技术服务体系；本期将深度解析南芯 SC3201 高效 CrM Boost PFC 控制器，从架构设计、核心参数、功能特性、P2P 替代方案、应用场景五大维度全面拆解，助力客户快速实现国产替代、稳定批量生产、降低综合成本、提升产品核心竞争力。

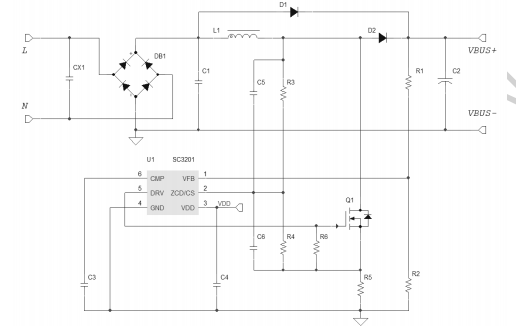

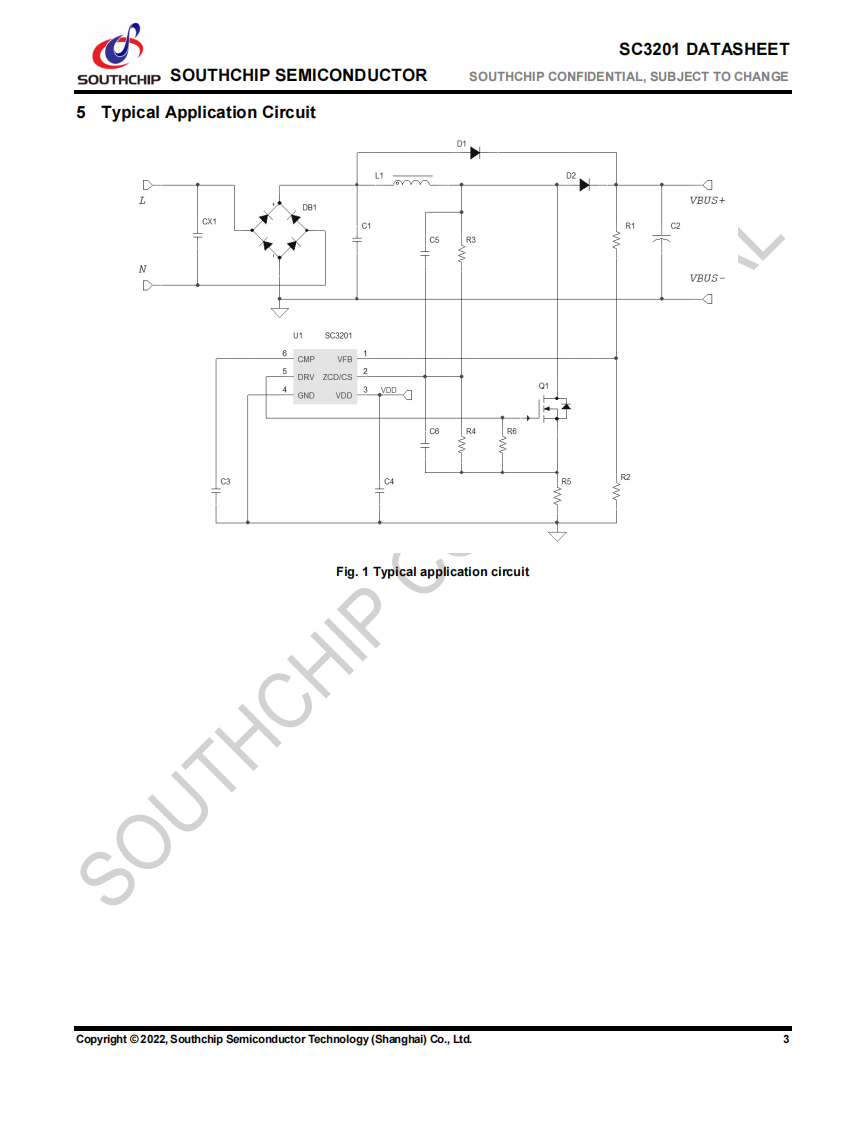

南芯 SC3201 典型应用电路图
第一部分：原生集成・一体化架构
南芯 SC3201 并非简单电路拼接，而是立足 USB-PD 快充、AC-DC 适配器全场景，自研多模式原生一体化架构，专为国产替代、小体积、高能效、低待机深度优化，完美匹配 65W–300W 功率段 PFC 电路需求。
核心模块包含六大核心单元，各模块深度协同、高度集成，大幅简化外围电路设计、降低 BOM 成本、缩小 PCB 占用面积：
多模式 PFC 控制模块：集成 CrM 临界导通模式、DCM 断续导通模式、Burst 间歇模式三种控制逻辑，可根据负载大小自动无缝切换工作模式，全负载范围实现高 PF 值、低 THD 与高能效的平衡，无需额外的模式切换电路，简化系统设计复杂度。
ZCD/CS 复用检测模块：创新性地将零电流检测与电流检测功能复用至同一引脚，无需升压电感额外配置副绕组进行 ZCD 检测，大幅降低升压电感的设计复杂度与制造成本，电感体积可缩小 20% 以上，同时减少 PCB 占用面积，助力产品小型化设计。
Boost 跟随模式模块：原生集成 Boost 跟随模式，可自动跟踪输入交流电压的峰值变化调整 PFC 输出电压，降低后级 Flyback 变换器的输入输出压差，减少后级功率 MOS 管与变压器的导通损耗，整个电源系统的整体效率可提升 2–3%，尤其适合 90V–264V 全球宽电压输入的快充产品。
频率折返与谷底开关模块：内置自适应频率折返控制与谷底开关技术，中载时自动降低开关频率并精准检测 MOS 管漏极电压谷底，在电压最低点开启 MOS 管，大幅降低开关损耗；同时集成频率抖动功能，有效扩散 EMI 频谱，抑制电磁干扰，简化 EMC 滤波电路设计，降低外围滤波元件成本。
图腾柱驱动模块：集成 0.5A 拉电流 /-1.2A 灌电流的图腾柱输出驱动，可直接驱动外部功率 MOS 管，无需额外的栅极驱动缓冲电路；驱动输出电压内部钳位至 12.5V，有效保护 MOS 管栅极不受过压损坏，简化 BOM 清单，降低系统成本。
全维度硬件保护模块：集成 VDD 欠压保护、逐周期电流限制、双路独立输出过压保护、电感电流 CCM 保护、过温保护等多重保护机制，所有保护均为硬件触发，响应速度快、可靠性高，有效防止电路在过压、过流、过温等异常工况下损坏，提升系统长期运行可靠性。

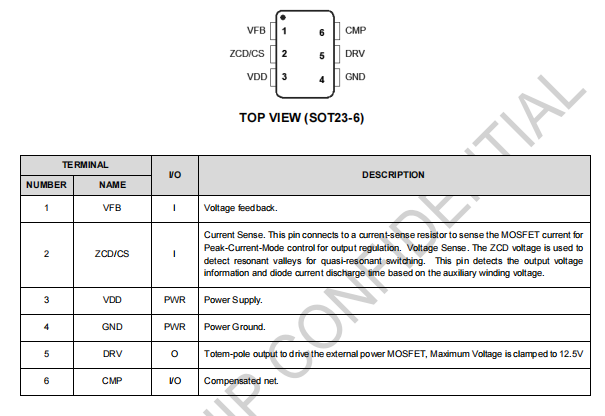

南芯 SC3201 引脚分布图
作为三大品牌一级代理商，佰祥电子可同步配套英集芯、矽力杰、南芯同类型 PFC 与 Flyback 电源芯片，支持交叉对比、方案匹配、样品申请、原理图 / PCB 指导，一站式解决大功率快充电源的全套方案选型难题，助力客户快速敲定最优方案。
SC3201=TI UCC28056，SOT23-6 封装、引脚 100% 一致、外围电路通用、零改板、零验证、直接量产、降本 30–50%、交期 1–2 周，完美解决进口 TI 芯片长期缺货、价格暴涨的行业痛点，已在多款 65W–120W USB-PD 快充产品中批量验证，稳定性与可靠性得到市场认可。

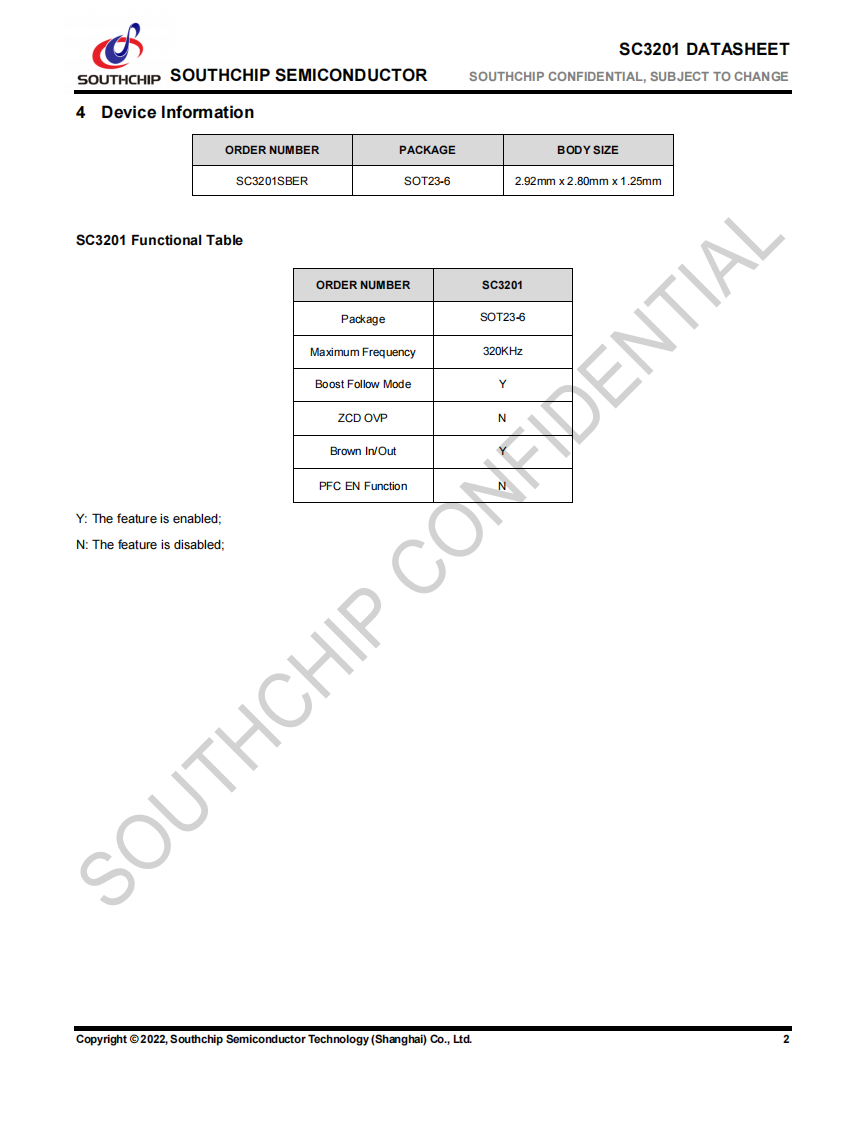

在 SOT23-6（2.92mm×2.80mm×1.25mm）超小封装内实现高集成、低成本、高能效、高可靠、强 EMI 平衡，适配 USB-PD 快充充电器、AC-DC 适配器、工业通信电源 3 类应用一站式方案。
第二部分：五大技术亮点

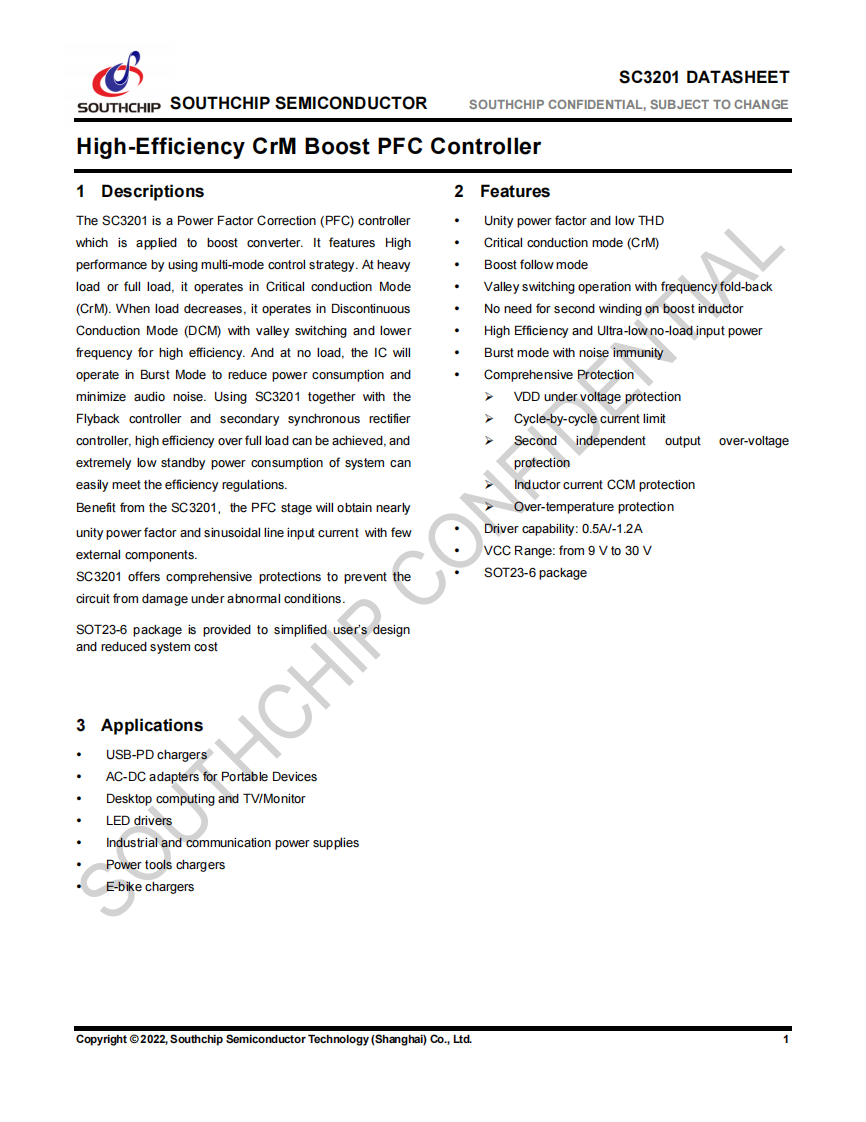

南芯 SC3201 VDD 供电范围 9V–30V，最大开关频率 320kHz，驱动能力 0.5A（拉电流）/-1.2A（灌电流），集成 Boost 跟随模式、ZCD/CS 复用检测、频率折返、谷底开关、Burst 模式 5 大核心功能，具备 VDD 欠压保护、逐周期限流、双路独立输出过压保护、电感电流 CCM 保护、过温保护共 5 类 8 项保护功能，采用 SOT23-6 超小封装，参数全面领先同级别国产 PFC 芯片，适配高频、高效、小体积大功率快充场景。作为英集芯、矽力杰、南芯官方授权一级代理商，佰祥电子提供该芯片原装现货、批量价优、技术全链路支持。
亮点一：核心精准调控技术
南芯 SC3201 核心精准调控技术，依托三大核心特性实现 PFC 电路的稳定高效运行，精准匹配大功率快充的严苛需求。
一是Boost 跟随模式技术，通过实时采样输入交流电压的波形与峰值，自动调整 PFC 输出电压跟随输入电压峰值变化，降低后级 Flyback 变换器的输入输出压差，减少后级 MOS 管与变压器的导通损耗，整体系统效率提升 2–3%，尤其适合 90V–264V 全球宽电压输入的快充产品，可同时满足不同国家和地区的电网要求。
二是ZCD/CS 复用检测技术，将零电流检测与电流检测功能集成至单一引脚，无需升压电感配置副绕组，电感设计成本降低 15–20%，体积缩小 20% 以上，同时简化 PCB 布局，减少布线干扰，助力产品小型化设计。
三是自适应峰值电流控制技术，通过实时检测电感电流的变化，精准控制 MOS 管的导通与关断时间，实现接近 1 的功率因数与低于 5% 的总谐波失真，轻松满足 IEC 61000-3-2 谐波标准要求，保障产品顺利通过国际认证。
佰祥电子提供全程技术支持，协助客户完成电感参数设计、环路调试与 EMC 优化，确保方案稳定落地。
亮点二：全工况高效运行控制
南芯 SC3201 实现全工况高效运行控制，覆盖重载、中载、轻载、空载四大工况，兼顾高 PF、低 THD、高能效与低待机功耗，轻松满足国际能效与谐波认证要求。
重载 / 满载时工作在 CrM 临界导通模式，电感电流过零时开启 MOS 管，实现零电流开通，开关损耗极低，同时 PF 值接近 1，THD 低于 5%，EMC 性能优异，适配 65W 以上大功率快充满载输出场景，保障大功率输出时的能效与稳定性。
中载时切换至 DCM 断续导通模式，配合频率折返与谷底开关技术，开关频率随负载降低线性下降，同时在 MOS 管漏极电压谷底时开启，大幅降低开关损耗，中载能效提升 3–4%，优于同级别进口芯片。
轻载 / 空载时进入 Burst 间歇工作模式，仅在输出电压低于阈值时驱动 MOS 管工作，同时内置噪声抑制机制，通过调整 Burst 工作频率避开音频频段，完全避免音频噪声产生，空载输入功耗极低，满足欧盟 ERP Tier
2、美国 Energy Star 等严苛能效要求。对比矽力杰、英集芯同级别 PFC 芯片，SC3201 全工况 PF 值更高、THD 更低、空载功耗更优，综合性能领先。
亮点三：P2P 兼容替代，免改板零风险
SC3201=TI UCC28056，封装均为 SOT23-6，引脚 1–6 一一对应，功能完全一致，外围升压电感、功率 MOS 管、快恢复二极管、阻容等元件通用，PCB 无需任何修改，无需二次进行 3C、CE、UL 安规认证与 EMC 认证，直接替换即可量产，大幅缩短替代周期，降低替代风险。采用该替代方案可降低物料成本 30–50%，交期缩短至 1–2 周，彻底解决进口 TI UCC28056 芯片长期缺货、价格暴涨的行业痛点，是 65W 以上大功率 USB-PD 快充、AC-DC 适配器国产替代的最优选择之一，已在消费电子、工业电源等多个领域批量应用，稳定性与可靠性得到充分验证。
亮点四：超低启动与静态功耗
南芯 SC3201 具备超低启动与静态功耗特性，适配氮化镓快充、多口快充适配器、笔记本电源等对低功耗要求严苛的场景，助力产品通过国际能效认证。
一是低启动电流设计，内置优化的启动辅助电路，启动电流极低，启动速度快，无需额外的高压启动电阻，降低待机损耗，启动时间缩短至毫秒级，提升用户开机体验。
二是Burst 模式超低功耗，轻载 / 空载时进入 Burst 间歇工作模式，芯片工作电流大幅降低，同时内置智能功耗管理机制，关闭非必要功能模块，空载输入功耗可控制在 100mW 以内，远超行业标准。
三是无副绕组设计，ZCD/CS 复用检测无需升压电感配置副绕组，消除了副绕组的空载铜损与铁损，进一步降低系统待机功耗，同时简化电感设计，降低制造成本与供应链风险。
亮点五：全维度硬件安全保护
南芯 SC3201 集成全维度硬件安全保护机制，阈值精准、响应迅速、支持自动恢复，保障芯片与终端设备长期可靠运行，降低售后故障率，提升产品品质。
一是双路独立输出过压保护，一路通过 VFB 引脚检测主输出电压，实现主回路过压保护；另一路通过 CMP 引脚实现独立的辅助过压检测，双重保障，有效防止输出过压损坏后级电路，过压保护响应时间小于 1us。
二是电感电流 CCM 保护，实时检测电感电流的峰值与导通时间，防止电路异常进入连续导通模式导致 MOS 管与二极管过热损坏，保障重载工况下的系统安全。
三是逐周期限流与过温保护，逐周期检测 MOS 管的导通电流，一旦超过阈值立即关断 MOS 管，响应速度快，有效防止过流损坏功率器件；内置高精度过温保护电路，芯片温度超过阈值时自动关断，降温后自动恢复工作，适配工业、车载等恶劣环境应用。所有保护机制均为硬件触发，无需软件干预，可靠性更高。
第三部分：产品价值与定位
总体而言，南芯 SC3201 绝非普通 PFC 控制器，而是南芯面向 USB-PD 快充，在高集成、低成本、高能效、高可靠、免改板替代五大维度的顶级工程取舍，凝聚南芯多年电源 IC 研发技术底蕴，精准匹配国产替代趋势下的大功率快充市场需求。
核心 1：应用场景全面覆盖，适配 65W 以上 USB-PD 快充充电器、笔记本 / 显示器 AC-DC 适配器、桌面电脑电源、LED 驱动电源、工业通信电源、电动工具充电器、电动车充电器等全品类电源场景，可与南芯 SC3005 系列 Flyback 控制器、SC21xx 系列 PD 控制器搭配使用，组成完整的大功率快充解决方案，实现全负载范围高能效与超低待机功耗。
核心 2：作为英集芯、矽力杰、南芯官方授权一级代理商，佰祥电子不仅提供原装正品现货、批量价优、交期稳定，更提供选型、替代、样品、原理图、PCB、Debug、量产护航全链路技术支持，助力客户落地量产。
核心 3：国产替代、小体积、高 PF、低 THD、低待机是大功率快充电源行业不可逆的发展趋势，随着全球各国对能效与谐波标准的要求日益严格，PFC 电路已成为 65W 以上电源产品的强制标配。选型南芯 SC3201 可实现降本、稳供、提效、提竞争力四大核心价值，依托南芯原厂持续的技术迭代与品质优化，搭配佰祥电子的本地化技术服务与稳定供货保障，助力客户在大功率快充市场占据优势地位，实现产品差异化升级，抢占中高端快充市场份额。
