1.1 项目应用场景

随着新能源产业高速发展，锂电池智能制造生产线对自动化精度、数据采集实时性、设备兼容性的要求持续提升。某头部新能源企业锂电池极片涂布、配料生产线为新旧混搭改造产线，核心控制系统采用西门子S7-1200 PLC作为Profinet主站，负责整条产线的逻辑控制、工序联动、参数调控及数据上传，是产线工业自动化控制的核心核心单元。产线配料工序存量设备搭载多台Profibus DP协议称重模块，主要完成锂电池正负极粉料、电解液辅料的精准称重计量，是保障电池配比精度、产品良品率的关键从站设备。

该生产线建成年限超过8年，前期分批改造中，主控系统升级为Profinet工业以太网总线协议，而现场数十台称重模块为传统Profibus DP总线设备，无Profinet接口，无法直接接入新型PLC控制系统。现场亟需通过协议转换技术，依托工业网关搭建异构总线通讯桥梁，实现称重数据实时采集、主控指令精准下发，同时依托工业物联网技术，将称重数据上传至工厂MES、SCADA系统，实现生产数据可视化、溯源化、智能化管理。本次改造核心设备采用塔讯TX161-RE-DPM/PNS智能网关，网关在Profinet侧作为从站接入S7-1200 PLC主站系统，在Profibus DP侧作为主站轮询现场称重模块，实现双向数据透传，彻底解决新旧设备总线协议不兼容问题。

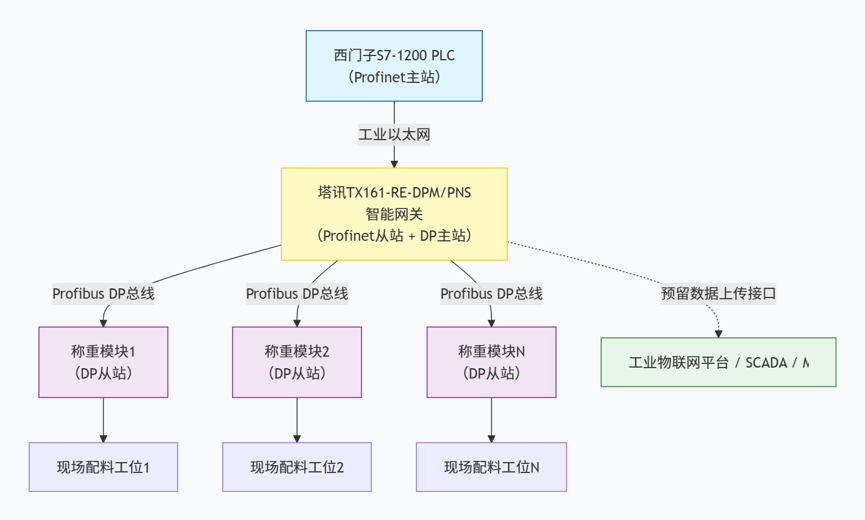

1.2 系统结构拓扑图

1.3 塔讯TX161-RE-DPM/PNS网关功能简介

塔讯TX161-RE-DPM/PNS是一款专为工业自动化异构总线改造设计的高性能协议转换网关，也是集成数据采集器功能的工业级智能网关，核心适配Profinet与Profibus DP双向协议转换场景，完美匹配本次锂电池生产线改造需求。设备采用工业级硬件设计，支持24VDC宽电压供电，工作温度区间-45℃~85℃，防护等级IP20，支持35mm导轨安装，适配车间高温、粉尘、电磁干扰强的工业现场环境，可实现7×24小时不间断稳定运行。

核心功能一：双总线角色自适应切换，Profinet侧作为从站接入西门子PLC主站系统，支持最大1440字节输入、1440字节输出数据传输，可通过TIA Portal自由配置槽位与数据长度，适配多设备、大数据量采集场景；Profibus DP侧作为主站，主动轮询现场DP从站称重模块，兼容主流品牌DP称重设备协议，无需修改从站设备程序。

核心功能二：高精度数据采集与解析，可实时采集称重模块的实时重量、去皮数值、校准参数、故障代码、过载预警数据，完成协议解析、数据清洗后上传至PLC主控系统。

核心功能三：数据双向透传与异常防护，支持PLC控制指令向下透传至称重模块，实现远程校准、清零、参数调节，同时具备过流、过压、数据丢包校验、断线缓存功能，保障工业数据传输稳定性。

核心功能四：工业物联网拓展能力，支持远程配置、远程运维，可对接工厂云端平台，实现设备状态监控、数据溯源、故障预警，助力工厂数字化升级。

1.4 项目痛点

本次锂电池生产线改造前，现场存在多项制约生产自动化、智能化升级的核心问题，均由总线协议异构、缺乏专业工业网关导致，严重影响生产效率与产品质量。

第一，总线协议壁垒严重，主控S7-1200 PLC采用Profinet以太网协议，现场称重模块为Profibus DP串口总线协议，两种总线协议架构、通讯机制完全不同，无直接互通渠道，新旧设备完全孤立，无法实现数据交互，形成工业自动化信息孤岛。

第二，人工采集误差大、效率低，协议不通导致称重数据无法自动采集上传，车间需安排专人每小时人工记录称重数据，不仅耗费大量人力成本，且人工记录存在读数误差、记录滞后、数据遗漏等问题，直接影响锂电池配料配比精度，导致批次产品一致性差，良品率波动较大。

第三，设备运维难度高，称重模块运行状态、故障信息无法实时上传，设备过载、传感器偏移、线路故障等问题无法及时预警，只能在生产异常后人工排查，故障停机时间长，严重影响产线连续生产。

第四，无法适配工业物联网升级需求，无统一数据采集与传输载体，称重生产数据无法接入工厂MES、物联网平台，无法实现生产数据溯源、工艺优化、大数据分析，车间数字化、智能化改造进度滞后。

第五，传统临时转接设备稳定性差，现场曾采用简易转接模块，存在数据丢包、延时高、抗干扰能力弱等问题，无法满足锂电池高精度生产的严苛要求。

1.5 解决方案

针对现场多项痛点，结合产线设备架构与工业自动化改造需求，本次采用以塔讯TX161-RE-DPM/PNS智能网关为核心的总线协议转换、全域数据采集解决方案，依托工业网关打通Profinet与Profibus DP总线协议壁垒，实现称重设备与主控PLC的无缝通讯，同时搭建工业物联网数据传输链路，全方位解决现场问题。

一是搭建异构总线通讯架构，保留现场原有S7-1200 PLC主控系统与所有DP称重模块设备，无需更换硬件、无需大幅改造产线，降低改造成本与停机时间。通过TX161-RE-DPM/PNS网关实现协议双向转换，网关Profinet从站端口接入PLC主站，DP主站端口挂载所有称重DP从站设备，实现PLC与称重模块的实时双向数据互通。

二是实现自动化高精度数据采集，依托网关内置数据采集器功能，自定义采集频率与数据点位，自动采集各称重模块的实时重量、校准参数、运行状态、故障信息，经过数据解析、校验、过滤后，实时上传至S7-1200 PLC，替代人工采集模式。

三是实现远程设备管控，PLC可通过网关向下下发控制指令，完成称重模块远程清零、去皮、参数校准、故障复位，无需现场人工操作，提升运维效率。

四是搭建工业物联网数据链路，网关拓展数据上传通道，将称重生产数据同步上传至工厂SCADA与工业物联网平台，实现数据可视化、溯源管理、工艺大数据分析，为生产工艺优化、质量管控、能耗分析提供数据支撑。

五是依托网关工业级防护特性，适配车间粉尘、电磁干扰、温度波动的严苛环境，保障7×24小时稳定通讯，杜绝数据丢包、延时问题。

1.6 详细实施过程

本次项目实施严格遵循工业自动化施工规范，分为前期准备、硬件安装、参数配置、程序调试、联调测试、试运行验收六个阶段，全程不影响产线正常生产，实现不停机改造。

第一阶段：前期准备与方案核对。技术人员现场勘查，统计现场DP称重模块数量、设备地址、通讯参数，梳理S7-1200 PLC主控系统的Profinet通讯参数、数据点位需求，结合塔讯TX161-RE-DPM/PNS网关设备手册，确定总线拓扑架构、数据采集点位、通讯速率、协议转换规则，制定详细施工与调试方案，准备工业以太网线缆、DP总线线缆、导轨、接线端子等施工材料。

第二阶段：硬件安装与布线。在产线电气控制柜内安装35mm导轨，固定TX161-RE-DPM/PNS工业网关，接入24VDC稳压电源，确认设备供电正常、指示灯状态正常。完成Profinet以太网布线，将网关Profinet端口与S7-1200 PLC以太网端口连接；完成Profibus DP总线布线，采用串联方式将所有现场称重模块接入网关DP主站端口，严格按照工业总线布线规范屏蔽抗干扰，杜绝信号干扰问题。

第三阶段：网关参数配置。通过电脑网页端登录网关配置后台，设置设备工作模式为“Profinet从站+Profibus DP主站”，配置DP总线波特率、设备地址、轮询周期，绑定所有称重从站设备；配置Profinet通讯参数，匹配S7-1200 PLC的IP地址、设备名称，设置输入输出数据长度，开启数据校验、断线缓存、异常报警功能，确保数据传输稳定性。

第四阶段：PLC程序配置与调试。打开TIA Portal软件，在S7-1200 PLC程序中添加塔讯网关GSD文件，识别网关Profinet从站设备，配置对应数据点位，建立PLC与网关的数据映射关系，编写数据接收、指令下发、故障判断程序，实现称重数据接收、异常报警、远程控制功能。

第五阶段：系统联调测试。完成硬件与程序配置后，进行单设备调试与全线联调。单独测试每台称重模块的数据采集精度、实时性，测试PLC远程校准、清零指令执行效果，排查数据丢包、延时、通讯中断等问题。模拟车间高温、电磁干扰场景，测试网关抗干扰能力与稳定性，优化通讯参数，确保所有设备通讯正常、数据精准。

第六阶段：试运行与验收。联调无误后，开启72小时不间断试运行，全程监测总线通讯状态、数据采集精度、设备运行稳定性，记录运行数据，优化调试参数。试运行无异常后，完成项目验收，同步对接工厂工业物联网平台，实现数据云端同步。

1.7 实施前后效果对比

1.8 项目总结

本次锂电池生产线改造项目，依托塔讯TX161-RE-DPM/PNS协议转换网关，成功解决了Profinet主站PLC与Profibus DP称重从站设备的总线协议兼容问题，通过工业网关与数据采集器一体化功能，打通了新旧设备通讯链路，彻底消除工业自动化信息孤岛。项目无需大规模更换现场设备，改造成本低、施工周期短、落地效果显著。改造后，生产线实现了称重数据自动化、高精度、实时化采集，设备运维智能化、远程化，同时依托工业物联网技术实现生产数据云端管控，大幅提升了锂电池配料工艺精度与产品良品率，降低了人力成本与故障停机损失。

本次方案充分体现了智能网关在工业总线协议转换、老旧设备数字化改造中的核心价值，适配新能源行业新旧产线混搭改造的主流场景，具备极强的通用性与推广性，为新能源智能制造行业的工业自动化升级、物联网数字化转型提供了成熟的落地范本。
