很多轻载厂区原有老式补偿器电流检测门槛高，负载很小时直接触发欠流保护停止工作，更换时域电子检测电流低至 5mA 以内的高精度补偿器就能解决，本以为是半小时就能完工的简易调试活，上次远程视频协助客户安装，硬生生折腾 3 小时才找到故障根源，今天完整复盘全过程，电工同行以后遇到同类问题少走弯路。
一、现场基础工况与诡异故障现象
客户厂区生产负载极小，旧补偿器因采样电流过低，长期欠流保护停机。本次配套全新电容器、低电流高精度补偿控制器，我们全程远程视频指导客户完成接线安装。
设备初次上电，控制器显示功率因数接近 1.0，数据看起来一切正常，计划投切电容验证一下，校验电流极性与投切功能后即可完工。
可调试时出现极其反常的现象：无论投入、切除任意一档电容，补偿器面板的采样电流、功率因数数值完全没有波动；反观供电局计量电表，每投入一档电容，电表直接出现严重过补，功率因数跌到 0.5，两套设备数据完全割裂，排查瞬间陷入僵局。
二、三小时无效排查，全程陷入思维误区
控制器电流数值始终不变，我们第一时间判定故障出在电流采样回路，新装的电流互感器自然成为首要怀疑对象。
我们让客户使用钳形电流表测量 CT 二次电流，但现场本身属于极小负载工况，电流数值微弱，钳形表摆放角度轻微变化，测量读数就大幅波动，数值无法稳定，无法判定互感器是否正常。
顺着这个思路，我们反复排查各类点位，耗费大量时间：
反复核对 CT 变比参数，紧固所有二次接线端子；
调换电压、电流相序、极性，多次对比测试；
怀疑互感器绝缘破损、内部绕组故障，甚至准备采购新互感器更换；
整条二次回路全部梳理一遍，硬件、接线均无异常，3 小时过去依旧找不到问题。
三、全线拍摄主回路，终于找到核心病根
常规二次回路排查完全无果，我们调整排查思路，让客户沿着总进线完整拍摄整条一次主线路，边拍摄边讲解每一段走线位置。

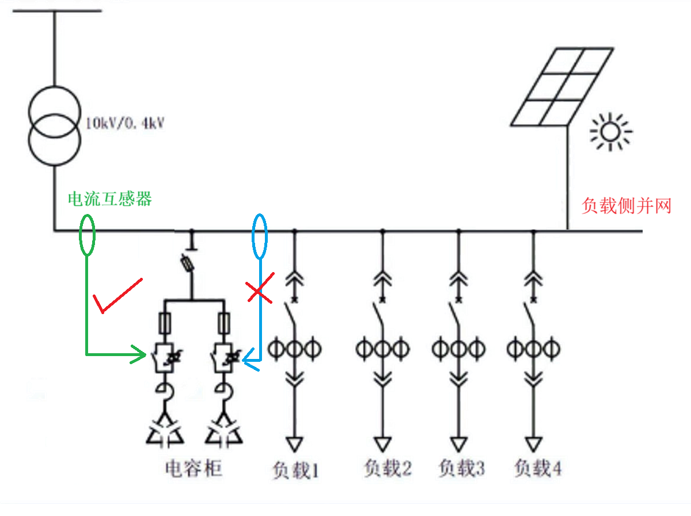

拍到电流互感器位置时，真相彻底浮出水面：电容补偿柜的并网点，接在采样电流互感器 CT 的前端。
故障原理通俗解读
电流互感器安装在负载侧，电容柜位于 CT 上游。电容投切产生的容性电流不会穿过采样 CT，补偿控制器完全感知不到电容投切带来的无功变化，面板电流、功率因数自然毫无变化。
但电容直接并联在变压器总进线，电容电流会全部流经供电局计量电表，电表可以完整捕捉容性无功，手动投电容直接造成严重过补，电表功率因数大幅超前，最终出现 “控制器数据不动、电表严重过补” 的矛盾现象。
四、故障总结与整改方案
整改操作简单，仅需调整一次回路接线：将电容柜并网点改至 CT 下游，保证负载电流与电容补偿电流全部穿过采样互感器。改造完成后手动投切电容，控制器电流、功率因数同步变化，与电表数据完全匹配，故障彻底解决。
现场实操避坑要点
新装补偿柜优先确认一次回路顺序：进线→CT 采样点→电容柜→厂区负载，严禁电容并网点布置在 CT 前端；
极小负载现场，钳形表会受进线柜电磁场的影响，摆放角度对测量微弱电流影响极大，不要仅凭钳表读数判定互感器好坏；
手动投切电容，控制器数据毫无变化时，优先核查 CT 与电容的一次安装位置，再排查二次采样线路。
看似简单的一次接线顺序错误，白白耗费数小时调试。无功补偿现场排查，先核对一次主回路布局，再检查二次采样，能避开八成疑难故障。
