不少工厂加装光伏后遇到棘手难题：原有在用的智能电容只支持单向功率检测，不具备四象限运算能力，光伏余电倒送时补偿逻辑完全错乱，要么不补，要么全部投入，月月产生力调电费。 设备原厂没有可升级的四象限新款产品，整套更换全部智能电容成本高昂，设备本身完好无损直接淘汰十分可惜；原本最优整改方案是将光伏并网点迁移至智能电容采样 CT 前端，但受电缆长度、桥架布局、生产无法长时间停电等现场条件限制，主线改造无法实施。客户找到我们后，结合现场实际工况设计了一套低成本改造方案，完整保留原有智能电容，搭配新增小型电容柜一次性解决全部问题。
一、故障根源：老式智能电容无法识别光伏反向电流
传统单向智能电容仅适配工厂纯用电工况，只能识别正向感性无功，无法区分光伏倒送产生的反向有功。当光伏并网点在 CT 后端时，控制器采样电流为负载电流扣除光伏电流，出现倒送电流时，电容投切逻辑紊乱。 两条常规解决路径均行不通：
全部淘汰换新：大量完好智能电容直接报废，改造投入成本大幅增加；
前移光伏并网点：一次主线布线条件受限，无法开展改线施工。
二、定制改造方案：反向 CT 叠加采样 + 前置小电容柜兜底
整套改造分为两大核心部分，无需更换原有智能电容：
1、光伏侧 CT 反向并联，屏蔽光伏电流干扰

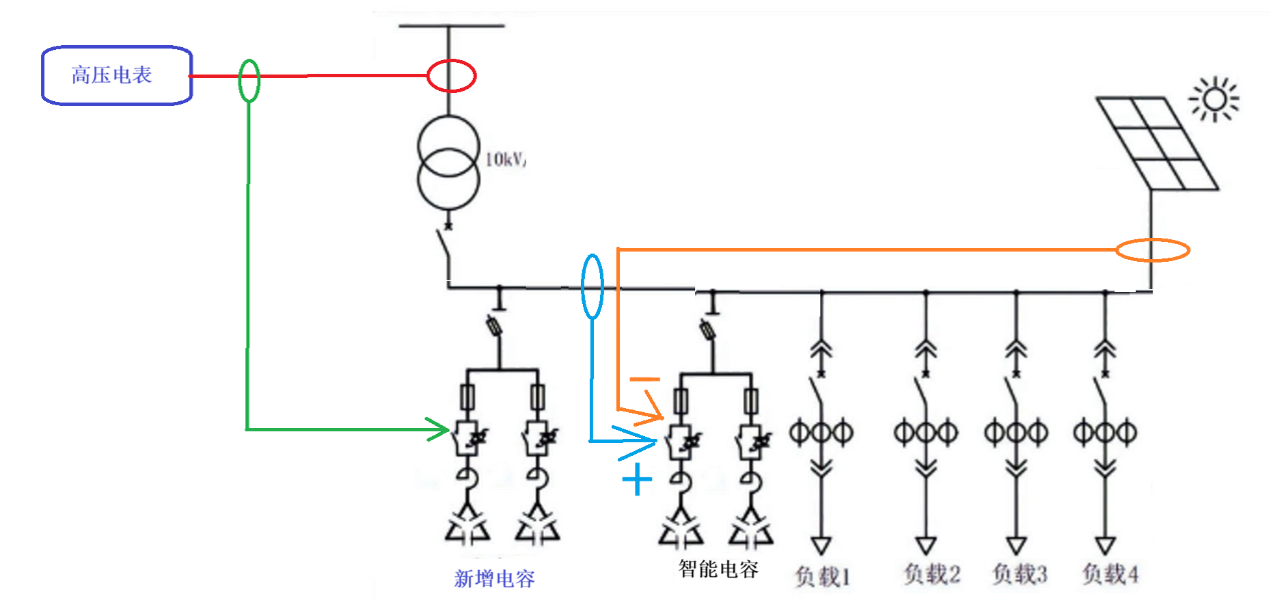

在光伏逆变器输出电缆上加装一组电流互感器，变比与变压器总进线主 CT 保持一致，将光伏 CT 二次线反极性与主进线 CT 信号并联后接入智能电容电流端子。 工作原理：光伏电流与主进线电流极性相反，两路电流相互抵消，智能电容采集到的等效电流仅为纯负载电流，完全屏蔽光伏倒送带来的反向功率干扰，恢复原有正常投切逻辑，不受光伏发电量波动影响。
2、系统前端增设小型电容柜，兜底残余与空载无功
新增小电容柜安装在配电系统最前端，负责补偿两类无功： 第一类是智能电容投切完成后，系统依旧残留的无功缺口； 第二类是夜间工厂停产、负载归零后，变压器自身产生的空载励磁无功。 设备分工清晰：原有智能电容负责匹配负载动态无功，前置小电容统一兜底变压器损耗与系统残余无功，覆盖全工况补偿需求。
三、本改造方案核心优势
原有设备充分复用 完好智能电容全部保留，仅新增光伏采样 CT 与小型电容柜，对比整体更换补偿设备，大幅压缩改造预算。
无需改动光伏一次主线 不用加长光伏电缆、改造桥架，无需全厂长时间停电施工，工期短，不影响正常生产。
双设备分工无补偿盲区 智能电容精准跟随负载实时无功；前置电容柜解决空载、残余无功问题，光伏倒送、夜间空载、满负荷生产全部工况适配，杜绝投切震荡、力调罚款。
后期运维简单便捷 两套设备独立运行，故障互不干扰，日常巡检分别核对负载侧、进线侧功率因数即可，排查难度低。
四、现场改造关键注意事项
光伏 CT 与主进线 CT 变比必须完全一致，极性严格反向，接线错误会加重数据失真；
CT 二次回路严禁开路，接线前提前短接二次端子，施工完成后再拆除短接片；
前置小电容柜容量依据变压器空载无功、日常残余无功测算选型，容量不用太大，防止深夜空载过补；
改造完成后分三类工况测试：满载无光伏、少量光伏发电、光伏大倒送，确认智能电容投切正常，电表月度功率因数稳定达标。
文末总结
厂区加装光伏后，老式单向智能电容出现补偿紊乱，不必全盘更换。在无法迁移光伏并网点的前提下，采用反向 CT 抵消光伏电流 + 前置小电容柜兜底的改造思路，既能保留原有完好设备节约成本，又能同时解决四象限不兼容、变压器空载无功超标两大痛点，是兼顾施工条件、投入成本与补偿效果的最优折中方案。
