EtherCAT转DeviceNet工业自动化｜污水厂汇川AM600&罗克韦尔PLC通讯案例

一、应用场景

本项目为城市大型市政污水处理全流程自动化系统，涵盖粗格栅、曝气池、沉淀池、深度过滤、污泥脱水整套工业自动化工艺，现场工况差异化极强：厂区露天半露天控制柜、地下机房长期高湿、硫化氢腐蚀性气体弥漫，空气湿度常年70%~90%，金属器件极易氧化锈蚀；全线曝气风机、刮泥机、污泥输送变频伺服采用汇川AM600中型PLC作为EtherCAT主站，单控制器支持48轴同步驱动，精准调节曝气风量、污泥输送速度；在线溶解氧、PH值、浊度、余氯、液位传感器全部搭载 DeviceNet 总线，配套罗克韦尔1769-L40ER CompactLogix PLC扩展1769-DNB DeviceNet主站模块，独立搭建水质采集网络。两套总线协议物理完全隔离，无互通链路，缺少专用协议转换枢纽，水质超标信号无法联动风机、阀门实时调节，亟需部署塔讯TX131-RE-DNS/ECS工业网关，兼顾智能网关、现场边缘数据采集器职能，搭建市政工业物联网水质监测与能耗管控平台，打通EtherCAT设备控制层与DeviceNet水质采集层。

二、网关功能简介

塔讯TX131-RE-DNS/ECS是双从站架构工业网关，专为跨品牌异构总线协议互通开发，完美适配汇川AM600 EtherCAT主站、罗克韦尔1769-L40ER DeviceNet主站混合组网，针对污水厂腐蚀高湿工况做防腐防潮硬件升级，同时承载物联网网关、分布式数据采集器多重能力，支撑污水厂工业自动化工艺闭环调节与工业物联网环保数据上报，核心功能如下：

双从站标准硬件架构（硬性匹配项目通信逻辑）：EtherCAT端口作为原生EtherCAT从站接入汇川AM600主站，最小同步周期1ms，适配48轴风机、刮泥机同步调速；DeviceNet端口作为DeviceNet从站接入1769-DNB主站模块，125/250/500kbps 波特率自适应，内置硬件加速芯片完成双向协议转换，双向数据转发延迟≤22μs，满足水质超标毫秒级风机调节需求。

防腐防潮污水厂专属防护：整机PCB喷涂三防防腐涂层，金属外壳电泳防锈处理，端子密封防尘防腐蚀，宽温-20~65℃稳定运行，抵御硫化氢腐蚀、地下机房凝露积水；DIN导轨加厚防锈卡扣，IP20防护隔绝腐蚀性粉尘水汽，适配露天半露天控制柜恶劣环境。

大容量IO点位映射：单网关支持1000点双向IO自由分配，同步传输风机频率、阀门开度、污泥输送转速、溶解氧、PH、浊度、液位、故障报警信号；本地可缓存5小时环保监测数据，高湿腐蚀环境网络波动时自动缓存补传至工业物联网环保平台，满足环保部门数据连续监测硬性要求。

免程序改写兼容双品牌控制器：配套汇川InoProShop ESI文件、罗克韦尔Logix5000 EDS文件，全部IO映射、通信逻辑可离线仿真调试，无需修改AM600曝气设备控制程序、1769-L40ER水质采集程序，仅利用深夜4小时低水量停产窗口期完成改造，不影响城市污水持续处理。

全域数据采集器拓展能力：网关独立以太网拓展口接入厂区工业环网，统一汇总EtherCAT设备能耗数据、DeviceNet水质监测数据，同步推送至市政环保云、污水厂MES、能耗分析平台，构建合规工业物联网数字底座，实现污水全天24小时水质数据实时上报环保监管系统。

三、项目痛点

改造前污水厂日处理污水量6万吨，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合腐蚀、高湿、半露天特殊工况：

总线割裂无闭环调节，曝气能耗超标、出水水质不达标：EtherCAT网络（汇川AM600）管控曝气风机、刮泥机、污泥输送设备；DeviceNet网络（1769-L40ER）管控溶解氧、PH、浊度在线监测仪表，两套系统完全独立。当曝气池溶解氧过低、出水浊度超标时，监测报警信号无法实时下发 AM600 主站，风机无法自动升频增氧，出水指标频繁超标，月度环保预警12次，产生整改罚款月均8万元；信号传输延迟超1.2秒，调节滞后造成电能大量浪费，月度风机超额电费9.5万元。

人工抄录水质环保数据，工业物联网上报不达标：DeviceNet侧水质监测数据存储在1769-L40ER本地，无统一数据采集器自动同步环保平台，每班安排1名运维人员耗时2小时手抄水质参数录入系统，全年人工录入成本3万元；数据时序断裂，环保平台数据缺失率超40%，多次被生态环境局约谈整改，存在限期停产风险。

传统RS485串口水汽腐蚀频繁通信瘫痪：前期采用串口转换器对接两套PLC，地下机房凝露、硫化氢腐蚀端子造成串口频繁短路，每日通信中断5~11次，每次停机检修20分钟，月度累计停机时长36小时，污水日处理量降至8万吨，产能缺口20%，无法匹配城市排污负荷。

工艺换型、总线运维成本居高不下：雨季 / 旱季污水负荷切换时，需要分别修改汇川AM600 EtherCAT风机调节程序、1769-L40ER DeviceNet水质采集程序，单次工艺切换停机2小时，每年6次负荷切换，月度产能损失14400吨污水处理量；两套总线协议分开运维、独立储备防腐备件，年度总线运维人工 + 备件总成本17.2万元。

传统中转改造硬件投入高昂：前期备选方案新增中型PLC搭建中转网络，整套硬件采购、防腐布线调试总成本5万元，改造需要全天停机8小时，城市污水积压溢流风险极高；厂区无统一智能网关承载全域数据采集，需额外部署多台独立采集终端，硬件重复投入，无法搭建一体化工业物联网环保监测平台。

四、解决方案

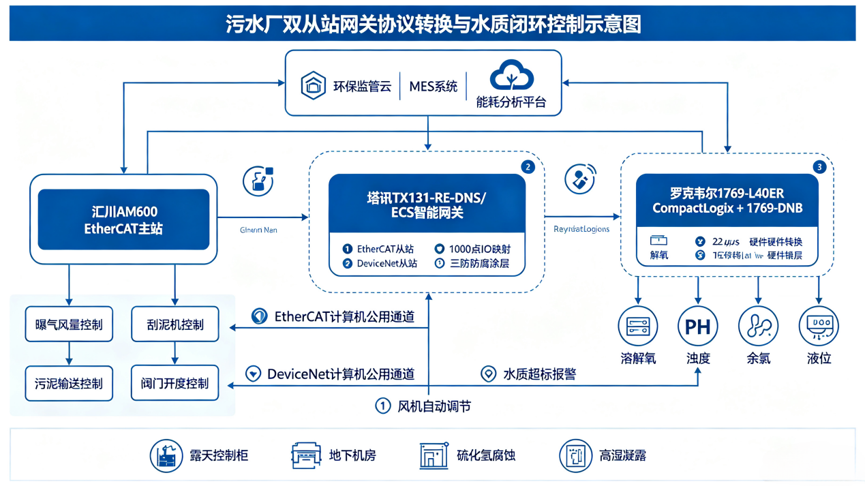

整套方案采用 “整套污水处理系统部署1台TX131-RE-DNS/ECS协议转换智能网关” 核心架构，依托网关原生双从站架构打通汇川 AM600 EtherCAT 主站、罗克韦尔 1769-L40ER DeviceNet 主站，针对硫化氢腐蚀、高湿凝露工况做三防防腐硬件优化，同步搭建市政合规工业物联网环保数据采集链路：

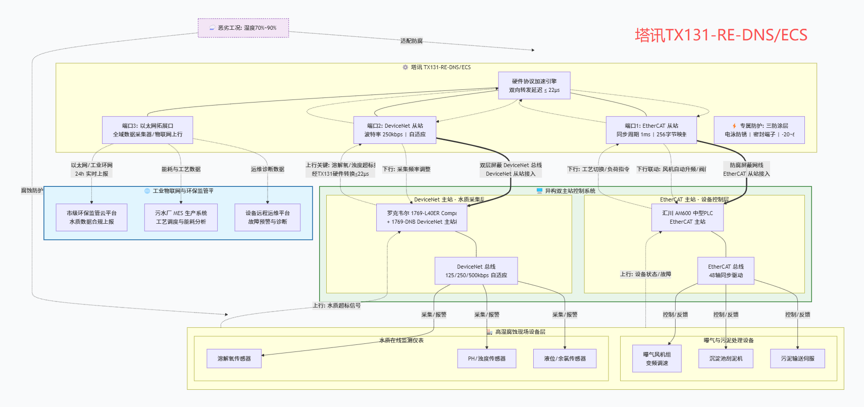

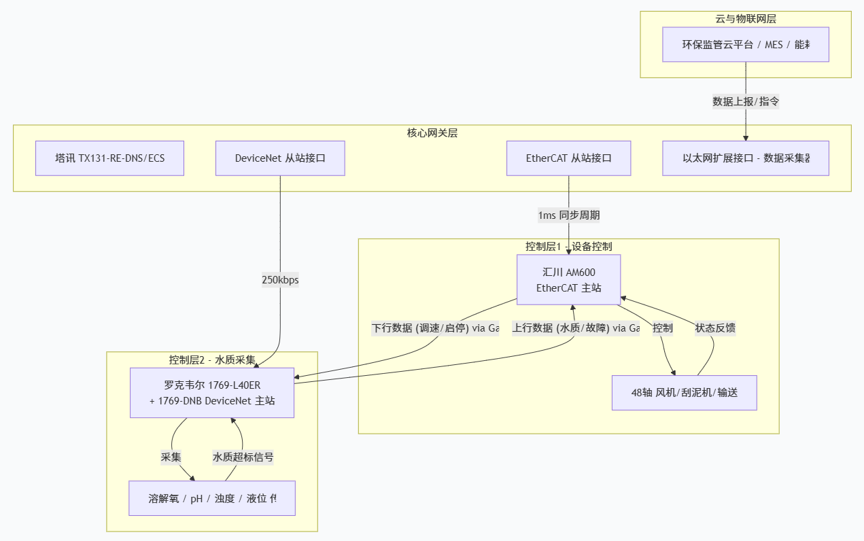

网络硬件拓扑搭建

EtherCAT 侧链路：汇川 AM600 主站 EtherCAT 网口通过防腐屏蔽网线直连 TX131 网关 EtherCAT 从站接口，网关在 InoProShop 软件内识别为标准 EtherCAT 从站，分配 256 字节输出映射区（下发风机频率调节、阀门开关、刮泥机启停、负荷配方参数）、256 字节输入映射区（回传 DeviceNet 侧水质超标报警信号），同步周期锁定 1ms 适配曝气风量动态调节。

DeviceNet 侧链路：1769-L40ER 本地扩展 1769-DNB DeviceNet 主站模块，双层防腐屏蔽 DeviceNet 总线接入 TX131 网关密封 DeviceNet 端子，网关作为 DeviceNet 从站添加至主站扫描列表，分配独立 IO 地址，实时上传溶解氧、PH、浊度、液位、余氯监测数值。

物联网拓展链路：TX131 网关独立以太网拓展口接入厂区防腐工业交换机，作为整套污水系统统一数据采集器，将两侧总线融合后的能耗、水质全维度工艺数据同步推送至环保监管云、污水厂能耗管控平台，实现 24 小时不间断水质数据自动上报。

双向数据映射逻辑（适配市政污水处理工艺） 下行（汇川 AM600 EtherCAT → TX131 → 1769-L40ER DeviceNet）：系统启停、风机升频 / 降频、沉淀池刮泥机运行、污泥泵启停、雨季负荷切换指令； 上行（1769-L40ER DeviceNet → TX131 → 汇川 AM600 EtherCAT）：曝气池溶解氧、出水 PH 值、沉淀池浊度、池体液位、余氯超标、仪表故障报警。

腐蚀高湿工况专属优化：网关整机三防防腐涂层、端子密封保护盖，控制柜加装除湿加热器，所有通信线缆选用双层防腐屏蔽线材，远离地下积水区域；网关软件开启腐蚀杂波滤波算法，抵御硫化氢、凝露带来的信号干扰，保障 7×24 小时不间断稳定协议转换。

成本优化控制：仅单台 TX131 网关完成整套污水系统异构总线互通，硬件采购成本05 万元，改造仅占用深夜 4 小时低水量窗口期，无需新增中转 PLC、多台串口采集终端，相较传统中转 PLC 方案硬件投入降低 83.6%，无全天停机污水溢流风险。

五、分步实施流程

步骤 1：离线程序预配置

分别在汇川 InoProShop、罗克韦尔 Logix5000 软件离线导入 TX131 网关 ESI、EDS 文件；预先完成 1000 点双向 IO 映射，模拟溶解氧过低、出水浊度超标异常场景，闭环测试风机自动升频调节逻辑，确认总线协议地址无冲突；同步配置网关工业物联网环保上报采集模板，对接市级环保监管数据库，预校验水质时序数据连续上传逻辑，完整备份两套 PLC 原有控制程序。

步骤 2：深夜低水量硬件布线

防腐控制柜防锈 DIN 导轨固定 TX131智能网关，所有通信端子扣紧密封防腐保护盖；铺设双层防腐屏蔽 EtherCAT 网线、DeviceNet 总线、物联网拓展网线，线缆抬高架空远离地下积水；完成 24VDC 防腐隔离供电接线，布线结束后硫化氢腐蚀模拟绝缘测试，达标后方可进入调试环节。

步骤 3：分段在线联调

EtherCAT 链路单独调试：汇川 AM600 扫描识别 TX131 从站，下发风机调速、刮泥机启停指令，锁定 1ms 同步周期，验证 48 轴曝气设备同步调节精度稳定；

DeviceNet 链路单独调试：1769-L40ER 搭配 1769-DNB 扫描网关从站，读取溶解氧、浊度仪表实时数值，波特率设置 250kbps 适配长期稳定水质采集；

双向闭环联动全流程测试：模拟曝气池溶解氧过低报警，DeviceNet 信号经 TX131 硬件协议转换22μs 内转发至 AM600，风机自动升频增氧，验证工艺调节时效性满足环保出水标准；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整能耗、水质数据，核对全天 24 小时监测参数时序无缺失，环保平台接收数据完整合规。

步骤 4：120 小时满载腐蚀高湿稳定性测试与运维培训

满负荷 6 万吨 / 日处理量连续运行 120 小时，维持地下机房高湿、硫化氢腐蚀工况，全程记录网关协议转换丢包、通信中断次数；组织污水厂运维人员专项培训，掌握网关防腐除湿参数配置、腐蚀故障快速排查、环保数据报表导出方法；测试周期内无任何通信故障，正式切换至全天候全自动闭环运行模式。

六、改造前后核心指标对比表格

七、落地应用效果

市政污水处理厂部署塔讯 TX131-RE-DNS/ECS协议转换工业网关后，打通汇川 AM600 EtherCAT 主站、罗克韦尔 1769-L40ER DeviceNet 主站两套异构总线协议，在高湿硫化氢腐蚀恶劣工况下搭建稳定闭环工业自动化污水处理调节网络，网关同步承担物联网网关、污水厂全域数据采集器双重核心职能，落地量化收益清晰可观：

污水处理负荷与能耗管控双提升：系统日处理量由 6 万吨提升至8 万吨，全年新增污水处理能力 292 万吨，依托实时水质联动风机调速，年度节约曝气电费 114 万元；雨季旱季工艺切换停机时长缩减 75%，设备综合稼动率从 80% 提升至 96.2%，完全匹配城市昼夜、季节性排污负荷波动需求。

人工与环保罚款成本大幅节约：取消每班专职水质抄录运维人员，全年节约人工成本3 万元；环保罚款、超额曝气电费损耗下降 80%，年度节约各类罚金、电费开支 166.08 万元；总线防腐运维成本降低 81%，年度运维开支节约 13.93 万元，三项年度直接成本节约合计 191.31 万元。

工业物联网环保监管全面合规落地：依托 TX131 一体化数据采集器，自动融合 EtherCAT 设备能耗数据、DeviceNet 全时段水质监测数据，24 小时不间断自动上传市级环保监管云平台，数据完整率 100%，彻底消除约谈、罚款、停产整改风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，项目获评市级智慧水务示范工程，获取环保数字化改造专项补贴 48 万元。

腐蚀高湿工况通信稳定性全面升级：网关三防防腐涂层、密封端子搭配干扰滤波算法，完美适配地下机房凝露、硫化氢腐蚀环境，120 小时满载腐蚀测试零通信丢包、零中断，全年故障停机时长不超过 8 小时，彻底解决传统串口腐蚀短路频繁停机痛点；改造仅占用深夜 4 小时低水量窗口期，无城市污水溢流、管网积压风险。

厂区运维难度显著降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通汇川、罗克韦尔两套 PLC 编程体系，水质超标、通信故障定位排查时长从 4 小时缩短至 15 分钟以内，污水应急处置效率大幅提升。

八、项目总结

城市市政污水处理厂存在地下机房高湿凝露、硫化氢腐蚀、半露天控制柜差异化恶劣工况，同时具备EtherCAT曝气风机、刮泥机设备运动控制、DeviceNet多参数水质在线监测两套异构总线协议长期割裂的行业共性痛点，传统RS485串口极易腐蚀失效、新增中转 PLC 硬件投入高、长时间停机存在污水溢流重大风险，无法满足水质实时闭环调节与工业物联网环保数据持续上报双重硬性要求。塔讯 TX131-RE-DNS/ECS双从站工业网关原生匹配汇川AM600 EtherCAT主站、罗克韦尔1769-L40ER DeviceNet主站硬件参数特性，硬件加速协议转换实现 22μs 级水质调节信号传输，整机三防防腐硬件结构完美适配污水厂腐蚀潮湿工况；同时兼具物联网网关、全天候环保数据采集器一体化能力，一站式解决智慧水务工业自动化工艺优化与环保数字化合规上报两大核心诉求。项目一次性硬件投入仅2.05万元，年度直接成本节约超190万元、年节约曝气电费超110万元，投资回收期不足0.4天，方案可批量复制至工业园区污水站、村镇一体化污水处理设备、河道水质净化全系列水务自动化改造项目。
