在 BOM 评审中，模拟开关的存在感弱、单价低，却常在可靠性整改时成为隐性成本源头。本文从工程评审维度，拆解国科安芯 ASL3159S 这颗单通道、0.9Ω 超低阻、断电隔离、低失真的抗辐照 SPDT 模拟开关，看它如何把"低阻、保真、隔离、环境"打包解决，以及自主可控趋势下它进 BOM 的理由。
一、器件定位与家族坐标
ASL3159S 是单通道单刀双掷（SPDT）模拟开关，SC70-6 封装。工作电压 1.65V~5.5V，控制输入可耐 5.5V、兼容 1.8V 逻辑；典型 Ron 0.9Ω，-3dB 带宽 100MHz，tON 11ns；先断后合（BBM）；VCC=0 时 COM/NC/NO 高阻隔离；低总谐波失真；工作温度 -55~+125℃；抗辐照 SEL/SEU ≥ 37 MeV·cm²/mg、TID ≥ 100krad(Si)，商业航天级。
在国科安芯模拟开关矩阵里，它与双通道的 ASL3157S 搭档：3159 主打"单路 + 0.9Ω 超低阻 + 低失真 + 断电隔离"，3157 主打"两路独立 + 高带宽"。评审先定通道数与阻值/失真需求，再落型号。
二、评审维度一：导通电阻与信号保真
0.9Ω 典型 Ron，是它相对 3Ω 级开关最本质的优势。评审要点：信号源内阻。源阻进入十欧量级（音频线、电流检测 shunt、低阻桥）时，3Ω 会明显改变幅度、引入非线性；0.9Ω 则近乎透明。低 THD 进一步保证音频与精密模拟信号过开关不失真——这对称重、医疗、音频类产品的终端指标是硬约束，应在评审单列为"信号链保真"检查项。
三、评审维度二：断电隔离（差异化硬指标）
这是 3159 最该被评审记住的能力：未供电时信号脚相互隔离。对热插拔/带电插拔模块，普通开关在断电态仍导通，总线信号倒灌未供电模块可能闩锁损坏；3159 让未上电模块物理"不在线"，插好上电才接入。对系统意外掉电，它自动断开信号，避免异常电平乱窜。从安规与可靠性评审看，这项能力直接降低现场失效率，是选型的强加分项。

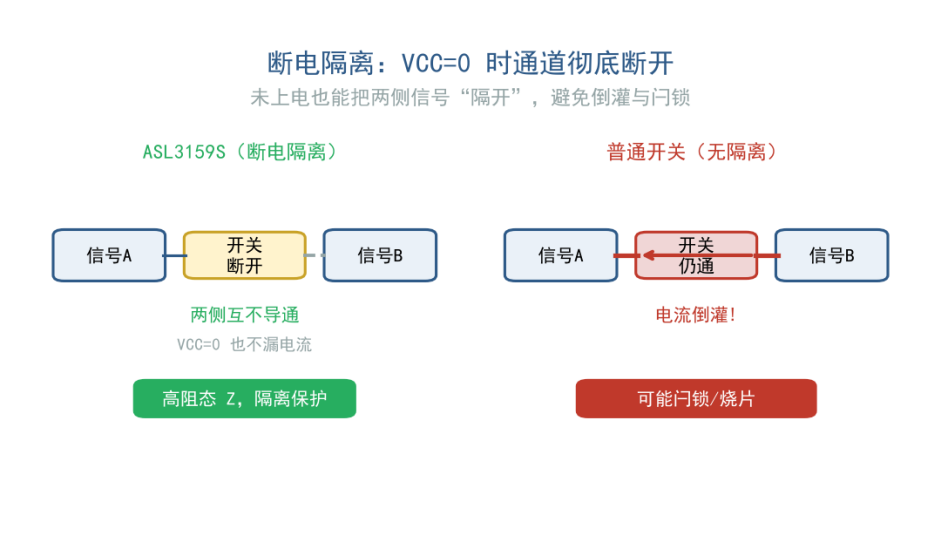

图：断电隔离
四、评审维度三：切换安全与速度
先断后合保证切换瞬间 NC/NO 永不共连，切电源/参考不短路，软件无需脆弱的"先关后开"守护。tON 11ns、带宽 100MHz，既干净又敏捷，覆盖中频小信号与 UART/SPI 类高速数字切换。电荷注入优化让切换瞬态更干净，对高精度采样保持、校准切换重要。
五、评审维度四：电源与可制造性
宽供电 1.65~5.5V + 兼容 1.8V 控制逻辑，控制脚直连 MCU GPIO，省电平转换、减 BOM。SC70-6 极小、贴装良率高，但手工维修难，评审时应确认产线贴装能力。DFM 检查项：未用 IN 上拉/下拉（禁悬空）；VCC 就近 0.1μF 去耦；输入超电源轨 0.5V 须限流 ≤±10mA（加限流电阻或外钳位）。
六、评审维度五：环境与可靠性余量
-55~+125℃ 全温 + 抗辐照航天级，是硬差异化。地面设备用不到上限，但"余量"即可靠性：宽温余量避免机柜/户外逼近规格边缘出怪问题；抗辐照余量让同一料号兼顾地面与航天衍生型号，减少料号种类、摊薄认证成本。平台化 BOM 角度，这是隐性收益。
七、典型落地场景
音频路由（音源 A/B、耳机、麦克风），低阻低失真保音质；
低阻桥式传感器多路复用进单 ADC，0.9Ω 不污染微弱信号；
热插拔子卡总线隔离，断电隔离防倒灌；
单端传感器时分采样；
生产测试校准路径选择，低失真保校准准。
八、BOM 评审结论与替代建议
进 BOM 条件：单路切、源阻低、对失真敏感、涉及热插拔/掉电保护、系统混合电压、要求全温/抗辐照。满足六条，3159 是自然答案。
替代路径：需两路独立（差分、双冗余）→ ASL3157S；若未来要更高速或更大通道数，回到家族选型表横向比较。把信号路由纳入工程评审，从阻值、失真、隔离、通道、环境、可制造性六维度逐条打钩，选型不走偏。
八、供应链与国产化评审
模拟开关单价低、存在感弱，却是进口断供的高风险点。ASL3159S 的国产化价值，在于它与经典低阻 SPDT 引脚兼容，替换无需改板，风险可控。评审应把"供货稳定性、pin-to-pin 兼容、单源 vs 多源"列为检查项，关键产品保留国产备份料号。其断电隔离、低失真、0.9Ω 等特性本就针对音频与精密模拟的保真痛点，国产料在供货与抗辐照全温上的加成，让它从"平替"升级为"更稳的替"。
同时，同一料号跨地面与航天衍生型号复用，减少料号种类，平台化 BOM 下失效模式更集中可控。评审不只盯单价，要看料号全生命周期成本与供应安全。
九、成本与认证摊薄
抗辐照、全温认证成本高，若为单一地面产品摊薄不划算。3159 的价值在"一颗料跨场景"：音频、医疗、热插拔、航天衍生都能用，认证一次、多处复用，单位成本摊薄。对系列化规划，建议把这类"宽环境、可复用、低阻保真"的国产料作为平台基准料号，新项目直接继承，省去重复选型与认证。长期看，平台化隐性降本远超单颗差价。
十、BOM 评审检查单模板
评审会上直接套用：
需求维度：是否单路切？信号源内阻是否低（音频/电流检测/桥式）？是否对失真敏感？是否涉热插拔/掉电？
安全维度：是否依赖先断后合？是否依赖 VCC=0 断电隔离防倒灌？控制脚是否全上拉/下拉？
电源维度：供电 1.65~5.5V 是否覆盖？是否就近去耦？输入超轨是否限位 ≤ ±10mA？
环境维度：是否覆盖 -55~+125℃ 全温？是否有抗辐照/总剂量硬指标？
可制造性：SC70-6 极小封装，产线贴装与维修是否确认？
供应链：是否 pin-to-pin 兼容经典低阻料？是否保留国产备份？是否单源风险？
平台化：是否作为基准料号跨音频/医疗/热插拔复用，摊薄认证？
打钩全过，进 BOM 无悬念。
十一、失效模式与冗余设计
评审要看失效。3159 的典型失效：低阻信号误用 3Ω 开关致衰减失真、热插拔倒灌烧模块、输入超轨不限流损片、切换后立刻采样致毛刺进 ADC、IN 悬空乱跳。冗余设计三招：热插拔场景强制用断电隔离（硬件保底）；超轨信号串限流电阻+外钳位；关键音频/校准路径切换后留建立时间。抗辐照与全温余量，把"粒子失效""低温飘参"纳入 FMEA 并给余量。把这些写进评审报告，料号才立得稳，国产替代才不只是"有了"，而是"稳了"。
十二、平台化与系列化建议
把 3159 放进产品平台，能撬动更大的隐性收益，评审时应主动提。
建议一：设为基础基准料号。 在团队"低阻精密路由基准料号库"里固定 3159 的位置，新项目默认继承。单通道、0.9Ω、低失真、断电隔离，这组属性精准命中音频、医疗、称重、热插拔四类高频场景，复用率极高。
建议二：与 3157 组成兄弟档。 3159 管"单路/低阻精密/热插拔"，3157 管"双路/总线级"，两者搭配覆盖绝大部分路由场景。评审单同时列两款，设计者按通道数与阻值直接取用，减少临时找料的仓促与风险。
建议三：跨型号摊薄认证。 抗辐照、全温认证成本高，让同一料号同时服务地面与航天衍生型号，认证一次、多处复用，单位成本被摊薄。系列化规划优先选"宽环境、可复用"的国产料作平台基准，新项目直接继承，省去重复认证。
建议四：单一来源风险管控。 关键产品保留国产备份料号，pin-to-pin 兼容，断供时快速切换不改板。评审把"单源风险"列为红线，进口料波动时平台不受影响，供应安全握在自己手里。
建议五：料号全生命周期成本视角。 别只盯单价。平台化减少料号种类、集中失效模式、降低认证与管理成本，长期隐性降本远超单颗差价。评审报告用"料号全生命周期成本"说话，更易获管理层支持。
把这五条写进平台规划，3159 就从"一颗开关"升级为"可复用的基础设施"，产品的可靠与可控从每一颗接口料开始扎下根。
十三、从单颗料到平台能力
把视角再拉高一层。评审一颗开关，表面看是比参数，深层看是在为整个产品平台选地基。像这颗单通道、零点九欧、低失真、断电隔离的国产料，它的价值不止于某一次设计过关，更在于它能作为通用地基，被音频、医疗、称重、热插拔这类项目反复复用。
当团队把这类料沉淀为基准库，新项目立项时不必再从零调研，直接取用即可，选型周期从数天压到数小时。更重要的是一致性：同一颗料在不同产品里表现一致，失效模式可控，售后问题收敛，质量成本下降。这种复利，随着产品系列增多而越滚越大。反过来，若每颗料都临时选型、各凭喜好，料号就会爆炸式增长，认证、备货、维修全部变复杂，任何一颗断供都可能卡住整条线。平台化看似慢一步，实则是快十步。
再从供应链韧性看，国产航天级低阻料的引入，让企业在面对外部波动时多了一层缓冲。进口料交期一动，整条产线可能停摆；而国产兼容料随时可切，不改板、不重新认证。这种从容，是很多企业在吃过断供苦头后才懂的珍贵。把这类料写进关键产品的备份清单，是评审里性价比极高的保险。最后说一句务实的：平台化不追求一步到位，先从把三五颗最高频的接口料固化开始，跑通流程再逐步扩展。地基稳了，上面的楼才盖得安心。
下次评审会，别只问这颗料贵不贵，多问一句它能不能进基准库、断供时有没有备份。想清楚这两点，料号才真正立得住，产品的可靠与可控也从每一颗接口料开始，扎下根。在自主可控的道路上，走得更稳更从容。
说到底，评审的本质不是挑一颗最便宜的料，而是为产品选一条最稳的路。把接口料这种看似微不足道的小角色也纳入平台视野，企业的工程能力才会有复利，产品质量也才真正有了根基。很多团队只顾往前冲功能，却忘了地基是否牢固，等到返修和客诉涌来才回头补课，代价往往是十倍。与其事后救火，不如事前把基准库建好，让每一颗料都站在可靠的肩膀上，把创造力留给产品本身。
当自主可控成为常态，一颗把性能、安全、环境、可制造性都做扎实的国产小料，价值远超单价——它让产品的可靠与可控，从每一颗接口料开始扎下根。
