高压BMS为什么需要菊花链通信变压器？

核心观点

菊花链通信变压器不是普通通信小器件，而是高压BMS通信链路中的隔离通讯器件。它同时影响通信可靠性、安规耐压、EMC表现和量产一致性。

1、菊花链通信变压器解决什么问题

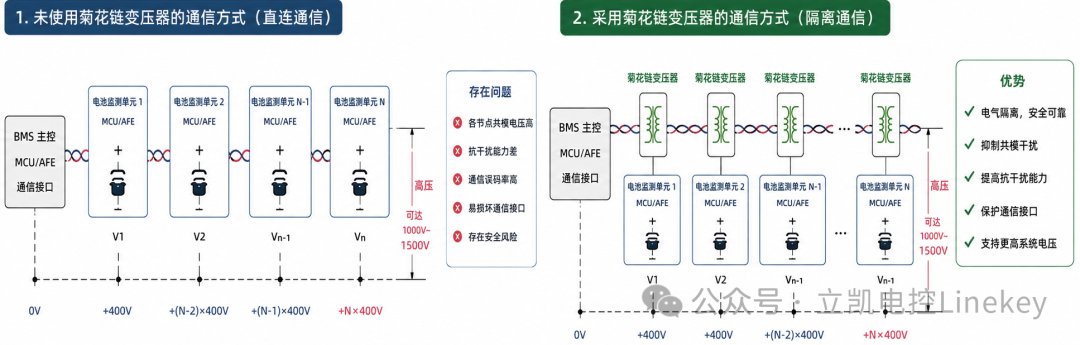

在车载动力电池和工业储能系统中，多个电池监测AFE分布在不同电芯模组上。各采样板之间存在高共模电位差，不能简单共地通信。

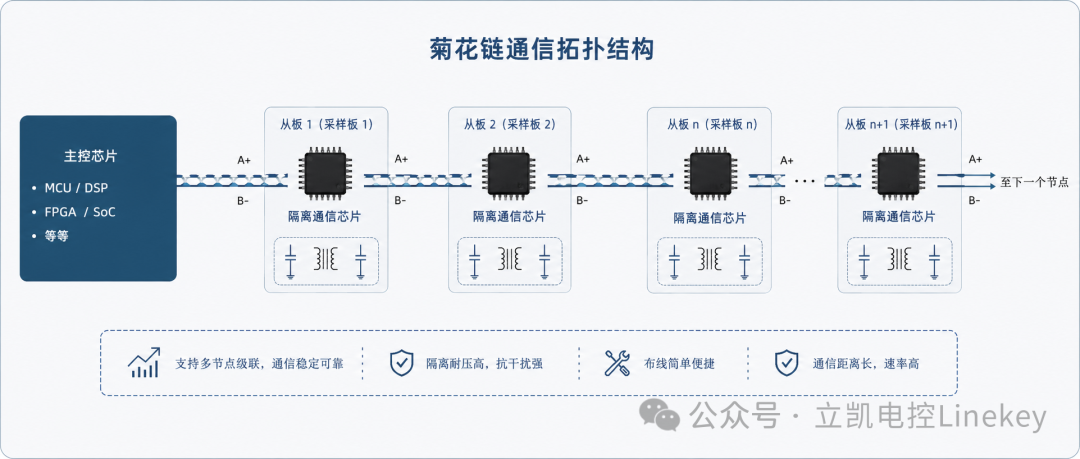

TI、NXP、ADI 等主流BMS方案普遍采用菊花链通信思路，通过两线差分链路逐级传输数据。菊花链隔离变压器位于通信接口处，通过电磁耦合传输差分脉冲信号，阻断原副边直流电气连通。

（1）隔离高压

避免不同采样板之间直接共地。

（2）抗干扰

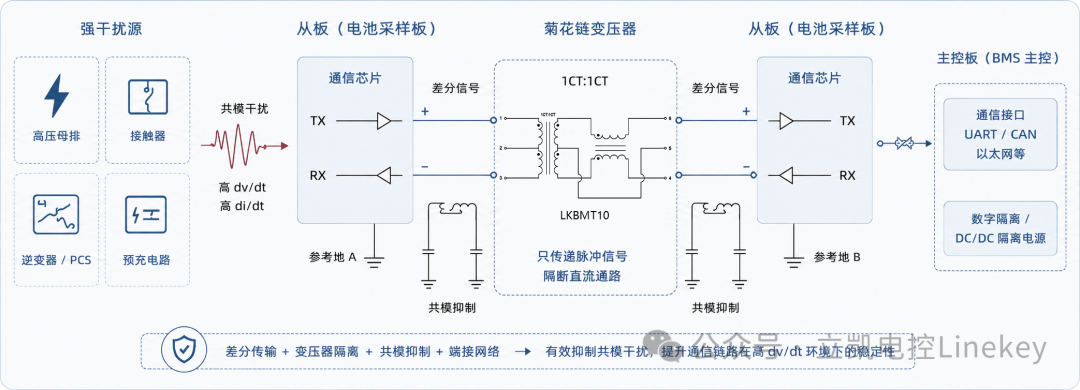

提升高dv/dt、电机、PCS、接触器动作环境下的通信稳定性。

（3）简化布线

支持多模组逐级连接，适合模块化电池包和储能电池簇。

2、车载BMS应用关注点

（400V/800V 动力电池平台）

车载电池包空间紧凑、工况严苛，元器件需满足整车全生命周期可靠性：

（1）温区规格

额定工作温域 - 40℃~+125℃，适配高寒、机舱高温等极端环境；

（2）可靠性标准

优先通过AEC-Q200 车规认证，满足整车振动、偏置湿度、冷热冲击可靠性测试；

（3）电气一致性

批量产品电感、漏感、直流电阻、绕组寄生电容管控严格，保障整包多节点通信裕量统一；

（4）系统 EMC 配套

器件电气参数匹配 PCB 布局、外围端接电路设计，满足整车 ESD/EFT/ 浪涌电磁兼容试验。

3、工业储能应用关注点

（1000V/1500V 高压平台）

工业储能系统具备超长链路、7×24h 不间断运行、现场环境复杂三大特征，沿海高湿、高海拔、雷击浪涌、多点接地电位偏移都是设计难点，选型除通信参数外，重点考核安规绝缘指标：

（1）耐压与绝缘

满足加强绝缘耐压、局部放电指标，适配 1500V 高压直流系统绝缘规范；

（2）爬电 & 电气间隙

按 IEC 绝缘配合标准预留足够 PCB 爬电距离、电气间隙，适配高污染现场；

（3）环境耐受

耐湿热、耐盐雾、耐温变老化，保障多年长期绝缘性能不衰减；

（4）系统验证

高低温全温域通信裕量、整机 EMC 抗扰、批量参数一致性为储能客户必测项目。

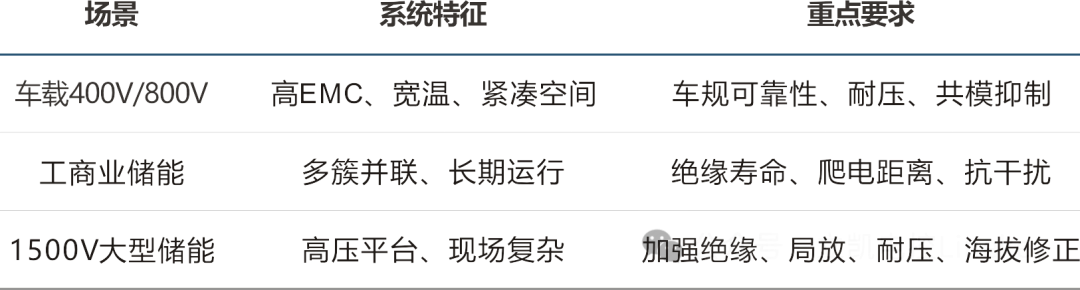

4、多应用场景安规与耐压要求

实际项目中，应结合 IEC 60664-1、IEC 62368-1、UL 1973、IEC 62619、AEC-Q200要求及整机系统标准，确认工作电压、耐压测试、爬电距离、电气间隙、局部放电、污染等级和材料CTI等指标。

5、立凯LKBMT系列

菊花链通信变压器产品介绍

立凯电控 LKBMT系列菊花链通信变压器，专为 BMS 菊花链差分通信定制开发，全面适配 TI (BQ796XX)、NXP (MC3377X)、ADI (LTC68XX/ADBMS18XX) 三大原厂主流 AFE 芯片。

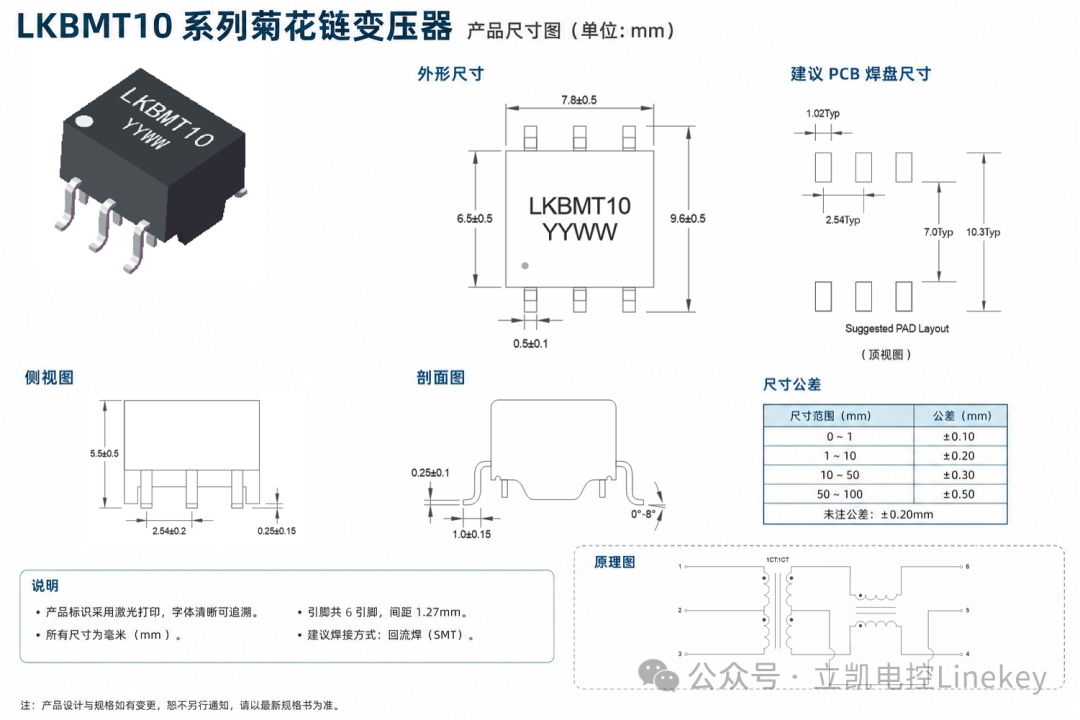

（1）封装尺寸

全面兼容国际主流品牌封装；

（2）绕组结构

1:1 匝比差分耦合架构，低漏感、低绕组损耗，保障脉冲信号完整性；

（3）规格定制

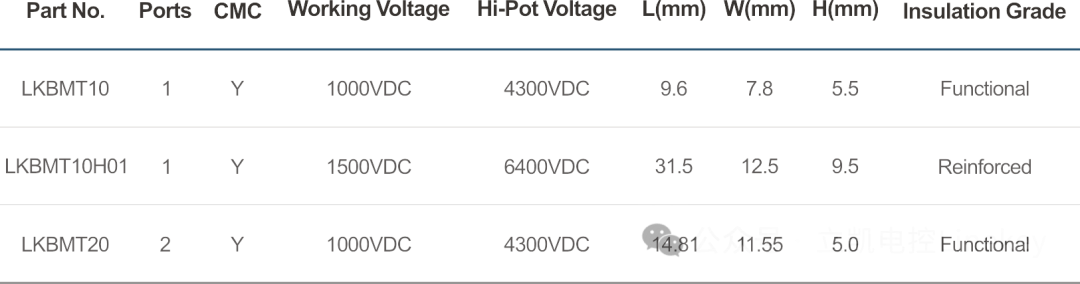

车规版可选 AEC-Q200，绝缘耐压可按 400V/800V/1500V 平台定制加强绝缘等级；

（4）环境性能

工作温度 - 40℃~+125℃，符合 RoHS、REACH 环保法规。

随着动力电池向 800V 高压快充、储能向 1500V 大容量簇式架构迭代，BMS 通信链路绝缘与抗干扰设计门槛持续抬升。菊花链通信变压器作为通信链路关键安规器件，是高压 BMS 实现安全、可靠、低成本模块化设计的刚需配件。立凯LKBMT系列系列可根据车载、储能项目的耐压、爬电、电气间隙需求定制开发，为新能源 BMS 提供成熟标准化磁性元器件解决方案。
