EtherNet/IP转Modbus TCP工业网关｜新能源PACK产线设备通讯改造

一、项目概况

新能源动力电池产业是新能源汽车、储能系统的核心支柱产业，随着国家双碳政策落地、储能安全新规、动力电池溯源国标全面强制执行，锂电行业正式进入全流程数字化、全工序可溯源、全工况安全联锁的智能制造新阶段。传统人工检测、人工台账、半自动化联动的生产模式，已无法满足大批量动力电池PACK量产、零安全隐患、零批次不良、全数据可追溯的严苛生产要求。本项目落地华南大型新能源科技产业园，为车用动力电池与工商业储能电池PACK智能化升级改造项目，整条产线覆盖电芯上料、自动扫码、电芯分选、堆叠装配、激光焊接、绝缘耐压检测、气密性测试、EOL功能测试、恒温老化、成品入库全流程自动化工序，是企业核心量产主力产线。

本产线所有前端检测、识别、防错设备统一采用EtherNet/IP协议锂电PACK专用扫码检测模组作为现场从站设备，主要负责电芯SN码读取、批次识别、物料防错校验、绝缘阻值检测、耐压数据采集、工装状态检测、异常信号上报等关键功能，设备原生搭载EtherNet/IP工业总线协议，具备高速数据上传、高频次扫描、高抗干扰能力，适配锂电车间连续高节拍量产工况。整条PACK产线的逻辑控制、工序流转、设备联动、安全联锁、节拍调度由汇川H5U系列PLC作为Modbus TCP主站统一管控，上位配套SCADA监控系统、锂电专属MES溯源系统、厂区工业物联网云平台，实现生产数据实时监控、设备状态可视化、质量数据全留存、生产台账自动归档。

项目现场存在行业典型的异构总线通讯壁垒：扫码检测模组集群为EtherNet/IP协议体系，国产汇川H5U主控PLC为Modbus TCP协议体系，两类工业总线协议无原生兼容、无官方互通方案，导致现场检测数据无法进入PLC、无法参与逻辑联锁、无法上传溯源平台，形成严重数据孤岛。为彻底解决行业共性痛点，项目部署塔讯TX181-RE-RE-TCP/EIM智能网关，搭建EtherNet/IP主站转Modbus TCP从站双向通讯架构，依靠专业协议转换技术实现检测设备与主控PLC的实时数据交互与指令联动。设备兼具工业网关、物联网网关、数据采集器多重属性，实现数据采集、协议转发、边缘清洗、网络隔离，全面升级锂电产线工业自动化与数字化溯源体系。

二、塔讯TX181网关功能简介

本项目TX181网关固定工作模式为EtherNet/IP主站、Modbus TCP从站，完全适配锂电PACK产线高节拍、高稳定、高合规、零容错的生产特性，是打通异构设备通讯链路的核心中转硬件。

在EtherNet/IP链路中，网关作为主动扫描主站，可同时挂载多组扫码检测模组，加载设备专用EDS文件后自动解析EIP报文，精准采集电芯SN码、扫码结果、批次信息、绝缘阻值、耐压数值、工装夹紧状态、设备在线状态、故障代码等核心工艺数据。针对锂电车间激光焊接、伺服运动、高频设备启停带来的电磁干扰，网关内置多级数字滤波算法，自动过滤抖动杂波、瞬时跳变、无效干扰数据，保证每一组检测数据真实、有效、可归档、可溯源。

在Modbus TCP链路中，网关作为标准从站，被动响应汇川H5U PLC的高频读写指令，内部完成寄存器精准分区，检测状态、质量参数、设备数据全部映射至只读输入寄存器，工序放行、故障复位、设备锁定、模组重启等控制指令分配至可写保持寄存器，读写区域物理隔离，杜绝高速量产下的数据冲突、指令误触发问题，保障产线联锁逻辑稳定可靠。

硬件采用双路电气隔离网口设计，实现现场设备控制网与中控管理网硬隔离，有效杜绝广播风暴、网络串扰、工控病毒扩散。设备支持-45℃~85℃宽温运行，抗震动、抗干扰、防尘防潮，适配锂电车间24小时不间断生产工况，自带断线缓存、断点续传、心跳检测、超时重传功能，网络闪断瞬间自动留存关键溯源数据，彻底解决锂电行业数据丢失、台账缺失、合规失效的核心隐患。

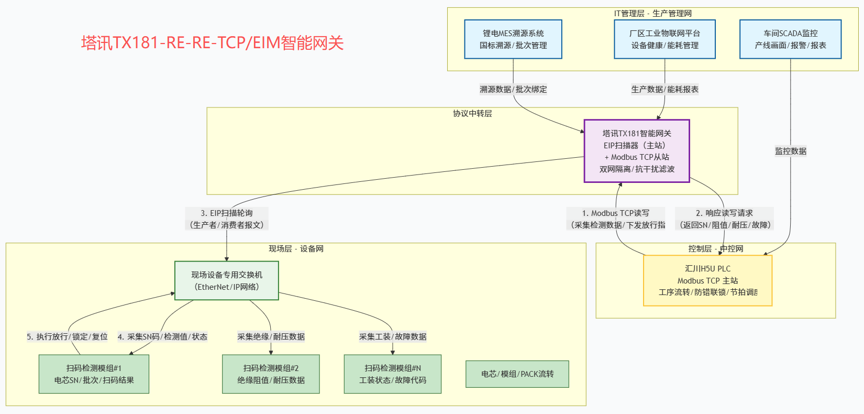

三、系统结构拓扑说明

四、项目原有痛点

1、协议异构孤岛严重，工艺防错完全失效。扫码检测模组为EtherNet/IP协议，汇川H5U为Modbus TCP协议，无原生互通通道，PLC无法读取电芯扫码数据与检测结果，无法实现不良拦截、批次防错，只能依靠人工肉眼核对、人工筛选，极易出现电芯混批、不良流入下工序，存在重大批量质量隐患。

2、溯源数据断层，无法满足国标合规要求。动力电池国标强制要求“一物一码、全流程追溯、检测数据全留存”，改造前设备检测数据无法上传MES与物联网平台，关键质控数据空白，只能人工补录台账，数据真实性、连续性无法保障，客户审厂、政府抽检极易不通过，存在合规处罚与订单流失风险。

3、异常响应滞后，批量报废损失大。扫码失败、绝缘不良、耐压异常、工装偏移等问题仅设备本地报警，中控无弹窗、无联锁、无停机保护，运维人员无法及时感知，短时间即可产出数十上百个不良PACK，物料报废成本高、产能损耗严重。

4、人工干预多，产线节拍低、效率差。每道检测工序需人工确认、手动放行，单工位等待耗时累积严重，制约整条产线自动化节拍，无法适配日产上万颗电芯的规模化量产需求，人工成本高、生产效率低。

5、传统改造代价极高、停产风险大。替换所有扫码模组通讯模块需投入11万元以上，且需全线停机48小时；更换EIP主控PLC投入超20万，全盘改写程序极易导致工艺失控、批量报废，完全不适合锂电连续量产场景。

6、车间电磁环境复杂，数据稳定性差。激光焊接、高频伺服、大功率设备密集，电磁干扰严重，原有网络无隔离、无滤波，频繁出现数据跳变、扫码误报、数据丢失，导致产线误停机、误拦截、台账错乱。

五、整体解决方案

本项目采用不停产、不换设备、不改核心工艺的轻量化改造方案，依托TX181网关协议转换与数据采集能力，打通跨协议通讯链路，实现自动化防错、数字化溯源、智能化联锁、网络安全优化。

1、现场标准化硬件部署：在车间控制柜空余导轨安装TX181网关，接入稳定24V工业电源，采用双层屏蔽抗干扰网线分别对接现场EIP设备网与中控Modbus管理网，双网物理隔离、独立网段，规避电磁干扰与网络风暴。

2、网关精准组态映射：网页端配置EIP主站扫描，导入设备EDS文件，批量采集扫码状态、SN码、绝缘、耐压、故障点位，完成Modbus寄存器一对一精准映射，开启80ms高速刷新、多级滤波、断线缓存功能，保障数据精准稳定。

3、H5U PLC程序适配开发：在原有成熟工艺基础上新增Modbus TCP通讯子程序，实时读取检测数据，增加智能防错逻辑：扫码失败、批次不符、绝缘不良自动锁机、拦截工序、声光告警；数据合格自动放行，实现无人化工序流转。

4、搭建全流程溯源体系：网关作为数据采集器，将全量生产检测数据同步上传MES与工业物联网平台，自动绑定生产批次、工位、时间、设备信息，形成完整溯源台账，满足国标与客户审厂要求。

5、工控网络安全优化：开启IP白名单、关闭闲置端口，硬件隔离控制网与管理网，过滤冗余杂波数据，降低PLC运算负荷，提升整套工业自动化系统稳定性。

六、项目实施全过程

阶段一：现场摸排与不停产方案设计。统计所有扫码检测模组IP、点位参数，梳理H5U PLC通讯资源，绘制组网图纸，利用夜间低负荷窗口施工，保障日间正常量产。

阶段二：硬件安装布线。夜间短时停机完成网关固定、电源接线、屏蔽网线敷设，接地抗干扰处理，空载通电测试链路正常。

阶段三：网关组态调试。配置EIP扫描列表、EDS校验、寄存器映射，模拟扫码异常、检测不良、设备离线场景，验证数据采集精准、指令转发可靠。

阶段四：PLC程序联调。编写通讯与防错联锁程序，现场测试不良拦截、自动放行、故障告警逻辑，确保工序联动精准、无漏检、无误判。

阶段五：72小时满负荷试运行。24小时空载稳测、48小时满载量产测试，优化刷新参数，核验SCADA、MES、物联网平台数据上传完整无误。

阶段六：验收交付与运维培训。出具稳定性报告、提质增效报告，培训运维人员日常巡检、故障排查、组态备份，全套资料交付归档。

七、项目实施前后效果对比

八、应用落地实际效果

项目通过塔讯TX181-RE-RE-TCP/EIM网关高效协议转换能力，彻底解决EtherNet/IP检测模组与Modbus TCP汇川H5U PLC的通讯壁垒，实现锂电PACK产线检测、校验、防错、溯源、联锁全流程自动化闭环管控，落地价值突出。

品质管控层面，实现电芯扫码、批次校验、绝缘耐压检测数据实时联动工序，异常电芯自动锁定拦截，彻底杜绝混批、不良流入下工序，从源头解决批量质量事故，产品一致性与安全性大幅提升，物料报废成本显著下降。

生产效率层面，全工序自动校验、自动放行替代人工确认，产线节拍完全释放，高节拍量产能力大幅提升，设备稼动率显著提高，企业日均产能稳步提升，订单交付能力明显增强。

合规溯源层面，网关作为核心物联网网关、数据采集器，实现生产质控数据全自动上云归档，形成完整的电芯全生命周期溯源台账，完全满足动力电池国标溯源要求与车企审厂标准，彻底消除合规风险与订单隐患。

运维管理层面，设备异常实时弹窗告警，故障定位精准快速，运维工作量大幅降低；双网隔离与滤波抗干扰设计彻底解决车间电磁干扰问题，整套工业自动化系统运行稳定、零宕机、零数据错乱，极大保障产线连续量产。

九、项目整体总结

锂电PACK行业普遍存在“现场EtherNet/IP检测设备+国产Modbus TCP主控PLC”的异构组网痛点，协议不通导致数据孤岛、工艺开环、溯源失效、品质失控，是制约锂电智能制造升级的共性难题。传统硬件替换改造费用高、停产损失大、工艺风险高，无法适配锂电不间断量产需求。

本项目采用塔讯TX181-RE-RE-TCP/EIM智能网关、工业网关轻量化无侵入改造方案，无需更换设备、无需重写核心工艺，低成本、零风险打通跨协议通讯链路，实现智能防错、产能提速、合规溯源、稳控提质四大核心价值，全面补齐锂电产线数字化、自动化、安全化生产短板，助力企业实现降本增效、合规生产、品质升级。

该方案通用性强、复制性高，可全面推广至动力电池、储能电池、电芯检测、老化测试等全锂电产业链场景，是新能源行业工业自动化与工业物联网升级的最优落地方案，具备极高的行业推广价值。
