米尔电子技术实战：
五路摄像头同时拉流，MIPI CRC错误刷屏？DPHY锁不住时钟？VBLANK和ISP打架？通通不存在
本文基于 MYD-LR3576开发板测试，完整记录使用米尔电子的5路1080P摄像头从驱动修复到五路同时预览、H.265硬件编码的全流程。四个驱动级Bug，逐一拆解，附完整验证命令和实测截图。
五路摄像头模组与测试板硬件接线图
五路摄像头模组实测效果
软硬件环境
| 项目 | 配置 |
| 开发板 | MYD-LR3576（瑞芯微 RK3576） |
| 内核 | Linux 6.1.118 |
| 摄像头模组 | OV5640 × 5（1080P30 RAW8） |
| 驱动文件 | drivers/media/i2c/ov5640.c |
五路 MIPI 通道映射
RK3576拥有独立的5路MIPI CSI-2接口，每路对应独立的DPHY和CSI2 Host。五颗摄像头分别挂载如下：
| 摄像头 | I2C 总线 | DPHY | CSI2 Host | CIF 节点 | ISP 节点 |
| cam0 | i2c5 | dcphy0 | mipi0-csi2 | video0 | video55 |
| cam1 | i2c4 | dphy1 | mipi1-csi2 | video11 | video64 |
| cam2 | i2c8 | dphy2 | mipi2-csi2 | video22 | video73 |
| cam3 | i2c7 | dphy4 | mipi3-csi2 | video33 | video82 |
| cam4 | i2c6 | dphy5 | mipi4-csi2 | video44 | video91 |
驱动修改总结
commit: FIX: OV5640 - correct link_freq to 336MHz, fix VBLANK race condition
在五路高密度MIPI场景下暴露了四个问题。需要对通用摄像头驱动进行调整，以下按排查顺序逐一拆解。
1、MIPI 链路频率修正
问题 V4L2_CID_LINK_FREQ默认值=19（对应192MHz），DPHY按384Mbps/lane配置时序参数。但OV5640 PLL实际输出672Mbps/lane。频率不匹配，DPHY冷启动时时钟锁定失败，产生MIPI CRC/ECC错误。
修复 将默认链路频率索引从19改为15（对应336MHz → 672Mbps/lane），同步修正pixel_rate使其匹配PLL实际输出。
// ov5640.c:183 - 修正默认链路频率
-#define OV5640_DEFAULT_LINK_FREQ 19 // 192MHz → 384Mbps
+#define OV5640_DEFAULT_LINK_FREQ 15 // 336MHz → 672Mbps
// ov5640.c:992 - 1080P模式 pixel_rate 匹配PLL
-.pixel_rate = OV5640_PIXEL_RATE_148M, // 148M×8/4 = 296MHz（不匹配PLL）
+.pixel_rate = OV5640_PIXEL_RATE_168M, // 168M×8/4 = 336MHz（匹配PLL: 84M×8/2）
验证方法：冷启动后拉流，dmesg应显示data_rate_mbps 672，而不是384。
2、VBLANK 竞态条件修复
问题 ov5640_update_pixel_rate()中调用__v4l2_ctrl_modify_range + __v4l2_ctrl_s_ctrl修改VBLANK控制值，与ISP（rkaiq）的s_ctrl(VBLANK)路径产生锁竞争。ISP在每帧都可能调VBLANK，handler lock短暂阻塞sensor寄存器写入，MIPI链路失步导致持续CRC错误。
修复 从ov5640_update_pixel_rate()中彻底移除VBLANK相关操作（参考gc05a2.c的做法）。VBLANK仅通过ov5640_s_ctrl()回调路径修改，与ISP的控制变更走同一入口，避免锁竞争。
// 删除 ov5640_update_pixel_rate() 中以下代码段：
-vblank = ((fie_num * pixel_rate / fie_denom) / timings->htot) - mode->height;
-__v4l2_ctrl_modify_range(sensor->ctrls.vblank, ...);
-__v4l2_ctrl_s_ctrl(sensor->ctrls.vblank, vblank);
3、MIPI 时钟模式声明
问题 OV5640使用非连续MIPI时钟模式（寄存器0x4800 bit[5]=1，帧间隙时钟gated到LP11），但驱动未向DPHY声明此特性。DPHY按连续时钟模式等待，帧间隙超时触发错误。
修复 在g_mbus_config中显式声明V4L2_MBUS_CSI2_NONCONTINUOUS_CLOCK标志，让DPHY正确处理帧间隙。
// ov5640.c:2872 - g_mbus_config
config->bus.mipi_csi2.num_data_lanes = OV5640_LANES;
+config->bus.mipi_csi2.flags = V4L2_MBUS_CSI2_NONCONTINUOUS_CLOCK;
4、current_link_freq 初始化修正
问题 current_link_freq存储的是频率值（Hz），初始化时误赋为menu index（15），导致后续计算全部基于15Hz而非336MHz。
修复 初始化时查表取实际频率值，而非存储索引。
-sensor->current_link_freq = OV5640_DEFAULT_LINK_FREQ;
+sensor->current_link_freq = ov5640_csi2_link_freqs[OV5640_DEFAULT_LINK_FREQ];
PLL 时钟配置
1080P30 RAW8 2-lane模式下，OV5640 PLL寄存器配置：
| 寄存器 | 值 | 含义 |
| 0x3035 | 0x11 | sysdiv=1, mipi_div=1 |
| 0x3036 | 0x54 | PLL multiplier = 84 |
| 0x3037 | 0x13 | root div=2, prediv=3 |
时钟推导链路：
sysclk = 24MHz / 3 × 84 / 1 = 672 MHz
mipi_ddr_clk = 672 / (1 × 2) = 336 MHz
per_lane_rate = 336 × 2 (DDR) = 672 Mbps
pixel_clk = 672 / (2×2×1×2) = 84 MHz
VTS = 84M / (2500 × 30) = 1120
vblank = 1120 - 1080 = 40
一句话总结：24MHz晶振经过PLL倍频到672MHz系统时钟，MIPI DDR分频后每lane跑672Mbps。DPHY必须按这个速率配置，否则冷启动锁不住。
预览验证流程
单路 RAW 抓流验证
先停掉rkaiq 3A server，用CIF节点直接抓RAW数据，验证MIPI链路本身是否干净：
# 停止 rkaiq 3A server
/etc/init.d/S40rkaiq_3A stop
sleep 1
逐路执行RAW抓流，每路100帧：
# Camera1 (CIF节点 /dev/video0)
v4l2-ctl -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=BGGR \
--stream-mmap=3 --stream-count=100 --stream-skip=10 --stream-to=/root/test_cam0.raw
# Camera2 (CIF节点 /dev/video11)
v4l2-ctl -d /dev/video11 --set-fmt-video=width=1920,height=1080,pixelformat=BGGR \
--stream-mmap=3 --stream-count=100 --stream-skip=10 --stream-to=/root/test_cam1.raw
# Camera3 (CIF节点 /dev/video22)
v4l2-ctl -d /dev/video22 --set-fmt-video=width=1920,height=1080,pixelformat=BGGR \
--stream-mmap=3 --stream-count=100 --stream-skip=10 --stream-to=/root/test_cam2.raw
# Camera4 (CIF节点 /dev/video33)
v4l2-ctl -d /dev/video33 --set-fmt-video=width=1920,height=1080,pixelformat=BGGR \
--stream-mmap=3 --stream-count=100 --stream-skip=10 --stream-to=/root/test_cam3.raw
# Camera5 (CIF节点 /dev/video44)
v4l2-ctl -d /dev/video44 --set-fmt-video=width=1920,height=1080,pixelformat=BGGR \
--stream-mmap=3 --stream-count=100 --stream-skip=10 --stream-to=/root/test_cam4.raw
实测结果：五路均稳定30fps，无MIPI错误：
cam0: /dev/video0 — 稳定 30.00 fps

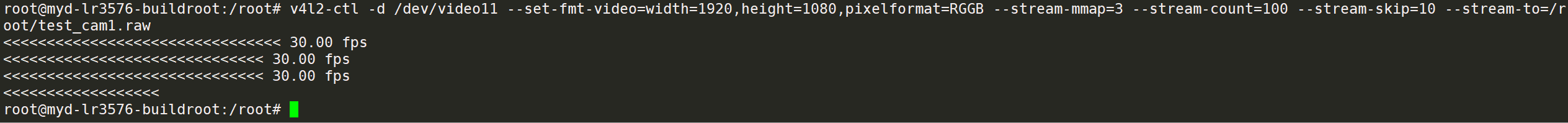

cam1: /dev/video11 — 稳定 30.00 fps

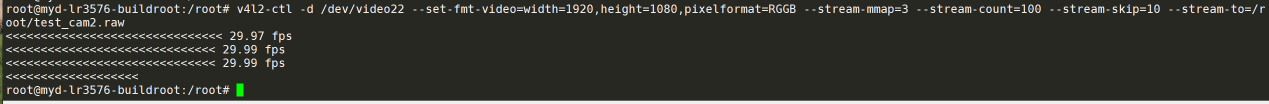

cam2: /dev/video22 — 稳定 29.97~29.99 fps

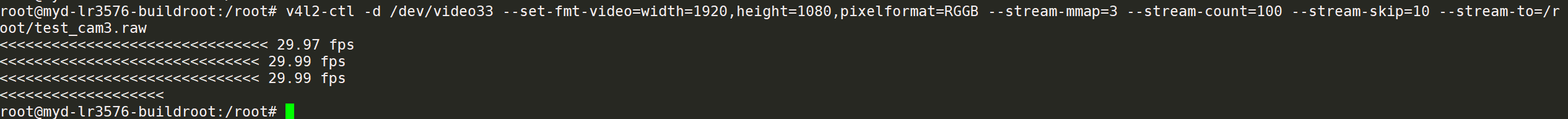

cam3: /dev/video33 — 稳定 29.97~29.99 fps

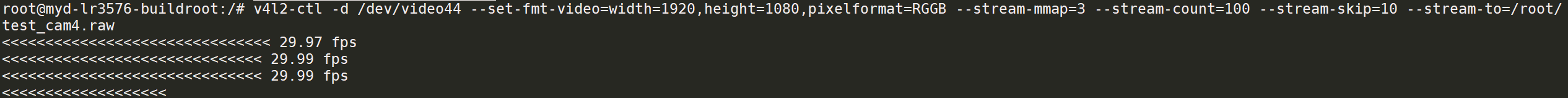

cam4: /dev/video44 — 稳定 29.97~29.99 fps
- dmesg中每个DPHY应显示 data_rate_mbps 672
- 不应出现 MIPI_CSI2 ERR1 / MIPI_CSI2 ERR2 错误
- 帧率应稳定在 30fps（实测29.97~30.00，正常）
单路 ISP 预览（GStreamer）
RAW链路确认干净后，启动rkaiq 3A server，走ISP路径验证图像质量：
# 如果前面停止了 rkaiq 3A server，这里需要重新启动
/etc/init.d/S40rkaiq_3A start
# ISP 路径预览（逐路验证）
# Camera1:
gst-launch-1.0 v4l2src device=/dev/video55 ! 'video/x-raw,width=1920,height=1080,framerate=30/1' ! waylandsink
# Camera2:
gst-launch-1.0 v4l2src device=/dev/video64 ! 'video/x-raw,width=1920,height=1080,framerate=30/1' ! waylandsink
# Camera3:
gst-launch-1.0 v4l2src device=/dev/video73 ! 'video/x-raw,width=1920,height=1080,framerate=30/1' ! waylandsink
# Camera4:
gst-launch-1.0 v4l2src device=/dev/video82 ! 'video/x-raw,width=1920,height=1080,framerate=30/1' ! waylandsink
# Camera5:
gst-launch-1.0 v4l2src device=/dev/video91 ! 'video/x-raw,width=1920,height=1080,framerate=30/1' ! waylandsink
五路同时预览

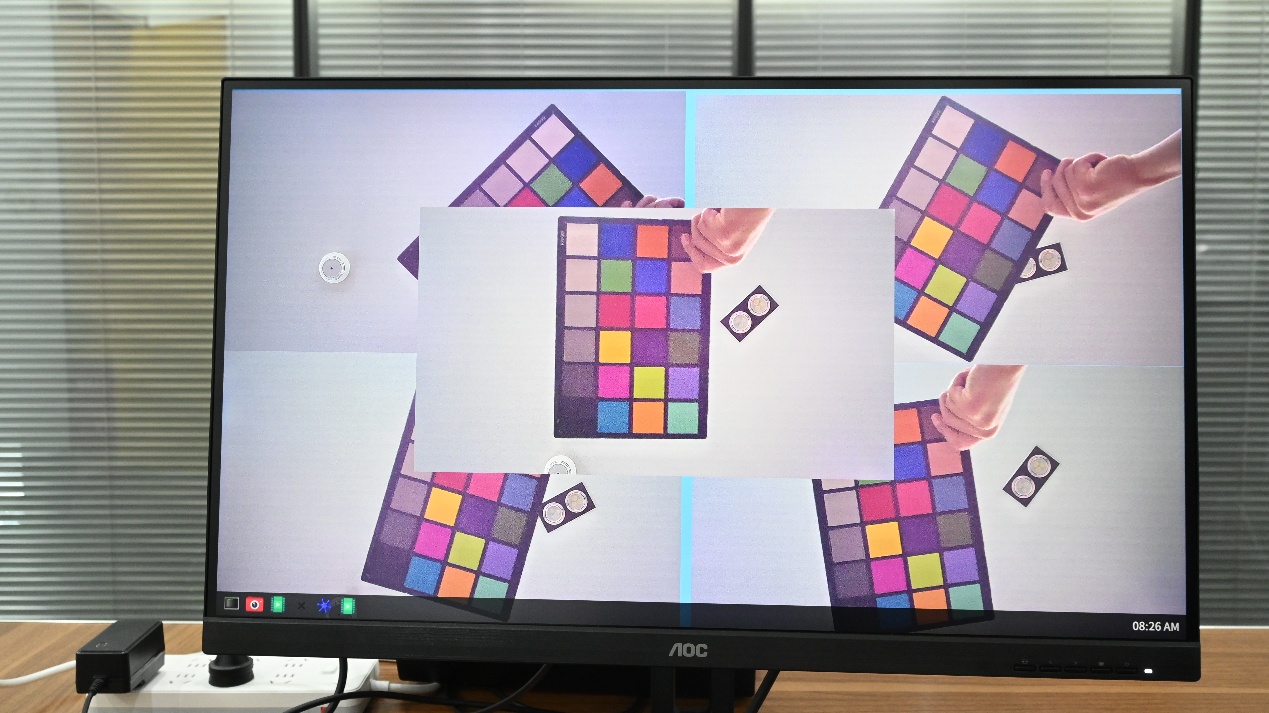

五路摄像头同时预览实录
IQ 文件帧率配置
IQ文件路径：/etc/iqfiles/ov5640_default_default.json
如需修改帧率，在IQ文件中调整：
"frmRate": {
"sw_aeT_frmRate_mode": "ae_frmRate_fix_mode",
"sw_aeT_frmRate_val": 30
}
录像存储验证流程
H.265 硬件编码（MPP）
RK3576内置硬件编码器，通过MPP接口直接调用，CPU几乎零负载。
单路录像（1080P30 CBR 6Mbps，录300帧即10秒）：
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 \
-f 300 -t 16777220 -i /dev/video55 -o ./output0.h265
实测编码输出，PSNR稳定在38dB以上，QP 20~21，码率精确锁定6Mbps：
MPP H.265编码实测：CBR 6Mbps, PSNR≈38.5dB, QP 20~21
五路同时录像（输出到U盘/SD卡）：
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 -f 300 -t 16777220 -i /dev/video55 -o /run/media/sda/output0.h265 &
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 -f 300 -t 16777220 -i /dev/video64 -o /run/media/sda/output1.h265 &
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 -f 300 -t 16777220 -i /dev/video73 -o /run/media/sda/output2.h265 &
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 -f 300 -t 16777220 -i /dev/video82 -o /run/media/sda/output3.h265 &
mpi_enc_test -w 1920 -h 1080 -rc 1 -bps 6000000:6000000:6000000 -f 300 -t 16777220 -i /dev/video91 -o /run/media/sda/output4.h265 &
码率参考（1080P30 H.265）
| 场景 | 推荐码率 | 参数 |
| 监控预览 | 4 Mbps | -bps 4000000 |
| 常规录像 | 6-8 Mbps | -bps 6000000 |
| 高质量存档 | 10-12 Mbps | -bps 10000000 |
CBR vs VBR 怎么选？
-rc 1 为恒定码率（CBR），带宽可预测，适合嵌入式监控和网络传输；-rc 0 为可变码率（VBR），同码率下画质更好，适合本地存储。五路监控场景推荐CBR，带宽规划更可控。
GStreamer 录像（MP4封装）
gst-launch-1.0 -e v4l2src device=/dev/video55 ! \
'video/x-raw,width=1920,height=1080,framerate=30/1,format=NV12' ! \
videoconvert ! mpph265enc ! h265parse ! mp4mux ! \
filesink location=/root/csi1.mp4
写在最后
五路MIPI CSI-2同时工作，本质上考验的是三件事：PLL频率对齐、DPHY时序匹配、驱动与ISP的控制权边界。把这三个问题解决了，RK3576的五路摄像头方案就能稳定落地。
从单路RAW抓流验证链路干净，到ISP预览确认画质，再到五路H.265硬件编码同时录像——整条链路在MYD-LR3576上已跑通，30fps稳定无丢帧，编码PSNR 38dB+。
