CC-Link IEFB转EtherNet/IP协议转换案例，市政给排水跨PLC通讯升级

一、项目应用场景概况

本项目落地于城市新区市政给排水智能供水泵房，承担新区居民区、政务园区、商业综合体的日常生活用水、消防储备供水、稳压保压核心任务，属于城市基础民生智能化改造重点项目。该供水系统为全天候不间断运行的核心民生设备，采用多泵变频恒压供水模式，根据城市用水峰谷时段自动调节水泵运行频率、启停数量，保障管网水压恒定、供水连续稳定，杜绝高层水压不足、低压管网爆管、水资源浪费等问题，是城市智慧水务、绿色节能改造的核心组成部分。整套系统采用分层式工业自动化控制架构，完全适配市政无人值守、远程监控、智能运维的管理需求。

系统上层远程监控与数据管理单元，采用罗克韦尔AB Micro850系列PLC作为EtherNet/IP总线主站设备，依托AB PLC稳定的总线通讯能力与远程组网优势，对接城市水务SCADA系统与工业物联网监控平台，主要负责远程下发压力设定参数、水泵启停指令、运维管控指令，同时汇总全场供水数据、设备状态数据，实现全城供水站点集中管控、数据统计、故障告警与远程运维，是整个智慧供水系统的云端管控中枢。

现场泵房本地设备控制单元，采用三菱FX5U-80MT/ES PLC搭建CC-Link IEFB高速总线网络并作为现场主站，集中管控多组变频供水机组、管网压力传感器、蓄水池水位检测器、实时流量采集模块、设备安全保护IO、水质监测终端等现场设备，负责本地恒压闭环控制、水泵变频调节、缺水保护、过载停机、故障自锁等核心现场逻辑。由于EtherNet/IP与CC-Link IEFB属于两套完全不兼容的工业总线协议，AB上层远程系统与三菱本地控制系统无法原生通讯，形成严重数据孤岛，导致远程管控失效、本地数据无法上传、运维效率低下，无法满足智慧水务无人值守、数字化管控的升级要求。为彻底解决异构总线通讯难题，项目部署塔讯TX161-RE-RE-CCIE/EIS智能网关，依托网关高效的协议转换能力与数据采集器功能，实现双总线双向数据透明传输与全域供水数据采集，适配泵房潮湿多尘、长期不间断运行、无人值守的严苛工况，助力市政供水系统实现智能化、节能化、无人化升级。

二、网关功能简介

塔讯TX161-RE-RE-CCIE/EIS工业级智能网关、工业网关、协议转换网关，专为EtherNet/IP与CC-Link IEFB双异构总线互联互通设计，采用独家双从站工作模式，可同时挂载于两条不同协议的工业总线网络，分别作为EtherNet/IP从站和CC-Link IEFB从站完成双向数据交互，无需修改主站PLC核心程序、无需更换现场设备，是工业老旧系统智能化升级、跨品牌设备组网的轻量化核心设备。设备内置高精度数据采集器，支持毫秒级数据采样、本地断线缓存、断网补发、历史数据归档，可稳定采集压力、流量、水位、设备运行频率、故障代码、能耗数据等各类工况参数，无缝对接工业物联网平台、市政监控SCADA系统、远程运维平台。硬件采用工业级宽温、防尘防潮、抗电磁干扰设计，适配市政泵房潮湿、多尘、设备长期连续运行、无人值守的特殊工况，支持标准DIN导轨快速安装，可实现7×24小时不间断稳定运行，广泛应用于市政水务、环保水处理、楼宇智能供水、工业水循环等工业自动化场景。

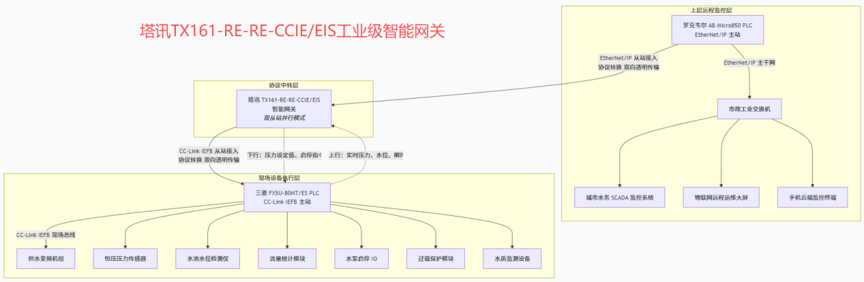

三、设备结构拓扑结构图

四、原有系统架构与项目痛点

改造前，AB Micro850 EtherNet/IP远程监控系统与三菱FX5U CC-Link IEFB本地控制系统相互独立、单独运行，两套系统无任何数据交互链路，完全依靠本地人工值守完成设备管控与运维工作。随着城市新区入驻人口增多、用水负荷持续攀升，原有孤岛式控制架构的弊端持续放大，无法适配智慧水务无人值守、精准稳压、节能降耗、远程运维的发展需求，核心痛点主要体现在五个方面。

第一，无远程管控能力，完全依赖人工现场值守。改造前上层AB监控系统无法下发任何控制指令，无法调节管网压力、无法启停水泵设备，所有设备操作、参数修改、故障复位均需要运维人员赶赴现场手动操作。市政供水为24小时不间断系统，夜间、节假日用水波动、设备故障频发，人工值守成本高、响应滞后，突发水压异常、设备故障无法及时处置，极易引发高层停水、管网超压爆管、设备烧毁等安全隐患，民生供水保障稳定性不足。

第二，现场供水数据无法上传，管控完全盲目。三菱FX5U本地系统采集的管网实时压力、蓄水池水位、瞬时流量、水泵运行频率、设备故障代码、单泵能耗等核心供水数据，仅存储在本地PLC寄存器中，无专业数据采集器进行集中采集与云端上传。水务SCADA系统与工业物联网平台无法获取实时供水工况数据，管理人员无法远程掌握管网运行状态，只能依靠人工巡检记录数据，数据滞后、误差大，无法实现精准调压、错峰供水、能耗优化，水资源与电力能源浪费严重。

第三，传统改造方案成本高、风险大、停水影响恶劣。两套PLC总线协议原生不互通，若采用加装原装通讯模块的传统改造方案，AB、三菱专属通讯硬件采购成本超3万元，且需要大规模重构两端PLC程序逻辑。市政供水系统不允许长时间停机，传统改造至少需要48小时停水施工，将造成整片城区停水事故，影响居民生活与企业生产，社会影响恶劣。同时程序大规模改动极易破坏原有成熟的恒压供水、变频调节、安全保护逻辑，引发供水不稳、设备频繁启停等故障，改造风险极高，无法落地实施。

第四，设备故障被动处置，安全隐患突出。原有系统无远程故障告警功能，水泵过载、变频故障、压力超标、水位过低/过满等异常情况无法及时上传，只能依靠巡检人员现场发现。隐性故障、参数漂移、设备老化无法提前预判，经常出现设备带病运行、突发停机停水的情况，不仅缩短水泵机组使用寿命，还严重影响城区供水连续性与稳定性，市政供水安全保障等级偏低。

第五，普通转换设备稳定性差，适配市政工况能力不足。泵房环境潮湿、粉尘堆积、变频设备密集，电磁干扰严重，前期试用普通通讯转换模块，频繁出现数据丢包、参数漂移、通讯闪断问题，导致远程参数不准、稳压控制失效、水泵频繁误启停，严重干扰供水系统稳定运行，制约市政水务工业自动化与智慧化升级进程。

五、整体解决方案

结合本项目AB Micro850 EtherNet/IP远程主站+三菱FX5U CC-Link IEFB本地主站的异构总线架构，围绕“不停机改造、零程序改动、远程可控、数据可视、无人值守、稳定节能”的核心改造目标，采用塔讯TX161-RE-RE-CCIE/EIS工业网关双从站轻量化协议转换解决方案，轻量化打通双总线数据壁垒，构建“远程指令下发-本地精准执行-工况数据上传-远程告警运维-能耗数据统计”的智慧供水全流程数字化闭环体系。

（一）项目硬件配置清单

（二）组网架构设计

整套系统采用双总线物理隔离、网关透明中转的高可靠组网模式，彻底适配泵房恶劣工况。AB Micro850 PLC接入中控工业交换机，通过防潮屏蔽网线对接网关EtherNet/IP端口，网关以标准从站身份接入EtherNet/IP总线，接收上层远程压力设定、设备启停、运维控制指令；三菱FX5U PLC搭载CC-Link IEFB总线模块接入泵房现场工业交换机，对接网关CC-Link IEFB端口，网关作为远程从站被三菱主站轮询读写。两条总线网络物理独立、互不干扰，杜绝潮湿环境引发的网络串扰与风暴问题，所有跨协议数据解析、转换、转发均由网关独立完成，全程不修改原有恒压供水、变频调节、安全保护核心程序，改造零风险、不影响正常供水。

（三）网关数据映射与功能配置

结合市政恒压供水控制逻辑与智慧水务管控需求，精细化配置双向数据映射区间。下行数据通道（AB中控→三菱本地）分配180字节数据空间，主要传输管网压力设定值、高低压保护阈值、水泵启停指令、变频频率限定、安全联锁复位信号、运维锁定指令；上行数据通道（三菱本地→AB中控）分配200字节数据空间，上传管网实时压力、蓄水池水位、瞬时供水流量、各水泵运行频率、设备运行状态、故障代码、实时能耗、累计供水量。网关内置高性能数据采集器，支持毫秒级不间断采样，具备断线缓存、数据自动补发、本地数据存储功能，保障供水工况数据零丢失，同步将全域数据实时推送至工业物联网水务平台与SCADA监控系统，实现供水数据可视化、故障远程告警、能耗精准统计。同时开启链路心跳检测、断线自动告警、数据校验纠错功能，保障系统7×24小时不间断稳定运行，适配无人值守管控模式。

六、项目详细实施过程

本项目利用城市供水低峰凌晨窗口期错峰施工，全程仅短时微调停机，无长时间停水影响，最大限度保障民生供水稳定，整体实施流程轻量化、标准化、零风险，分为硬件防潮安装布线、网关参数固化配置、PLC通讯子程序编写、点对点通讯调试、全线满载联调五大阶段有序落地。

第一阶段：硬件防潮安装与标准化布线。将TX161智能网关卡装至泵房控制柜防潮DIN导轨，接入稳定24VDC供电，完成设备接地、防潮防尘、防静电处理，适配泵房高湿、多尘工况。严格区分EtherNet/IP与CC-Link IEFB专用防潮屏蔽网线，分别接入对应工业交换机端口，执行强弱电分槽布线，通讯线缆远离水泵大功率动力线缆、变频线缆，规避电磁耦合干扰。完成线路导通、绝缘、阻抗匹配测试，规范接入总线终端电阻，保证总线信号稳定无衰减、无失真，筑牢硬件通讯稳定基础。

第二阶段：网关参数配置与固化存储。调试电脑直连网关调试端口，启动塔讯专属配置软件，优先配置EtherNet/IP从站参数，精准匹配AB Micro850网段地址，设置通讯刷新周期、输入输出字节长度、从站设备编号；随后切换CC-Link IEFB配置界面，适配三菱FX5U总线参数，设置网关逻辑站号、占用站点数量，开启链路心跳检测、断线远程告警、本地数据缓存、故障日志记录功能。按照供水工况数据清单完成双向寄存器一一精准映射，将所有配置参数固化至网关闪存，断电永久保存，无需重复调试配置。

第三阶段：两端PLC通讯子程序编写。AB Micro850端使用Connected Components Workbench软件，新增轻量化后台EtherNet/IP通讯子程序，周期扫描网关上传的供水工况与设备数据，同步下发远程控制与参数调节指令，子程序优先级最低，不干扰上层远程监控主逻辑。三菱FX5U端使用GX Works3软件，新增CC-Link IEFB从站读写子程序，周期性接收上层远程参数与控制指令，同步上传现场供水压力、水位、设备状态、能耗数据，完全不影响本地恒压稳压、变频调节、安全保护核心工艺逻辑，保障供水稳定性不受改造影响。

第四阶段：点对点双向通讯精准调试。分段完成双向通讯校验测试，下行测试：中控远程修改管网压力设定值、启停水泵设备，三菱PLC实时同步执行指令，参数调节精准、设备响应及时、无延迟偏差；上行测试：人为模拟水压超标、水位过低、水泵过载、变频故障等场景，现场异常数据与故障代码可实时上传至中控SCADA系统与物联网大屏，远程弹窗、短信同步告警。长时间高频数据传输测试，实测通讯延时稳定在10ms以内，数据传输精准稳定，完全满足市政供水实时管控需求。

第五阶段：全线满载联调与72小时拷机测试。恢复泵房24小时常态化供水运行，全天候监测网关通讯状态、总线报文、工况数据完整性、远程指令执行精度，微调网关数据刷新周期，优化远程控制响应速度与数据采集精度。全面验证远程调压、设备启停、数据上传、故障告警、能耗统计全流程功能，所有指标达标后，网关正式投入常态化不间断运行。

七、实施前后效果量化对比

八、项目总结

本市政智能恒压供水系统改造项目，依托塔讯TX161-RE-RE-CCIE/EIS工业网关、智能网关成熟稳定的双从站协议转换技术，以低成本、零停水、零风险的轻量化改造方式，成功打通罗克韦尔AB EtherNet/IP与三菱CC-Link IEFB两大异构总线协议的通讯壁垒。项目全程保留原有成熟的恒压供水、变频调节、安全保护核心控制逻辑，仅通过网关部署实现跨品牌PLC系统的双向数据透明交互，完美适配市政泵房潮湿多尘、无人值守、7×24小时连续运行的特殊工况，精准契合城市智慧水务、节能水务、民生保障的升级需求。

网关搭载的高性能数据采集器，实现了管网压力、水位流量、设备状态、故障信息、运行能耗的全域实时采集与工业物联网云端同步，彻底解决了传统市政供水系统人工值守成本高、远程管控缺失、数据盲区大、故障响应慢、能耗浪费严重等行业痛点，全面完善了市政供水工业自动化与数字化智慧管控体系。改造后泵房实现无人值守、远程监控、精准稳压、节能降耗、故障预警的智能化升级，供水稳定性与民生保障能力显著提升，运维成本大幅下降。本方案通用性、可复制性极强，可广泛应用于城市市政供水、乡镇水务、工业循环水、环保水处理等各类水务智能化改造场景，是民生基础工程轻量化数字化升级的优质标杆方案。
