随着便携电子设备、车载电源系统以及储能BMS等领域的快速发展，宽输入/宽输出电压的应用场景越来越普遍。在这种背景下，升降压型（Buck-Boost） 电路凭借其天然的电压双向升降能力，成为了实现输入与输出灵活适配、确保电能稳定传输的核心拓扑，其重要性不言而喻。
在 Buck-Boost 电路的各个组成元件中，功率电感是极为关键的一环。它不仅负责能量的存储与释放，还承担着平滑电流、抑制纹波的任务。电感参数设计得是否合理，性能优劣如何，直接影响整个转换器的工作效率、稳定性以及长期运行的可靠性。
一、Buck-Boost转换器工作原理

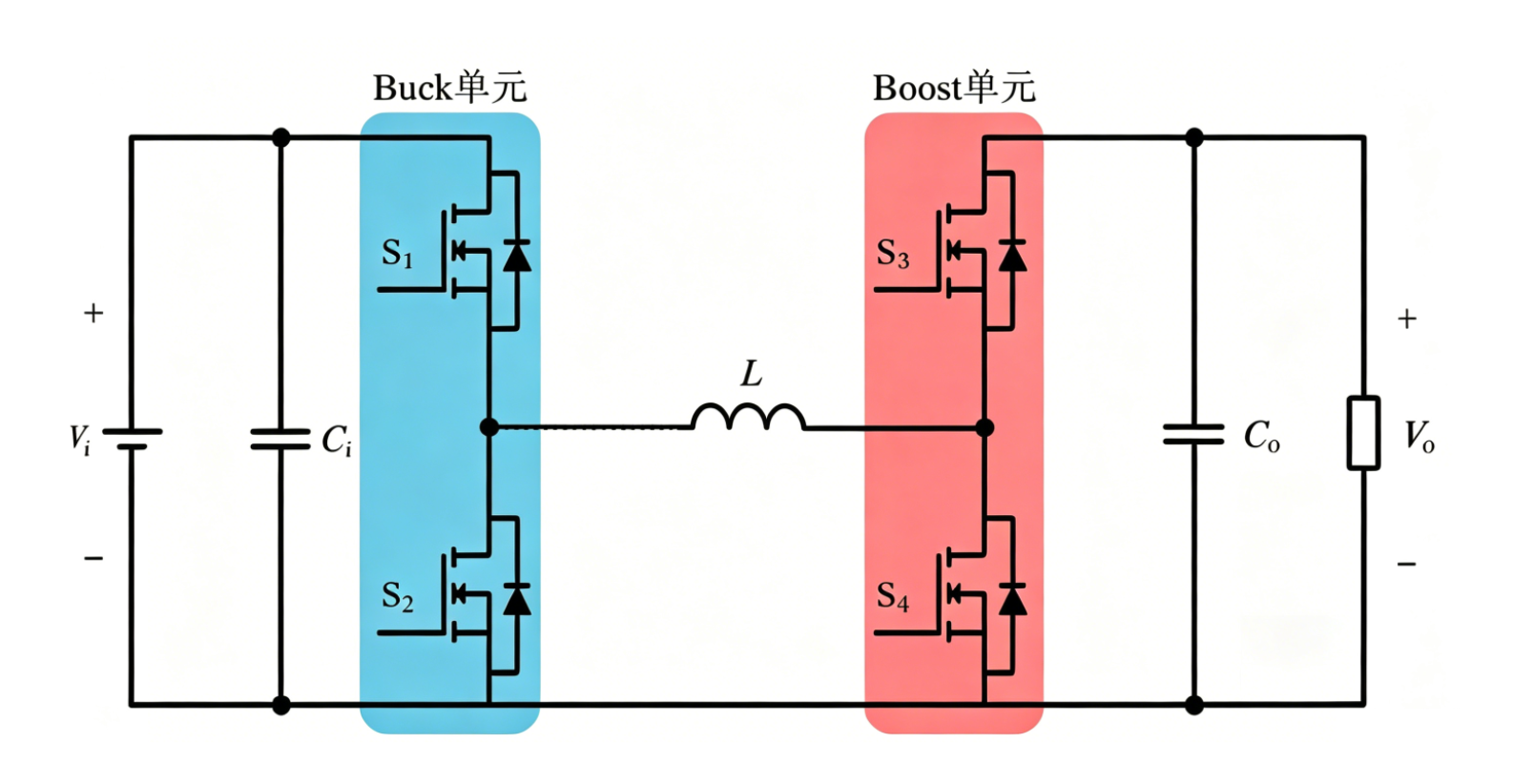

四开关Buck-Boost转换器是非常经典的DC-DC拓扑，它结合了Buck（降压）和Boost（升压）转换器的特点，是Buck降压转换器和Boost升压转换器的级联拓扑进一步演化而成，两者共用功率电感。
转换器的两个桥臂上的四个开关管分别承担不同的任务：同一桥臂的开关管S1/S2组成Buck单元，其中上桥臂开关管S1为Buck单元的主控开关管，占空比D1，开关管S2的占空比为（1-D1）；同一桥臂的开关管S3/S4组成Boost单元，其中下桥臂开关管S3为Boost单元的主控开关管，占空比D3，开关管S4的占空比为（1-D3）；整体转换器的电压增益为M=D1/(1-D3)。
与单开关传统Buck-Boost不同，四开关同步Buck-Boost转换器通过S1/S3对角同步导通、S2/S4互补续流的控制方式，实现输出电压与输入电压同相（极性相同）。该拓扑可在Vin>Vout（降压模式）、Vin≈Vout（Buck-Boost过渡模式）、Vin<Vout（升压模式）三种工况下无缝切换，广泛应用于输入输出电压范围重叠的宽压应用场景。
Buck-Boost转换器里只有一颗电感，但这颗电感有两种不同的工作模式：在Buck单元主控开关导通时，电流经电压输入正极→S1→电感L→S4→负载→地（GND）路径形成回路，电感电流上升，电能以磁能形式存进去；断开后，电感电流不能突变，磁能释放，通过Boost单元主控开关，形成电感L→负载→S2→地（GND）→S3→电感L续流回路，维持负载电流连续。这个“一存一放”是所有开关电源的通用原理，电感的充放电回路会随着上下管的状态切换而来回切换。
在Buck模式下电感经S1-L-S2路径充电，在Boost模式下电感经S3-L-S4路径储能。由于Buck-Boost的输入电压范围往往很宽，经常性导致电感上的纹波电流变化也很大。大纹波意味着损耗大，因此通过降低电感的DCR，提高工作频率，可以实现对大纹波电流下损耗的控制。
二、功率电感对Buck-Boost转换器的影响
如前所述，Buck-Boost转换器中电感承受的电流应力远高于单一降压或升压拓扑。要合理选型，需从电感值（L）、饱和电流（Isat）、交直流电阻（ACR/DCR）和工作频率（f）四个维度逐一量化其影响，分别讨论各参数对转换器性能的作用机制。
1.电感值（Inductance）
电感值大小直接影响转换器的导通模式、电流纹波及动态响应速度。电感值较大时，电流纹波小，可使输出电压更平滑，利于提高转换器效率与稳定性，但会导致转换器动态响应变慢，在负载突变时不能迅速调整输出电压。电感值过小时，虽动态响应快，但电流纹波大，增加功率器件损耗，降低转换器效率，甚至可能引发电路振荡，影响系统正常工作。在实际设计中，需综合考虑转换器工作模式、负载特性及性能指标要求，精准选择电感值。
2.饱和电流（Saturation Current）
当电感电流上升至超出磁芯材料的线性工作区时，磁通密度达到饱和，电感量急剧下降，电感不再具备有效的储能与限流能力。在Buck-Boost转换器中，由于全功率路径仅依赖单颗电感完成能量传递，电感饱和将直接导致电流失控、纹波电流剧增，进而引发功率开关管过流应力超标，直至造成器件永久性损坏。
3.交直流电阻（ACR/DCR）
电感器的电阻包括直流电阻DCR和交流电阻ACR。DCR是绕组线圈在直流条件下的内阻，其值越低，通入电流时产生的功耗越小，从而有助于提高整体效率；ACR指电感在特定开关频率下的等效交流电阻，它反映了绕组趋肤效应、邻近效应以及磁芯损耗的综合作用。频率越高，ACR增加越明显。
在选型时，应优先选择具有低DCR/ACR，高频特性适配的产品，降低损耗，提高变换器效率。
4.工作频率（Operating Frequency）
提高开关频率是缩小Buck-Boost转换器无源元件体积、提升功率密度与动态响应速度的有效途径。然而，频率的提升会带来一系列高频寄生效应。随着工作频率升高，电感的趋肤效应与邻近效应加剧，绕组交流电阻显著增加，导致高频损耗大幅上升。同时，磁芯材料的高频损耗（磁滞损耗、涡流损耗）随之增长，温升问题更为突出。
新一代电源管理转换器不再依赖定频运行，而是在负载变化时调整工作频率来保持全负载范围高效率。这就要求磁性材料在200kHz~1MHz整个频段内，甚至更高频段内都能保持低损耗，而不是只在某一个最佳频率点表现优异。因此，在设计中需选用具备良好高频特性的电感器产品（如低损耗磁粉芯、铁氧体材料等），并在损耗与体积之间进行合理权衡，以保证系统在不同频段内的高效稳定运行。
三、Buck-Boost电路功率电感推荐
如前文所述，在四开关Buck-Boost这类高电流应力、宽工况波动的应用中，采用扁平线大电流分立电感方案，能够在DCR损耗、高频ACR损耗、饱和抗冲击能力及体积占用等维度上实现更优的综合平衡，是提升转换器整体效率与长期可靠性的理想选择。

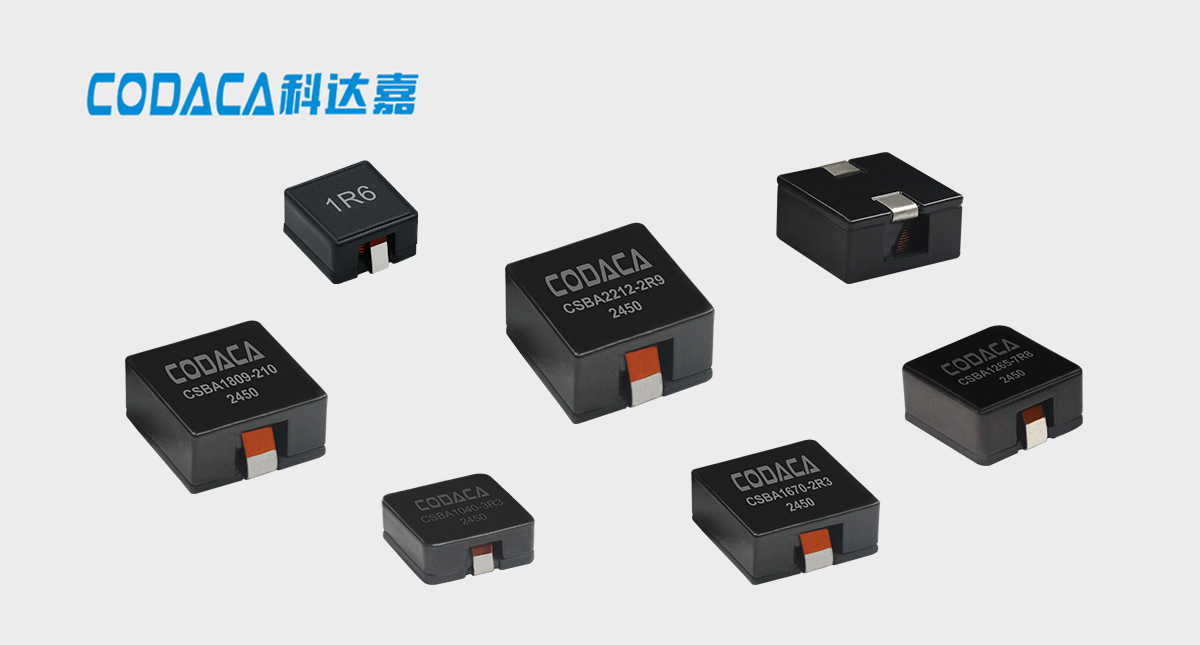

1、紧凑型大电流电感CSBA
紧凑型大电流电感CSBA系列采用科达嘉自主研发的低损耗磁芯材料，具有优异的软饱和电流特性与极低的直流电阻；磁屏蔽结构设计，电磁兼容性能优异，可显著抑制高频电磁干扰（EMI）辐射。轻薄型设计，适合高密度贴装，是一款适配氮化镓电路方案的轻薄型电感。
可广泛应用于氮化镓电源的DC-DC转换器、开关稳压器等核心模块。在AI服务器电源或新能源设备中，其大电流处理能力和高频适应性能够支持高功率密度的电源设计，同时保障系统长期稳定运行。
紧凑型大电流电感CSBA

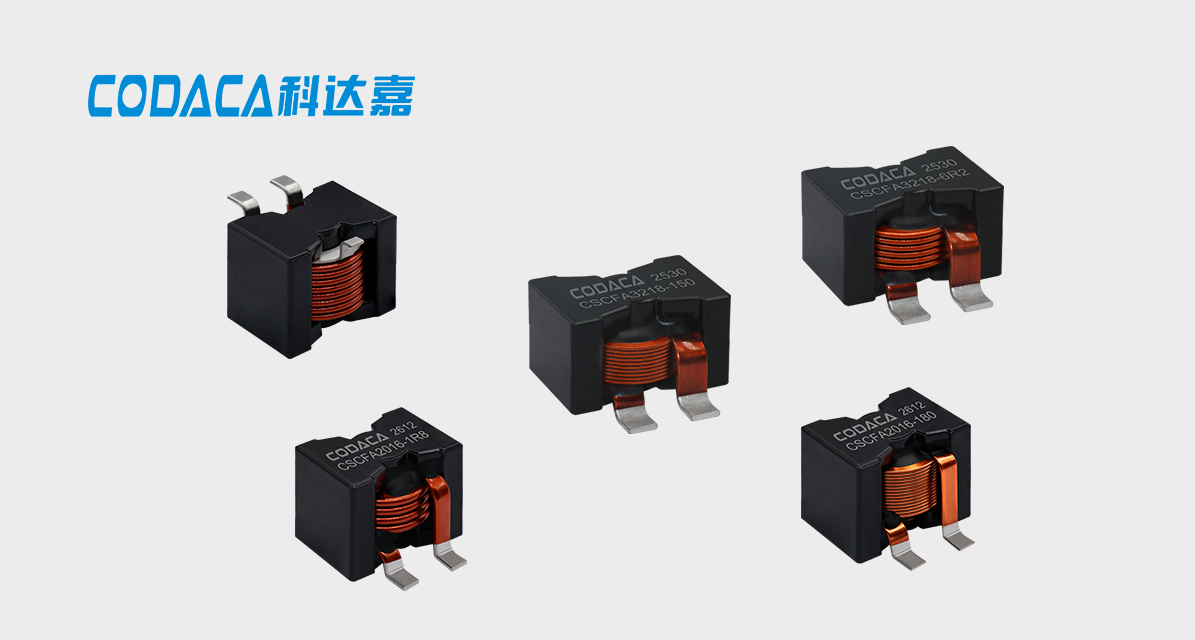

2、超级大电流电感CSCFA
超级大电流电感CSCFA系列采用低科达嘉自主研发的低损耗磁芯材料，具有低损耗，高效率，应用频率宽，适用范围广等特点。扁平线绕组设计，良好的散热性和低温升；优异的直流偏置能力，可以处理瞬间高峰值电流；宽闭合磁路，有效减少电磁辐射和传导干扰，提升电磁兼容性(EMC) ，可广泛应用于新能源、工业控制、大电流电源与电池管理、分布式电源DC-DC转换器、人工智能等领域。
超级大电流电感CSCFA
3、超级大电流电感CPCFA
超级大电流电感CPCFA系列采用扁平线绕组，低阻抗、高饱和、低温升。闭合磁路设计，能有效减少电磁辐射和传导干扰，提升电磁兼容性。该系列产品电感值和直流偏置能力受温度影响小，具有高稳定性，可广泛应用于DC-DC转换器、大电流开关稳定器、光伏逆变器、工业控制、新能源等领域。
超级大电流电感CPCFA
四、DC-DC转换器电感快速选型
为帮助工程师实现对功率电感的快速精准选型，科达嘉自主研发了选型工具。选型工具具有功率电感搜索、DC-DC转换器电感器选择、功率电感损耗计算、替代品搜索等8大功能。
其中，DC-DC转换器电感选型工具通过选定输入输出电压、开关频率、纹波电流以及拓扑等转换器参数，计算所需的电感值范围，查询器件型号并进行性能比对分析。本工具可以为同步/非同步的升压/降压转换器，以及SEPIC转换器推荐合适的电感器物料。
功率电感是 Buck-Boost 转换器的核心元件，承担着能量存储与释放、电流纹波抑制的关键功能，其性能直接决定了转换器的效率、稳态精度与长期可靠性。与单一降压或升压拓扑不同，Buck-Boost 需在宽输入/输出电压范围内工作，电感要同时适应降压与升压两种模式下的不同电流应力与纹波条件，这对电感的线性度、饱和特性及高频损耗提出了更高要求。
随着 Buck-Boost 在便携电子、车载电源、储能系统等领域的应用不断深化，电感正朝着高功率密度、高频化、集成化方向发展。面对这些趋势，科达嘉电子从磁芯材料配方、绕组结构优化及热管理设计入手，持续提升电感产品的饱和电流与损耗特性，为 Buck-Boost 转换器的性能演进提供可靠支撑，助力宽电压范围场景在分布式能源与车载电气化等领域实现更高效、更稳定的电能转换。
