国产精密运放评审：ASL8522S 的 ±1.5μV 与抗辐照是否名副其实

一、精密测量的毫微伏战场

当系统要测的是热电偶几微伏、桥式传感器毫伏级、或者星上微弱遥测时，运放自身的失调电压会直接污染信号。普通运放失调几毫伏，对这种场景是灾难——你以为测到的是传感器，其实叠加了一颗运放的固定偏差，而且这个偏差还会随温度漂移，今天校准好了，明天温变又偏了。在商业航天、核电站、机器人里的高精度采集，这类毫微伏级信号是常态：一颗称重桥的满量程可能只有几十毫伏，若运放失调就有几毫伏，有效分辨率直接腰斩。更糟的是长期漂移：航天器要在轨工作数年，地面无法重新校准，运放的温漂必须极小。国科安芯 ASL8522S 用斩波稳零技术，把失调压到典型 ±1.5μV、温漂 ±0.008μV/℃，正是为这类毫微伏战场而生——它要让系统在数年之后、在温差极大的环境里，读数依然可信。

用数字感受紧迫性：12 位 ADC 的 1 LSB 在 5V 量程下约 1.2mV；若运放失调就有几 mV，等效于若干个 LSB 被一颗运放吃掉，有效分辨率直接缩水。而温漂会让这顿吃掉随温度移动，今天校准的零位明天就偏了。航天与核电系统往往数年无法重新校准，温漂必须极小——这正是 ASL8522S ±0.008μV/℃ 存在的意义，它把长期的零点漂移锁死在微伏级。

二、ASL8522S 是什么

ASL8522S 是双通道、轨到轨输入输出的精密运算放大器，采用斩波稳零技术，让失调电压与失调温漂拥有极佳的长期稳定性。单路静态电流仅 21μA，却实现 350kHz 带宽、115dB 的开环增益/共模抑制/电源抑制。输入偏置电流全温稳定在 80pA，高输入阻抗类应用无需随温度做校准补偿。单电源 1.8V 至 5.5V、双电源 ±0.9V 至 ±2.75V，SOP8 封装，商业航天级抗辐照。它不求快，求的是准——把直流精度与长期稳定做到极致，是精密测量链里最该被信任的那一级。一颗 SOP8 内含两路独立精密运放，可以一路做前端跟随、一路做差分放大，正好凑成一个仪表放大器的核心，既省板面积又保证两路参数高度匹配。

双通道在仪表放大里价值极大：经典三运放结构前端两路跟随器必须高度匹配，同一颗料内的两通道天然比两颗分立运放匹配得更好，共模抑制比更容易做高。21μA/通道的电流在 5V 下每通道仅 0.1mW，长期在轨的能耗预算极易通过；1.8V 的最低供电也让它能在低电压系统中直接工作，不必再升压。

三、关键参数与系统适配

几个数决定它的精度：输入失调电压典型 ±1.5μV（最大 ±8μV），温漂 ±0.008μV/℃；电源抑制比 PSRR 105–115dB，共模抑制比 CMRR 100–115dB；输入偏置电流 ±80pA，失调电流 ±100pA；噪声 0.1–10Hz 内 1.1μVpp，1kHz 噪声密度 50nV/√Hz，10Hz 电流噪声 100fA/√Hz。输入电压范围约 (V−)−0.1 至 (V+)+0.1，轨到轨；输出高 4.90–4.99V、低 30–50mV（5V 供电），短路输出电流 ±5mA。增益带宽积 350kHz、压摆率 0.23V/μs——它不追速度，追的是准。这些参数合起来，让它稳稳站在精密测量的第一级：极低的失调与温漂保证直流精度，115dB 的 CMRR/PSRR 保证共模与电源扰动被强力抑制，1.1μVpp 的低频噪声保证微伏信号不被自身噪声淹没。

115dB 的 CMRR/PSRR 要真正用出来，靠的是对称布局：差分对的两根走线要等长等距、远离噪声源，电源退耦要紧贴引脚。否则纸面 115dB 会因布局不对称打折。1.1μVpp 的 0.1–10Hz 噪声意味着在直流与超低频段，运放自身引入的扰动极小，微伏信号不会被自身噪声淹没；这对称重、测温、遥测这类缓慢信号的精度是硬支撑。

四、典型应用：差分与仪表放大

ASL8522S 极适合构建差分放大器、有源低通滤波器与三运放仪表放大器。基于它的差分放大器可把两路输入做减法、抑制共模，实现差分转单端；用三片可搭经典三运放仪表放大器，前端两路电压跟随器保证高输入阻抗，增益由电阻比决定。这些结构在星载遥测、核电仪控、机器人力觉里都是标配。由于失调与温漂极低，仪表放大器的前端增益可以放心做高，把微弱差分信号先放大再送后级，而不必担心第一级的固定偏差被一同放大——这是它相对普通运放的最大价值。举例：热电偶输出仅数十微伏每摄氏度，若前端增益做到 100 倍，普通运放几毫伏的失调会被同步放大到几百毫伏，直接淹没信号；而 ASL8522S 的 ±1.5μV 失调被放大后也仅 0.15mV，远小于信号，测量可信度天差地别。

量化一下价值：热电偶灵敏度约 40μV/℃，若前端增益做到 100 倍，普通运放几 mV 的失调被放大到几百 mV，直接掩盖数十度的温度变化；而 ASL8522S 的 ±1.5μV 失调被放大后也仅 0.15mV，远小于信号，测量的可信区间被打开了。桥式称重同理：满量程几十 mV 的桥，前置高增益下普通运放的失调就是不可接受的误差源，斩波稳零则把它压到噪声地板以下。

五、可靠性与抗辐照底座

ASL8522S 商业航天级公开 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，−55℃ 至 125℃ 全温域。它面向商业航天、核电站、机器人。多数进口精密运放不承诺抗辐照、温域只到 85℃，在航天与核电场景就是能不能用的分水岭；ASL8522S 把这项指标写清，等于给精密采集链上了保险。再加上斩波稳零带来的长期稳定，它在可靠与精度两个维度同时给出答案——对系统而言，多的是在极端环境里也成立的测量可信度。精密测量的失效同样常是静默的：读数慢慢偏、却不归零，比彻底坏更危险；抗辐照与宽温域把这种慢漂移关进了笼子，是航天与核电系统愿意为它多付的确定性。

把可靠性落到任务语言：精密测量的失效同样是静默的——读数缓慢偏移却不归零，比彻底坏更危险，因为不会被告警捕获。SEL/SEU≥37、TID≥100krad 加 −55~125℃ 把这种慢漂移与辐射诱发失效都关进笼子；对航天与核电，愿意为它多付的正是长期在轨、在役的测量可信度。它不快，但在它该出现的精密低速区，几乎没有更稳妥的国产选择。

图：ASL8522S 精密斩波稳零运放结构

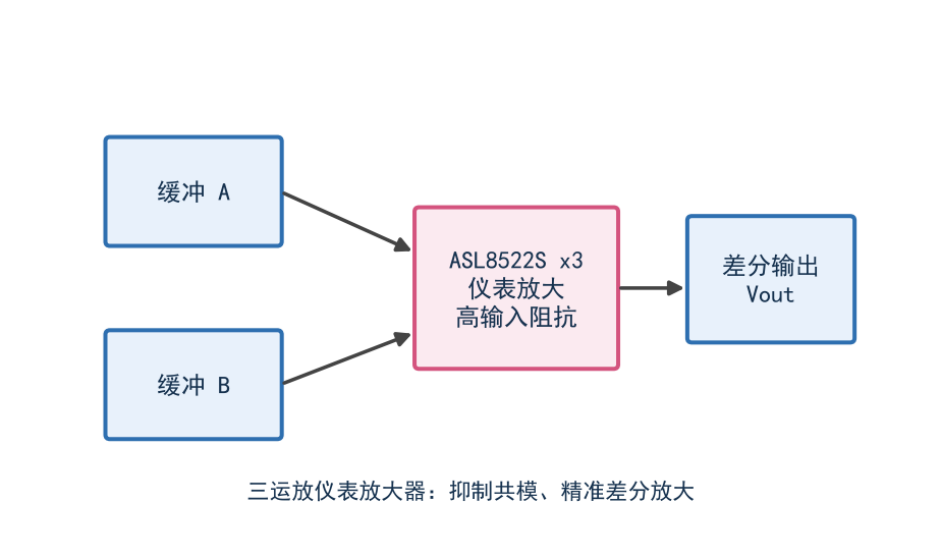

图：ASL8522S 构成的三运放仪表放大器

六、评审视角：指标逐项拆解

从评审口径拆解。其一，精度：失调 ±1.5μV、温漂 ±0.008μV/℃，达到精密运放第一梯队，对毫微伏测量是硬通货；最大失调 ±8μV 也在精密档合理区间。其二，功耗：21μA/通道，在精密运放里极省电，电池与在轨友好，长期在轨的能耗预算容易过。其三，抗辐照：SEL/SEU≥37、TID≥100krad，航天核电可用，且是少数公开承诺的精密级国产料。其四，代价：带宽仅 350kHz、压摆率 0.23V/μs，不适合高速；评审需确认应用落在精密低速区，否则是错配而非缺陷。综合给它在抗辐照精密运放里 8.6/10——精度与功耗双优，前提是速度与场景匹配，这是评审要替总体单位把关的关键点。

七、国产替代可行性

国产替代可行性：进口精密斩波/零漂移运放（如 LTC/ADA 系列）精度可接近，但抗辐照普遍不承诺、温域只到 85℃、且单价高。ASL8522S 在航天核电与精密低速场景里是可替代且更省电的选项；常温高速场景要确认带宽匹配。替代动作：①SOP8 引脚比对；②全温域失调实测验证 ±0.008μV/℃；③把抗辐照写进保证值。结论：航天级精密替代成立，前提是速度匹配。它用 21μA 的功耗换进口零漂移料的高价，性价比突出。

八、全生命周期成本与风险登记

全生命周期成本与风险登记表：①器件成本——SOP8 双通道精密运放，单颗适中，但省下进口零漂移高价。②供货风险——国产可控。③失效率风险——抗辐照+宽温域，航天核电失效率低、运维省心。④验证成本——全温域失调实测 + 斩波纹波滤波设计，一次性。⑤风险项：带宽仅 350kHz，误用高速场景会翻车。总体：以验证换长期精度可信，TCO 优于进口精密档，特别适合长寿命、难维护的在轨与核电系统。

九、评审结论

评审结论：ASL8522S 精度与功耗双优、抗辐照公开，是航天级精密运放的优选替代。前提是速度匹配精密低速区，再把抗辐照写进保证值。它用极低的功耗，换来了进口精密料高昂单价之外的另一个答案——国产、可靠、且长期稳定。
