为什么航天电子设备离不开一颗“看门狗”
在卫星、火箭、深空探测器里，主控 MCU / DSP 一旦程序跑飞、死循环，或者供电被一次太阳风暴引发的电压波动打断，整星就可能失联。地面无法随时派人去按复位键，必须让设备“自己看着自己”：上电时稳稳复位、跑飞时强制重启、电压异常时提前预警。更麻烦的是，太空里的单粒子效应会让程序跑飞的概率比地面高得多，“自愈”能力不是加分项，而是必选项。把这几件“保命”的事交给分立元件，不仅占板面积大、布线复杂，失效点也从一个变成好几个。国科安芯的 ASL706S，正是为这种场景而生的一颗四合一监控器——它把上电复位、看门狗、手动复位和电源故障监测，全部塞进一颗 SOP8，让单板计算机的可靠性从“靠运气”变成“靠设计”。
ASL706S 是什么：一颗芯片顶四颗
ASL706S 是带看门狗和手动复位功能的电压监控器，用一颗 SOP8 把四项功能集成在一起，既省料又降低失效概率。具体是哪四件？第一，上电 / 掉电 / 电压波动条件下输出复位，而且 VCC 低至 1.2V 仍保证 RESET 有效，不会在最低压段“假启动”；第二，独立看门狗定时器，超过 1.6 秒（典型）没收到喂狗信号就拉低 WDO，专门对付程序跑飞；第三，基于 1.2V 基准的电源故障比较器（PFI / PFO），可以监测上电、电池低压或其它第二路供电；第四，低电平有效的手动复位输入（MR），可接按键或外部逻辑。对比“复位 IC + 独立看门狗 + 电压检测”的分立方案，ASL706S 把元件数量、布线复杂度和失效点一并压下来——对航天单机这种“少一颗料、少一个隐患”的场景，价值很明显。
关键电气参数：每一项都为“不宕机”服务
下面这些参数不是用来“好看”的，每一项都对应一个真实风险点：
工作电压 1.2V ~ 5.5V：保证在 VCC=1.2V 时 RESET 仍为有效低电平（≤0.4V），覆盖最危险的低压盲区。
复位阈值 3.08V（范围 2.94 ~ 3.21V），带 15mV 迟滞、温漂仅 30ppm/℃：迟滞防止电源抖动时在阈值附近反复复位。
复位脉宽 200ms（典型，100 ~ 460ms）：给 MCU 留出足够的启动时间，避免“刚复位又断电”。
看门狗周期 1.6s（典型，1.0 ~ 3.7s），WDI 可识别短至 50ns 的脉冲：喂狗窗口宽、不漏检。
手动复位 MR：内置上拉，低于 0.1×VCC 即触发，150ns 脉宽即可响应。
静态电流最大 50μA：适合长期待机、电池供电的星上设备。
ESD：HBM ±4000V、MM ±200V，产线与插拔更耐造。
商业航天级可靠性：TID ≥100krad(Si)，SEU / SEL ≥37 MeV·cm²/mg；工作温度 -55℃ ~ +125℃。

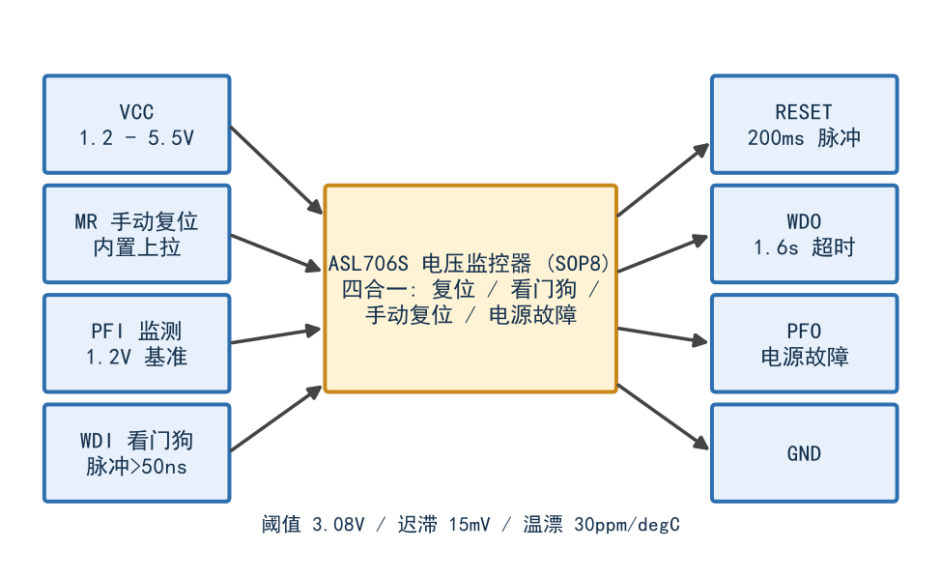

ASL706S 四合一功能架构
典型应用拓扑：一颗管住整板上电与 watchdog
把典型接法串起来看，就能体会“四合一”的妙处：MCU 的一个 IO 周期性翻转，接到 ASL706S 的 WDI 喂狗；RESET 直接连 MCU 复位脚；MR 接一个人工按键（内置上拉，按下接地即复位）；PFI 通过电阻分压接到 12V 母线——当 5V 系统跌到复位阈值以下，或 12V 母线跌到约 11V 时，PFO 先给出预警、RESET 再拉低复位，系统有机会有序关机而非突然黑屏。工程上还要注意两点：VCC 与 GND 间就近放一颗 0.1μF 去耦电容，压住电源纹波；若 MCU 复位脚是双向的，要在 RESET 与 MCU 间串一颗 4.7kΩ 缓冲（手册 5.7），避免逻辑电平打架。一颗芯片，就把“上电复位 + 程序跑飞看门狗 + 电源故障预警 + 人工复位”四件事全包了，特别适合板上只有一颗主控、却要万无一失的航天单机与工业控制器。

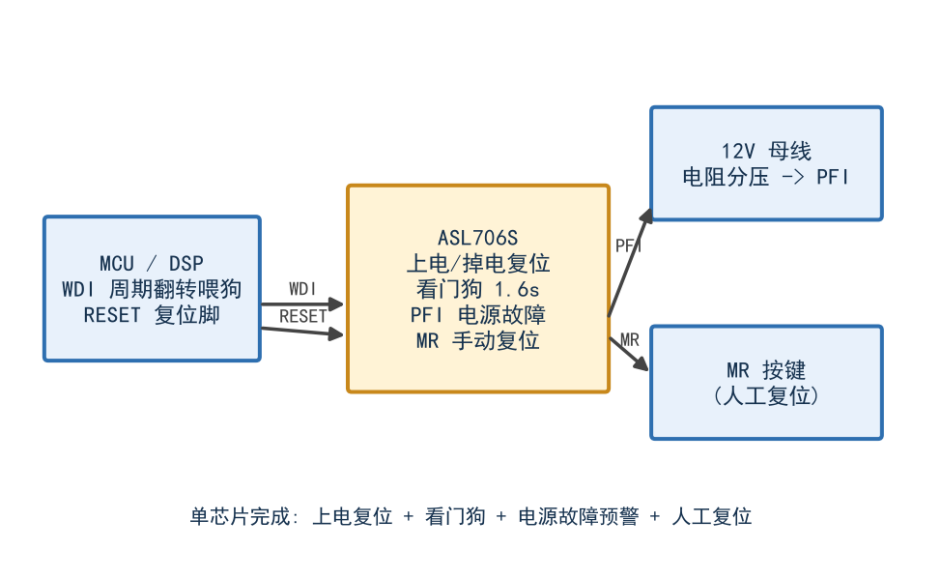

ASL706S 单芯片监控应用框图
国产化评审清单：这颗能否替掉进口监控器
按六个维度打分：①功能覆盖——复位 / 看门狗 / 手动复位 / 电源故障四合一，覆盖度满分；②抗辐照——TID≥100krad、SEU/SEL≥37，满足商业航天级；③温度——-55℃~+125℃，宽温达标；④功耗——≥50μA，优于多数分立方案；⑤封装——SOP8，与主流监控器引脚兼容、易替换；⑥供货——国科安芯商业航天级产品线，国产可控。综合看，替代入口的可行性很高，尤其适合对自主可控有硬性要求的项目。
全生命周期成本账
单看芯片单价，四合一未必比两颗分立最低；但算总账：省下的复位 IC、看门狗、电压检测三颗料，加上更少的焊点、更小的板面积和更低的失效率，BOM 与装配成本下降。在航天 / 工业长寿命场景里，一次在轨或现场失效的运维代价，远高于几颗料的差价——可靠性本身就是成本，这笔账不能只算物料。
选型对比：单功能分立 vs 四合一 ASL706S
分立方案：复位 IC + 独立看门狗 + 电压检测，料多、布线复杂、失效点三处；ASL706S：一颗解决，失效点收敛到一处，且带航天级抗辐照与宽温。对“高可靠优先”的项目，四合一明显占优；仅对极致低成本消费电子，才需权衡。评审时建议把“失效点数量”也作为打分项。
结语
评审一颗芯片，别只比参数表，要算“功能 / 可靠 / 成本 / 供货”四本账。ASL706S 在商业航天级监控里，是值得放进国产替代清单的一颗。
