一文看懂固态激光雷达标定方案与工程安装调试难点破解

固态激光雷达正加速从样机走向规模化部署，芯片化扫描架构在体积、可靠性与成本上优势显著，但也将标定精度与工程稳定性的门槛推到新高度。标定做不实，点云再密也只是"看起来清晰"，无法支撑感知决策的真实需求。

一、标定体系的三层架构

固态激光雷达的标定是从内到外、从单机到系统的递进工程。

内参标定解决"雷达自身准不准"。受收发阵列制造公差、光学透镜装配偏差影响，实际扫描角度与理论值存在偏离，测距也存在零位误差。需在暗室靶场通过标准反射板建立角度校正表、测距偏差曲线与强度响应模型，逐通道修正。MEMS微振镜方案需补偿扫描非线性与谐振抖动；Flash面阵方案需校正镜头畸变与像素响应不一致；转镜式方案则需关注电机转速波动与编码器精度带来的角度采样偏差。

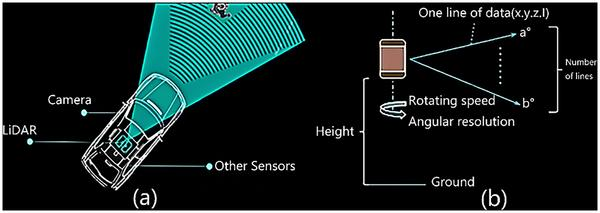

外参标定解决"装得准不准"，即求解雷达到车体、以及雷达与相机/IMU之间的六自由度变换矩阵。工程上多采用多策略融合：实验室用高精度标定板获取初始值，现场以车道线、路沿、建筑平面等结构化特征精调，运动场景下辅以手眼标定法交叉验证。

时间同步是多传感器融合的隐形基石。需通过硬件触发脉冲为主、PTP协议为辅的方式，与相机、IMU、GNSS实现微秒级对齐，否则点云与图像投影错位，融合结果直接失真。

二、工程安装调试的四大痛点

实验室标定合格，上车后却频繁漂移，是行业普遍困境，根源集中在四处。

安装基座形变首当其冲。支架在振动与温度循环下产生微米级蠕变，外参旋转角随之偏移，点云整体倾斜。多雷达拼接配准难紧随其后，多台雷达为覆盖全视场而布置，重叠区配准不精会出现点云"重影"与距离跳变。温漂引发内参漂移同样棘手，光学元件热胀冷缩导致扫描角度与测距零位随环境温度变化，冬夏差异尤为明显。现场环境干扰则让标定条件远不如实验室理想，车身遮挡产生固定噪点，雨雾强光降低靶标识别信噪比。

三、系统化破解路径

针对上述痛点，成熟方案从四个维度协同发力。

机械端，采用一体化高刚性支架，配合定位销与止口结构保证重复安装精度，接触面增加隔热垫减缓热传导，从源头减少形变量。

流程端，建立"实验室初标—现场精标—在线自校"三级闭环。实验室完成内参与初始外参；现场用便携式标定靶或SLAM自然场景法快速复核；上线后利用地面平面、车道线等恒定特征持续监测外参，超阈值即触发重标定提醒。

算法端，多雷达重叠区采用ICP迭代最近点算法配准，结合全局光束平差统一到车体坐标系，消除拼接缝；温漂补偿通过内置温度传感器建立温度—偏差查找表，固件层实时修正输出。

硬件端，关键光学组件选用低热膨胀系数材料，高端方案引入主动温控模块，将光学腔温度波动控制在极小范围。

四、结语

固态激光雷达的标定绝非一次性出厂动作，而是贯穿设计、制造、安装、运维的全生命周期工程。唯有将高精度标定算法、高刚性机械设计、实时温漂补偿与在线自校准机制融为一体，才能在复杂工况下持续锁定点云精度，为上层感知系统提供坚实可靠的数据底座。
