英集芯IP5356M适用于移动电源、充电宝等便携设备的移动电源管理SOC芯片。单串锂电池配置，22.5W输出功率，5A充电电流。集成PD、QC、UFCS等主流快充协议，支持4‑5段LED/数码管电量显示，内置手电筒驱动，2C 接口。同时支持2A+1C双向快充等接口，任意单口独立使用均支持快充。内置同步升降压转换器、功率 MOS 管、电量计及全协议快充物理层，单电感即可实现充放电功能。提供多重保护措施，BOM器件少，PCB面积小。
一、集成度较高，外围设计更简单

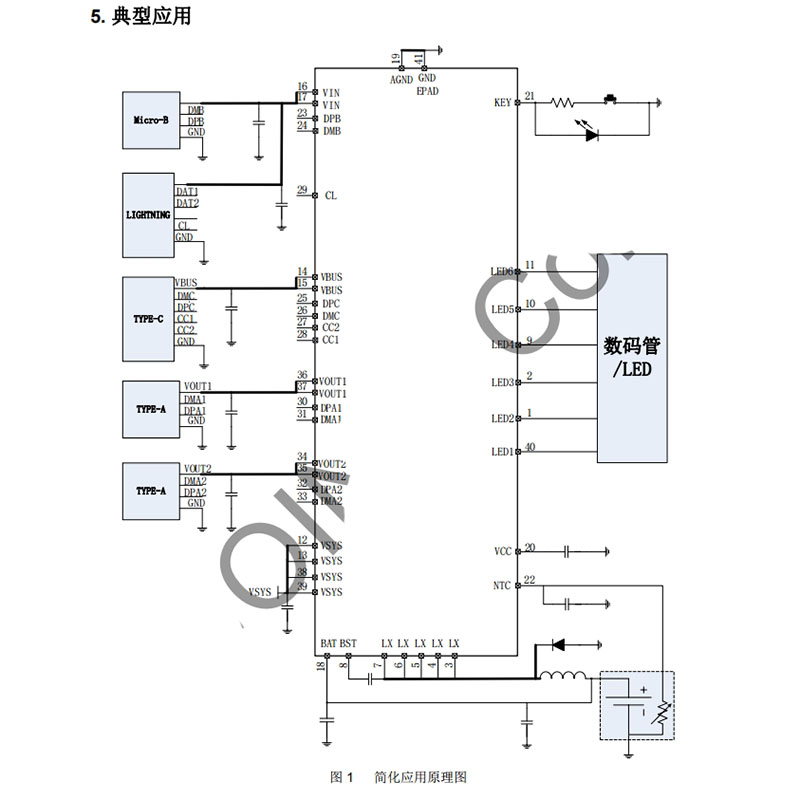

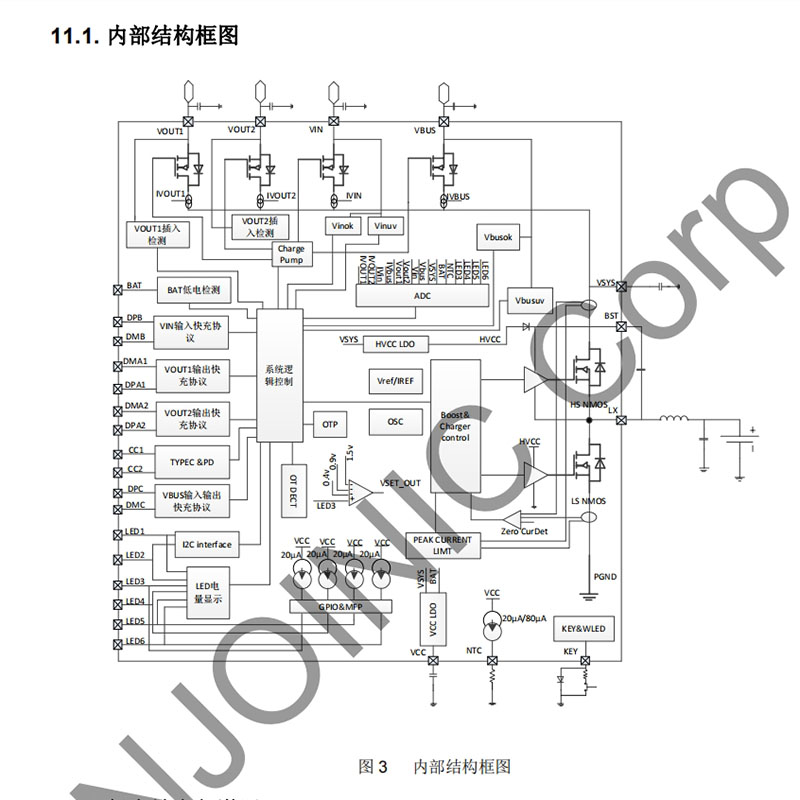

英集芯IP5356M主要面向快充移动电源设计，内部把同步升降压转换器、锂电池充电管理、电量计量、快充协议识别和负载检测都集成到了一起。和常见的多芯片拼接方案不同，它不需要再额外搭配协议识别芯片、电量管理芯片和升降压电路，单颗芯片就能完成移动电源的主要功能。

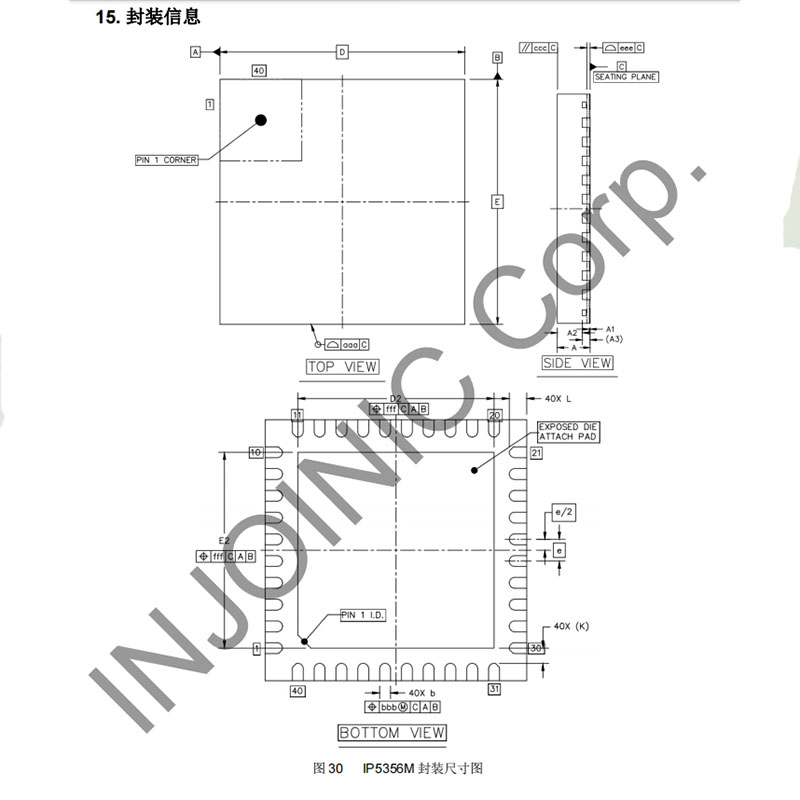

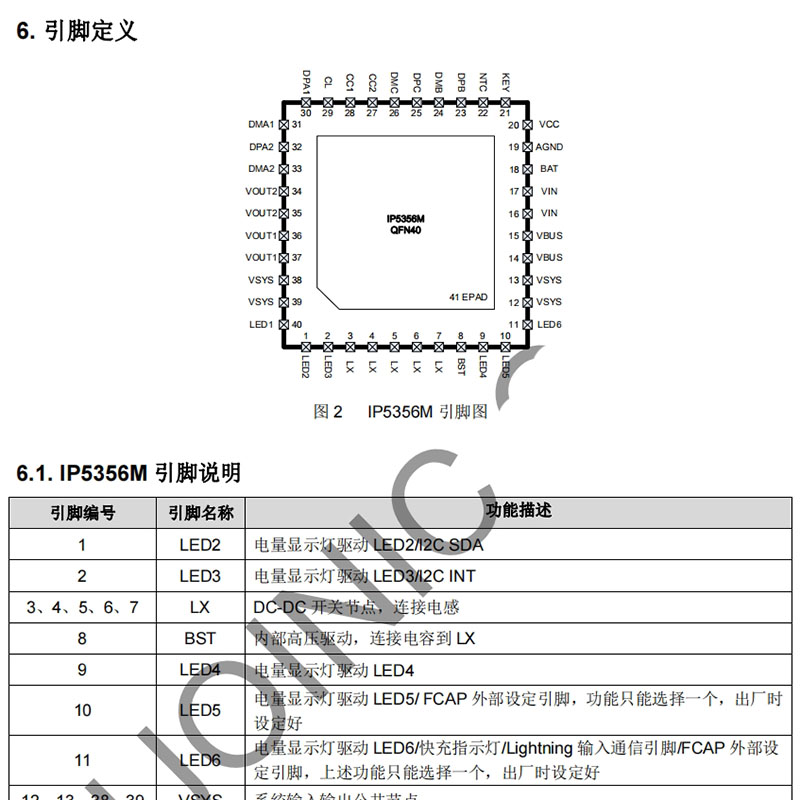

封装方面，芯片采用6mm×6mm的QFN40，体积不大，适合做轻薄便携的移动电源。因为内置了功率MOS和路径MOS，外围不用再加大功率开关器件，电路可以做得更简洁，BOM物料成本和PCB布局难度都会降低一些，研发周期也能缩短，对量产和产品轻量化比较友好。相比一些同类方案，这颗芯片的集成度和兼容性有一定优势，整体属于性价比较高的一体化快充方案。
二、多协议双向快充，兼容多数常见设备
设备兼容性对移动电源来说很重要。IP5356M支持的快充协议比较全，市面上常见的快充标准基本都覆盖了。它兼容USB PD2.0/PD3.0（含PPS）、QC2.0/QC3.0、高压SCP、FCP、AFC等协议，也支持BC1.2常规充电、苹果设备充电协议和三星设备充电协议。手机、平板、蓝牙耳机、智能手表等小型数码设备，或者支持快充的便携智能硬件，大多都能匹配到合适的充电模式。
另外，IP5356M支持UFCS国标融合快充协议，对国内主流品牌设备的融合快充需求比较友好，能减少不同品牌设备快充不兼容或降速的情况。输出方面，芯片支持22.5W快充输出，输出规格覆盖5V@3.1A、9V@2.22A、12V@1.67A，多档电压电流可以自适应调节，根据负载设备需求匹配合适的快充方案。大功率设备能较快补能，小电流设备也能获得稳定低压供电，减少过载或低压不稳定的情况。
Type-C口支持双向快充，既能对设备快充输出，也能通过PD快充适配器给移动电源自己快速回充，补能效率会明显提高，不用像一些老款移动电源那样充电慢、放电也慢。
三、电量显示更准，交互功能也比较实用
针对传统移动电源电量显示模糊、估算不准的问题，IP5356M内置14bit ADC电量计，可以实时采集电池电压、电流和容量数据，通过算法估算剩余电量，减少虚电和电量跳变，让显示更接近实际续航。
显示方式上，芯片支持多种方案，能识别1/2/3/4颗LED灯电量显示，也适配88、188等数码管显示设计，厂商可以根据产品定位自行选择。芯片还能自动检测设备插入和拔出，做到即插即充、拔机即停；支持快充状态独立指示灯，方便用户判断当前是否处于快充；内置照明灯驱动电路，可以顺便加入随身照明功能，户外应急时能用上。
四、待机功耗较低，充电管理更合理
便携设备的待机续航也是体验的一部分。IP5356M采用低功耗优化架构，静态待机功耗约20μA，这个数值在同类产品里算比较低的。通过负载识别技术，芯片会监测负载状态，检测到轻载或空载时自动进入低功耗待机，闲置时的电量损耗会减少，长时间放置也不容易亏电。
充电管理方面，芯片支持锂电池分段充电：电池电压高于3V时采用恒流快充，最大充电电流可到5.0A，充电速度会快一些；低压时自动切换成稳压慢充，控制充电截止电压，减少过充对电池的损伤，兼顾速度和电池寿命。芯片还支持线补，能补偿线路压降，让输出电压更稳定，减少长线充电时降压、充电慢的情况。
五、保护机制比较完整，使用更稳定
供电安全是电源芯片的基本要求。IP5356M内置一套保护机制，从电池、电路、工况等角度提供安全防护，减少用电故障风险。它集成了输出过压、过流、短路保护，输入过压、过流保护，以及电池过充、过放、温度保护、防反灌等功能，异常时会及时切断电路，降低短路、过载、高温、过充过放等风险。
芯片带电池温度检测，能实时监测电池温度，温度过高时自动降低功率或断电保护，减少高温充放电引起的鼓包、发热问题。全工况自适应稳压技术，在高低温、电压波动等环境下能保持比较稳定的充放电状态，抗干扰能力较好，故障率较低，有助于提升整机稳定性和使用寿命，适合日常家用、户外出行、车载备用等场景。
六、适用场景较广，也留了拓展空间
从功能配置和实际表现看，IP5356M适合多数便携式储能供电产品，主要用于22.5W快充移动电源、轻薄充电宝、户外小型储能电源、数码设备备用电源等。无论是偏性价比的入门级快充电源，还是注重稳定性和多功能的中高端便携电源，这颗芯片都可以考虑。
芯片支持I2C接口拓展，可以搭配无线充电、智能数显、快充自定义调节等功能，给产品差异化设计留出空间，方便厂商做功能更丰富的产品。
结语
整体来看，英集芯IP5356M是一颗一体化多协议快充电源管理SOC，主要优势集中在集成度较高、协议兼容较广、功耗较低、安全机制完整、便于量产这几个方面。22.5W双向快充、多品牌设备协议适配、智能电量管理和安全防护组合在一起，对终端用户来说能获得比较快、稳定的充电体验；对厂商来说，也能简化设计、降低成本、做一些差异化功能。在当前的便携快充电源方案里，这颗芯片算是一个值得考虑的选择。
