你有没有想过，为什么相机镜头拍出来的画面那么通透？为什么激光设备里的镜片能承受那么高的功率却不烧坏？为什么投影仪的颜色能那么鲜艳？
答案藏在一层你看不见的东西里——光学镀膜。
说出来你可能不信，一片看起来普普通通的玻璃，表面镀上几层甚至几十层纳米级的薄膜之后，性能就能发生天翻地覆的变化。有的能让99%以上的光都反射回去，有的能让反射光几乎消失，还有的能精准地只让某几种颜色的光通过。
但很多人对光学镀膜的理解，还停留在"就是镀一层膜"的模糊印象里。实际上，镀膜的世界比这复杂得多，分类方式也不止一种。
今天这篇文章，从三个维度把光学镀膜的种类进行介绍：按膜系结构分、按膜层材料分、按镀膜工艺分。看完你就知道，不同的镀膜方案，到底差在哪，又分别用在什么地方。
01 先搞清楚：光学镀膜到底在做什么？
在说分类之前，先把最基础的概念说清楚。
光学镀膜，简单说就是在光学材料或元件（比如玻璃、晶体）的表面，镀上一层或多层薄膜，通过这些薄膜和光的相互作用，来改变光的传播特性。
它不是"给镜片穿件衣服"那么简单，而是利用光的干涉、反射、折射这些物理原理，精确地控制光的行为。膜层的材料、厚度、层数、排列顺序，每一个参数都会影响最终效果。
所以，光学镀膜本质上是一门"在纳米尺度上做精细工程"的技术。镀膜不难，难的是每一层都精准。
接下来，我们从三个不同的角度，来看看光学镀膜都有哪些种类。

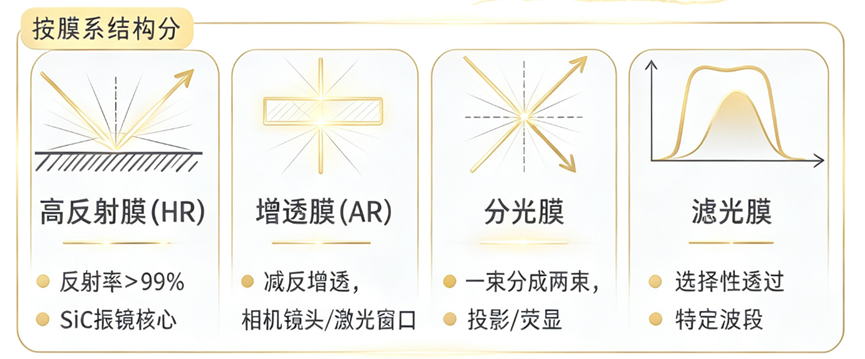

02 按膜系结构分：四种最常见的功能膜
按膜系结构来分，其实就是按"这层膜要实现什么功能"来分。这是最直观、也最常用的一种分类方式。
日常接触最多的，主要有这四种：高反射膜、增透膜、分光膜和滤光膜。
高反射膜（HR）：让光"撞墙"就弹回去
高反射膜，顾名思义，就是让光尽可能多地反射回来。
好的高反射膜，反射率能做到99%以上，也就是说，100份光打上去，只有不到1份能透过去。这个性能听起来简单，但实现起来并不容易，尤其是在某些特定波段或者高功率场景下。
它用在哪呢？举个例子，激光谐振腔里的反射镜、SiC振镜的核心镀膜，靠的就是高反射膜。激光设备里，光要在两个镜子之间来回反射很多次才能形成稳定的激光输出，如果镜子反射率不够高，能量就会在来回跑的过程中不断损耗，最后出光效率就会大打折扣。
增透膜（AR）：让光"顺顺利利"穿过去
和高反射膜正好相反，增透膜的作用是减少反射，增加透射。
你可能有过这种体验：拿一块普通玻璃放在眼前，总觉得有点反光，看东西不够清楚。但如果给玻璃表面镀上增透膜，反射光就会大大减少，透光率明显提升，画面一下子就通透了。
为什么会这样？因为光从空气进入玻璃的时候，在界面上会有一部分光被反射掉。增透膜利用光的干涉原理，让两个界面上的反射光相互抵消，这样反射光少了，透过去的光自然就多了。
增透膜的应用非常广泛，相机镜头、眼镜镜片、激光窗口片，几乎所有需要光线穿过的光学器件，都会镀增透膜。
分光膜：把一束光"劈"成两束
分光膜的功能就更有意思了，它能把一束入射光分成两束，一束反射，一束透射。
你可能会问，这不就是半反半透吗？差不多是这个意思，但分光膜的讲究更多。比如，反射和透射的比例可以精确控制，是5:5还是7:3，都可以根据需求来设计。还有的分光膜是按波长来分的，某几种颜色的光反射，另外几种透射，这叫二向色分光。
用在哪呢？投影设备、荧光显示系统里面经常用到。比如投影仪里，需要把白光分解成红、绿、蓝三种颜色，分别处理之后再合成彩色画面，靠的就是分光膜。
滤光膜：只让“特定颜色”的光通过
滤光膜，也叫滤光片，它的特点是选择性透过——只让某个特定波段的光通过，其他波段的光都挡住。
这个"选择性"可以做得非常精确。有的滤光膜能做到只让某几纳米宽度的波段通过，比头发丝的万分之一还窄，这就是窄带滤光片。还有的是长波通、短波通，就是波长比某个值长的都能过，短的都挡住，或者反过来。
滤光膜的应用场景也很多，比如光学仪器里要筛选特定波长的光、生物检测里的荧光分析、摄影里的各种滤镜，都离不开它。

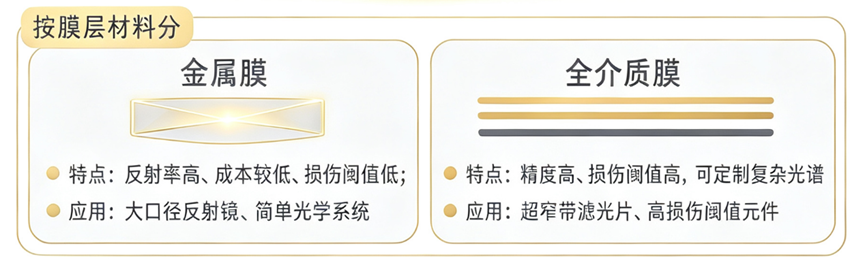

03 按膜层材料分：金属膜 vs 全介质膜
刚才说的是功能，接下来说说材料。膜层用什么材料做，直接决定了镀膜的性能上限和适用场景。
从大的分类上来说，主要有两大类：金属膜和全介质膜。这两种各有各的优势，也各有各的局限，没有谁绝对更好，关键看用在什么地方。
金属膜：简单直接，成本友好
金属膜，就是在光学元件表面镀一层金属薄膜。常用的金属材料有铝、金、银、铬这些。
它的原理很直观——金属本身就有很强的反光能力，镀上一层之后，光打上去大部分都会被反射回来。
金属膜的优点很明显：反射率高，制备工艺相对简单，成本也比较低。而且它的工作波段很宽，从可见光到红外，很多金属膜都能覆盖。
但缺点也同样突出。一个是损伤阈值低，也就是说，遇到功率比较高的激光，金属膜容易被打坏。因为金属吸收光的能力也强，光功率一大，热量来不及散出去，膜层就容易损伤。另一个是精度相对有限，要实现非常复杂的光谱特性，金属膜就不太够用了。
所以金属膜一般用在什么地方呢？大口径的反射镜、一些对精度要求不是特别高的简单光学系统。
全介质膜：精度更高，性能更强
和金属膜不同，全介质膜用的都是非金属的介质材料，比如氧化物、氟化物这些。而且它不是一层，通常是很多层交替堆叠在一起，少则几层，多则几十层甚至上百层。
它的原理是利用不同介质层之间光的干涉效应，通过精确控制每一层的厚度和材料，来实现想要的光学效果。
全介质膜的优点是什么？首先是精度高，光谱特性可以设计得非常精细，想要什么形状的透过/反射曲线，基本上都能通过膜系设计来实现。其次是损伤阈值高，因为介质材料的光吸收比金属小得多，所以能承受更高的激光功率。还有就是可定制性强，复杂的光谱要求，全介质膜都能搞定。
当然，它也不是没有缺点。工艺更复杂，成本也更高，而且膜层多了之后，应力控制、膜层牢固性这些问题也会随之而来。
所以你会看到，那些对性能要求高的场合，比如超窄带滤光片、高损伤阈值的激光元件，用的都是全介质膜。
一句话总结：金属膜胜在简单便宜，全介质膜赢在精度和性能。

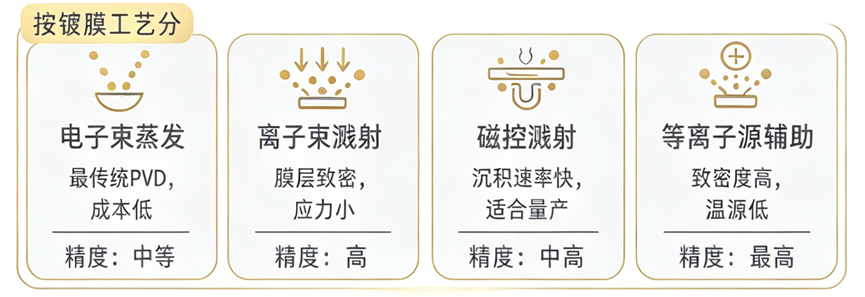

04 按镀膜工艺分：四种主流的镀膜方法
功能和材料都说完了，最后说说工艺——这层膜到底是怎么镀到镜片上去的。
镀膜工艺的选择，直接影响膜层的质量、精度、致密度、牢固度，当然还有成本。目前主流的镀膜工艺主要有四种：电子束蒸发、离子束溅射、磁控溅射、等离子源辅助。
这四种工艺各有特点，精度也不一样，我们一个一个说。
电子束蒸发：最传统的PVD，性价比首选
电子束蒸发是最经典、也是应用最久的一种物理气相沉积（PVD）技术。
它的原理说起来不难：用电子束轰击镀膜材料，把材料加热蒸发成气态，然后这些气态的材料分子会飞到待镀的基片表面，凝结成薄膜。
为什么说它经典？因为工艺成熟，设备相对简单，成本也比较低，很多传统光学厂用的都是这种方法。对于一些要求不是特别苛刻的场合，电子束蒸发完全够用。
但它也有局限。一个是膜层致密度相对一般，因为蒸发出来的粒子能量不算太高，沉积到基片上的时候，排列没那么紧密。另一个是精度属于中等水平，要做非常高精度的膜系，就有点吃力了。
离子束溅射：膜层致密，应力还小
离子束溅射，听名字就知道，它靠的是离子束。
和蒸发不一样，溅射不是把材料"烤"蒸发，而是用高能离子束轰击靶材，把靶材表面的原子"打"出来，然后这些原子飞到基片上沉积成膜。
这个工艺的好处是什么？首先是膜层非常致密，因为溅射出来的粒子能量比蒸发的高得多，打到基片上的时候，会形成更紧密的结构。膜层致密了，性能自然就更稳定，光学特性也更可控。
还有一个优点是应力小。膜层应力这个事，做光学的人都头疼，应力太大，镜片可能会变形，甚至膜层会开裂。离子束溅射做出来的膜，应力控制得比较好。
精度方面，它属于"高"的那一档，比电子束蒸发要好。
磁控溅射：沉积快，适合量产
磁控溅射也是溅射工艺的一种，但它加了磁场，所以叫"磁控"。
磁场的作用是什么？它能把电子约束在靶材附近，让气体更容易电离，产生更多的离子来轰击靶材，这样沉积速率就大大提高了。
磁控溅射最大的优势就是沉积速率快，生产效率高，特别适合大批量生产。而且它的膜层质量也不错，致密度、牢固度都比蒸发工艺要好。
精度方面，属于中高水平，比电子束蒸发强，但和离子束溅射、等离子源辅助比起来，还是稍逊一筹。
所以你会看到，很多工业量产线上用的都是磁控溅射，因为它在性能和效率之间找到了一个不错的平衡点。
等离子源辅助：精度最高，性能最强
等离子源辅助，有时候也叫离子辅助沉积（IAD），简单说就是在镀膜的同时，用等离子体或者离子束去轰击正在生长的膜层。
这么做有什么好处？它能给沉积的粒子额外的能量，让膜层长得更致密、更均匀。而且因为有离子的辅助，膜层的结构可以控制得更精细，应力也能更好地调节。
这种工艺做出来的膜，致密度是最高的，膜层质量非常好，性能也最稳定。而且它还有一个优点，就是基底温度可以比较低，有些对温度敏感的材料，用这种工艺就很合适。
精度方面，它是四种里面最高的。当然，对应的设备和工艺复杂度也最高，成本自然也上去了。
所以对那些对膜层质量要求特别高、精度要求特别严的场合，比如高端激光元件、精密光学仪器，用的就是等离子源辅助的镀膜工艺。
05 几个容易搞混的点，帮你理一理
说到这里，关于光学镀膜的分类基本就讲完了。不过我发现，很多人刚接触的时候，容易有几个误区，我在这里专门说一下。
误区一：镀膜就是镀一层膜。
真不是。除了简单的金属膜可能是单层，大部分光学薄膜都是多层结构，尤其是全介质膜，几十层、上百层都很常见。每一层的厚度和材料都经过精确设计，少了哪一层都不行。
误区二：全介质膜一定比金属膜好。
也不能这么说。还是要看应用场景。如果就是做个普通的反射镜，对损伤阈值和精度要求都不高，金属膜反而更划算，工艺也简单。全介质膜虽然性能好，但成本高、工艺复杂，没必要的场合不用硬上。
误区三：镀膜工艺越高端越好。
同样的道理，不是越贵的工艺就越适合。电子束蒸发虽然"传统"，但很多场合完全够用，而且成本低、良率高。等离子源辅助精度最高，但设备贵、周期长，如果产品不需要那么高精度，就是浪费。
选镀膜方案，就像选工具一样，没有最好的，只有最合适的。关键是看你的需求是什么，预算有多少，然后在性能和成本之间找一个平衡点。
写在最后
光学镀膜这个领域，说深很深，涉及到物理、材料、工艺等好几个学科；说浅也浅，核心逻辑其实就是"通过控制膜层来操控光"。
今天我们从三个维度梳理了光学镀膜的种类：
按膜系结构分，有高反射膜、增透膜、分光膜、滤光膜，对应不同的功能需求；
按膜层材料分，有金属膜和全介质膜，一个简单便宜，一个精度高性能强；
按镀膜工艺分，有电子束蒸发、离子束溅射、磁控溅射、等离子源辅助，精度从低到高，成本也跟着水涨船高。
记住这三个维度，下次再遇到光学镀膜的问题，你至少知道该从哪几个角度去判断、去选择。
镀膜不难，难的是每一层都精准。而真正厉害的，是把纳米级的精度，变成日常的标准。

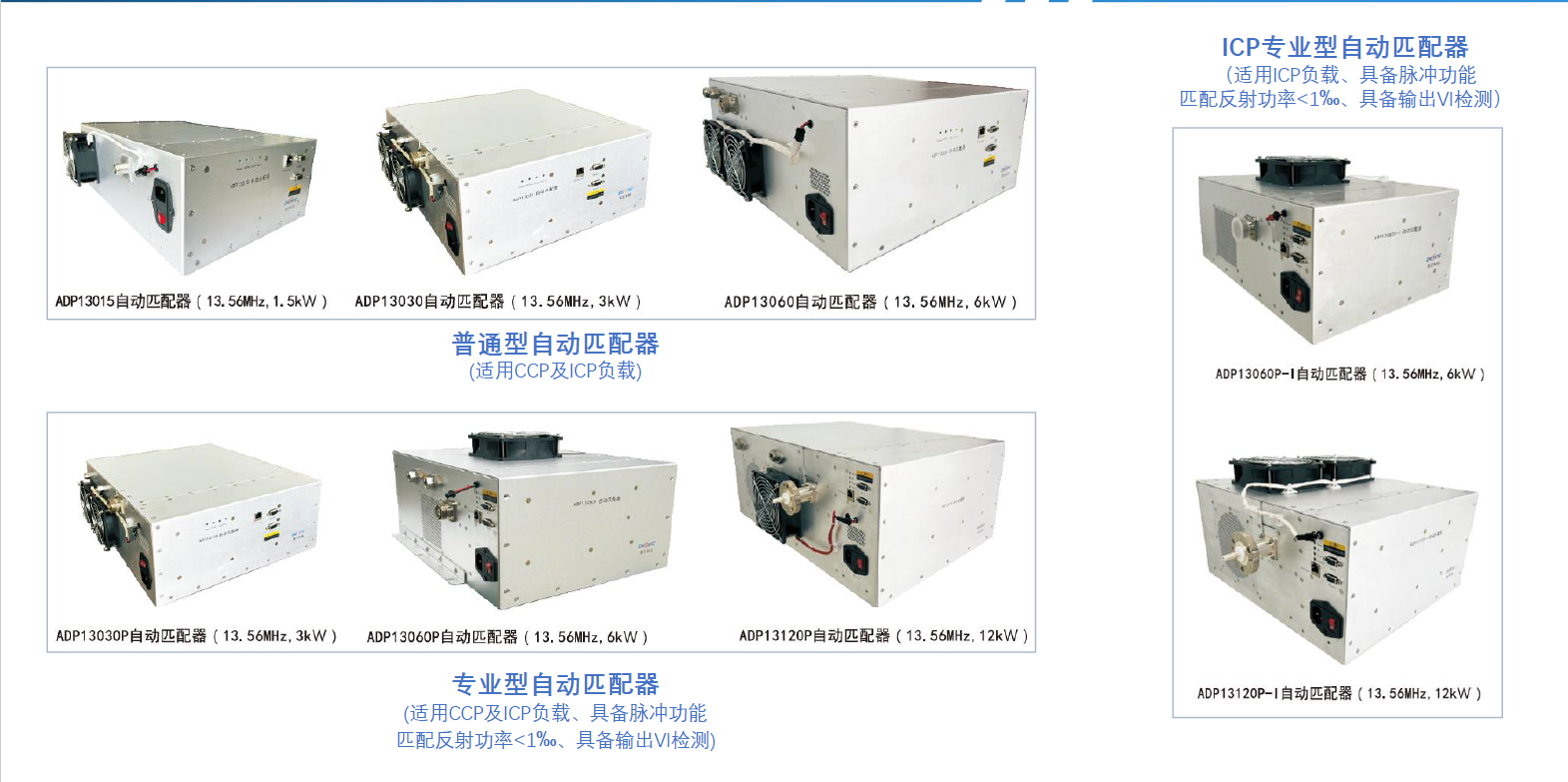

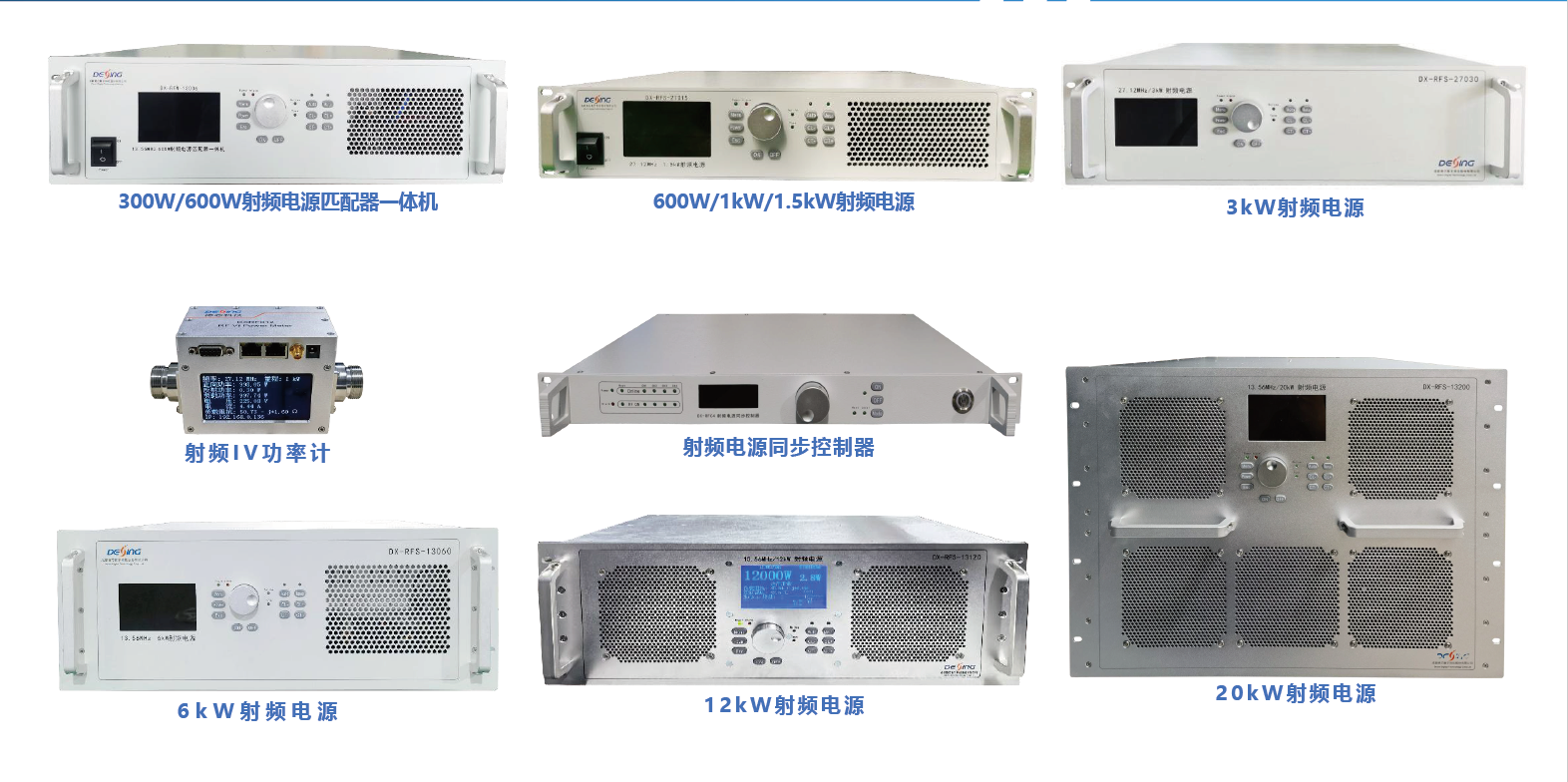

高精度光学镀膜的落地应用，从来不是单一工艺的线性突破，而是核心设备、工艺方案与产业场景三者深度协同的系统工程。德芯科技深耕射频微波领域，专注光学镀膜配套核心设备的自主研发与制造，其主营产品射频电源，作为各类镀膜工艺的关键能量源，凭借运行稳定、适配性广等突出优势，广泛应用于光学镀膜工艺，提供持续可控的功率输出。
该设备可精准调控膜层沉积速率、致密度及均匀性，显著提升金属膜、全介质膜等多种膜系的镀膜品质，全面满足精密光学元件、激光器件、光电显示等高端场景的严苛需求，为高品质光学镀膜的规模化、高一致性生产提供坚实可靠的设备支撑。
