光学透视系统的技术演进：衍射光波导促使AR智能眼镜在公安安防领域的显示突破

1.1 安防执勤中对视线不受遮挡的硬性要求

警务人员的视线是其执行任务时最重要的感知通道。在巡逻盘查、便衣跟踪、交通执法等场景中，任何对视线的遮挡——哪怕只是部分区域——都可能直接导致观察遗漏或反应延迟。与消费级使用场景不同，安防执勤不允许佩戴者为了读取信息而暂时性牺牲视野。

这一需求决定了安防AR眼镜的光学方案存在一条硬性的筛选标准：在叠加虚拟信息的同时，环境光必须几乎无衰减地进入人眼。简单来说，佩戴者看向前方时，应该看到的是真实的现场环境，只是人像识别框、人员身份标签等关键信息同时浮现在对应的位置上。

1.2 户外强光对显示亮度的挑战

安防执勤的大部分时间在户外进行。巡逻、设卡、交通执法、大型活动安保等场景，环境光照强度经常达到数万甚至十万lux以上。这对叠加显示系统提出了一个硬指标：虚像信息的入眼亮度必须高于环境光的亮度对比，才能被佩戴者清晰辨识。

这一挑战在室内使用场景中几乎不存在。室内环境光通常在300至500lux，入眼亮度100至300尼特的显示系统即足够使用。然而在户外强光下，人眼对亮度的感知阈值显著上移。有研究数据显示，室外阳光直射环境下，入眼亮度至少需要达到1500尼特才能保证信息的清晰可见。这意味着从微显示屏发出的光在经过光学系统传导后的最终入眼亮度，必须达到这一量级。

1.3 传统AR显示方案为何难以进入安防实战

回顾安防可穿戴设备的实际应用历程，早期的非穿透式单目眼镜采用的是类似Google Glass的棱镜反射方案：在右眼上方悬挂一个小型显示模块，将显示画面投射到视野的某一侧角落。佩戴者需要刻意向上偏转眼球才能读取信息，而显示模块本身直接遮挡了右上方的部分视野。这种方案在2017至2019年期间的安防试点中被认为无法满足实战要求。

随后出现的Birdbath方案虽然在显示画质上有所提升，但因为透光率低、镜片厚重，佩戴后前方视野中始终存在一层明显的镜面反光，不仅影响执勤观察，也使佩戴者与群众面对面交流时产生隔阂感。

衍射光波导技术从根本上解决了这一大问题：高透光率的波导镜片使环境光几乎无遮挡地进入人眼，使得安防AR眼镜从边缘试探进入核心实战成为可能。

2.1 棱镜、自由曲面、BirdBath方案的历史局限

棱镜方案 是最早一批AR眼镜采用的光学架构。其原理是在眼镜前框外侧或上方放置一块小型棱镜反射面，将微显示屏发出的光反射入眼。该方案结构简单、成本低、可做到全彩显示，但视场角被限制在10°至20°之间，且棱镜本身会遮挡佩戴者一侧的部分视野。随着行业对显示体验要求的提升，棱镜方案已基本退出主流AR产品序列。

自由曲面方案 利用非对称曲面透镜实现光路的折叠，成像质量较高，视场角可达40°至50°。但其核心问题是镜片厚度和整机重量：即使经过光学设计优化，采用自由曲面方案的AR眼镜整机重量仍普遍在500克以上，佩戴形态接近头盔而非眼镜。这对于需要长时间佩戴的警务场景而言不具备可行性。

Birdbath方案 采用半透半反曲面镜的组合设计，将一个微型显示器发出的光经过两次反射后送入人眼。该方案的制造成本相对可控，在消费级观影类AR眼镜中曾获得一定份额。但其最大的短板在于：半透半反膜对可见光的整体透过率不足30%。这意味着佩戴者看到的外部世界亮度减少了70%以上，在黄昏或室内场景下尚可接受，但在户外阳光下或需要快速观察周边环境时，视野变暗会显著影响感知能力。此外，Birdbath方案的光学效率仅为15%至20%，大量光能损耗在光学路径中，进一步推高了对显示源亮度的要求。

2.2 光波导方案的两大分支及技术选择

光波导方案从根本上改变了光线传输方式。光波导不依赖前端突出的反射镜组，而是将微显示屏发出的光从眼镜镜框侧的耦入光栅输入，在镜片内部通过全反射向前传播，到达人眼前方时再通过耦出光栅将光输出，使虚像与人眼视线重合。这种设计使得镜片正面在视觉上几乎与普通光学镜片无异，环境光可以从镜片正面直接穿透进入人眼。

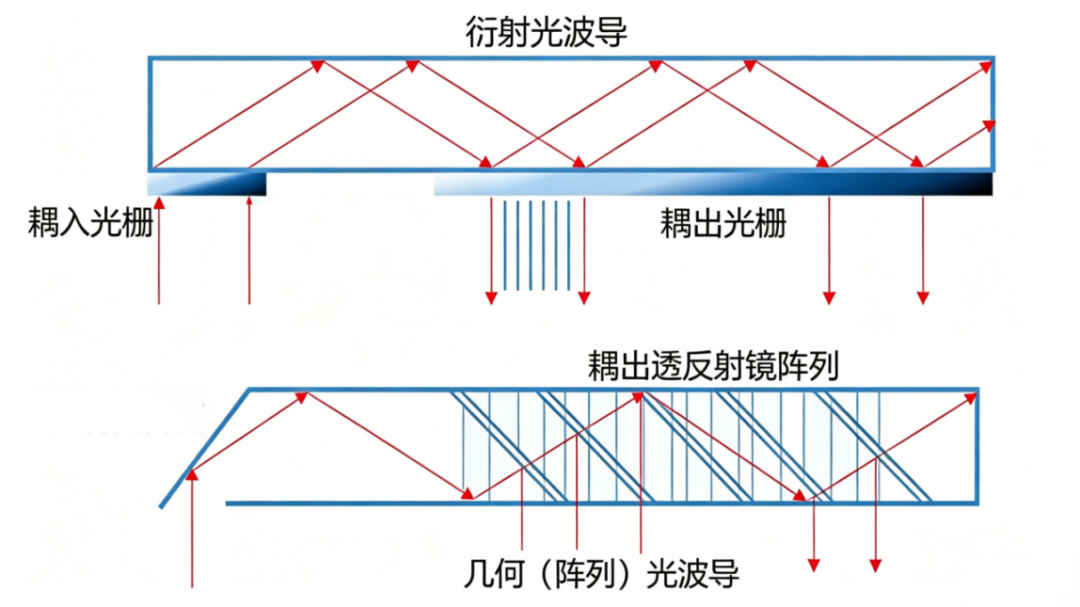

当前光波导技术内部主要存在两条分支：几何光波导和衍射光波导。

几何光波导在镜片内部嵌入多组半透半反镜面阵列，依靠传统几何光学的反射原理实现光线传输。其优势在于色彩还原度高、无彩虹效应、光学效率较高。但制造工艺复杂，每一面微镜都需要精确到亚微米级的定位胶合，良率提升困难，限制了其大规模量产能力。

衍射光波导则利用微纳光栅的衍射效应来耦合和输出光线，其中最主流的实现形式是表面浮雕光栅。衍射光波导的核心优势在于设计自由度高、可通过成熟的半导体微纳加工工艺实现规模化量产、二维扩瞳能力更强。

2.3 光学透视度的量化对比

光波导方案在光学透视度上的优势，可以用具体数据量化。

从环境光透过率来看：光波导镜片的光栅区域透过率通常可以达到85%至92%，而非光栅区域的透过率与普通光学镜片几乎一致。一位佩戴衍射光波导AR眼镜的执勤人员看向前方时，视野中的绝大部分区域与裸眼观察无异。Birdbath方案对应的数据则不足30%，两者的差距超过55个百分点。

从正面外观来看：光波导镜片厚度若采用碳化硅等高折射率材料后可以压缩到0.65毫米至0.75毫米，从正面和侧面看都与普通近视镜片十分接近。Birdbath方案由于需要在前端放置曲面反射镜，镜片前端的厚度通常达到数毫米至十几毫米，从侧面轮廓可以明显看出异常突出。

从眼神交流的顺畅度来看：Birdbath方案中半透半反膜造成的人眼反光会干扰面对面的正常交流；衍射光波导虽然在设计不佳的情况下会出现侧向漏光（高角度可见彩虹纹），但在日常正面交流距离和角度下几乎不可察觉。这一点对便衣侦查和日常盘查中与群众面对面交流的场景尤为关键。

3.1 巡逻盘查与人群筛查

火车站、机场、大型展会、体育赛事等场所的安保巡逻，核心任务是在高密度人群中快速筛查布控人员。这一场景对显示系统有两个直接要求。

第一，视野无遮挡才能持续追踪目标。安保人员在人群中锁定一名可疑对象后，需要保持目光跟随，同时读取系统回传的人员身份信息。如果光学显示方案在视野中形成明显的遮挡区域（如早期Birdbath方案中半反膜对视野的暗化效应），安保人员就不得不在盯着对象和阅读信息之间反复切换视线，这在中高速移动的人群中极易导致目标丢失。

衍射光波导方案的高透光率解决了这一困境。安保人员的视野始终清晰通透，人像识别框和身份信息直接叠加在目标人脸旁边，眼睛不需要切换焦点就能同时获取视觉图像和文字信息。安保人员只需自然扫视，即可在视野中捕获所有已入库的布控对象。

第二，面对面接触中的自然交互。当安保人员对一名被识别的人员进行盘查时，他可以始终保持与对方的眼神交流，身份信息在视野中浮现，无需低头查看手机或手持终端。这种无感的交互方式降低了被盘查人员的抵触心理，也使安保人员在整个盘查过程中始终掌控着对方的肢体语言和微表情变化。

3.2 交通执法

交通执法与安防巡逻在工况上有一个显著差异：执勤人员需要在极短的时间窗口内完成对移动车辆的信息读取和判断。车辆驶过卡口或路口的有效识别窗口通常只有2至5秒，在这个时间内需要完成车牌识别、信息比对和决策。

衍射光波导的高透光率在交通执法中的价值体现在以下几点。

首先是快速扫视中的视线连续性。交警在道路中央或路边执勤时，目光需要在车流、行人、路况之间持续切换。设备的视野遮挡会影响对远处车辆的提前判断。光波导镜片的全通透特性使这种快速扫视与裸眼执勤几乎无异。

其次是虚拟信息与实景的自然叠加。S30搭载的OCR智能识读算法可在毫秒级识别车牌并自动关联登记信息。识别结果通过波导镜片浮现在视野中央，交警不需要将视线从车流中移开、也不需要俯身查看手机屏幕，在车辆驶过的同时就能完成信息确认。

3.3 刑侦勘查与远程协作

在案发现场勘查和远程专家协作的场景中，AR眼镜承担着第一视角画面采集和远程指导信息接收的双重任务。

勘查现场的关键操作通常要求精细且不得破坏原始状态。勘查人员的双手被测量工具、取证设备占用时，通过眼镜的语音交互查看专家叠加的指导标注而不必中断手中操作，是一种高效的工作方式。光波导的全通透特性保证了勘查人员在接收叠加信息的同时能够持续观察现场细节。
