ProfiNet转MODBUS RTU协议转换｜S7-1200对接巴赫曼PLC光伏产线改造

一、项目应用场景概述

在双碳战略持续推进、光伏产业规模化扩产的行业背景下，光伏组件封装作为光伏产业链终端核心工序，直接决定光伏组件的发电效率、密封性能与使用寿命，行业对产线工业自动化精度、设备协同稳定性、生产数据数字化管控能力的要求持续提升。本次改造项目落地于华东大型光伏新能源科技企业全自动组件封装车间，车间核心工序涵盖电池片串焊、玻璃敷设、EVA胶膜铺装、层压固化、边缘裁切、装框封胶、EL检测、成品分拣全流程，是保障光伏组件良品率与产能输出的关键生产工段。

该车间为新旧设备融合升级产线，整体采用分层控制架构，产线顶层流水线主控单元搭载西门子S7-1200 PLC，作为全线标准ProfiNet主站设备，统筹整线输送节拍、设备启停联动、工序时序调度、故障集中报警等核心逻辑，凭借轻量化、高性价比、高稳定性的优势，适配光伏封装流水线高频次、连续性的自动化生产需求。而车间核心工艺核心——层压固化工段，搭载进口巴赫曼PLC作为专属工艺控制器，该设备温控、负压调节精度高，适配光伏层压高精度工艺场景，但设备出厂仅支持Modbus RTU串口总线协议，作为Modbus RTU从站独立管控层压机炉膛温度、真空负压、保压时长、升温速率等关键工艺参数。

企业为搭建车间工业物联网智能管控平台，实现封装工艺数据全溯源、设备运行状态实时监控、产线能耗精准统计与智能优化，亟需打通流水线主控与层压工艺控制器的数据交互链路。但西门子S7-1200搭载的ProfiNet工业以太网总线协议，与巴赫曼PLC的Modbus RTU串口总线协议存在天然异构壁垒，两类设备无法直接通讯，形成独立数据孤岛，严重制约产线自动化协同与数字化升级。为低成本、无改造风险解决协议互通难题，项目采用塔讯TX131-RE-RS/PNS协议转换智能网关作为核心中转设备，该工业网关兼具物联网网关、智能网关与数据采集器多重功能，可实现ProfiNet从站、Modbus RTU主站双向角色切换，精准完成异构设备协议转换，完美适配光伏封装车间改造需求。

光伏封装车间为恒温洁净厂房，但产线大功率层压机、真空泵、裁切设备频繁启停，易造成厂区电网电压波动、瞬时电磁干扰，且层压工艺对数据传输实时性、稳定性要求极高，普通通讯转换设备易出现延迟、断连、数据偏差问题。而TX131工业网关具备工业级宽压供电、多重电磁防护、故障自恢复能力，可完美适配现场复杂工况，为车间工业物联网数字化、智能化升级筑牢底层通讯基础。

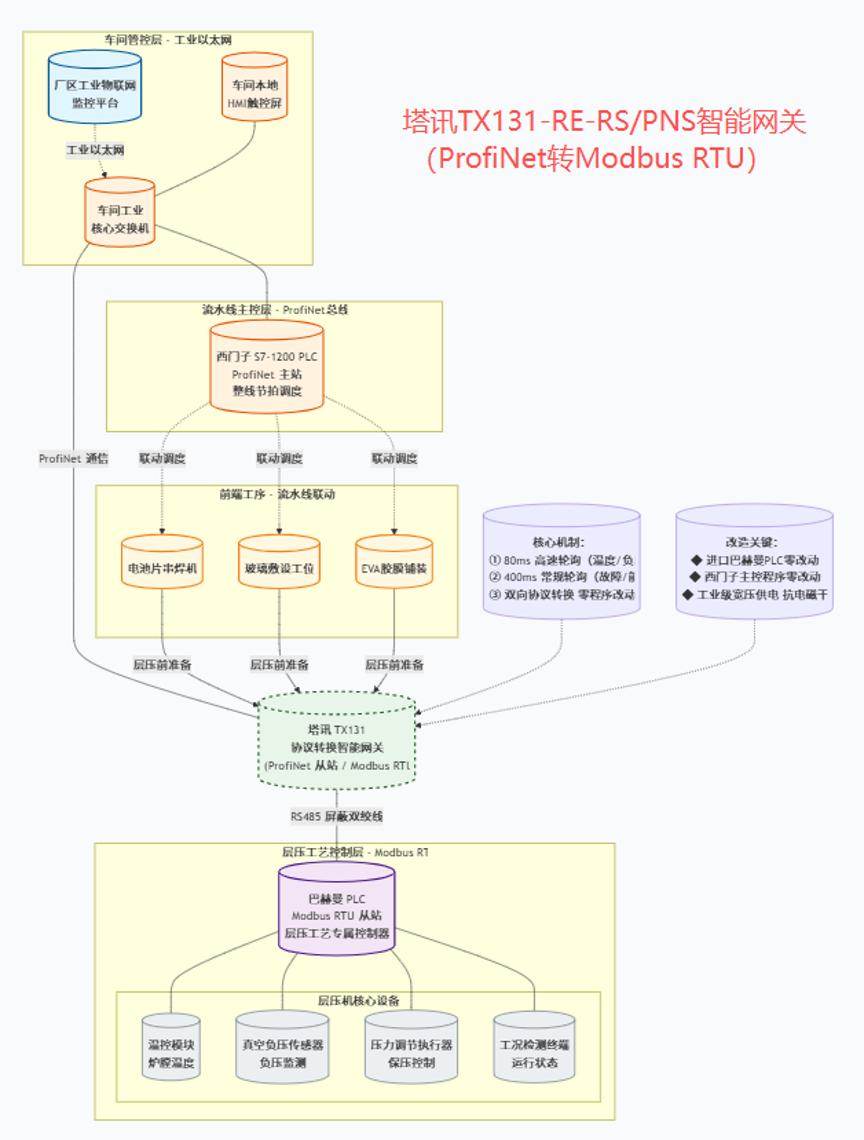

二、现场结构拓扑图

三、项目原有痛点

改造前，车间因两类核心设备总线协议不兼容，存在设备协同脱节、工艺精度不稳定、数字化采集缺失、改造成本高昂等多重痛点，严重制约产线提质增效与智能化升级，具体问题集中在四大维度：

第一，总线协议异构导致工艺与流水线节拍脱节。西门子S7-1200依托ProfiNet高速总线实现整线工序联动，节拍响应速度快、同步性强；而巴赫曼PLC仅支持Modbus RTU串口通讯，无原生以太网对接能力，两类总线协议无法互通。导致层压工段完全独立运行，流水线主控无法根据前端电池片敷设工况、产线运行节拍，自动调节层压温度、负压、保压时长等核心参数，只能依靠运维人员现场人工手动设定工艺参数。当产线提速、物料规格切换时，层压工艺参数适配滞后，极易出现胶膜铺装不均、层压气泡、组件分层等质量缺陷，直接造成组件良品率波动，制约高端光伏组件量产品质提升。

第二，进口设备改造受限，传统对接方案成本高、周期长。巴赫曼PLC为进口工艺专用控制器，设备程序高度封闭，厂商不允许二次编程修改通讯协议，无法直接适配ProfiNet以太网总线。若采用原厂专属通讯拓展模块，单设备采购成本超万元，且供货周期长达1-2个月，严重影响产线升级进度；若采用普通串口转换器替代，存在数据传输延迟高、抗干扰能力差等缺陷，车间设备启停产生的电压波动与电磁干扰，易导致数据丢包、参数错乱，负压、温度调节数据回传滞后超200ms，无法满足高精度层压工艺控制要求。

第三，数据孤岛严重，工业物联网数字化落地受阻。层压工段是光伏组件封装的核心质控工段，其炉膛温度、真空负压、保压时长、升降温速率、设备运行故障代码等数据，是工艺优化、质量溯源、能耗统计的核心依据。改造前上述数据仅存储在巴赫曼PLC本地，无法回传至S7-1200主控与厂区工业物联网平台，只能依靠人工定时现场抄录统计，数据采集滞后、覆盖率低、误差较大，无法实现工艺数据实时监控、异常预警与全流程溯源，车间数字化质控、智能能耗优化工作完全无法落地。

第四，工况适配性差，设备容错自愈能力不足。光伏封装车间24小时连续量产，大功率层压机、真空泵频繁启停导致电网瞬时电压波动频繁，普通通讯转换设备无宽压冗余供电、硬件看门狗与数据缓存功能，极易出现死机、通讯断连、数据丢失等问题。故障发生后需人工拆机重启、重新配置参数，单次停机调试耗时15分钟以上，不仅影响产线连续生产节拍，还会造成批量组件工艺不一致，产生报废损耗，增加企业生产成本。

四、TX131智能网关解决方案设计

针对光伏封装车间设备协议异构、工艺协同差、数字化缺失、传统改造方案短板突出等核心问题，项目依托塔讯TX131-RE-RS/PNS智能网关强大的协议转换、数据采集、工业级容错能力，制定“零程序改动、轻量化部署、高精度传输、高稳定运行”的专属解决方案，彻底打通ProfiNet与Modbus RTU异构总线壁垒，全面适配光伏高精度自动化生产与物联网数字化升级需求。

方案核心采用双总线角色精准适配架构，完美匹配现场主从设备控制逻辑。网关ProfiNet侧固定为从站模式，无缝接入西门子S7-1200主站的工业以太网总线，直接纳入主控IO设备管理体系，无需修改原有流水线控制程序与布线结构，最大程度规避成熟产线改造风险；网关Modbus RTU侧主动切换为主站模式，通过屏蔽RS485总线对接巴赫曼PLC从站设备，依托内置高性能数据采集器，周期性轮询层压工段所有工艺寄存器数据，实现上下层设备双向数据交互与精准映射。

核心功能针对性优化配置：一是高精度双向协议转换与数据映射，网关实时解析转换两类总线数据格式，将S7-1200下发的流水线节拍信号、工艺切换指令、温度负压调节参数，精准转换为Modbus RTU协议指令写入巴赫曼PLC保持寄存器，实现层压工艺参数自动适配产线工况；同时将巴赫曼PLC采集的实时温度、负压、设备状态、故障点位等核心数据，转换为ProfiNet协议数据实时上传至S7-1200数据块，实现主控实时监控层压工段运行状态。二是差异化轮询机制配置，针对层压高精度工艺需求，将温度、负压、保压参数等核心控制数据轮询周期设置为80ms，保障工艺调节实时性；将设备故障、能耗统计、运行时长等常规数据轮询周期设置为400ms，有效降低总线负载，兼顾控制精度与系统稳定性。

工业级工况适配与容错配置：开启网关硬件看门狗、静电浪涌防护、电磁干扰屏蔽功能，抵御车间电压波动与设备电磁干扰；启用边缘数据缓存与断点续传功能，通讯瞬时中断时自动缓存核心工艺数据，链路恢复后自动补发，杜绝数据丢失与工艺偏差；支持DC5-37V宽压冗余供电，适配车间电网不稳定工况。同时网关自带专属GSD文件，可直接导入TIA Portal软件快速组态，全程无需改动巴赫曼PLC封闭工艺程序与S7-1200自动化控制程序，依托物联网网关轻量化部署，快速补齐车间工业物联网底层数据采集短板，实现自动化协同控制与数字化采集双向升级。

五、分步实施过程

本次改造结合光伏封装车间不停产连续生产的行业特性，严格遵循工业自动化标准化施工流程，采用“离线组态、现场勘测、错峰施工、单点调试、整线联调、压力核验、投产运维”的分步实施模式，全程规避停产损耗，保障改造安全高效落地，整体实施周期12天，各阶段实操细节清晰、流程规范，具体如下：

第一阶段：现场工况勘测、设备参数摸排与方案细化

施工前期，技术人员进驻光伏封装洁净车间，开展全维度工况与设备参数摸排工作。首先，针对层压工段巴赫曼PLC进行参数核验，精准记录设备Modbus RTU通讯地址、串口波特率、数据位、校验位、停止位等核心参数，确认现场统一通讯参数为19200bps、8N1；逐一梳理设备内部工艺寄存器点位，分类统计温度调节寄存器、负压控制寄存器、保压时长寄存器、故障报警寄存器、设备运行状态寄存器等关键点位，制作标准化点位映射对照表，杜绝后期数据映射错乱问题。其次，勘测车间现场工况，重点标记层压机、真空泵等大功率设备的干扰区域，排查电网电压波动规律，规划网关机柜安装位置、ProfiNet网线与RS485屏蔽线缆布线路径，远离强电磁干扰源与设备高温散热区域，保障通讯线路长期稳定运行。最后，对接中控运维团队，明确S7-1200主站需要下发的控制指令、需要采集的工艺数据清单，结合光伏层压工艺高精度要求，敲定网关轮询周期、数据映射区间、防护功能配置等核心方案，形成完整技术交底文件，为后续组态与施工奠定基础。

第二阶段：网关离线组态、参数配置与GSD文件导出

为不影响车间正常生产，所有网关参数配置均采用离线调试模式完成。通过调试电脑连接塔讯TX131智能网关后台，修改网关默认IP地址，匹配西门子S7-1200主站局域网段，保障ProfiNet总线通讯通畅。随后完成双协议角色锁定配置，固定ProfiNet从站工作模式，适配主控设备通讯架构；启用Modbus RTU主站模式，精准录入巴赫曼PLC从站通讯参数，实现参数完全匹配对接。依据前期制作的点位映射表，完成双向数据点位精准配置，明确主控下发工艺参数的写入区间、现场工况数据的上传区间，确保指令下发精准、数据采集无误。配置完成后，针对性开启电磁防护、宽压适配、硬件看门狗、断点缓存、数据补发功能，优化高低优先级数据轮询机制，适配光伏高精度工艺需求。最后导出网关专属GSD文件，完成全部参数备份存档，为后续PLC组态对接做好准备。

第三阶段：TIA Portal组态对接与程序适配

打开西门子TIA Portal编程组态软件，导入TX131网关GSD文件，在S7-1200主站工程设备库中添加网关设备，将其挂载为ProfiNet从站，完成设备拓扑组网配置。根据网关IO字节映射区间，绑定S7-1200 PLC数据块地址，搭建主控与网关的双向通讯链路。本次改造全程保留原有成熟流水线工艺控制程序，仅新增数据交互点位与通讯联动逻辑，最大程度规避程序改动带来的生产风险与工艺偏差。组态完成后，开展软件仿真测试，模拟工艺参数下发、设备状态回传、故障信号触发等场景，精准校验地址映射准确性、数据传输稳定性、指令响应实时性，排查网段冲突、组态错误、点位错乱等问题，反复优化参数，确保软件通讯链路完全通畅。

第四阶段：现场设备安装、布线与单点调试

利用车间生产间隙错峰开展硬件施工，采用标准导轨安装方式，将TX131工业网关固定在中控机柜预留工位，接入DC24V工业冗余供电，通电核验设备运行状态，确认指示灯正常、无故障报错。随后铺设工业ProfiNet网线，将网关ProfiNet网口接入车间核心工业交换机，实现与S7-1200主站的稳定网络互通；采用双层屏蔽RS485双绞线连接网关与巴赫曼PLC，全程做好线路接地屏蔽处理，抵御车间电磁干扰与电压波动，所有布线规整固定，符合洁净车间工业施工规范。硬件施工完成后，采用单点精准调试法，单独测试网关与巴赫曼PLC的通讯链路，通过S7-1200主控下发温度微调、负压调节、设备启停等指令，观测层压机执行动作的精准度与响应速度；同时实时读取设备运行温度、真空度、故障代码等回传数据，校验数据采集精度与传输延迟，逐一排查接线极性、参数匹配、点位映射等潜在问题，确保单点通讯、控制、采集功能全部达标。

第五阶段：整线联动调试与满负荷压力测试

单点调试合格后，开展全产线联动调试与24小时满负荷压力测试，模拟车间量产真实工况，全面核验网关协议转换稳定性、设备协同精度与长期运行可靠性。首先开启产线空载联动运行，测试流水线节拍切换、工艺参数批量调整、设备联动启停等功能，验证S7-1200主控与巴赫曼层压设备的同步响应效果，确认总线无拥堵、数据无错乱、指令无延迟，工艺参数调节精准匹配流水线运行工况。随后模拟车间设备频繁启停、电压波动、瞬时电磁干扰等复杂工况，重点测试网关硬件看门狗自恢复、断点数据缓存、自动重连功能的实际效果，全程实时监测通讯丢包率、数据传输延迟、设备在线率。根据测试数据微调轮询周期，优化总线负载，最终实现工艺数据传输延迟稳定≤12ms，通讯丢包率趋近于0，完全满足光伏高精度封装工艺需求。同时对接车间HMI与人机监控平台、厂区工业物联网系统，打通数据上传链路，实现工艺数据实时展示、自动存档、远程溯源，完成数字化采集闭环。

第六阶段：参数固化、运维培训与正式投产

所有调试、压力测试工作全部达标后，固化网关所有配置参数与PLC组态程序，完成多份参数备份，防止后期参数误改动。针对车间运维人员、电工开展专项实操培训，详细讲解网关设备运行状态指示灯含义、通讯故障快速排查方法、参数备份与恢复流程、日常运维注意事项，确保现场人员具备独立运维、简单故障处置能力。培训完成后，清空调试日志，正式投入满负荷量产运行，持续跟踪72小时设备通讯与工艺运行状态，保障改造效果稳定落地。

六、改造前后效果对比

本次通过TX131智能网关完成协议转换与产线数字化升级后，光伏封装车间设备协同能力、工艺控制精度、产品良品率、数字化管控水平、运维成本均实现全方位提升，改造前后核心指标对比如下：

七、项目总结

本次光伏组件封装车间升级项目，精准解决了光伏行业新旧异构设备兼容难、进口专用控制器联网难、高精度工艺协同难、数字化采集落地难的共性痛点。项目依托塔讯TX131-RE-RS/PNS工业网关优秀的协议转换核心能力，无需改动西门子S7-1200主控自动化程序与巴赫曼进口PLC封闭工艺程序，以轻量化、低成本、短周期的部署方式，成功打通ProfiNet高速以太网与Modbus RTU串口两类异构总线协议壁垒。通过智能网关、物联网网关与数据采集器一体化集成优势，实现了流水线主控与层压工艺设备的双向精准通讯、实时协同控制与全维度数据采集，全面提升车间工业自动化协同精度与运行稳定性。

从生产管控层面，改造后彻底解决了层压工艺与流水线节拍脱节的问题，实现工艺参数自动适配、精准调节，大幅降低组件封装瑕疵率，显著提升产品良品率与生产稳定性；从工业物联网数字化层面，依托高性能工业网关搭建起完整的底层数据采集传输链路，实现核心工艺数据、设备状态数据的实时监控、自动存档、异常预警与全流程溯源，为企业工艺迭代优化、能耗智能管控、设备预测性维护提供了精准的数据支撑，补齐了光伏封装车间数字化智能化升级的核心短板。

整套改造方案适配光伏行业洁净车间、高频生产、电压波动、电磁干扰的复杂工况，具备高稳定性、低成本、易部署、可复制的显著优势，完美适配当前光伏产业规模化扩产、老旧产线智能化升级的行业发展趋势，可广泛应用于光伏组件焊接、敷设、层压、检测等全工序新旧设备融合改造场景，拥有极高的行业推广与落地应用价值。
