机器人视觉相机为何需要高稳定时钟，YSO110TR有源晶振提升感知精度

随着工业机器人、人形机器人、AGV/AMR等智能设备快速发展，机器人视觉正在从传统图像采集向3D视觉、AI识别、多传感器融合等方向升级。视觉系统需要完成图像采集、数据传输、图像处理和目标识别，而稳定的时钟信号是保障整个视觉链路可靠运行的重要基础。

在机器人视觉相机中，晶振主要为图像传感器、MCU、SoC及接口芯片提供参考时钟。随着相机向高分辨率、高帧率、小型化方向发展，对晶振的频率稳定性、相位抖动、工作温度及封装尺寸提出了更高要求。

一、机器人视觉——智能机器的“眼睛”

视觉传感器需要按照精确的时序完成曝光、像素读取和数据输出。如果参考时钟存在较大偏差或抖动，可能影响系统时序裕量和数据采样稳定性。

因此，机器人视觉晶振选型通常需要重点关注：

· 频率稳定性：保证图像传感器获得稳定的参考时钟；

· 低相位抖动：降低时钟边沿不确定性，提高高速数据传输的时序裕量；

· 宽电压兼容：适应视觉模组不同的电源架构；

· 小型化封装：满足机器人头部、机械臂末端等紧凑PCB空间需求；

· 宽温及可靠性：适应机器人运动和工业环境下的温度、振动等条件。

相比无源晶体，有源晶振内部集成振荡电路，可直接输出稳定时钟，在需要快速启动、明确频率及紧凑布局的视觉设备中具有一定优势。

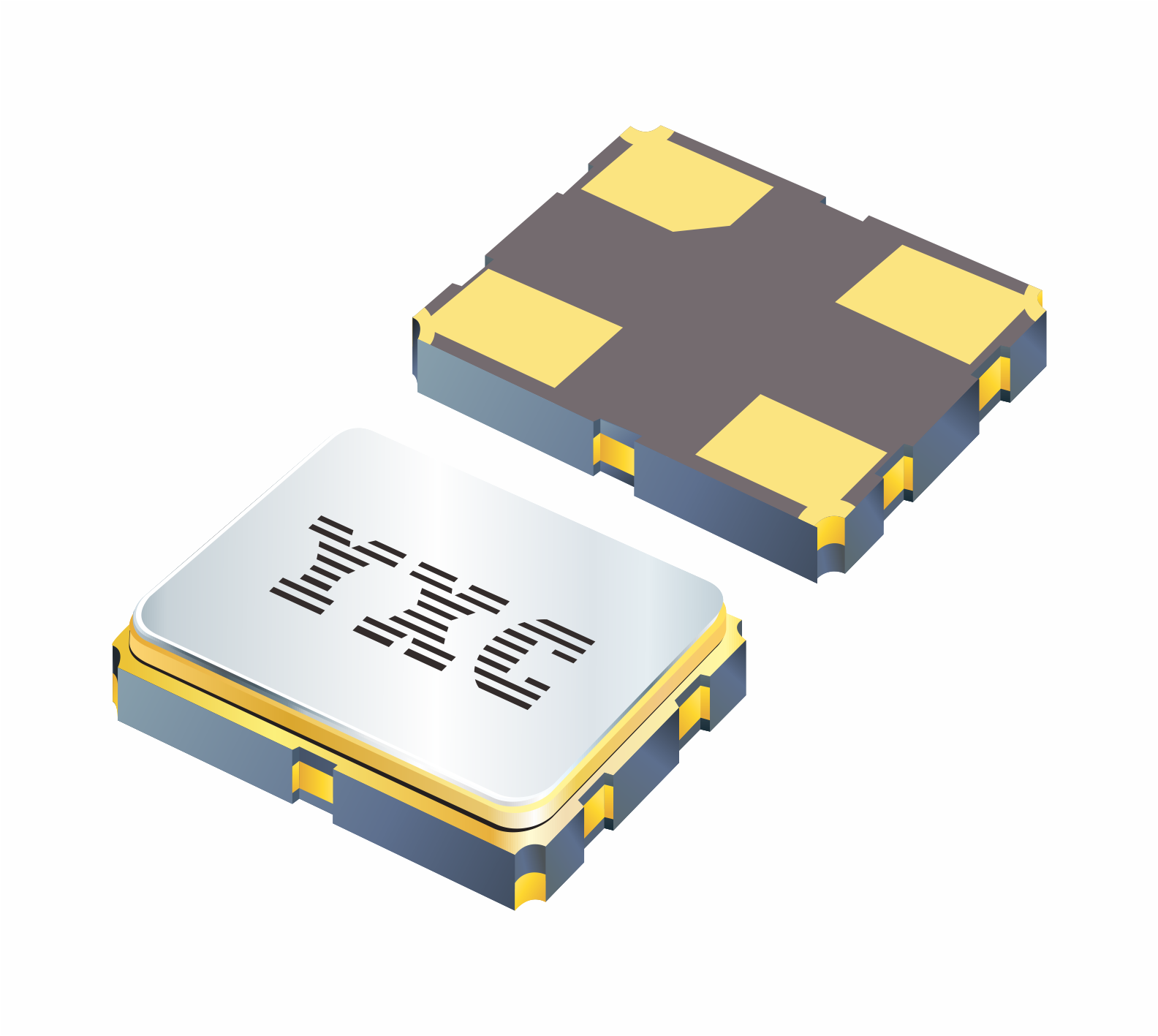

YXC扬兴科技YSO110TR是一款宽电压有源晶振，覆盖1MHz～125MHz频率范围，支持1.8V～3.3V供电，并提供多种贴片封装，可用于机器人视觉相机、工业相机及相关视觉处理设备。

具体参数以实际选型及产品规格书为准。

三、YSO110TR在机器人视觉中的核心优势

1.高精度：YSO110TR在25℃下频率误差可低至±10ppm，全温范围内总频差仅为±30ppm，为机器人视觉相机的图像传感器提供了稳定准确的参考时钟，确保每一帧图像数据的精准采集，避免因时钟偏差导致的图像失真或数据丢帧。

2.低抖动：YSO110TR在12kHz至20MHz范围内的相位抖动最大仅0.7ps，有效降低信号传输中的时序噪声，为图像传感器和处理器之间的数据传输提供干净稳定的时钟参考，直接提升机器人视觉系统的图像质量和识别精度。

3.宽电压：YSO110TR支持1.8V~3.3V的宽工作电压范围。使其能够灵活适配不同机器人视觉相机的电源架构设计，无论是低功耗嵌入式视觉模块还是高性能工业视觉系统，均可轻松适配。

4.小型化：人形机器人头部、协作机械臂末端相机、小型AGV机载视觉设备 PCB空间受限，YSO110TR提供行业主流最小1612贴片封装，相比传统5032晶振节省70%布局面积，在不改动硬件框架前提下，缩小视觉模组体积，助力整机轻量化设计。

YSO110TR可重点应用于：

工业机器人视觉：机械臂精准抓取、定位、装配及质量检测。

AGV/AMR视觉：自主导航、障碍物识别和环境感知。

人形机器人视觉：头部视觉模组、环境识别及目标检测。

3D视觉设备：ToF、结构光、双目视觉等视觉传感器。

工业智能相机：机器视觉检测、电子制造和汽车零部件检测。

机器人视觉向高分辨率、高速率、AI化和小型化发展，对底层时钟器件提出了更高要求。

YXC扬兴科技YSO110TR有源晶振具备1～125MHz频率范围、1.8～3.3V宽电压、≤0.7ps相位抖动、≤3ms启动时间及最小1612封装等特点，可为机器人视觉相机、工业相机及智能视觉设备提供小型化、高稳定的时钟方案。

机器人视觉晶振FAQ

Q：机器人视觉相机为什么需要有源晶振？

A：有源晶振可直接输出稳定时钟，为图像传感器、处理器及接口芯片提供参考时钟，适合对频率、启动时间和PCB空间有要求的视觉设备。

Q：YSO110TR适合哪些机器人？

A：可用于工业机械臂、AGV/AMR、人形机器人以及相关视觉相机、3D视觉和智能视觉设备。

Q：机器人视觉晶振选型需要提供什么？

A：通常需要提供所需频率、工作电压、温度范围、频率精度、相位抖动、封装尺寸及应用芯片型号等参数。
