KT106 双麦降噪模块分享（1）

摘要：本文围绕 KT106 音频降噪模块展开基础知识分享，该模块搭载深度学习降噪算法，分为单麦、双麦两种硬件版本，集成 ENC、AEC、防啸叫、自动 EQ 等功能。文中介绍模块硬件参数、核心算法、选型差异、基础测试方法与常见故障，帮助工程初学者快速掌握这款音频降噪模块基础知识点。

KT106 是搭载深度学习端侧降噪算法的音频降噪模块，可实现环境杂音过滤与人声优化，硬件分为单麦、双麦两个版本，开发者可结合项目成本与实际应用场景完成选型，芯片也支持移植到整机主控 PCB，获取配套硬件资料完成定制开发。音频处理流程为音频采集、特征提取、降噪运算、人声增强再到音频输出，算法可适配工地、车厢、嘈杂室内等复杂收音环境，可应用于会议设备、楼宇对讲、语音交互机器人、对讲机等语音采集类设备。

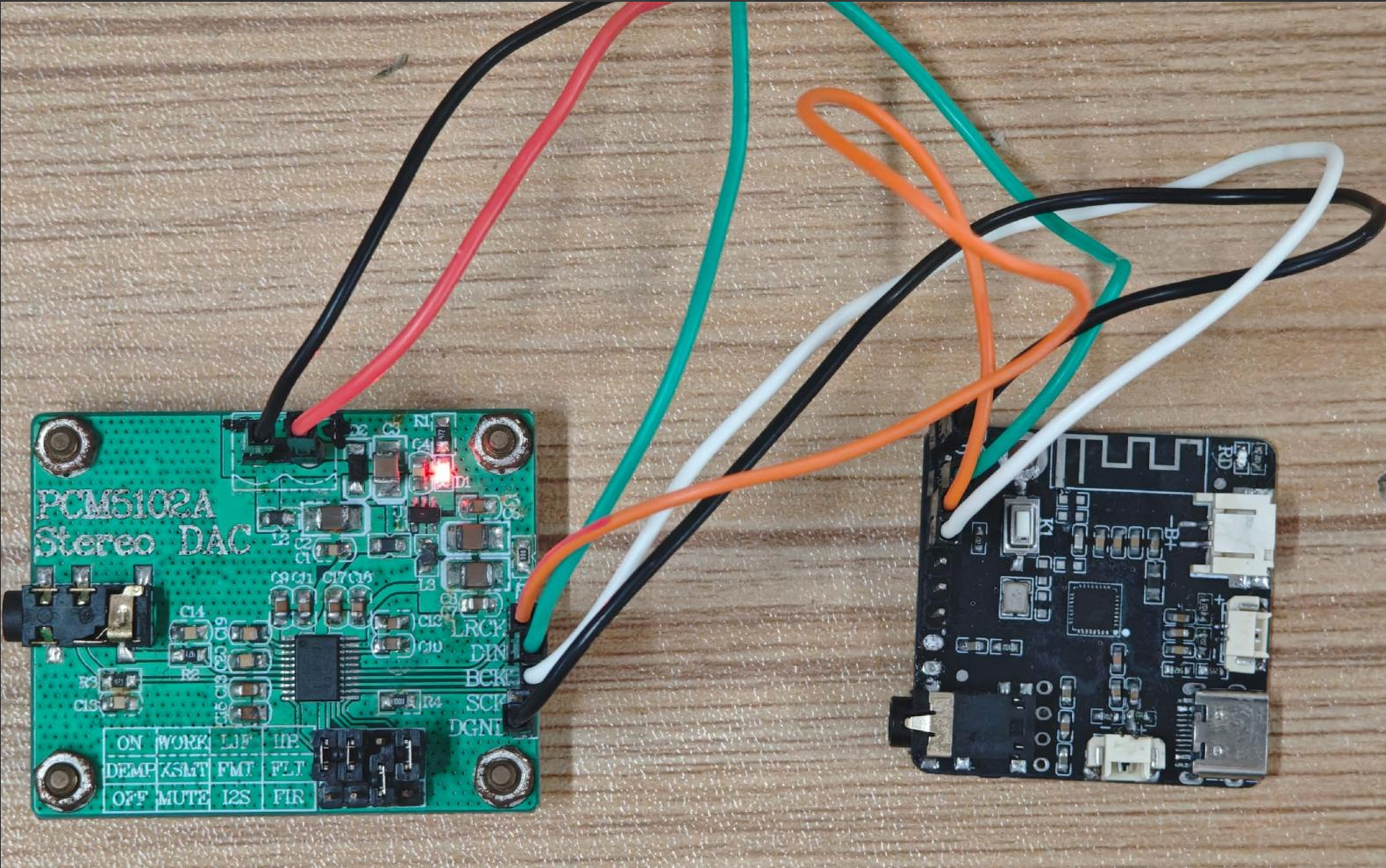

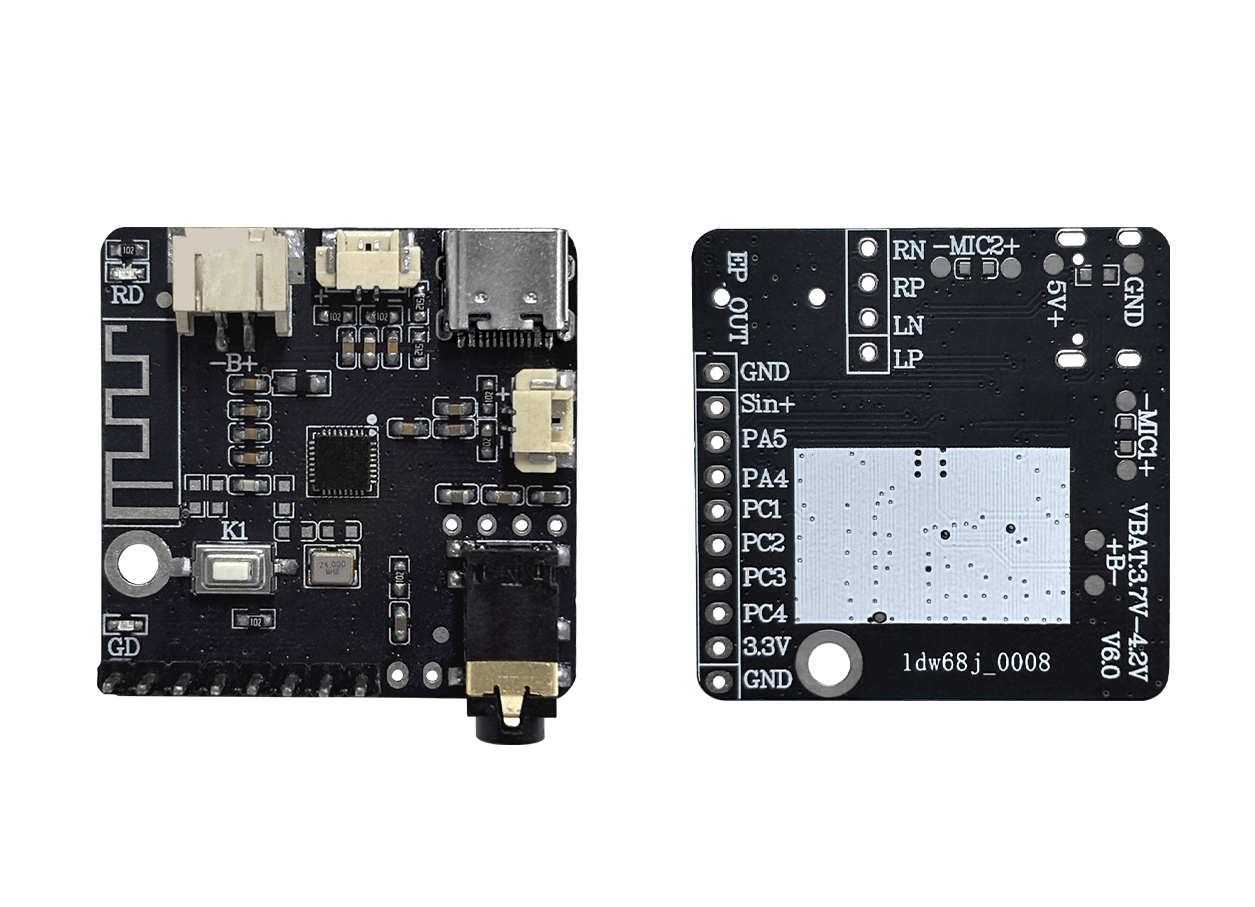

模块供电支持 5V Type‑C 供电或 3.7‑4.2V 锂电池供电，额定工作电流 17mA，待机电流 2uA，工作温度区间‑20℃~+85℃。硬件引脚包含麦克风接口、I2S 数字音频输出、按键与状态 LED 引脚。音频输出支持 DAC 模拟输出与 I2S 数字输出两种形式，DAC 端口可直接接耳机、功放，便于调试；I2S 输出需要对应解码板配合使用。模块上电默认开启 ENC 降噪，按键短按可切换降噪开关，绿灯常亮代表降噪开启，慢闪代表降噪关闭，红灯上电常亮，目前表示模块功能正常上电工作。

双麦版本中 MIC2 作为主拾音麦，MIC1 作为环境前馈麦；单麦版本仅使用 MIC2 拾音。两者在性能上存在明显区别：双麦具备更强的风噪抑制能力，支持降噪参数自定义调校，AEC 回声消除效果更优，还具备处于测试阶段的麦克风故障自动切换功能；单麦固件降噪参数固定，不支持参数修改。模块出厂固件默认适配 1.5 米拾音距离，整机结构改动后，可定制算法参数适配近距离或者远距离收音场景。

模块兼容常规驻极体咪头与硅麦，咪头灵敏度需处在‑35dB~‑41dB 区间，双麦方案建议使用同规格咪头。硬件设计时模拟音频地需要单点接地，模拟走线尽量缩短，远离开关电源线路，规避电源引入的噪声，板载 3.3V 引脚仅支持小电流外设，总负载不可超过 10mA。

在调试过程中会遇到几类典型问题：降噪失效需要检查咪头接线、降噪开关状态、供电稳定性与咪头开孔；人声音量偏小需要核对咪头规格，调整咪头安装位置；出现啸叫则需要拉大扬声器与麦克风距离或者降低外放音量。现阶段自定义降噪强度依靠固件定制，后续固件将开放串口 AT 指令，实现参数在线调试。

总结：KT106 模块集成全套音频处理能力，双麦版本综合降噪性能优于单麦版本。初学者使用时要关注供电、咪头选型布线、单双麦选型差异，硬件调试优先通过 DAC 输出验证基础功能，遇到异常优先排查接线、供电与结构问题，有定制需求可进行固件参数调整，以此满足不同语音采集项目的开发需求。
