风机功率等级不断提高，但变流器舱里的热环境，不会因为传感器规格书首页写着25℃就保持恒定。行业讨论风机电流检测时，注意力通常集中在带宽、精度和响应时间上。需要留意的是，规格书中的精度指标通常是在25℃等规定条件下给出的典型值或最大值；而带宽、响应时间属于动态指标，测试条件与精度测试并不完全相同。传感器真正装进风机变流器之后，舱内温度会直接作用于零点稳定性和增益稳定性——这部分温漂误差不能仅靠25℃条件下的精度指标来判断。
变流器舱里的真实温度
中车4.0MW风机配套变流器的一项散热设计研究给出了仿真与实验室实测对照数据：在环境温度55℃、机组满发工况下，变流器核心IGBT模块最高温度达到81℃，设计阈值为85℃；电抗器表面温度95至96℃，阈值100℃；控制舱温度65℃，阈值70℃。该研究的环境温度边界取-30℃至55℃。
另一项基于风场现场采集数据的塔筒温度场分析显示，塔底空间温度通常比环境温度高16至18℃；环境27℃时，电气部件所处环境已在43℃以上。分析同时指出，极端高温天气下若通风不足，风电机组因高温停机或限功率运行的情况时有发生。
把这些数字连起来看：夏季三北和西北地区，环境温度40℃以上并不罕见，变流器舱内控制级电路所处的微环境长期处于60至70℃，靠近母排和功率模块的位置更高。电流传感器直接安装在母排上，它感受到的不是气象站报出的气温，而是功率模块、电抗器和母排共同烘烤出的局部温度。冬季则是另一个方向的极端，北方风场-30℃以下的低温启动同样在设计边界之内。

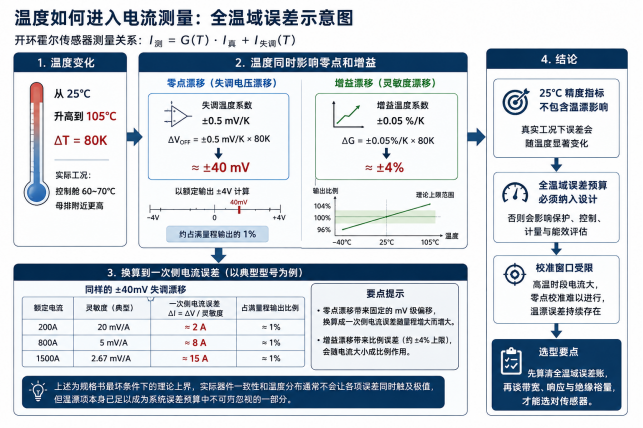

温度如何进入电流测量
开环霍尔传感器的测量关系可以写成 I_测 = G(T)·I_真 + I_失调(T)。温度同时作用在两项上：电失调电压随温度变化产生零点漂移，增益随温度变化产生灵敏度漂移。

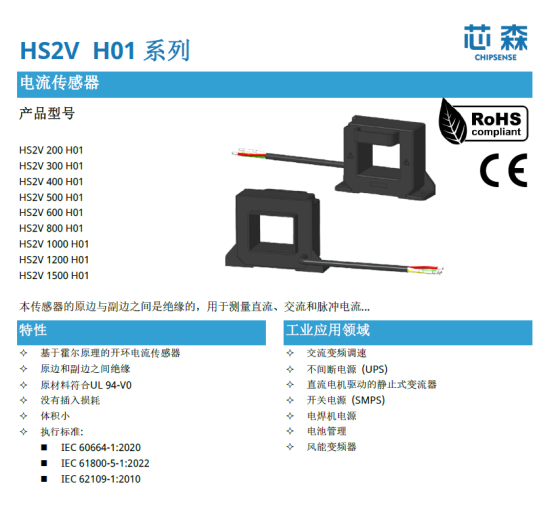

以芯森HS2V系列的屏蔽线缆版本H01为例，其电失调电压温度系数为±0.5mV/K，增益温度系数为±0.05%/K，工作温度范围-40至105℃。假设舱内温度从25℃升高到105℃，温差80K：失调电压最大漂移约40mV。以±4V额定输出对应额定电流计算，40mV约相当于1%的额定满量程输出误差。增益项方面，仅按规格书给出的增益温度系数估算，80K温差对应的增益漂移上限约为4%。这并不等于传感器总精度必然恶化4%——总误差还包括初始增益误差、零点误差、线性度、供电电压波动以及磁路与安装带来的影响——而是说明温漂项本身已经足以成为系统误差预算中不可忽视的一部分。还需要说明，上述数字是规格书最坏条件下的理论上界，实际器件一致性和舱内温度分布通常不会让各项误差同时触及极值。
同样40mV失调漂移，在不同额定电流型号上折算的绝对电流误差并不相同。H01覆盖200至1500A共九个额定等级，灵敏度随额定电流递减：200A型号为20mV/A，40mV对应2A；800A型号为5mV/A，对应8A；1500A型号约2.67mV/A，对应约15A。以满量程输出计，占比都在1%附近，但绝对误差随额定电流增大而增大。对于主回路测量，1%量级的温漂贡献可能处于系统误差预算可接受范围；但对于被测电流远小于主回路的支路检测，零点漂移对应的绝对电流误差会更加突出——量程越大的型号，同样的失调温漂折算成一次侧电流就越可观。
更麻烦的是校准窗口。夜间小风、电流接近零时，主控可以做零点校准；但高温时段恰好与白天满发重合，电流长期处于大值区，零点校准抓不到窗口，温漂误差就持续留在测量链路里。
25kHz带宽在什么位置够用
该系列的-3dB带宽为25kHz，H01规格书给出的响应时间不超过5微秒。按单极点低通响应对幅度衰减做工程估算，5kHz处衰减约2%，10kHz处约7%，25kHz处衰减约30%。需要强调，这只是基于截止频率的一阶近似估算，实际传感器的频率响应不能仅凭"25kHz、-3dB"就认定为严格一阶系统，高频段的真实特性应以实测曲线为准。
对于采用IGBT的中高功率风电变流器，开关频率通常处于几kHz量级，25kHz带宽对基波电流闭环、功率计算和低次谐波监测留有裕量。对于部分采用SiC器件、并进一步提高开关频率的变流器，25kHz带宽的裕量会明显缩小。如果系统需要保留更高频的开关纹波或快速暂态电流信息，则应根据控制环带宽、采样频率和目标频谱重新确定传感器带宽，而不能只看额定开关频率。另外，25kHz是-3dB截止点，不能理解为25kHz以内所有频率分量都能无失真重构。
风电变流器里不是每个检测位置都有相同的动态要求。机侧、网侧主回路的高动态闭环和故障穿越快速电流跟踪，对带宽和响应最苛刻；网侧功率计量、直流母线监测、辅助变流器供电监测这些位置，更看重全温域稳定性、隔离安全和量程覆盖。HS2V规格书明确将"风能变频器"列为应用领域，额定电流覆盖200至1500A，测量范围最高可达±2500A，可为部分大电流暂态工况提供一定量程裕量，属于开环方案在中低动态、中大量程位置的合理应用。精度维度上也要把边界说清楚：在通常的产品架构下，开环霍尔方案对温漂和磁路变化更加敏感；对于计量级精度或高动态主回路等对测量性能要求更高的位置，可优先评估闭环霍尔或磁通门方案。
绝缘变体与温度边界
同一系列有两个绝缘取向不同的变体。H00为板载连接器版本，交流隔离耐压4.9kVrms、瞬态耐压9.9kV，电气间隙与爬电距离均为11mm，规格书给出的应用实例为550V加强绝缘、1100V基本绝缘（CAT III、PD2，参照IEC 61800-5-1和IEC 62109-1）。H01为屏蔽线缆版本，隔离耐压2.3kVrms，对应300V加强绝缘、600V基本绝缘。
陆上风机变流器主流电压平台为690V，但不能仅用"690V"这个数字和传感器标注的基本绝缘应用电压做简单比较。系统额定电压与传感器绝缘应用实例之间不是一一对应关系：真正的绝缘配合需要综合工作电压及其类型、过电压类别、污染等级、电气间隙、爬电距离、耐压水平和绝缘材料CTI，并在整机层面完成。H00与H01的差异，应首先理解为不同绝缘结构和应用条件下的选型边界，而不是简单的"690V能不能用"。
两个变体的温漂指标也有差异：H01失调温漂±0.5mV/K、增益温漂±0.05%/K；H00失调温漂±1mV/K（80℃以上放宽至±1.5mV/K）、增益温漂0.1%/K量级。绝缘裕量与温度系数之间的取舍，需要按安装位置的电压等级和热环境权衡，不能默认选某一个后缀。
温度边界是另一道硬关。该系列工作温度范围为-40至105℃，原边母排允许最高温度同样为105℃。对于工作温度上限只有85℃的器件，如果安装位置长期接近或超过这一温度，其规格保证空间会明显缩小；而-40至105℃的工作范围，则为高温舱内安装提供了更大的设计裕量。超出工作温度范围使用，不只是精度退化，规格书给出的零点和增益指标全部失去保证。但传感器耐温，不等于系统可以忽视散热。变流器舱的风道设计、液冷方案和降额策略才是控制温度的主体；传感器温度范围解决的是“真实热环境下指标能否继续得到保证”，而不是替整机散热设计兜底。它也不替代IGBT退饱和保护、撬棒电路和直流母线过压保护，而是作为测量链路的一环参与系统保护与控制。
风机设计寿命是20年，传感器经历的是持续的冷热循环，而不是规格书首页的25℃。对于长期运行的风电变流器，选型不能只看一个25℃精度数字。先把全温域误差预算算清楚，再看带宽、响应时间和绝缘裕量，才能判断传感器是否真正适合这个安装位置。
