一、产品概述：适配小型化设计的国产精品光耦
AT3H7是SSOP-4超薄封装，相较于传统SOP-4、DIP-4光耦，大幅缩减PCB占用面积，完美解决便携设备、精密家电、小型工控模块的布局空间受限问题。
器件内部采用成熟的红外发光LED+NPN光电三极管架构，可实现输入输出完全电气隔离，有效阻断强弱电串扰、共模干扰、市电浪涌，保障电路信号传输稳定。产品严格遵循工业级生产标准，通过多项国际安规认证，符合RoHS、REACH无卤环保要求，MSL1防潮等级无需特殊仓储管控，适配大批量SMT量产，是消费电子、工业控制领域高性价比的国产替代方案。
二、核心产品优势：区别于普通光耦的硬核亮点
1. 超小体积，适配设备小型化趋势
采用SSOP-4超薄贴片封装，体积小巧、厚度更低，适配各类轻薄型电子产品、微型控制板的紧凑布局，是当下小型化硬件设计的优选隔离器件。
2. 高隔离耐压，满足主流安规要求
输入输出隔离电压高达3750Vrms（1分钟耐压），爬电距离充足，可满足家电、智能电表、工业控制设备的基础安规测试标准，筑牢设备电气安全防线。
3. 多档位CTR，场景精准适配
提供A/B/C/D四档电流传输比，覆盖低增益到高增益全场景，可精准匹配开关电源反馈、弱信号隔离、数字信号传输等不同电路需求，彻底解决单一参数光耦适配性差、电路不稳定的问题。
4. 宽温稳定，抗老化抗衰减
工业级工作温度范围-55℃~+110℃，耐高温性能优异，长期高温满载工作下CTR衰减幅度小，暗电流低，有效避免家电、工控设备长期运行出现的信号漂移、工作异常问题，大幅降低整机返修率。

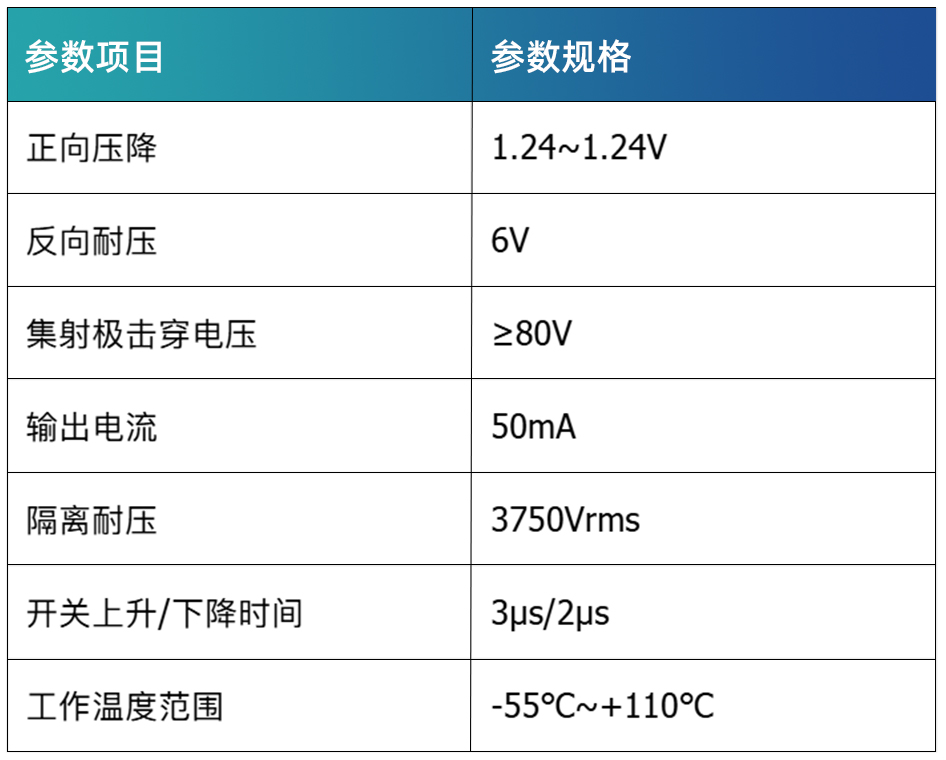

三、关键电气参数与CTR档位说明
以下为AT3H7核心电气参数，也是工程师选型的核心参考依据：
CTR电流传输比分档适配（IF=5mA，Vce=5V）
A档（80%-160%）：低增益特性，适配低功耗数字信号隔离场景，功耗更低
B档（130%-260%）：通用黄金档位，增益适中、环路稳定，首选用于开关电源反馈电路
C档（200%-400%）：高增益特性，适合微弱信号采集、低幅值信号隔离传输
D档（300%-600%）：超高增益，适配极小电流驱动的弱信号检测场景
四、主流应用场景，覆盖多行业硬件设计
依托小体积、高稳定、宽温抗造的特性，AT3H7广泛适配消费电子、家电、工业控制等多领域核心电路：
1. 开关电源类设备
充电器、适配器、小型开关电源次级反馈回路，AT3H7B档位可完美适配电源闭环控制，有效避免环路振荡、输出纹波过大、带载不稳定等问题。
2. 白色家电设备
空调、冰箱、热水器、风机等家电主控板，用于强弱电隔离、内外机通讯、电源信号传输，耐高温特性可适配家电长期满载、高温运行工况，杜绝信号干扰、通讯失灵故障。
3. 工业控制与智能仪表
PLC IO隔离、传感器信号隔离、智能电表、测量仪器等设备，凭借高隔离、低暗电流特性，保障工业复杂电磁环境下信号传输精准稳定。
4. 小型便携电子设备
各类轻薄型数码产品、小型控制模块，依托SSOP-4超小封装，极致节省PCB空间，助力设备小型化、轻量化设计。
AT3H7作为一款高通用性、高稳定性的小型化晶体管光耦，凭借SSOP超小封装、3750Vrms高隔离、多档位CTR适配、宽温抗老化、可直接进口替代等核心优势，精准适配当下硬件小型化、国产化替代的行业趋势。
无论是消费电源、白色家电，还是工业控制、智能仪表项目，AT3H7都能以优异的性能、极高的性价比、稳定的供货能力，为产品电路隔离设计保驾护航，是工程师选型、项目量产的优质国产光耦方案。
