前言：工业 ZigBee 项目常见痛点
做工业物联网开发，很多工程师都会遇到这些难题：WiFi 干扰造成频繁丢包、大规模组网路由异常、传输距离虚标、电池设备功耗超标。本文结合晓网电子WLT2420SZ邮票孔贴片 ZigBee 模块，从硬件选型、PCB 布局、组网调试几个维度分享实战经验。

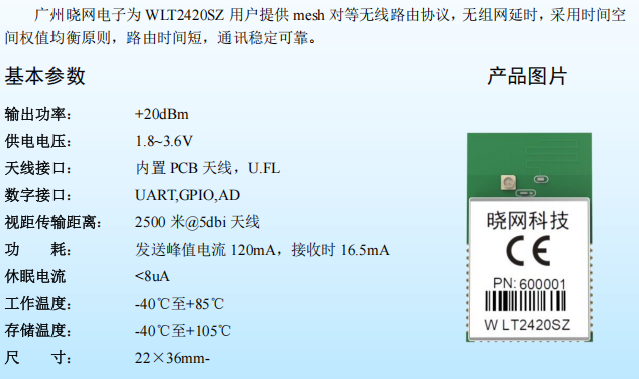

一、WLT2420SZ 硬件基础规格
WLT2420SZ 邮票孔贴片 ZigBee 数传模块，提供两个硬件版本：WLT2420SZ‑A（内置 PCB 天线）、WLT2420SZ‑U（U.FL 外置天线接口），整机尺寸22×36mm，邮票孔封装支持 SMT 批量贴装。
射频：最大输出功率 +20dBm，搭配 5dBi 天线、视距环境下传输距离可达 2500 米；频段2.400~2.520GHz，拥有16 路标准 ZigBee 信道 + 9 路扩展信道，厂房 WiFi、蓝牙密集环境，切换扩展信道可以有效降低同频干扰；无线最高速率2Mbps，串口最高波特率1.5Mbps。
电气参数：供电1.8‑3.6V，发送峰值电流120mA，接收电流16.5mA，休眠电流 ＜8μA，适合电池供电传感器；工作温度 ‑40℃~+85℃，满足工业宽温要求。
网络特性：搭载晓网自研Mesh 对等无线路由协议，无组网延时；支持65536 个隔离 PAN‑ID 网段，单网段最大65536 节点；支持点对点、主从、广播、Mesh 多种组网拓扑。
二、组网四大高频问题实战解析
1、Mesh 长期运行产生路由碎片怎么办？
大规模网络节点频繁上下电、移动，会残留无效路由条目，也就是行业所说路由碎片。现象：偶发数据时延增大，个别节点间歇性丢包。
解决方案：定期网关复位刷新路由；大项目划分多 PAN-ID 子网；故障节点完整断电退出；重大迭代全部恢复出厂后重新组网。
2、如何实现非法设备防护？
重点提示：模块固件没有内置 MAC 硬件黑名单，无法直接通过硬件固件拉黑设备。
依靠三层组合防护：设置项目专属 PAN‑ID、配置网络密钥、网关业务层维护地址白名单，丢弃陌生地址报文，实现等效黑名单管控。
3、网关对接平台上报模式
模块原始帧格式：AA D1+地址+用户数据+55。搭配网关，同时支持事件主动上报、轮询采集两种工作模式；支持十六进制透传输出，网关侧可封装 JSON 对接业务平台。
4、多类型终端混合接入
模块仅负责无线透传，传感器、开关、采集器可混接同一网络；
工程注意点：电池休眠节点不要充当网络中继，避免造成网络覆盖、稳定性下降。
三、PCB 硬件设计避坑要点
WLT2420SZ‑A（内置 PCB 天线）：天线区域保留 ≥20mm 全层净空 ，禁止铺铜、放置金属器件；
WLT2420SZ‑U（外置天线版）：必须接天线之后再上电，防止射频器件烧毁；
5V 主控对接：模块串口 TXD/RXD 引脚需要串联 200Ω 电阻做电平匹配。
总结
综合来看，晓网WLT2420SZ 邮票孔 ZigBee 贴片模块非常适合工业现场大规模物联网部署。自研对等 Mesh 协议解决了传统 ZigBee 组网延时的痛点，多扩展信道可以有效应对厂房、城市环境下 2.4G 频段的干扰问题，低功耗指标也可以适配电池供电传感终端。
