USB限流保护芯片IC测试边界:过压锁存后需重新上电或EN复位

19小时前
201
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

USB过流限流保护芯片测试

PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601

每颗芯片两页 · 共3组测试 · 每组含4项电气照片与2项温度照片

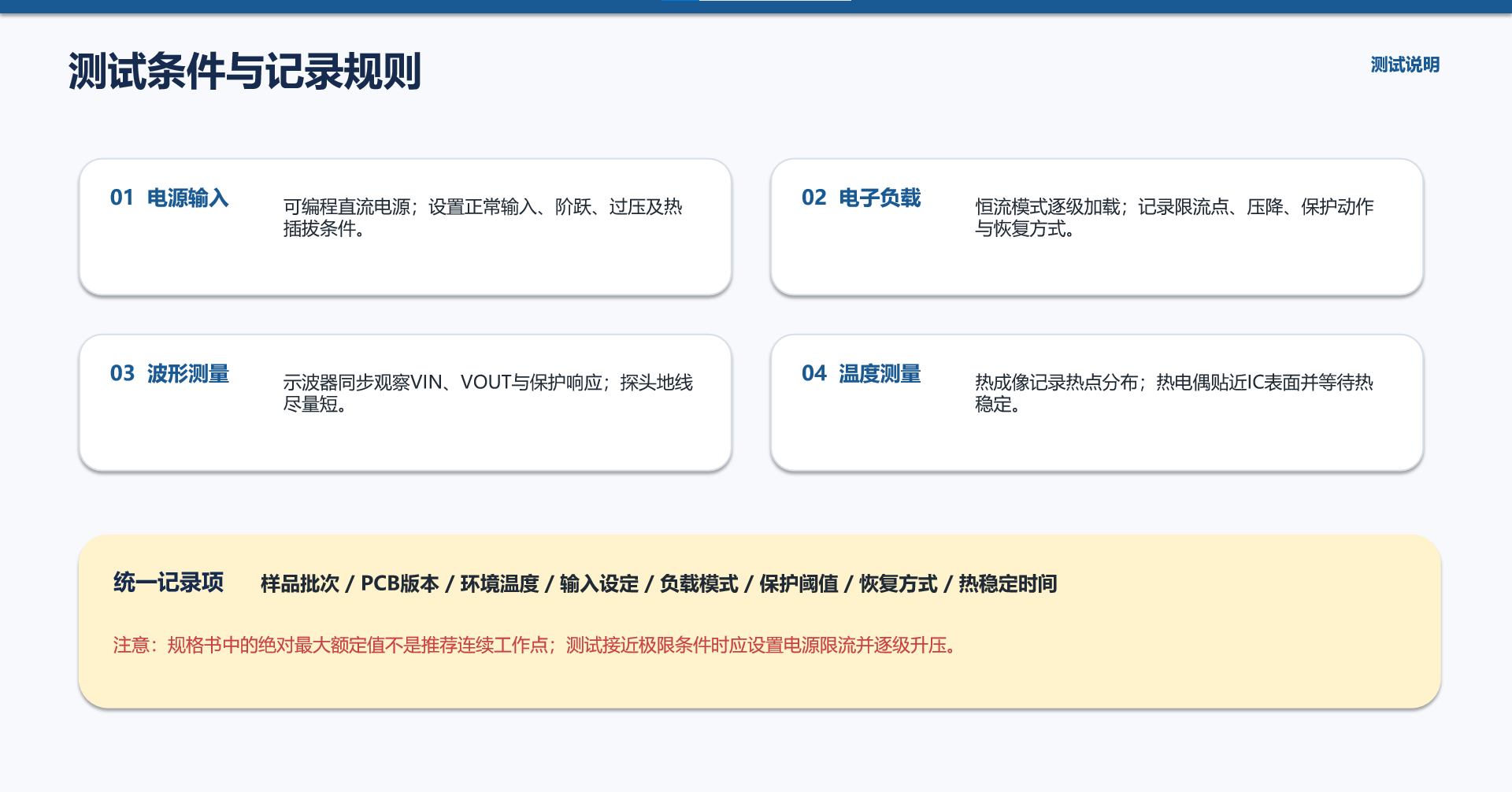

测试条件与记录规则

01  电源输入

可编程直流电源;设置正常输入、阶跃、过压及热插拔条件。

02  电子负载

恒流模式逐级加载;记录限流点、压降、保护动作与恢复方式。

03  波形测量

示波器同步观察VIN、VOUT与保护响应;探头地线尽量短。

04  温度测量

热成像记录热点分布;热电偶贴近IC表面并等待热稳定。

统一记录项

样品批次/ PCB版本/环境温度/输入设定/负载模式/保护阈值/恢复方式/热稳定时间

注意:规格书中的绝对最大额定值不是推荐连续工作点;测试接近极限条件时应设置电源限流并逐级升压。

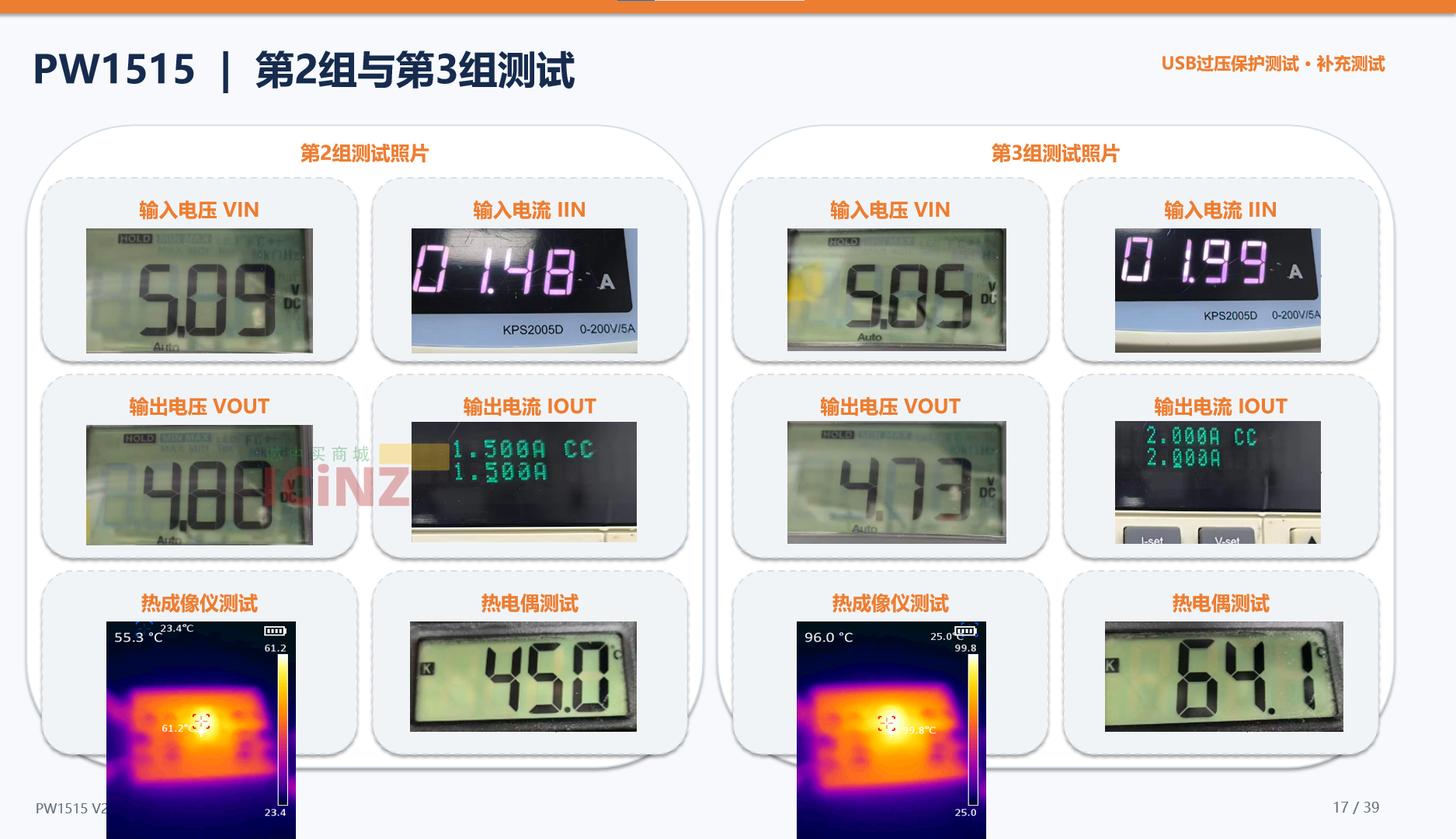

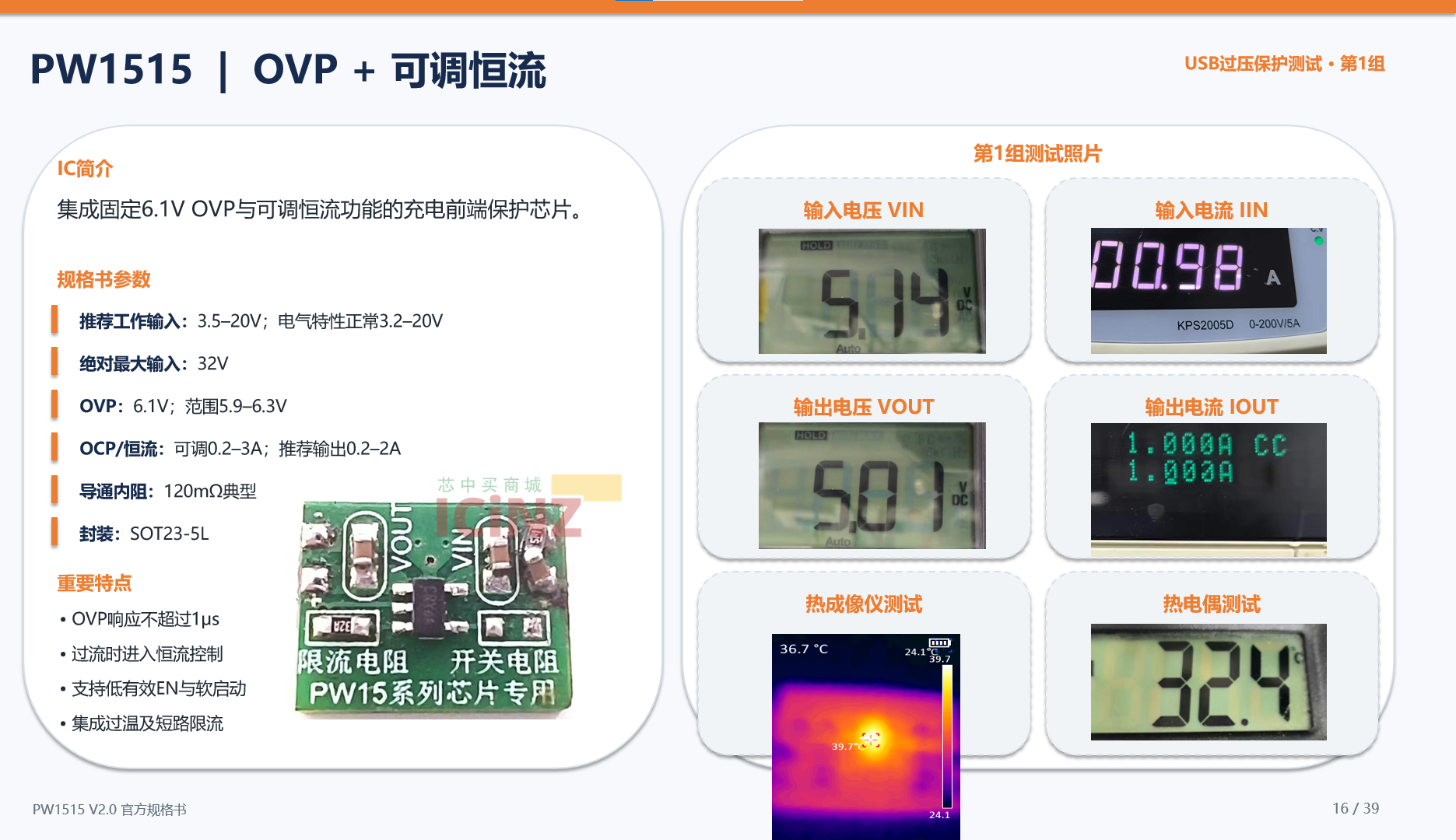

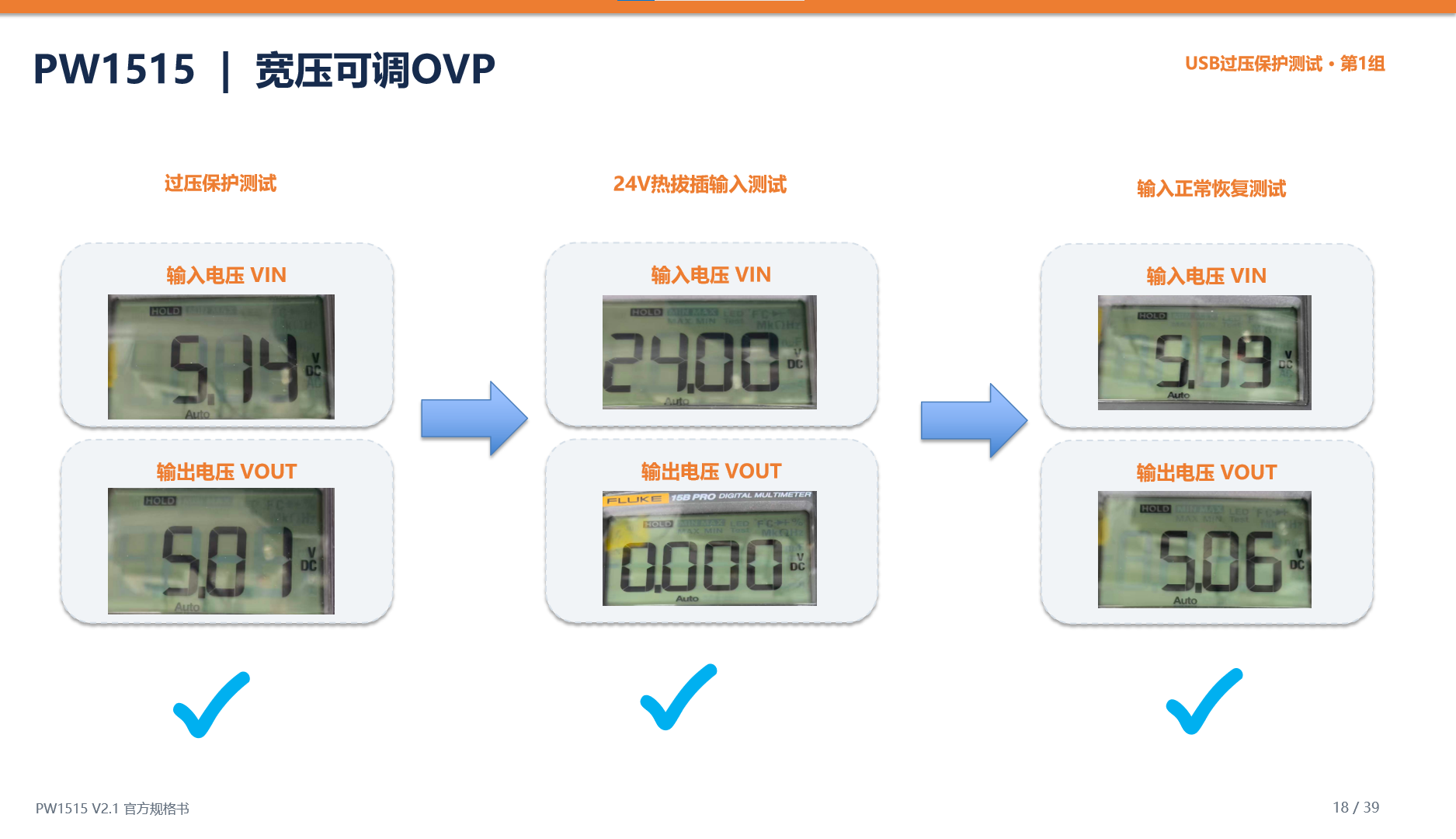

PW1515  |  OVP + 可调恒流

IC简介

集成固定6.1V OVP与可调恒流功能的充电前端保护芯片。

规格书参数

推荐工作输入:3.5–20V;电气特性正常3.2–20V

绝对最大输入:32V

OVP:6.1V;范围5.9–6.3V

OCP/恒流:可调0.2–3A;推荐输出0.2–2A

导通内阻:120mΩ典型

封装:SOT23-5L

重要特点

OVP响应不超过1μs

过流时进入恒流控制

支持低有效EN与软启动

集成过温及短路限流

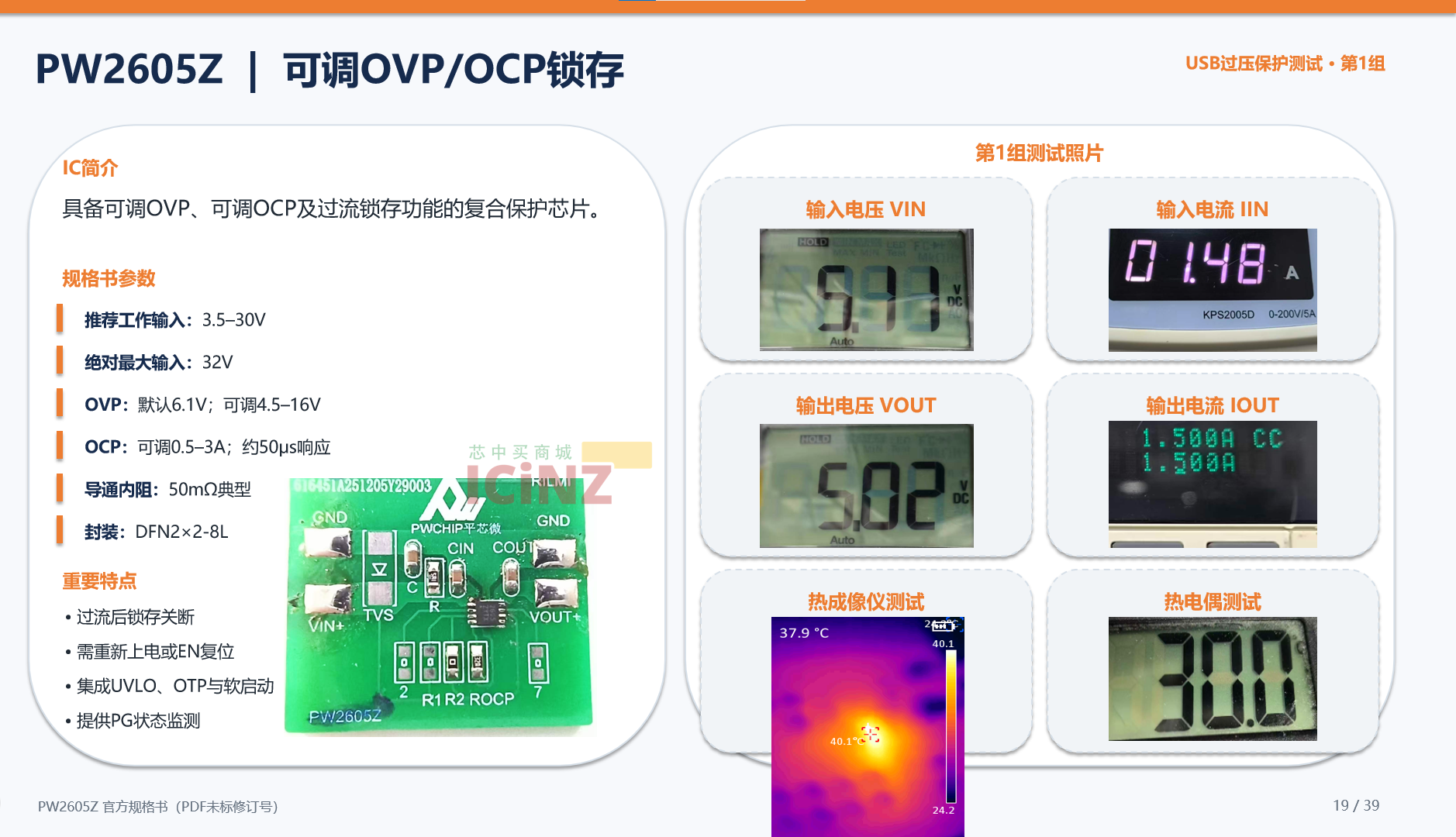

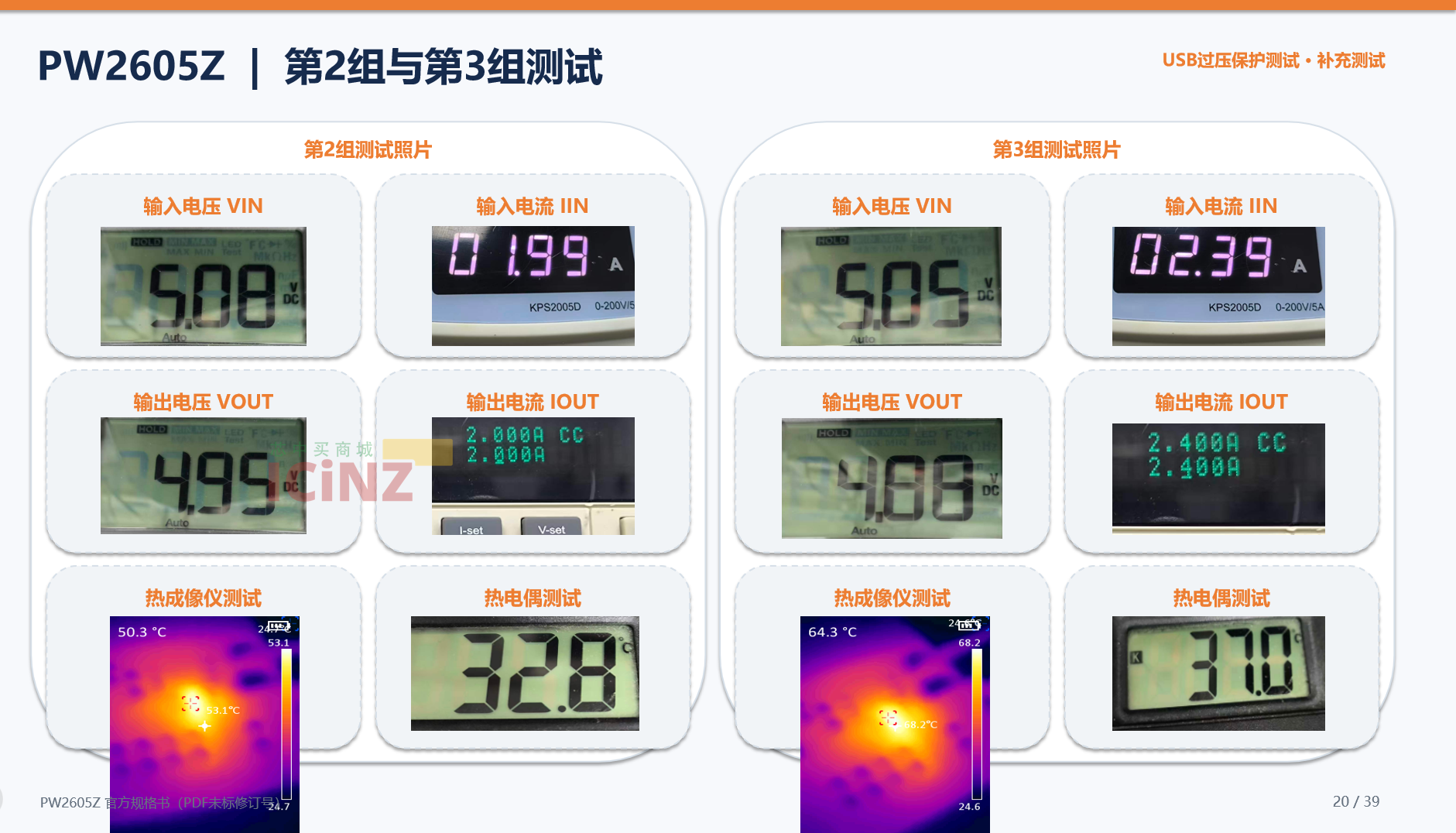

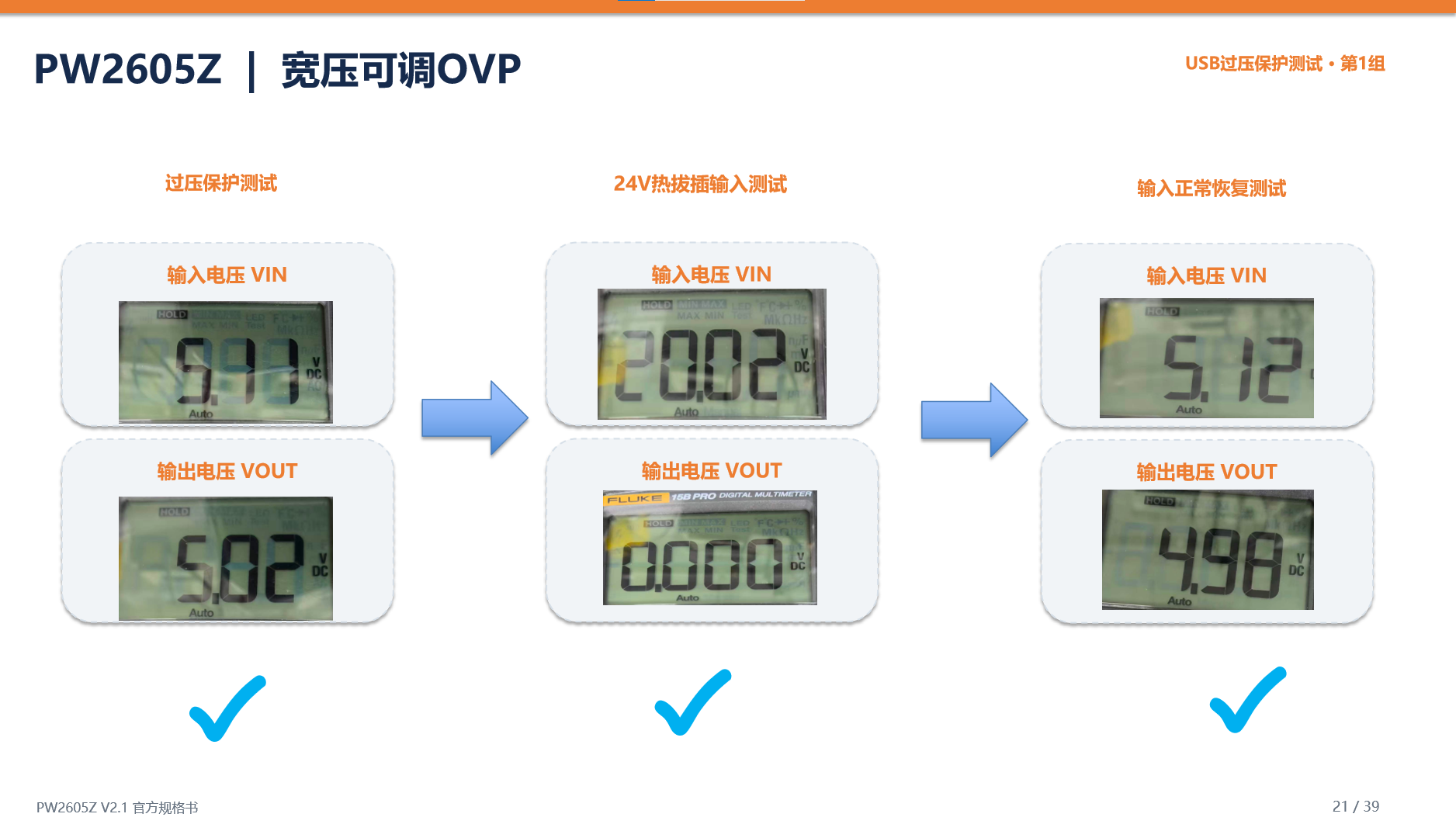

PW2605Z  |  可调OVP/OCP锁存

IC简介

具备可调OVP、可调OCP及过流锁存功能的复合保护芯片。

规格书参数

推荐工作输入:3.5–30V

绝对最大输入:32V

OVP:默认6.1V;可调4.5–16V

OCP:可调0.5–3A;约50μs响应

导通内阻:50mΩ典型

封装:DFN2×2-8L

重要特点

过流后锁存关断

需重新上电或EN复位

集成UVLO、OTP与软启动

提供PG状态监测

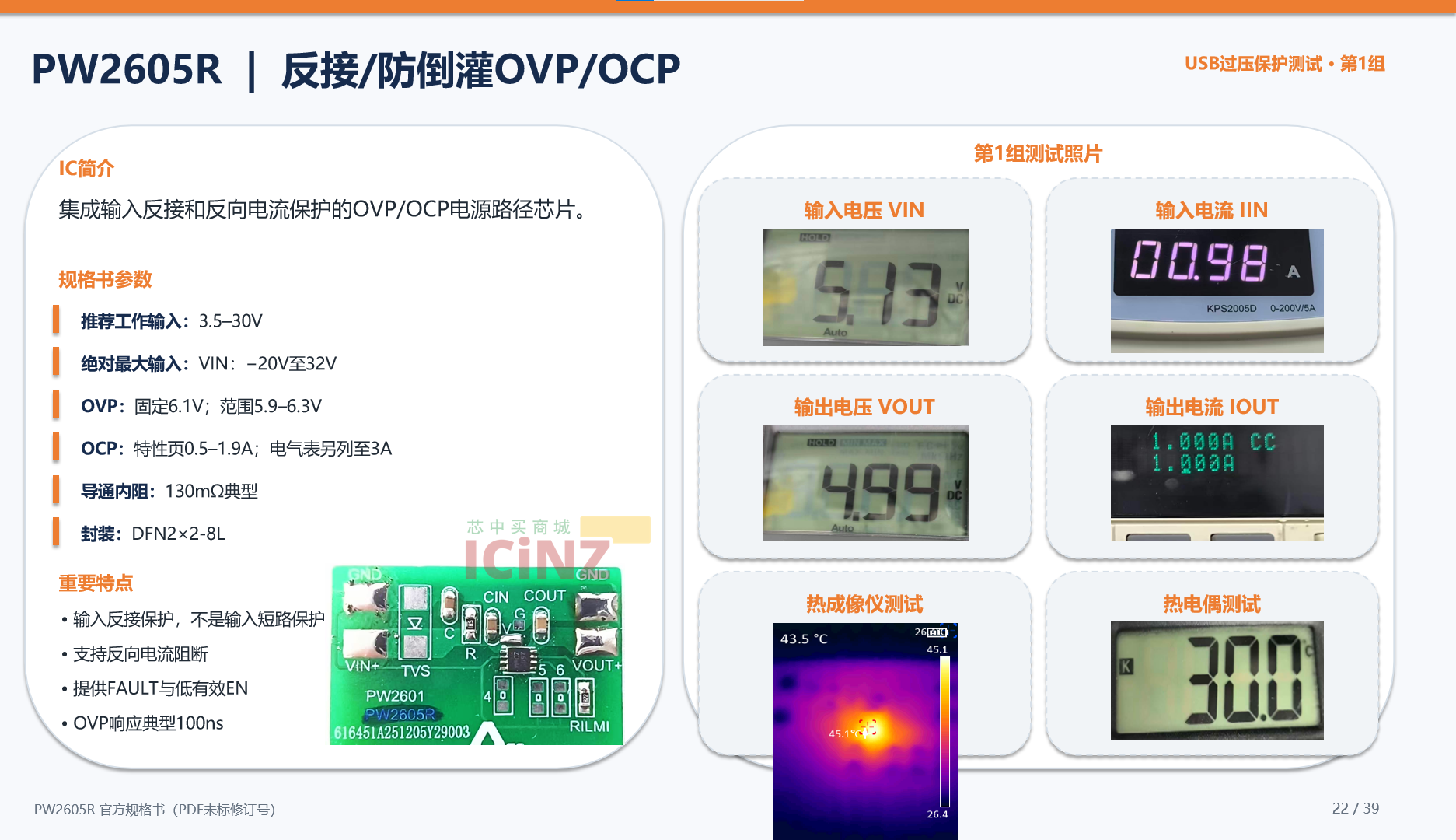

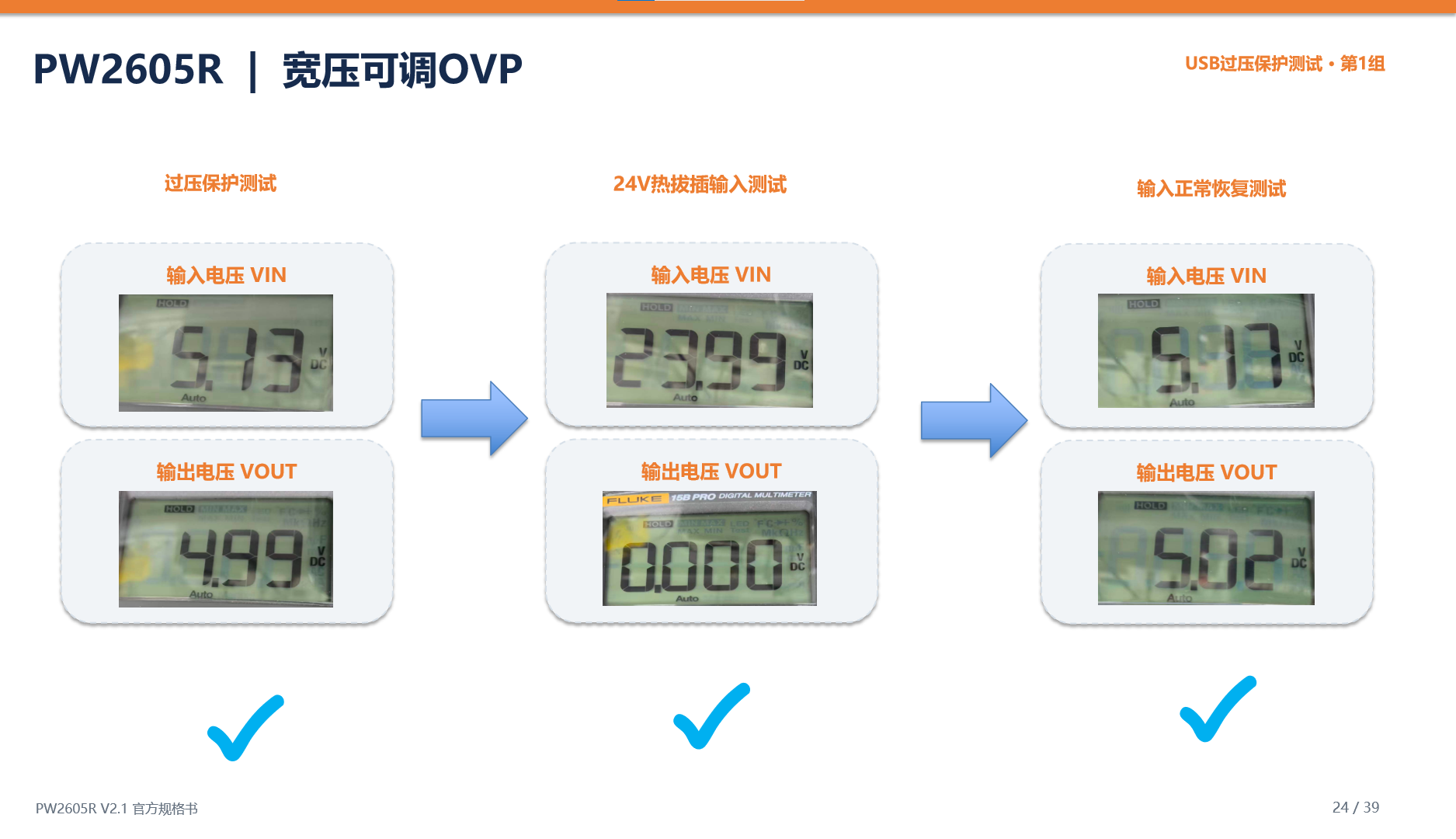

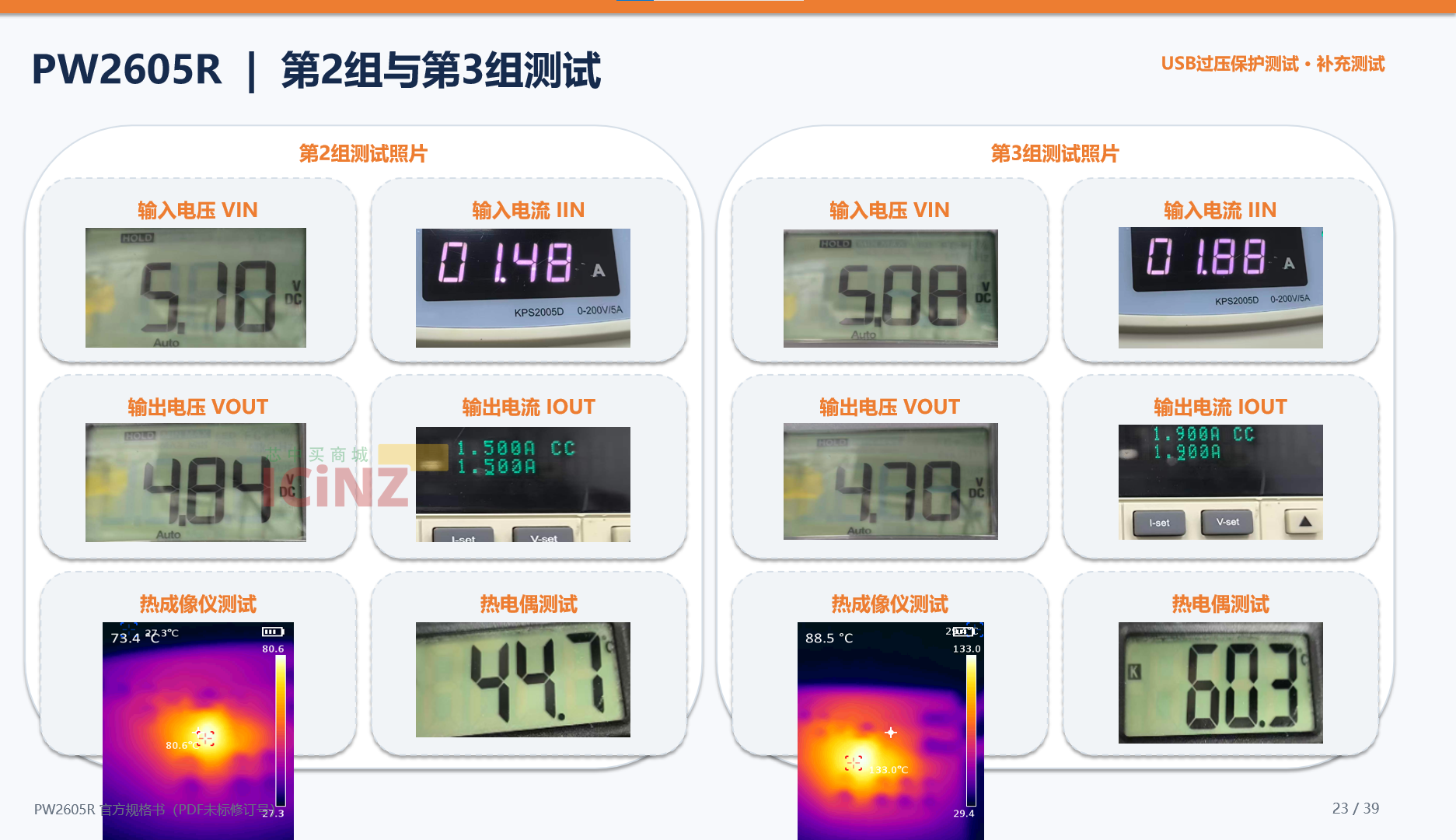

PW2605R  |  反接/防倒灌OVP/OCP

IC简介

集成输入反接和反向电流保护的OVP/OCP电源路径芯片。

规格书参数

推荐工作输入:3.5–30V

绝对最大输入:VIN:−20V至32V

OVP:固定6.1V;范围5.9–6.3V

OCP:特性页0.5–1.9A;电气表另列至3A

导通内阻:130mΩ典型

封装:DFN2×2-8L

重要特点

输入反接保护,不是输入短路保护

支持反向电流阻断

提供FAULT与低有效EN

OVP响应典型100ns

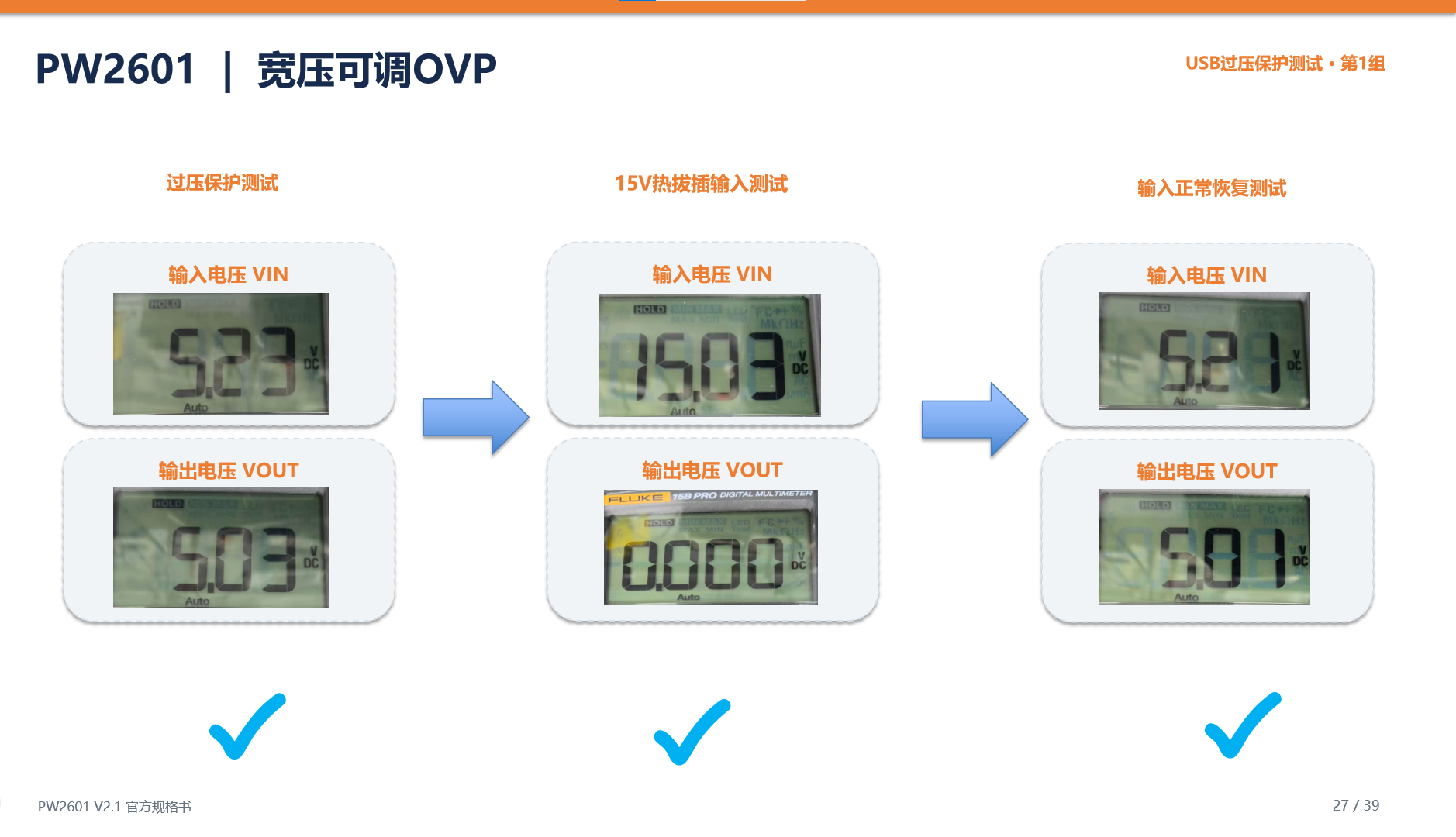

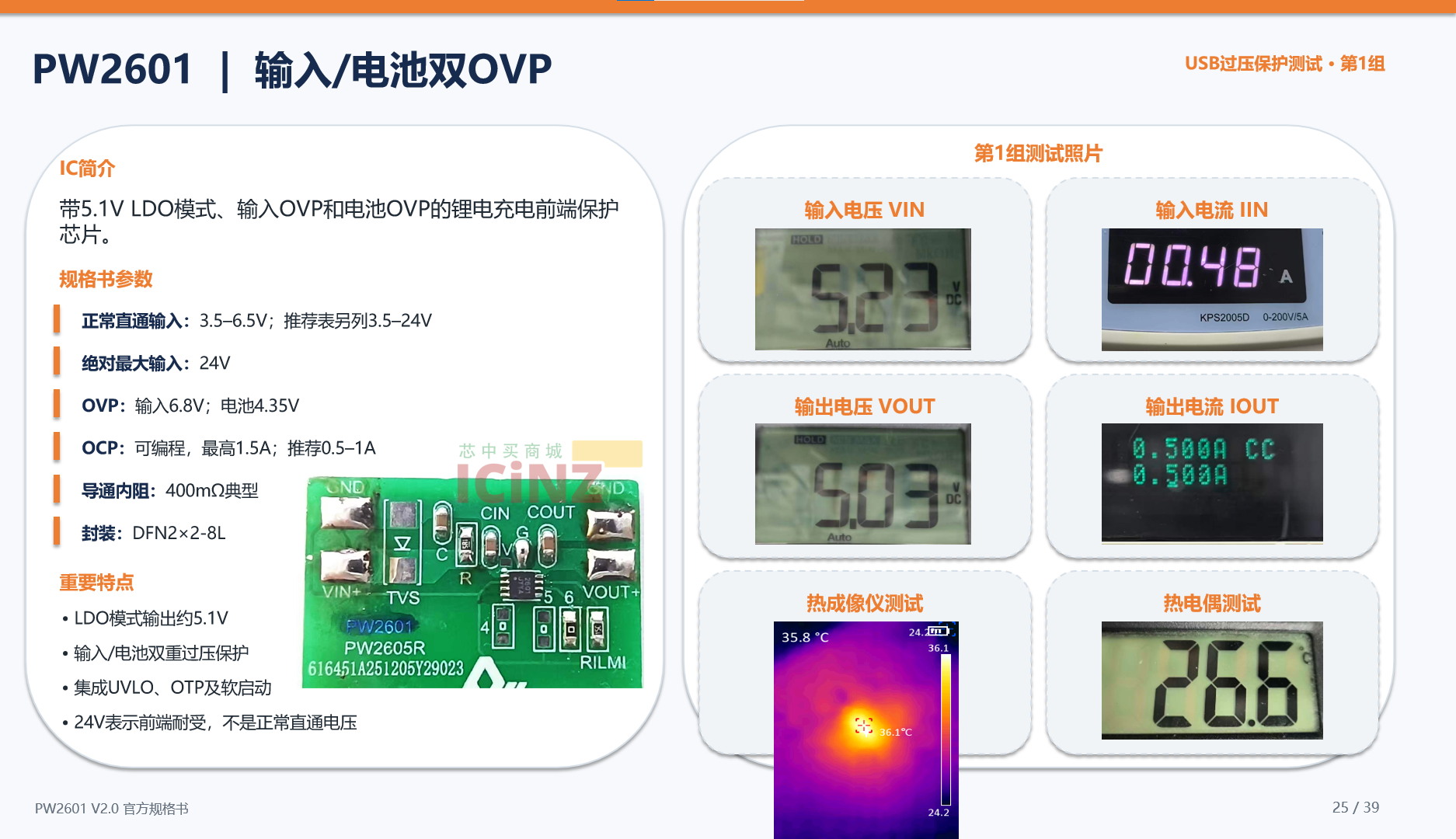

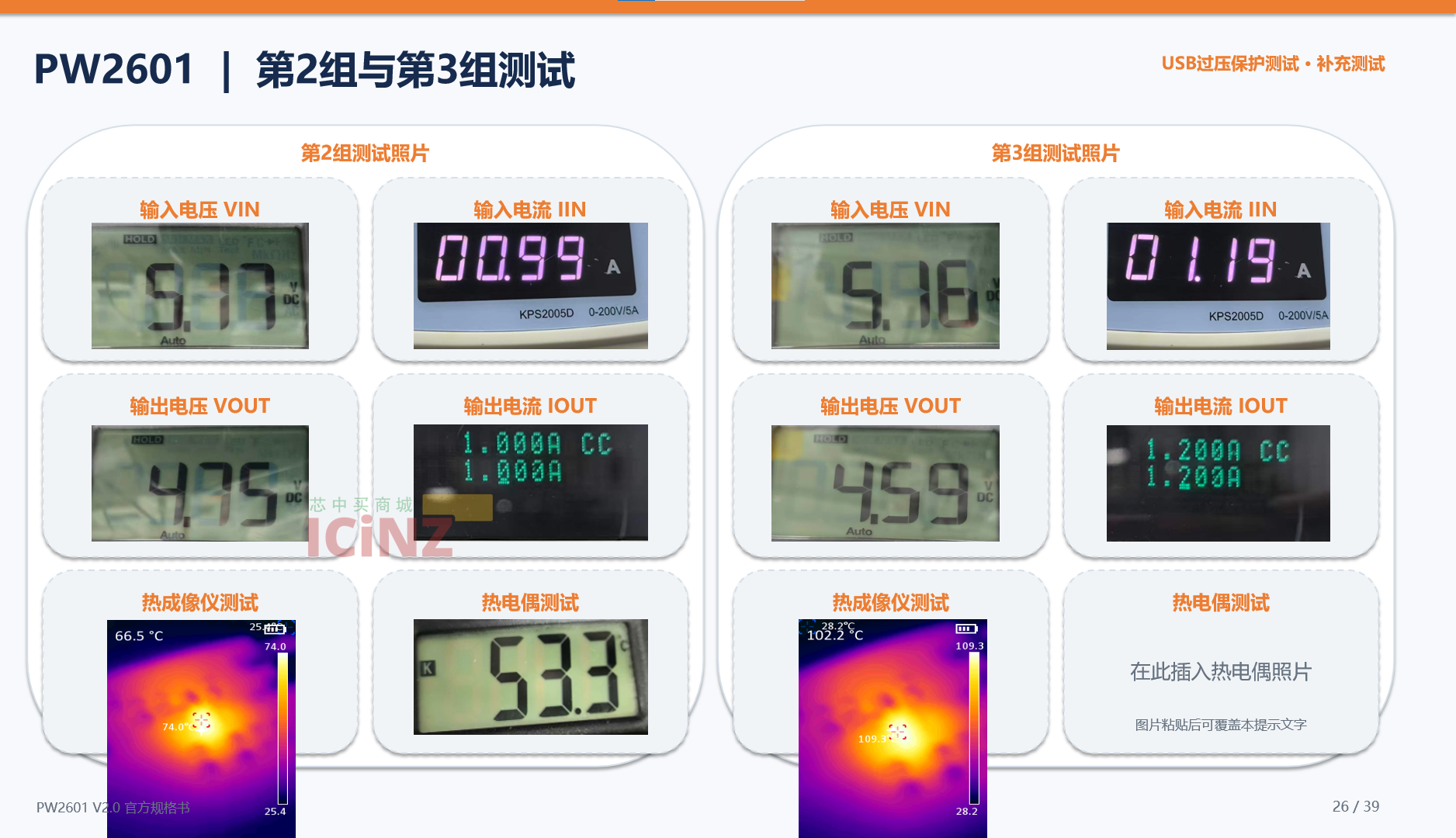

PW2601  |  输入/电池双OVP

IC简介

带5.1V LDO模式、输入OVP和电池OVP的锂电充电前端保护芯片。

规格书参数

正常直通输入:3.5–6.5V;推荐表另列3.5–24V

绝对最大输入:24V

OVP:输入6.8V;电池4.35V

OCP:可编程,最高1.5A;推荐0.5–1A

导通内阻:400mΩ典型

封装:DFN2×2-8L

重要特点

LDO模式输出约5.1V

输入/电池双重过压保护

集成UVLO、OTP及软启动

24V表示前端耐受,不是正常直通电压

PW1502A  |  USB可调限流

IC简介

适用于3V/5V USB端口的低功耗可调限流负载开关。

规格书参数

工作输入:2.4–5.5V

绝对最大输入:7V

OVP:无

限流:电阻设定;规格书示例0.6–2A

导通内阻:80mΩ典型(VIN=5V)

封装:SOT23-5L

重要特点

短路限流响应约1μs

集成过流/短路恒流保护

支持过温保护与软启动

关断时支持反向电流阻断

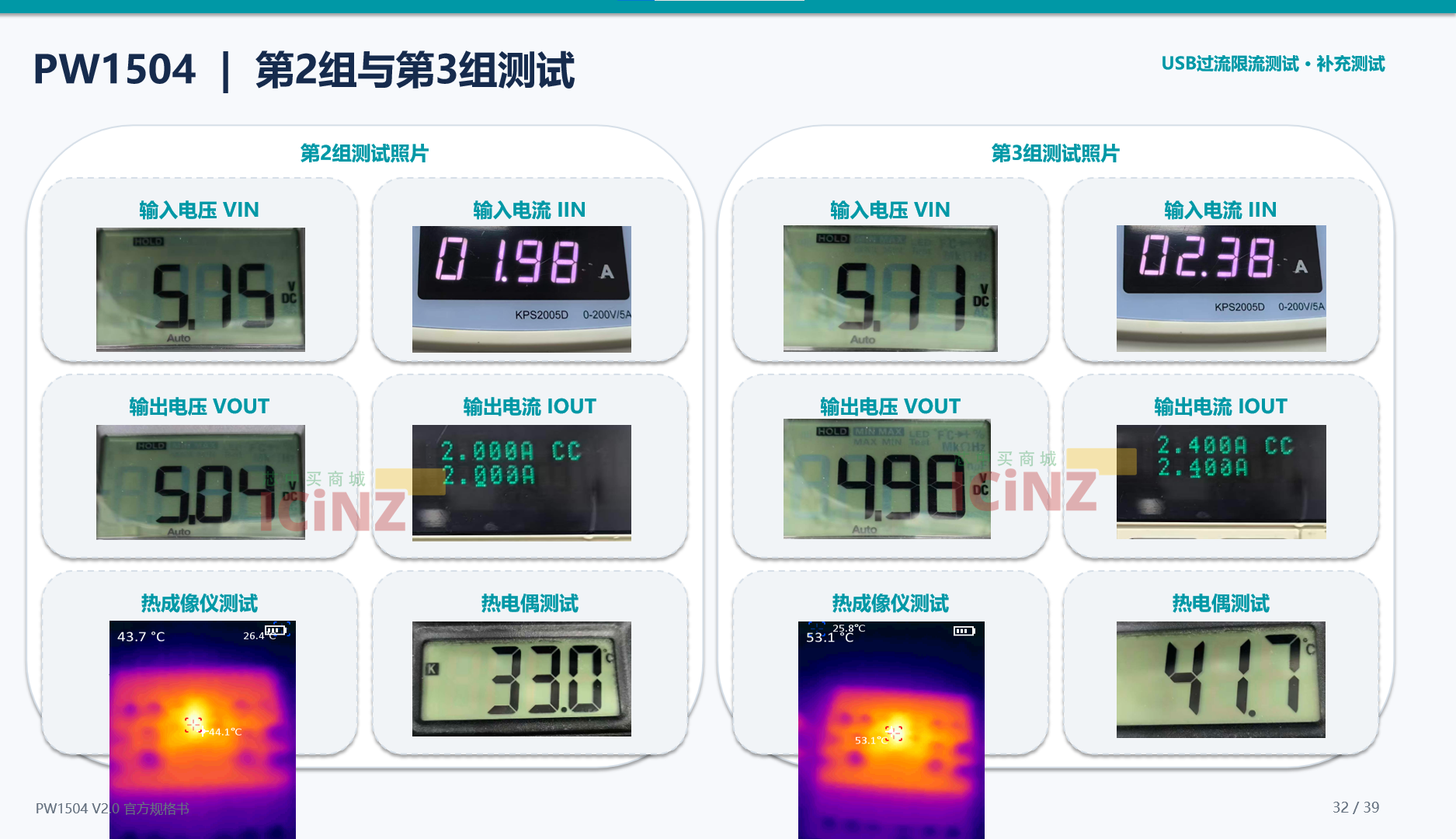

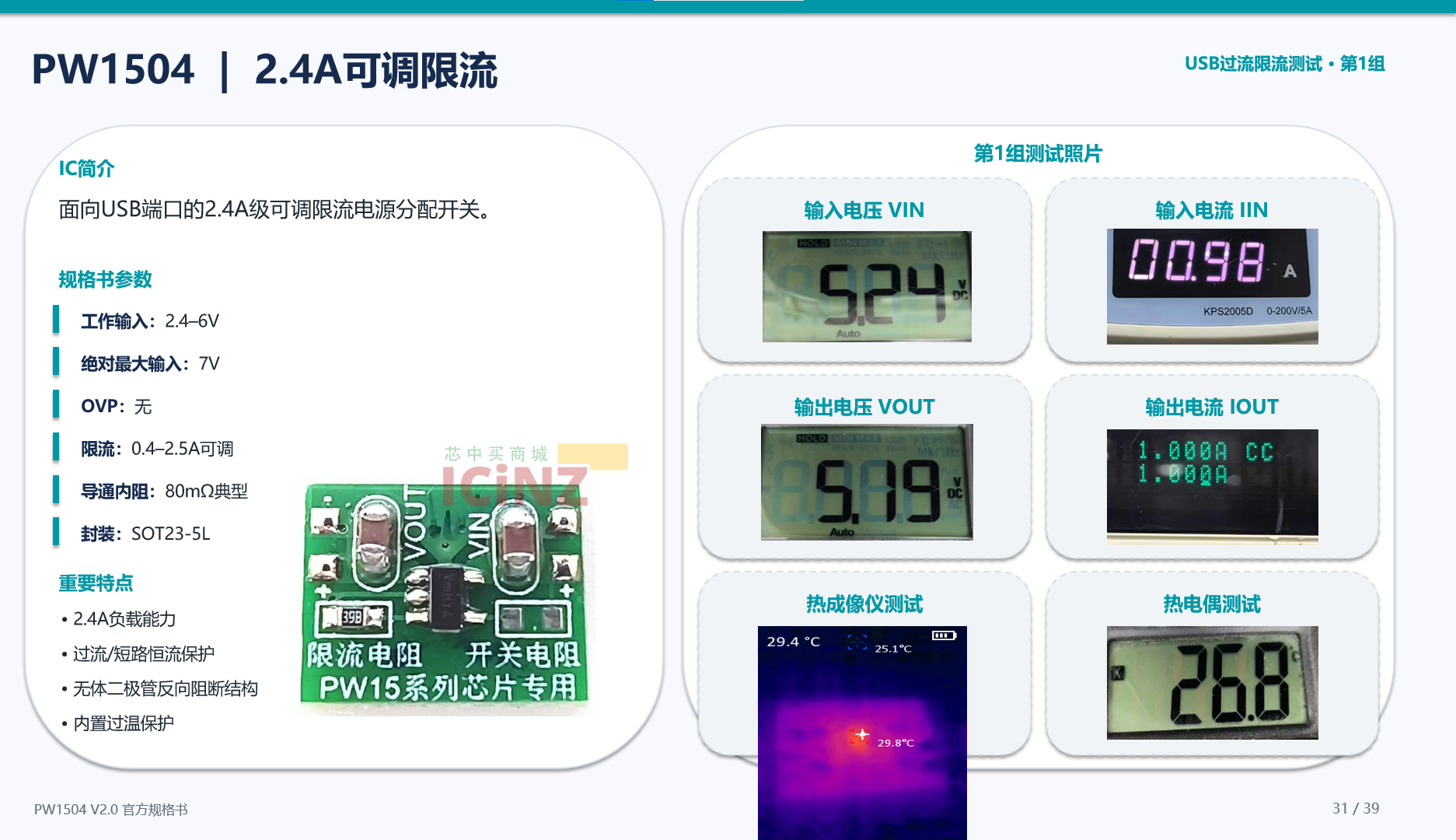

PW1504  |  2.4A可调限流

IC简介

面向USB端口的2.4A级可调限流电源分配开关。

规格书参数

工作输入:2.4–6V

绝对最大输入:7V

OVP:无

限流:0.4–2.5A可调

导通内阻:80mΩ典型

封装:SOT23-5L

重要特点

2.4A负载能力

过流/短路恒流保护

无体二极管反向阻断结构

内置过温保护

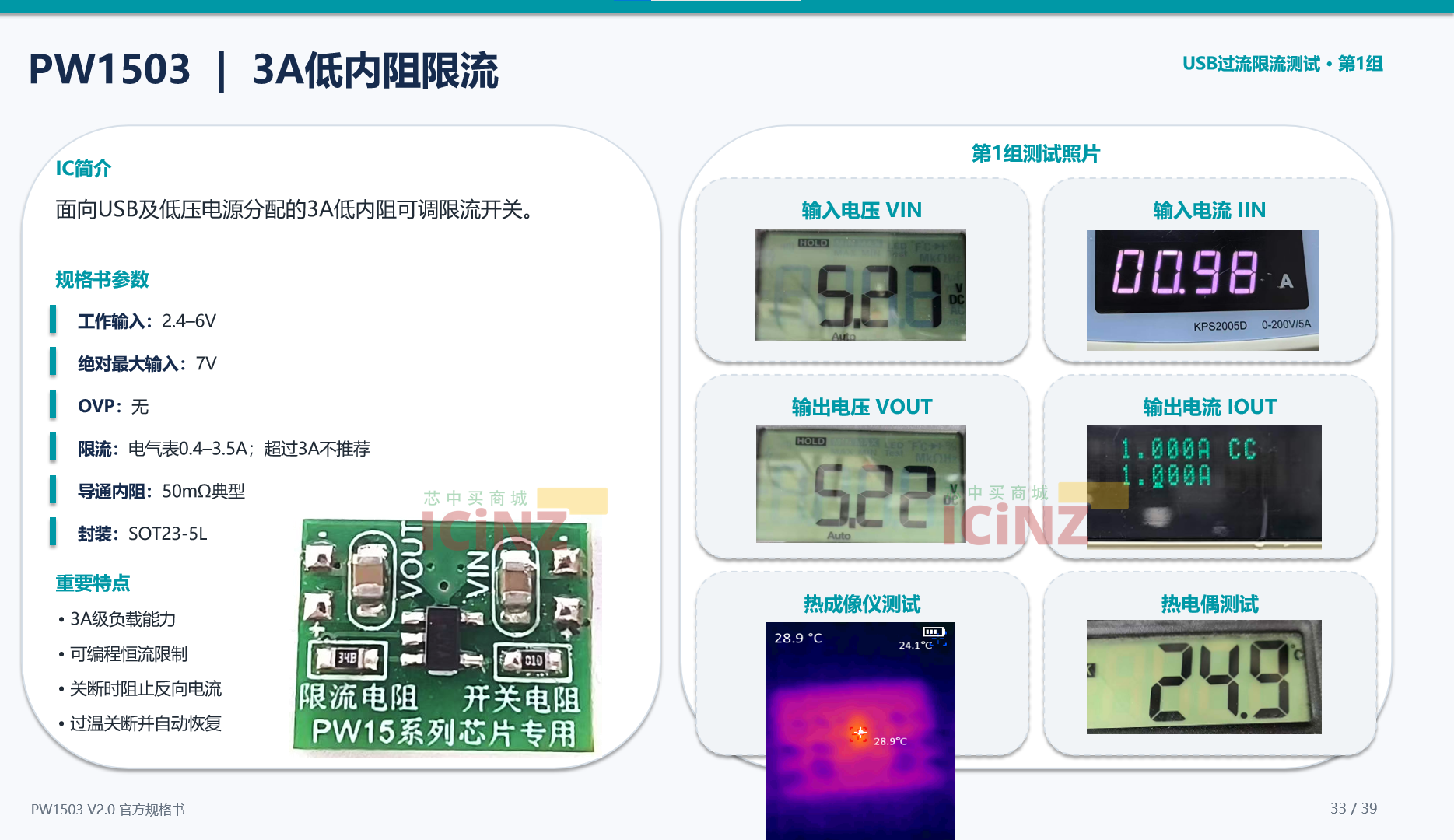

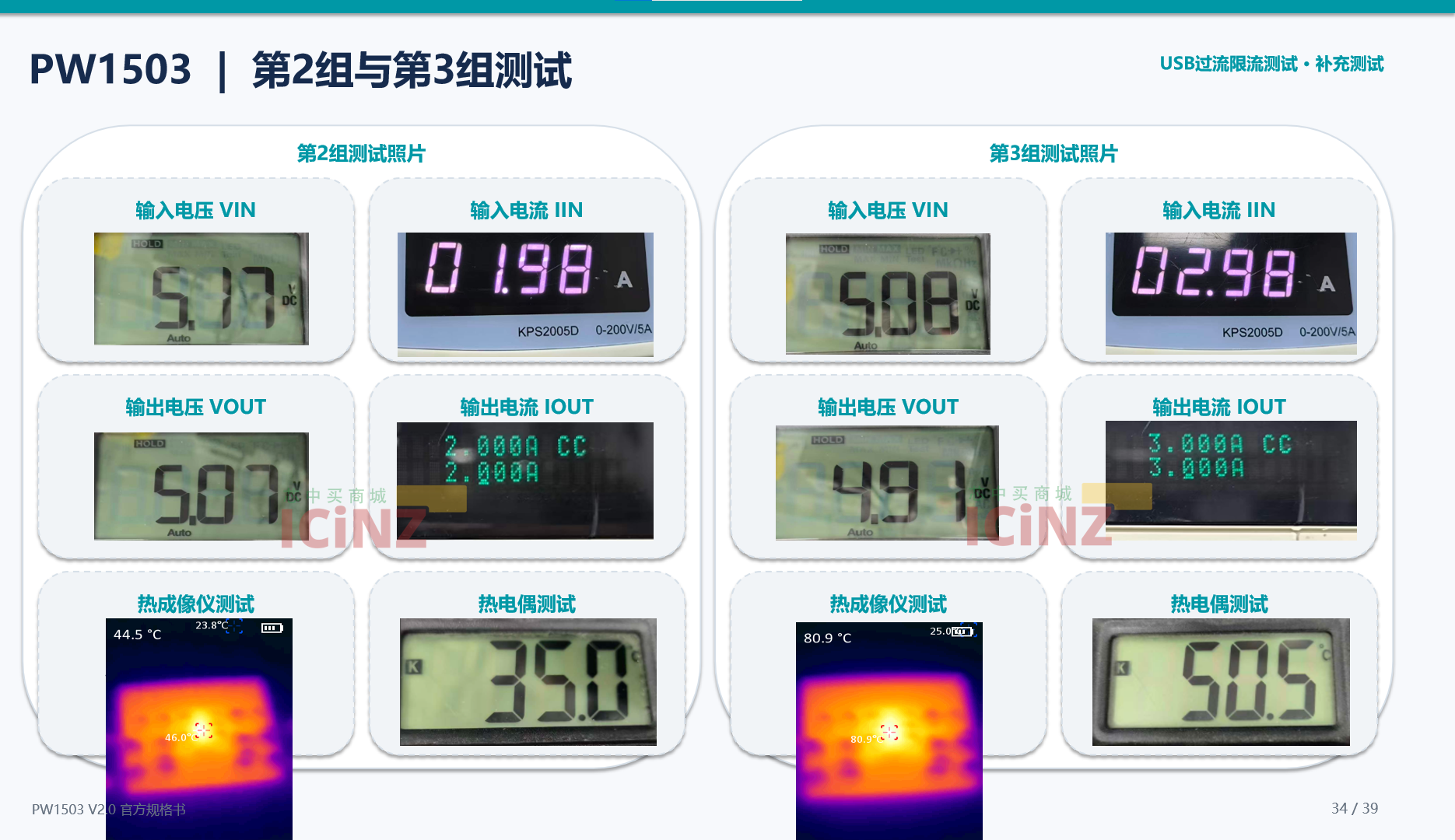

PW1503  |  3A低内阻限流

IC简介

面向USB及低压电源分配的3A低内阻可调限流开关。

规格书参数

工作输入:2.4–6V

绝对最大输入:7V

OVP:无

限流:电气表0.4–3.5A;超过3A不推荐

导通内阻:50mΩ典型

封装:SOT23-5L

重要特点

3A级负载能力

可编程恒流限制

关断时阻止反向电流

过温关断并自动恢复

PW1501  |  5A级低内阻OCP

IC简介

面向较大电流电源路径的低内阻可调过流及防倒灌芯片。

规格书参数

工作输入:2.5–16V(官网选型参数)

绝对最大输入:未取得官方PDF,待确认

OVP:无

OCP/输出:可调;官网标示约5A等级

导通内阻:30mΩ(官网参数)

封装:QFN12

重要特点

NMOS防倒灌结构

适合较大电流电源路径

限流范围与精度需以PDF确认

其他保护功能不作扩展

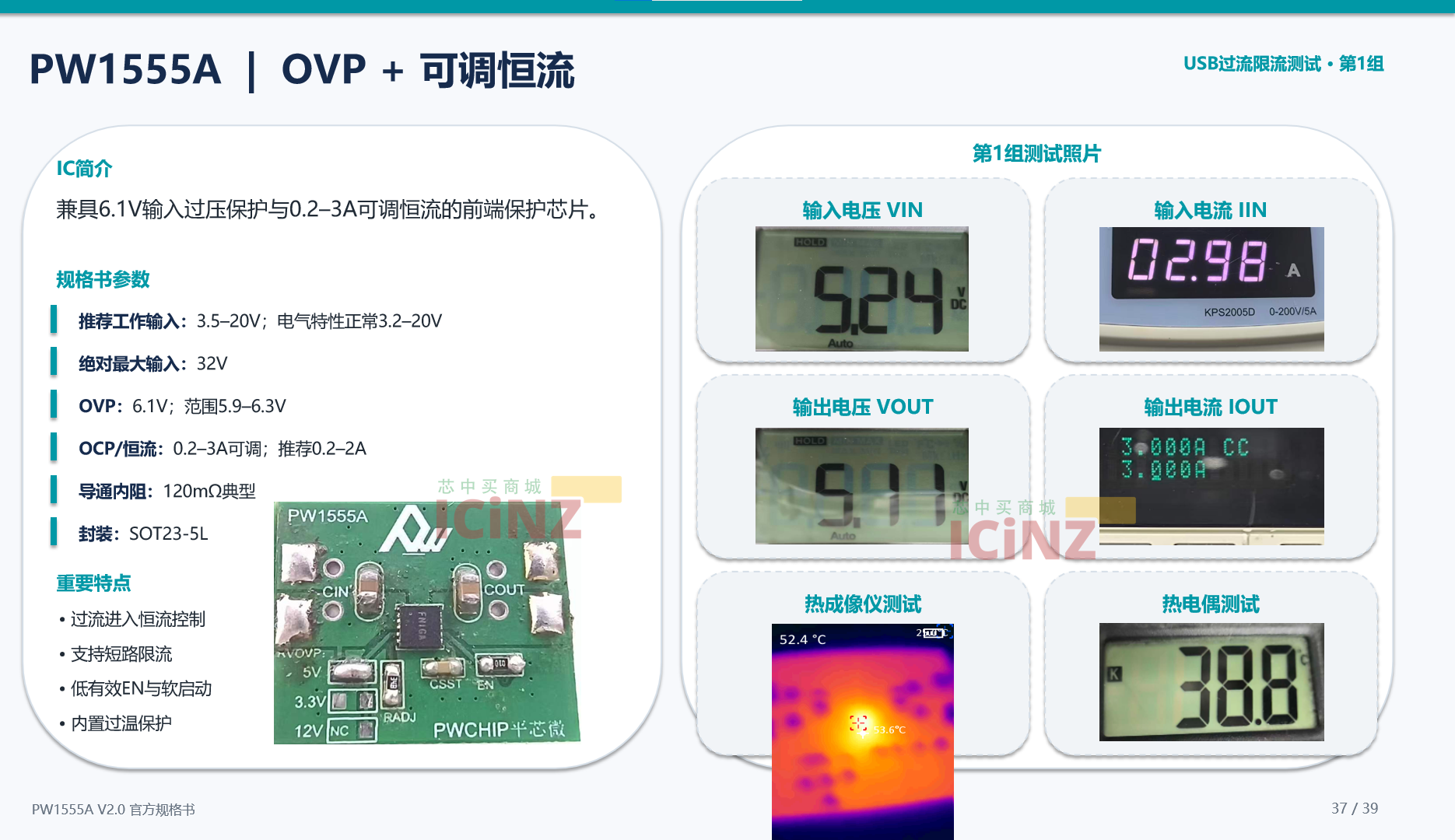

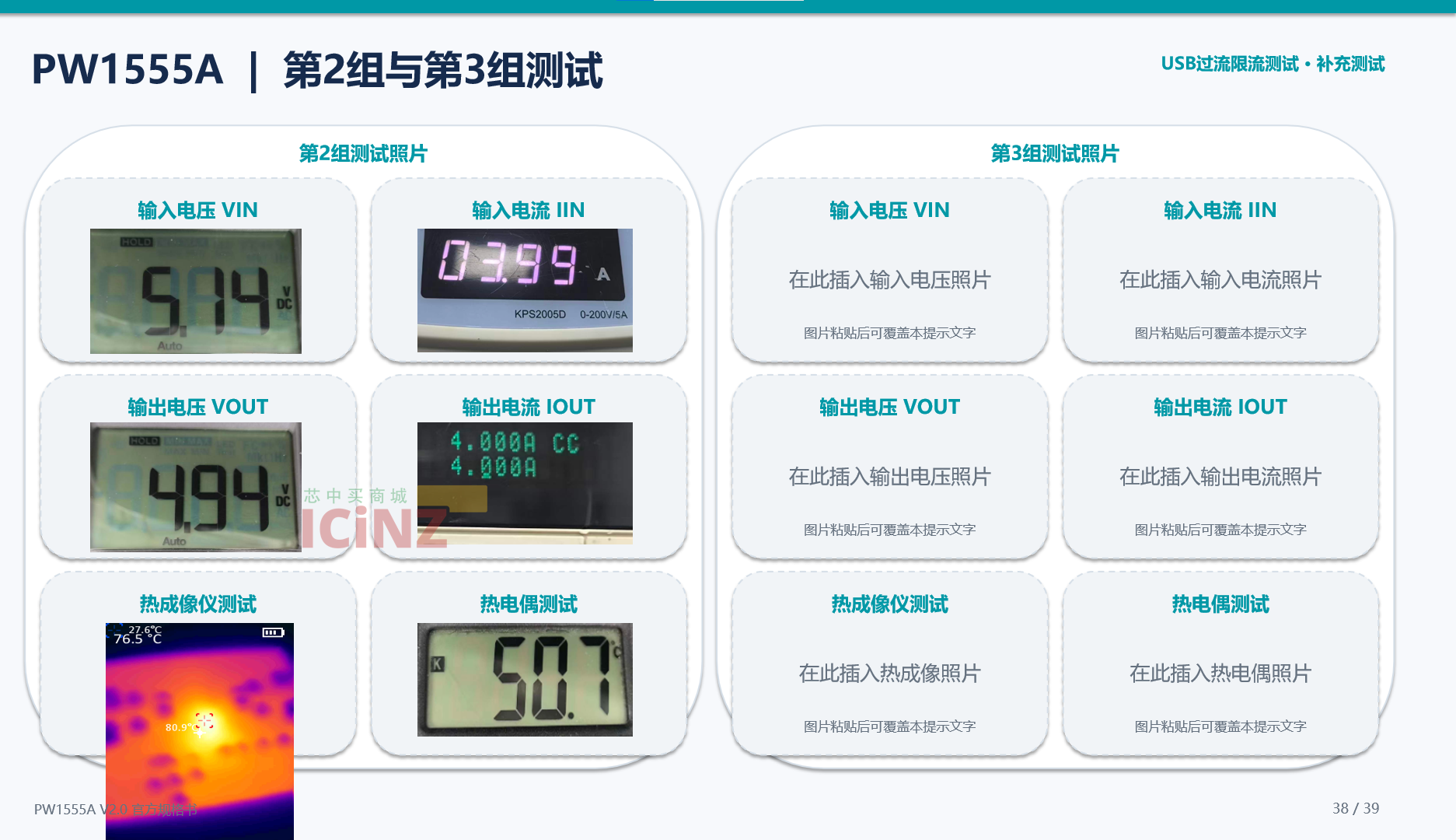

PW1555A  |  OVP + 可调恒流

IC简介

兼具6.1V输入过压保护与0.2–3A可调恒流的前端保护芯片。

规格书参数

推荐工作输入:3.5–20V;电气特性正常3.2–20V

绝对最大输入:32V

OVP:6.1V;范围5.9–6.3V

OCP/恒流:0.2–3A可调;推荐0.2–2A

导通内阻:120mΩ典型

封装:SOT23-5L

重要特点

过流进入恒流控制

支持短路限流

低有效EN与软启动

内置过温保护
