在车载、电动车、定位终端等场景中，前端供电电压波动范围大，对 DC-DC 降压方案的耐压能力、输出稳定性、集成度与防护能力都有着较高要求。H2053L05 是一款内置高压功率 MOS 的降压开关控制器，面向宽电压输入、固定 5V 恒压输出的供电场景。

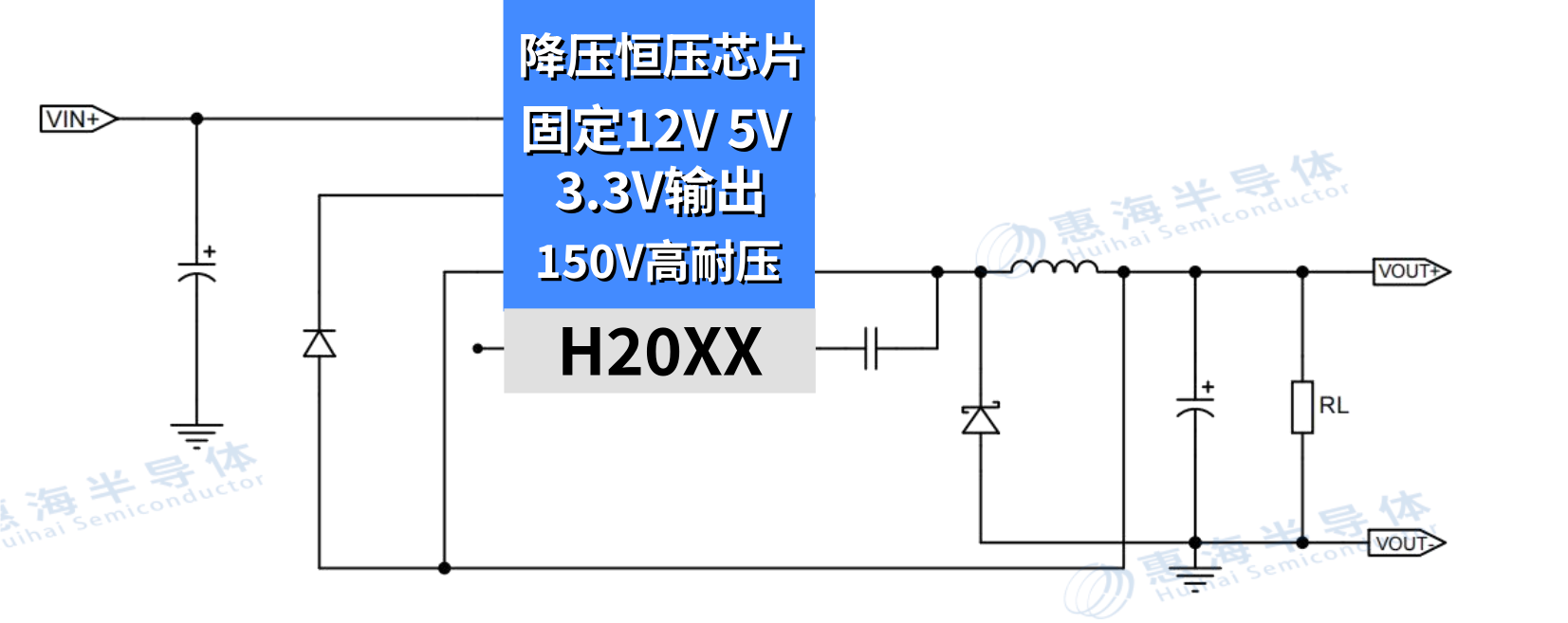

该芯片内置耐压规格 150V 的 MOS 管，输入电压支持 8V~130V，固定输出 5V 电压，持续负载电流可达 1.5A，可承受 3A 瞬时峰值电流。芯片集成高压启动电路、电流检测电路与反馈电阻，外围元器件数量较少，有助于缩减 PCB 占用面积。
开关工作典型频率为 130kHz，设置低工作频率 5kHz，保障负载变化时的动态响应表现。轻载工况下支持 PWM+PFM 混合调制模式，有利于降低轻载功耗，提升转换效率。芯片内置软启动机制，能够抑制输入热插拔过程产生的浪涌冲击；同时集成线路电压补偿电路与高带宽环路设计，输出电压精度高。
防护层面，芯片集成多项保护机制，包含过流保护、过热保护、输出短路保护，在异常工况下实现容错运行，提升供电系统可靠性。
封装采用 ESOP-8，芯片底部散热焊盘连接 VIN 引脚与内置 MOS 漏极，可优化芯片散热通路，改善高温工况下的散热条件。
惠海半导体原厂150V高压降压恒压芯片 H2053L05适用场景
可用于 GPS 定位器供电、MCU 模块电源、车载充电装置、电动车充电装置、汽车及电动车仪表盘等供电方案开发。

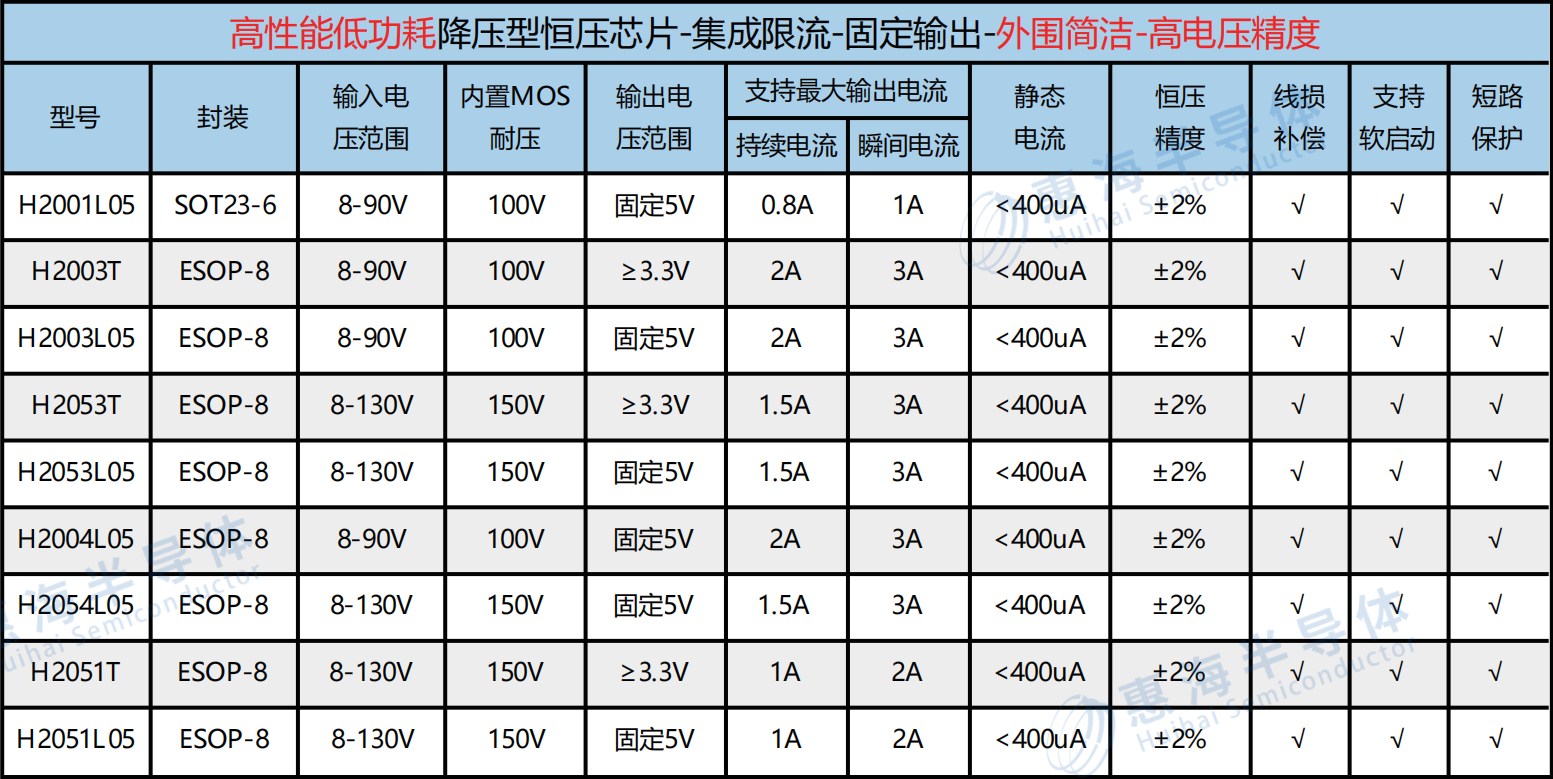

惠海半导体原厂150V高压降压恒压芯片 H2053L05同系列型号选型
H2001L05（100V，0.8A，固定5V输出）、H2003T（100V，2A，≥3.3V输出）、H2003L05（100V，2A，固定5V输出）、H2053T（150V，1.5A，≥3.3V输出）、H2053L05（150V，1.5A，固定5V输出）、H2004L05（100V，2A，固定5V输出）、H2054L05（150V，1.5A，固定5V输出）、H2051T（150V，1A，≥3.3V输出）、H2051L05（150V，1A，固定5V输出）。
