基于FPGA的多功能数字钟VHDL代码Quartus仿真

名称：基于FPGA的多功能数字钟VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

多功能数字钟EDA-SOPC实验箱(EP3C16)验证

1、可以分为计时、闹钟两种模式；

2、可以修改时间和闹钟；

3、可以关闭闹钟。

使用方法：一共4个控制按键，S1~S4，S1为模式设置按键，通过这个按键可以设置当然显示的是闹钟时间还是实际计时时间，S2是修改时间按键，修改方法为，先按下S2，再按S4修改小时，修改后按下S3确认，再按S4修改分钟，修改后按下S3确认，再按S4修改秒钟，修改后按下S3确认就推出修改模式了。闹钟时间修改也是一样，就是先按S1切换到闹钟显示，再修改。闹钟响时，按下S4关闭。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

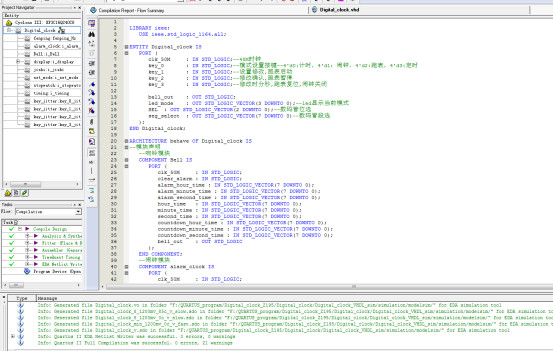

2. 程序文件

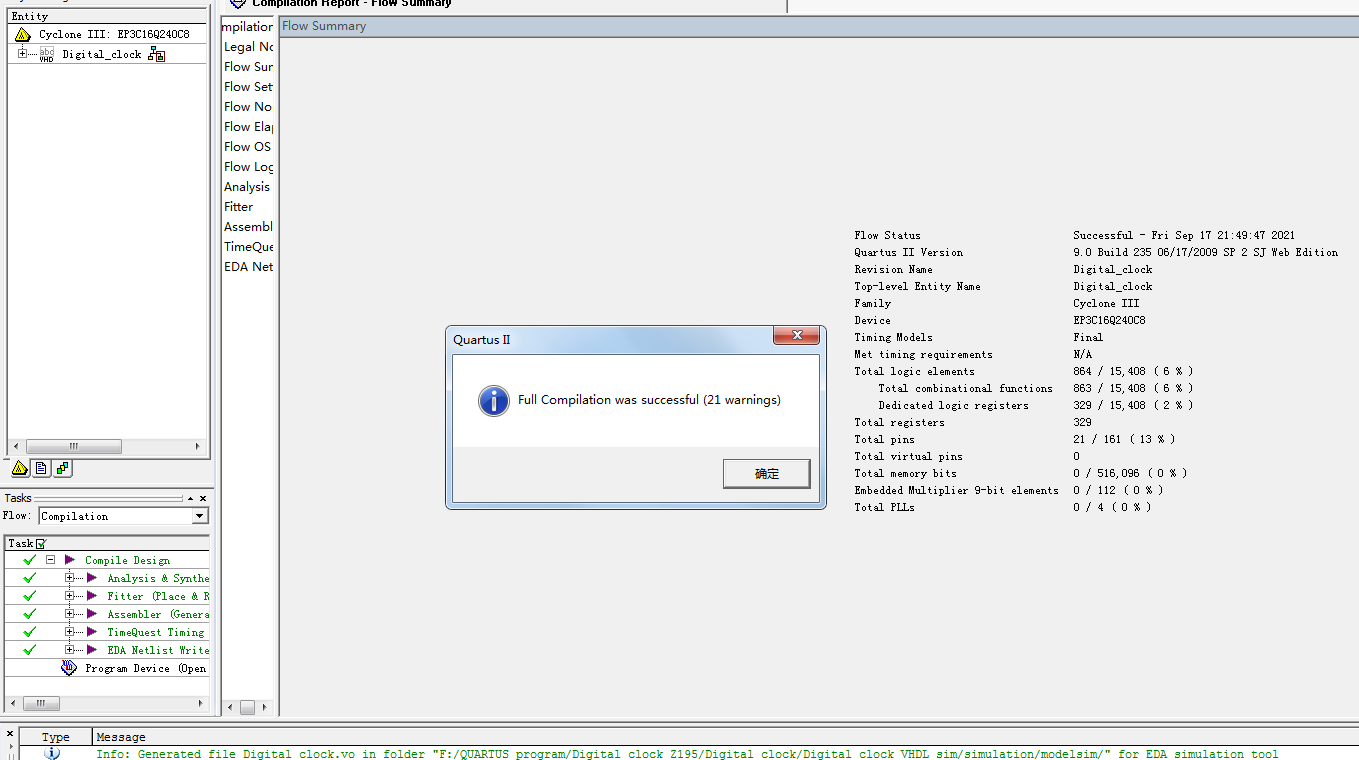

3. 程序编译

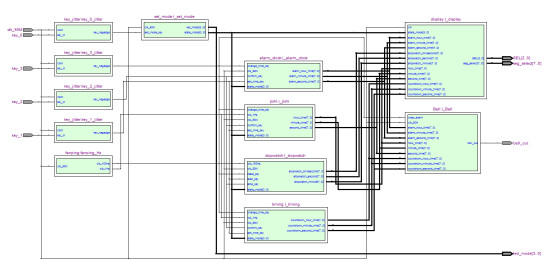

4. RTL图

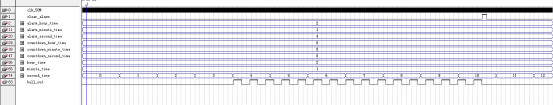

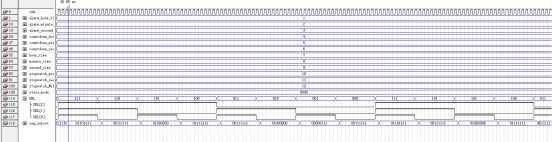

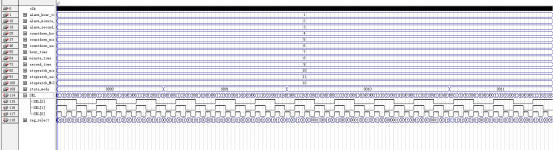

5. 仿真图

分频模块

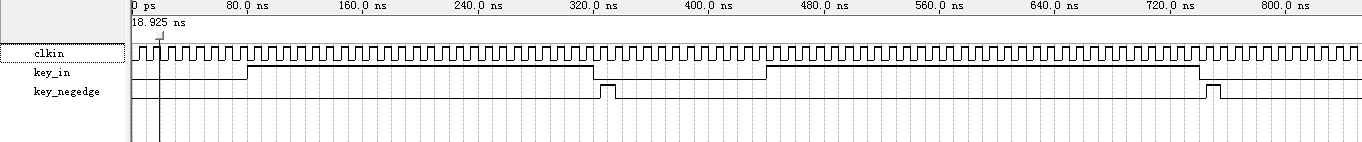

按键模块

模式控制模块

计时模块

闹钟模块

秒表模块

响铃模块（LED代表响铃）

倒计时模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY Digital_clock IS
   PORT (
      clk_50M     : IN STD_LOGIC;--48M时钟
      key_0       : IN STD_LOGIC;--模式设置按键--4'd0:计时，4'd1：闹钟，4'd2:跑表，4'd3:定时
      key_1       : IN STD_LOGIC;--设置修改,跑表启动
      key_2       : IN STD_LOGIC;--修改确认,跑表暂停
      key_3       : IN STD_LOGIC;--修改时分秒,跑表复位,闹钟关闭

      bell_out    : OUT STD_LOGIC;
      led_mode    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--led显示当前模式
      SEL  : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--数码管位选
      seg_select  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE behave OF Digital_clock IS
--模块声明
   --响铃模块
   COMPONENT Bell IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clear_alarm : IN STD_LOGIC;
         alarm_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         hour_time   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bell_out    : OUT STD_LOGIC
      );
   END COMPONENT;
   --闹钟模块
   COMPONENT alarm_clock IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         set_time_key : IN STD_LOGIC;
         confirm_key : IN STD_LOGIC;
         change_time_key : IN STD_LOGIC;
         alarm_hour_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --显示模块
   COMPONENT display IS
      PORT (
         clk         : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         alarm_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         stopwatch_Millisecond : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         stopwatch_second : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         stopwatch_minute : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         hour_time   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         SEL  : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);
         seg_select  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --设置模式
   COMPONENT set_mode IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         set_mode_key : IN STD_LOGIC;
         led_mode    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         state_mode  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
      );
   END COMPONENT;
   --倒计时模块
   COMPONENT timing IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clk_1Hz     : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         set_time_key : IN STD_LOGIC;
         confirm_key : IN STD_LOGIC;
         change_time_key : IN STD_LOGIC;
         countdown_hour_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         countdown_second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --秒表模块
   COMPONENT stopwatch IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clk_100Hz   : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         start_key   : IN STD_LOGIC;
         stop_key    : IN STD_LOGIC;
         reset_key   : IN STD_LOGIC;
         stopwatch_Millisecond : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         stopwatch_second : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         stopwatch_minute : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --分频模块
   COMPONENT fenping IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clk_1Hz     : OUT STD_LOGIC;
         clk_100Hz   : OUT STD_LOGIC
      );
   END COMPONENT;
   --按键消抖
   COMPONENT key_jitter IS
      PORT (
         clkin       : IN STD_LOGIC;
         key_in      : IN STD_LOGIC;
         key_negedge : OUT STD_LOGIC
      );
   END COMPONENT;
   --计时模块
   COMPONENT jishi IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clk_1Hz     : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         set_time_key : IN STD_LOGIC;
         confirm_key : IN STD_LOGIC;
         change_time_key : IN STD_LOGIC;
         hour_time   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=705
