基于PWM的电火花加工试验VHDL代码Quartus仿真

名称：基于PWM的电火花加工试验VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电火花加工实验内容如下：

1.编写电火花加工试验程序,实现单路脉冲输出。

2.数码管前四位显示频率,后四位显示占空比。

3.拨码开关前四位调整频率后四位调整占空比。

4.要求可输出频率100、200、300、400、500、600、700、800、900、1000、1500、2000、2500、3000、3500、4000Hz。

5.在不同频率下占空比可调节为0%、10%、20%、30%、40%、50%、60%、70%、80%、90%、100%

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

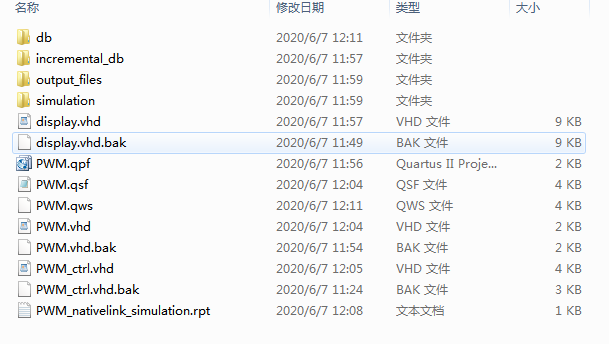

1. 工程文件

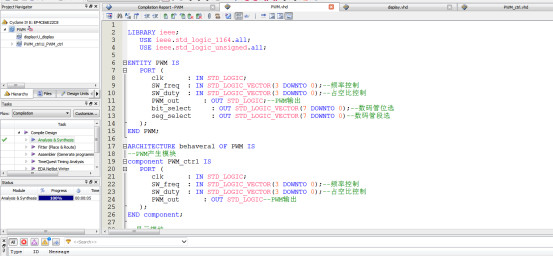

2. 程序文件

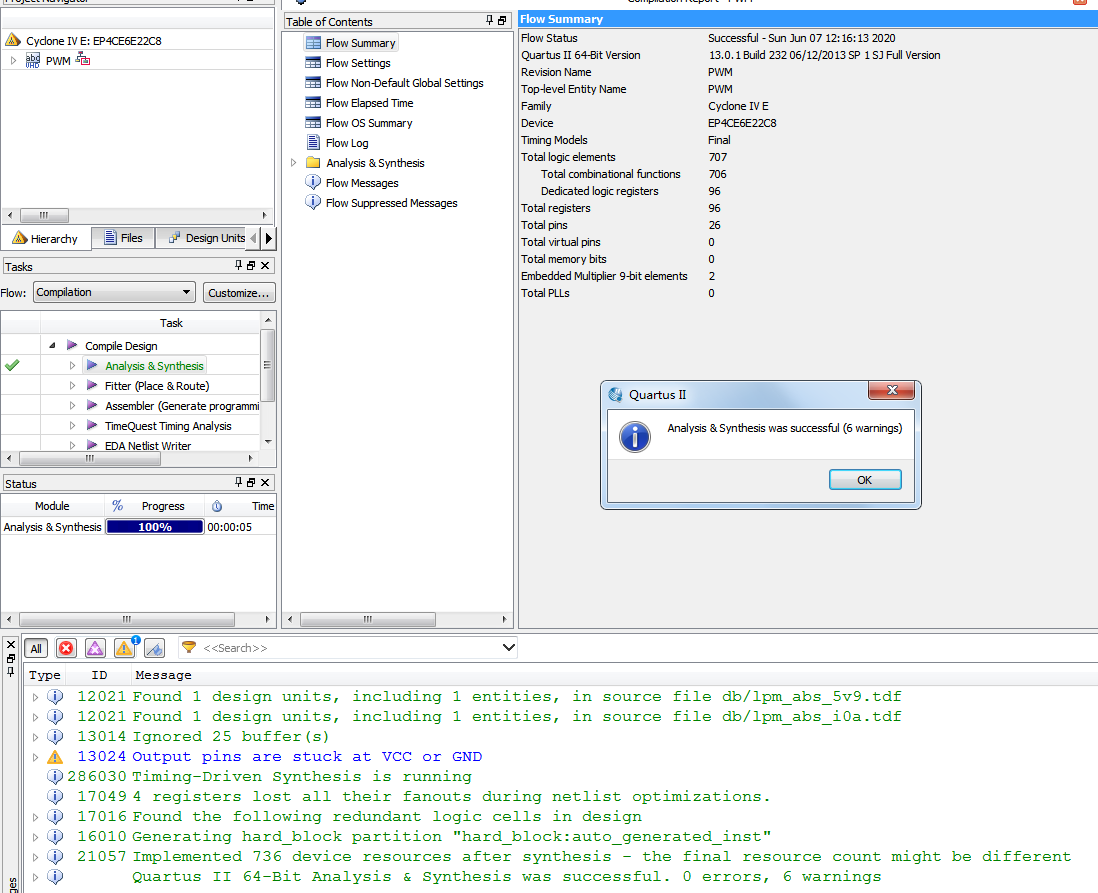

3. 程序编译

4. RTL图

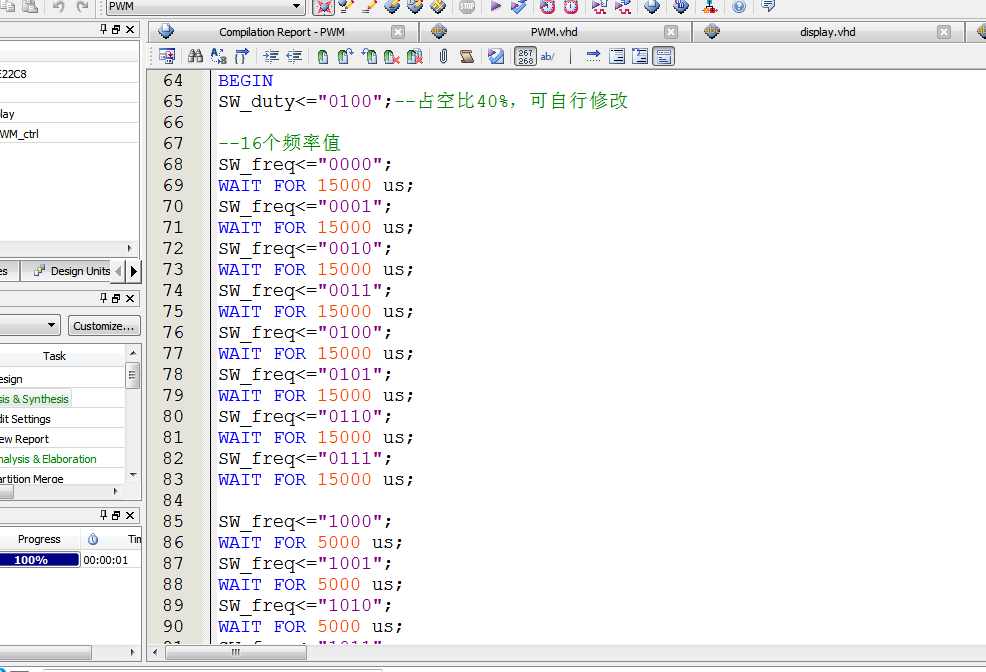

5. Testbench

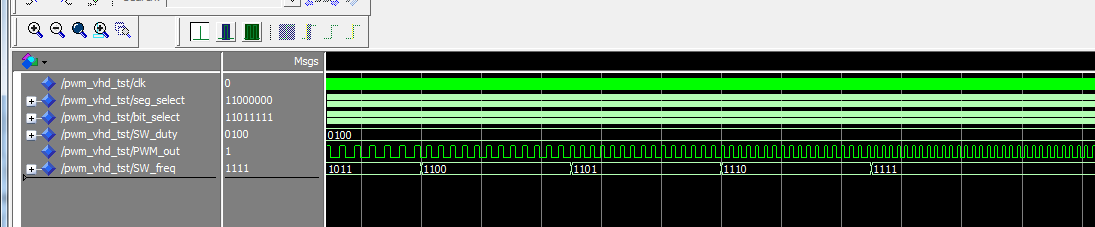

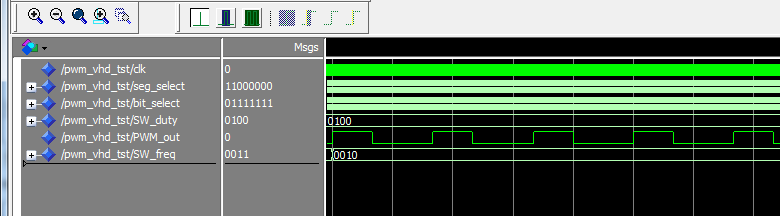

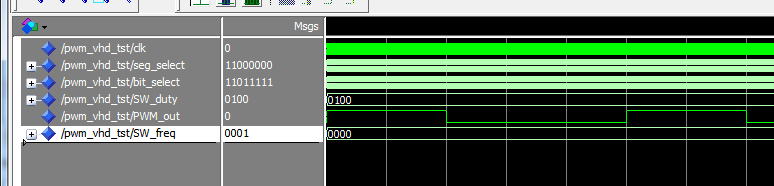

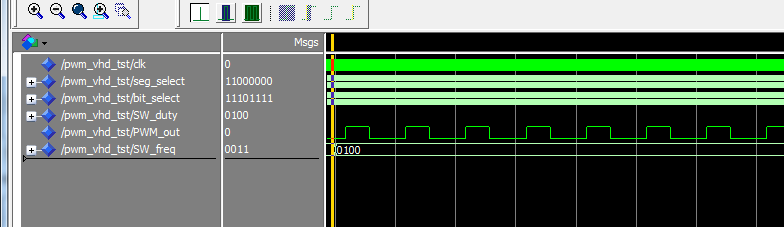

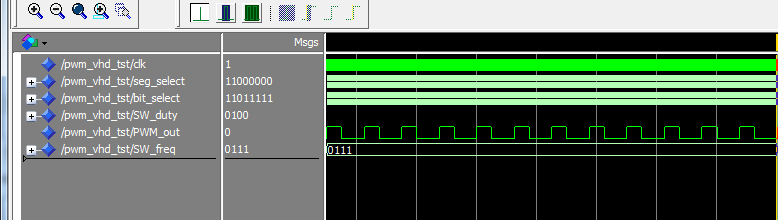

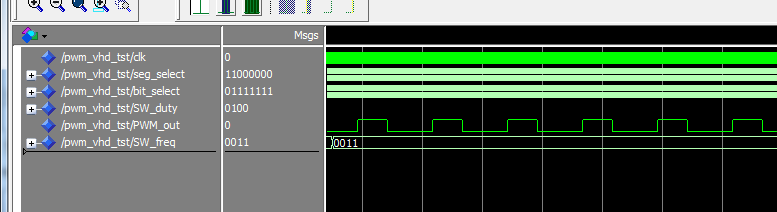

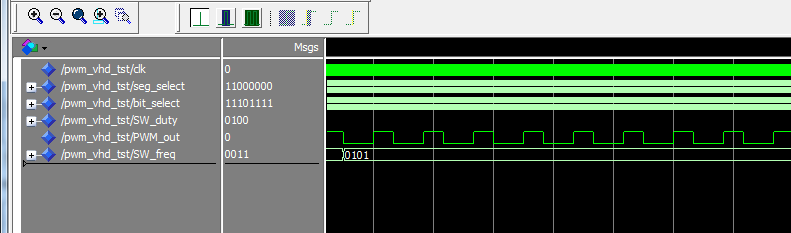

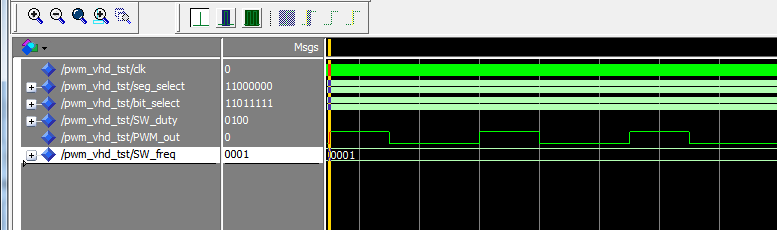

6. 仿真图

占空比可以自行修改，本次仿真使用40%

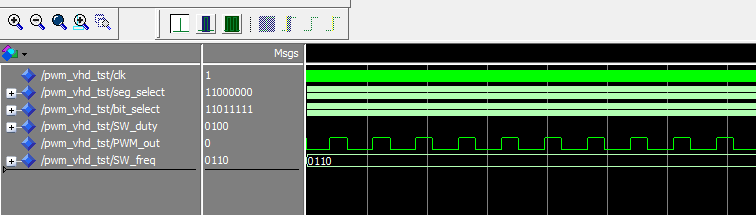

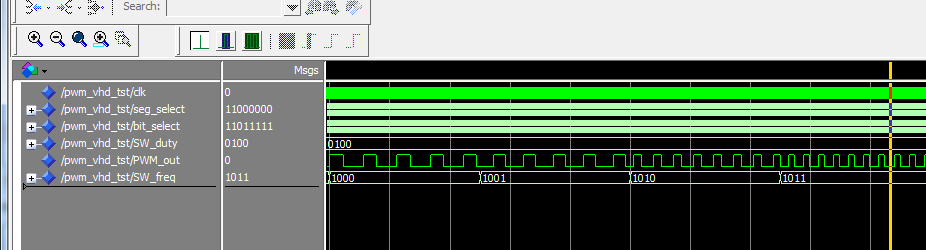

16个频率值如下：

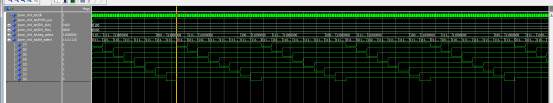

占空比调节

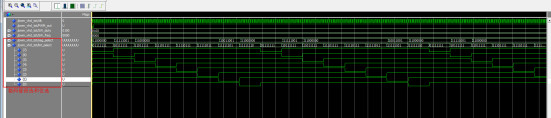

数码管

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY PWM IS
   PORT (
      clk      : IN STD_LOGIC;
      SW_freq  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--频率控制
      SW_duty  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--占空比控制
      PWM_out      : OUT STD_LOGIC;--PWM输出
      bit_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END PWM;
ARCHITECTURE behaveral OF PWM IS
--PWM产生模块
component PWM_ctrl IS
   PORT (
      clk      : IN STD_LOGIC;
      SW_freq  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--频率控制
      SW_duty  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--占空比控制
      PWM_out      : OUT STD_LOGIC--PWM输出
   );
END component;
--显示模块
component display IS
   PORT (
      clk            : IN STD_LOGIC;
      SW_freq  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--频率控制
      SW_duty  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--占空比控制
      bit_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END component;
BEGIN
--PWM产生模块
U_PWM_ctrl: PWM_ctrl
   PORT MAP(
      clk=>clk,
      SW_freq=>SW_freq,--频率控制
      SW_duty=>SW_duty,--占空比控制
      PWM_out=>PWM_out--PWM输出
   );
--显示模块
U_display: display
   PORT MAP(
      clk=>clk,
      SW_freq=>SW_freq,--频率控制
      SW_duty=>SW_duty,--占空比控制
      bit_select=>bit_select,--数码管位选
      seg_select=>seg_select--数码管段选
   );
END behaveral;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=644
