m序列（伪随机序列）发生器Verilog代码Quartus仿真

名称：m序列（伪随机序列）发生器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

m序列（伪随机序列）发生器

线性反馈移位寄存器设计（m序列）

本源多项式为x5+x2+1

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

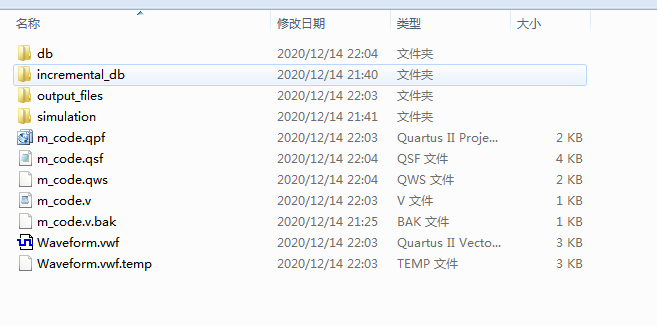

1. 工程文件

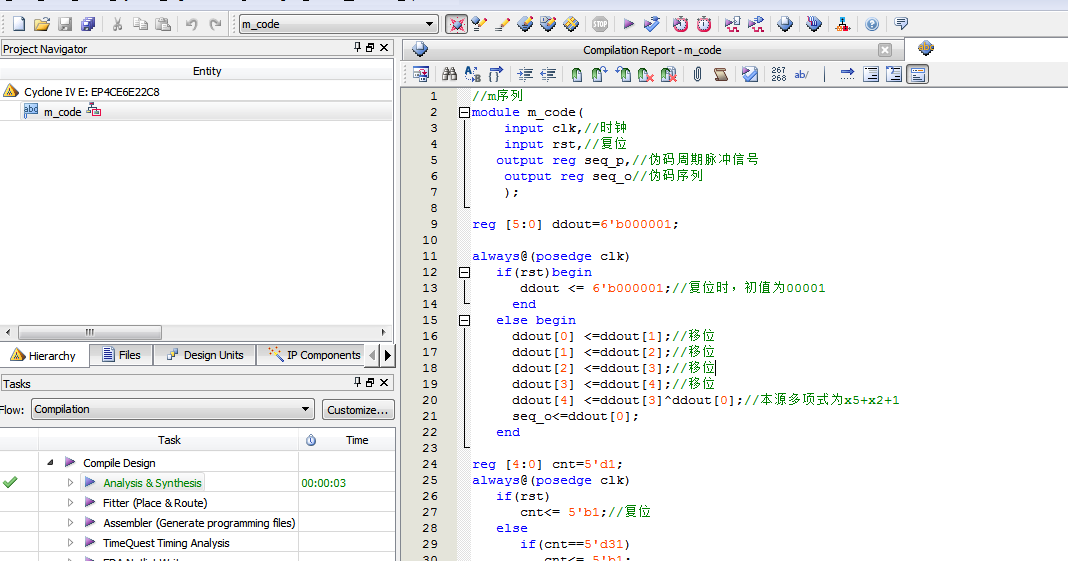

2. 程序文件

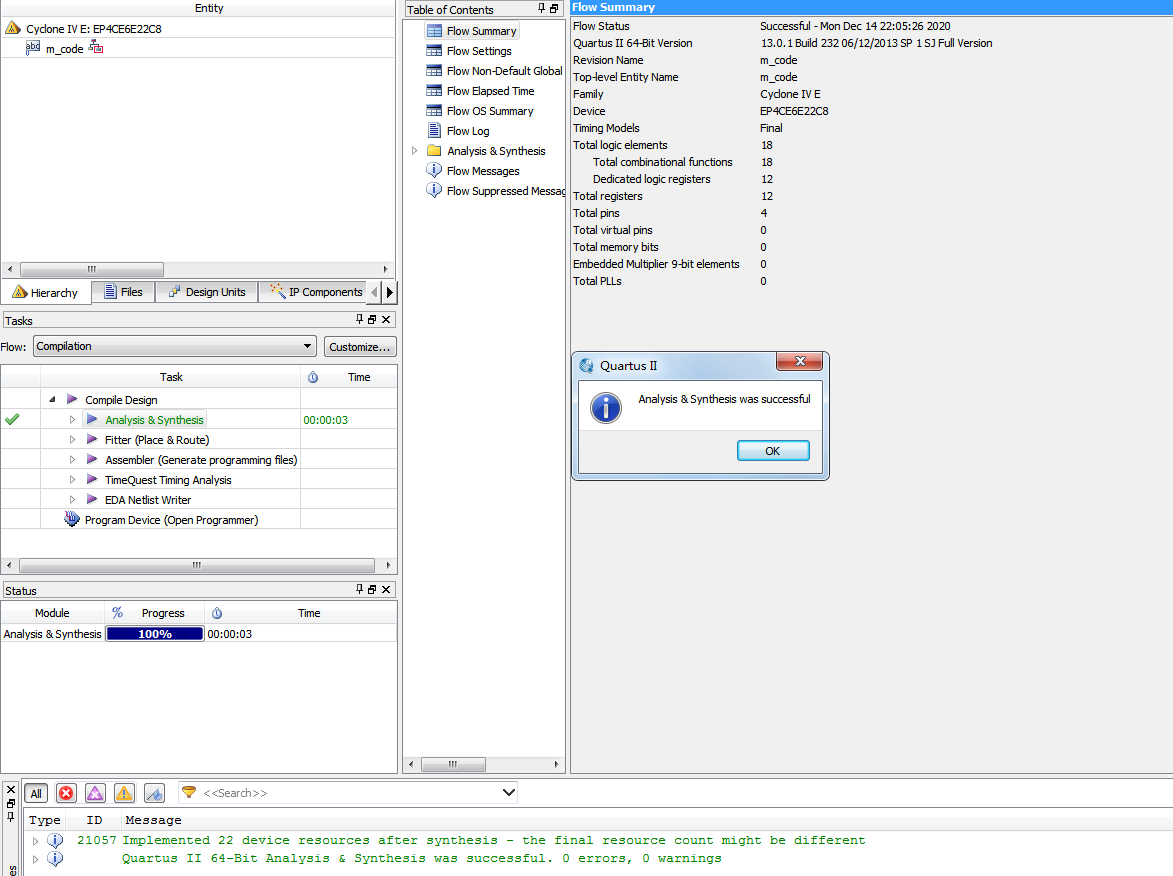

3. 程序编译

4. RTL图

5. 仿真图

部分代码展示:

//m序列
module m_code(
    input clk,//时钟
    input rst,//复位
output reg seq_p,//伪码周期脉冲信号
    output reg seq_o//伪码序列
    );
reg [5:0] ddout=6'b000001;
always@(posedge clk)
   if(rst)begin
      ddout <= 6'b000001;//复位时，初值为00001
  end
   else begin
     ddout[0] <=ddout[1];//移位
     ddout[1] <=ddout[2];//移位
     ddout[2] <=ddout[3];//移位
     ddout[3] <=ddout[4];//移位
     ddout[4] <=ddout[3]^ddout[0];//本源多项式为x5+x2+1
     seq_o<=ddout[0];
end
reg [4:0] cnt=5'd1;
always@(posedge clk)
   if(rst)
      cnt<= 5'b1;//复位
   else
if(cnt==5'd31)
cnt<= 5'b1;
else
cnt<=cnt+5'b1;//计数1~31
