在工业自动化（电动机驱动 / 工业机器人）、交通基础设施（充电桩 / 车载电子）、安防系统（监控摄像头 / 门禁）、储能设备（BMS / 离网控制器）等领域，DC48V 电源因安全特低电压（SELV，≤60V）特性被广泛应用。

雷卯电子基于 IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5等标准，定制化开发带极性反接保护的差共模浪涌防护方案，避免设备因静电、浪涌、极性反接等造成的故障。

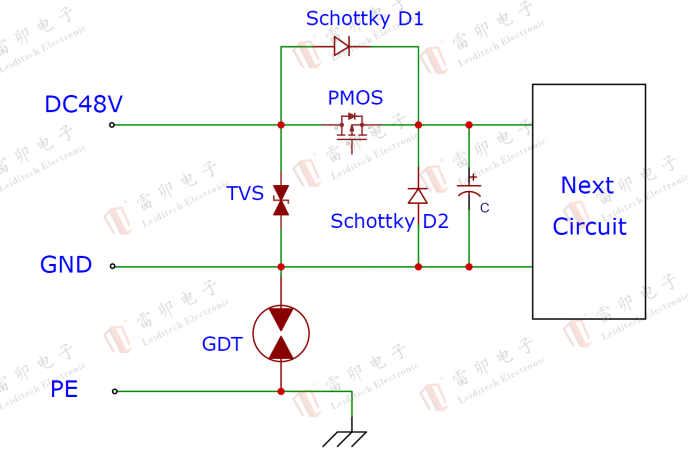

核心方案架构：三级防护层层递进

l雷卯采用电压精度 ±5%、响应时间＜1ns的TVS器件对后端电路的精准过压保护，可将8/20μS浪涌峰值钳位至≤93.6V（典型值），避免后端 MCU、传感器等精密器件因过压击穿失效。支持400W~15kW多功率等级选型，适配室内外不同风险场景。

lTVS管后级串接PMOS 管或低压降肖特基二极管进行极性防反接保护，低内阻 PMOS 管功率损耗较传统二极管降低 60%，适合20A以上大功率系统；靠近芯片端并联低VF肖特基二极管进行负压浪涌防护。

l雷卯通过在GND与PE之间并接陶瓷气体放电管，为浪涌电流提供高效泄放路径；若产品涉及绝缘耐压测试，可提升GDT额定电压，同步满足耐压与浪涌防护需求。

在芯片电源输入端并联低VF肖特基二极管，针对负压干扰提供快速泄放路径。

<td valign="center" style="padding: 0.7500pt 0.7500pt 0.7500pt 0.7500pt; border-left: none;

雷卯针对DC48V电源防护推荐料号表
类别	型号	参数	电流IPP	封装	防护功能
TVS	SMAJ58CA	58V,400W,双向	4.3A	SMA	差模浪涌防护
TVS	SMBJ54CA	54V,600W,双向	6.9A	SMB
TVS	SMCJ58CA	58V,1500W,双向	16.1A	SMC
TVS	SMDJ58CA	58V,3000W,双向	32.1A	SMC
TVS	LM1K58CC	58V,双向,2KV防护	1KA	SMC
TVS	SM8S60CA	60V,6600W,双向	68.2A	DO-218AB
PMOS	LM5D28P10	-100V,RDS(ON) < 55mΩ @ VGS=-10V	-28A	DFN5*6-8	极性反接保护
PMOS	LM5D40P10	-100V,RDS(ON) < 57.5mΩ @ VGS=-10V	-40A	DFN5*6-8
PMOS	LM5D50P10	-100V,RDS(ON) < 28mΩ @ VGS=-10V	-50A	DFN5*6-8
肖特基	SS110	100V,VF=0.85V	1A	SMA	负压浪涌防护
肖特基	SS210LA	100V,VF=0.65V	2A	SMA 雷卯电子二轮车定位器电池静电浪涌防护方案消防二总线静电浪涌防护发表评论您的电子邮件地址将不会被发送邮件。*为必填字段标记名称电子邮件内容验证码
