CX8831CA应用于60W多口伸缩线车充快充参考设计

60W多口伸缩线车充，采用2C1A多口输出设计，支持12-24V宽幅电压输入，兼容PD3.0、PPS、QC、FCP、SCP、AFC等多种主流快充协议，可同时为多台设备快速充电。无论是商务差旅、家庭自驾，还是网约车/出租车多设备充电场景，都能轻松应对，让你出行不断电，随时保持高效在线。

60W多口自带伸缩线车充快充方案基于选用CX8831CA降压协议芯片+CX8825降压芯片，完美实现2C1A三口快充精简化设计，传统的DC+协议多元件由CX8831CA取而代之，整套车充快充方案集成度非常高，外围仅需极少器件即可组成完整的车充快充解决方案。A、C口分别支持18W和30W快充（双口同充实现降5V/3A),配合伸缩线还支持30W+30W、30W+18W输出策略，三口同充30W+5V/3A,轻松满足主副驾设备同时快充。

参数如下：单口模式：

USB-A : 18W

Type-C1 : 30W

Type-C2 : 30W

双口模式：

Type-C1+USB-A ：5V3A

Type-C2+USB-A ：30W+18W

Type-C2+Type-C1 ：30W+30W

三口模式：

Type-C1+USB-A+Type-C2 ：5V3A+30W

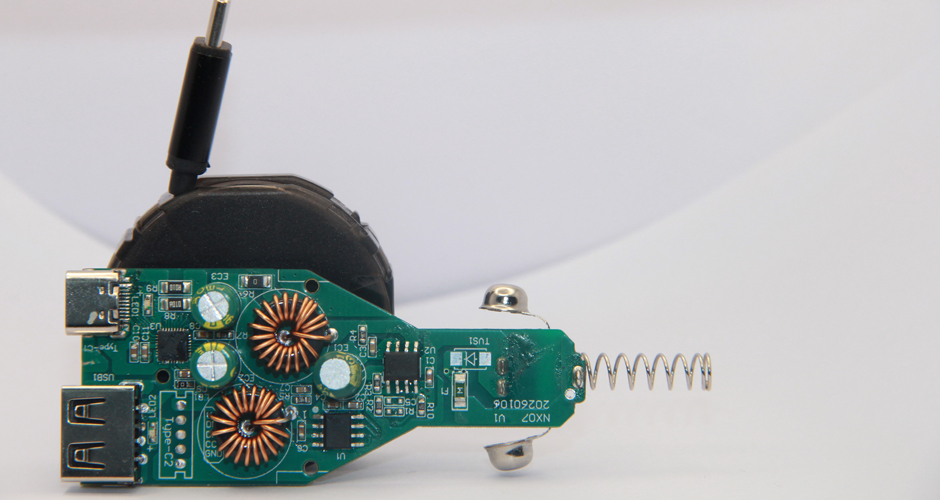

PCBA模块正面一览，左边type-C口在上，usb-A口在下，旁边焊接有支持AC双口协议的HUSBXXX，两颗滤波电容。中间位置焊接两颗降压电感和1颗输出滤波电容，旁边焊有CX8831CA集成协议和同步降压转换器和CX8825降压芯片。这套60W多口车充快充方案设计得相当精简，通过简化BOM，能够同步实现降本与缩短产品生产周期。

传统车充方案往往需要复杂的多芯片组合与大量外围元件，而这款由CX8831CA降压协议芯片+CX8825降压芯片的黄金组合完美解决了充电器工厂FAE方案设计复杂的这一痛点。这一设计以高度集成的高效方案，取代了传统的多元件架构。不仅体积上带来了突破也同时实现了真正的成本降低。

60W多口伸缩线车充快充方案极简设计，强大内核，三口智能输出，功率分配游刃有余！2C1A车充方案真正实现了“多设备同时快充不将就”：

A口独立输出：支持18W快充，兼容各类主流设备快充

C口独立输出：最高支持30W PD快充，满足手机、平板快速回电

智能功率分配：A+C双口同充自动调整为5V/3A输出，确保稳定供电

伸缩线C1+C2口组合：实现30W+30W输出功率（60W MaX）

C2+A ：30W+18W快充输出

三口同时输出：全力支持30W+5V/3A输出，轻松满足主副驾多设备同时快充需求

这款60W多口车充快充为两路独立的降压电路设计，C2伸缩线采用CX8831CA，内部集成协议和同步降压转换器，外围电路精简，支持多种快充协议，对主流的手机有很好的快充兼容性。C1+A采用CX8825+AC口协议芯片设计，双口同插实现5V3A降功率。

这款车充Demo采用1A2C三USB接口设计，满足了市场的广泛需求。USB-C1/C2接口能支持高达30W的PD快充，而USB-A口也能提供最大18W的充电功率。特别值得一提的是，当C1+A双口同时使用时，支持5V3A降功率；当C2+A双口同充时其输出模式会智能调整为30W+18W，从而轻松满足两台设备同时快速充电的需求。此外，该套方案还兼容市面上众多主流快充协议，展现了出色的兼容性！欢迎行业伙伴垂询，获取Demo方案开发资料与芯片样品测试。
