16位加法器 ALU 设计 Verilog Quartus

名称：16位加法器 ALU 设计 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

本设计实现基于74181算术逻辑单元和74182先行进位发生器的16位加法器，用于完成两个16位操作数A[15:0]、B[15:0]的加法运算，并输出16位结果F[15:0]以及最高位进位CN16。控制信号采用S[3:0]=1001选择加法运算，M=0选择算术运算模式，同时支持最低位进位输入CN参与运算。

设计重点不仅是完成16位加法功能，还对两种典型进位结构进行了实现和比较：一种是使用74182的组间并行进位方案，另一种是不使用74182、由各4位组逐级传递进位的组间串行进位方案。两种结构都围绕4片74181构建，每片74181负责一个4位数据分组，最终组合成完整的16位加法器。

该设计适合用于数字逻辑、计算机组成原理、ALU结构分析、先行进位技术学习等实验场景。通过Quartus完成原理图设计、综合与仿真，可直观观察74181控制信号、组间进位连接、最终进位输出以及不同进位结构对资源和时序的影响。

运行环境

开发软件：Quartus / Quartus II

设计语言：Verilog

工程形式：Quartus工程，包含BDF原理图设计、QPF/QSF工程配置、SDC约束、VWF仿真波形及ModelSim相关仿真输出文件。

设计思路

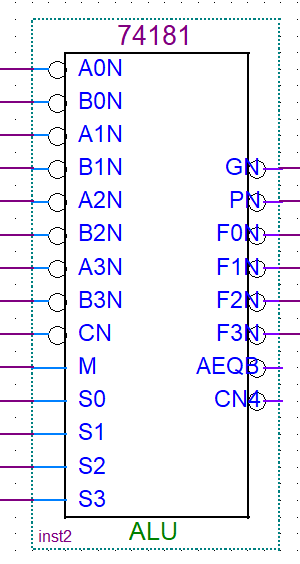

16位加法器按照4位一组进行层次化划分，A[15:0]和B[15:0]被分成低4位、中间两组4位以及高4位，共4个运算单元。每个运算单元使用一片74181完成对应4位数据的加法运算，74181的S[3:0]固定为1001，M固定为0，从而选择算术加法模式。最低位分组接收外部进位CN，高位分组的进位输入则根据所选方案由74182或前一级74181提供。

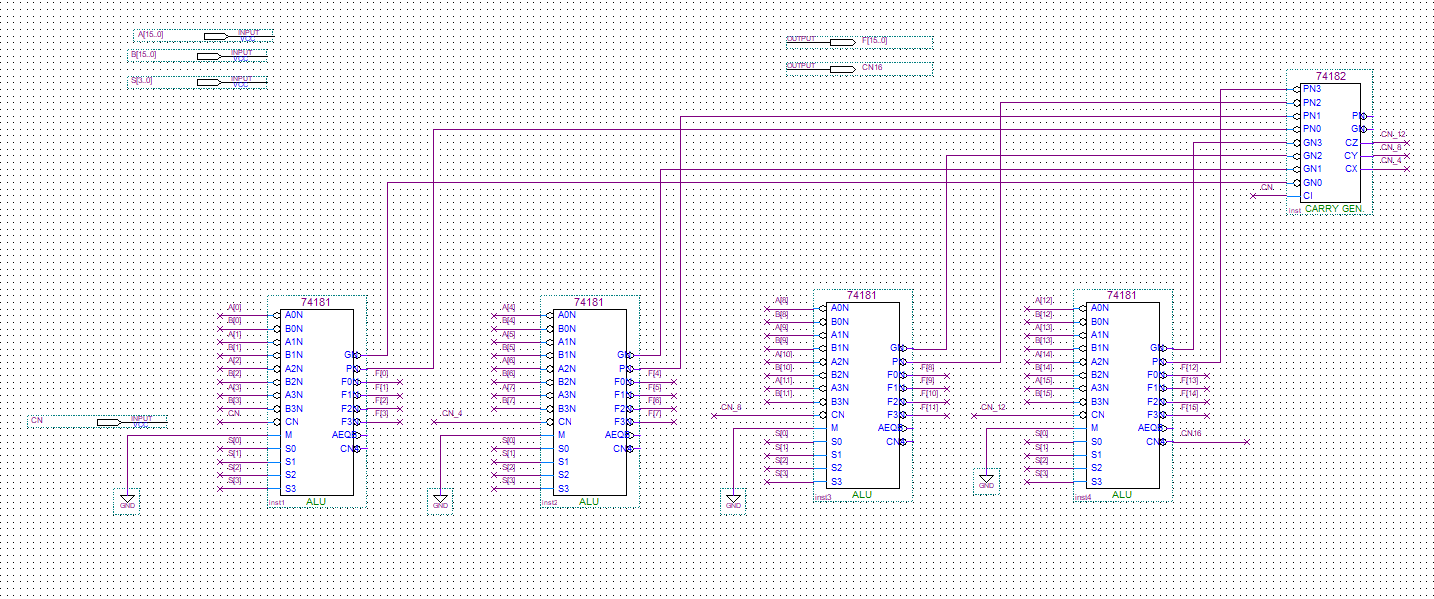

组间并行进位方案在4片741181之外加入74182先行进位发生器。各74181输出的G、P生成/传播信号接入74182，由74182根据最低位进位输入并行产生CN+4、CN+8、CN+12等组间进位信号，再分别送回第1、第2、第3组74181。该结构的核心价值在于减少进位逐级等待，使多组加法器能够更快获得高位运算所需的进位条件。

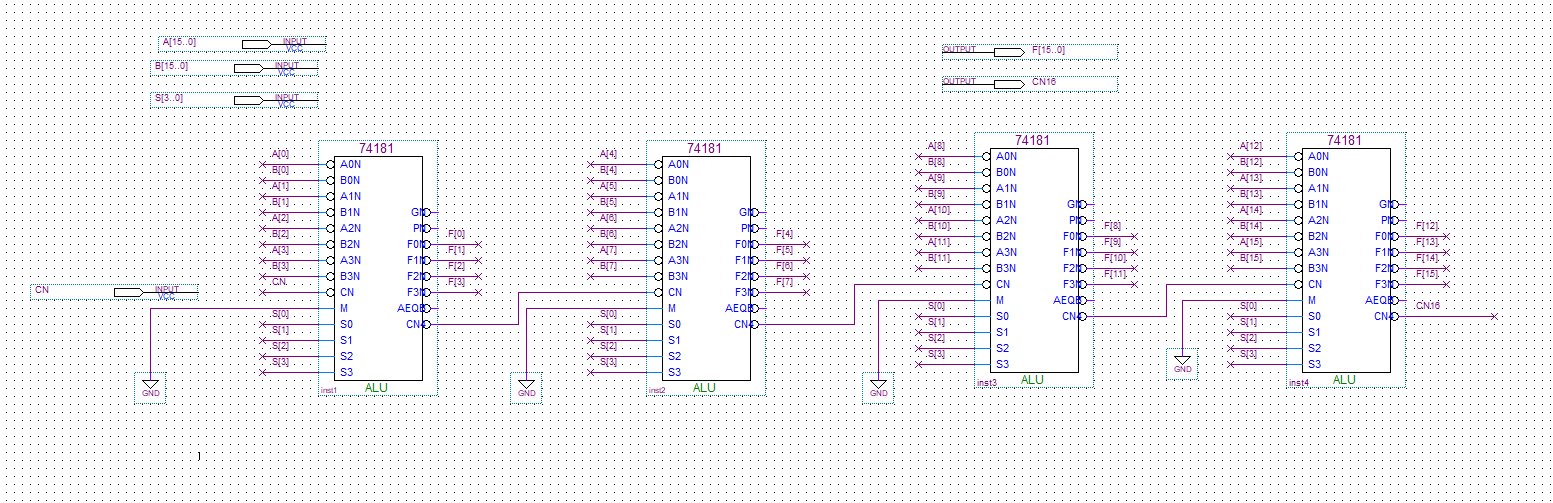

组间串行进位方案不使用74182，而是将第0组74181的CN+4输出接到第1组CN输入，第1组输出再接到第2组，第2组输出再接到第3组，最后由第3组输出最终进位CN16。该结构连接更直接，器件数量更少，适合展示基础级联加法器的工作过程，也便于与并行进位结构进行复杂度、资源消耗和时序特性的对比。

两种方案均通过仿真测试加法结果、带进位输入以及最高位进位输出，能够用于观察基本加法、进位传播和边界条件下的输出稳定过程。综合对比中，并行方案使用约68个逻辑单元、54个引脚，关键路径延迟参考值为29.363ns；串行方案使用约67个逻辑单元、54个引脚，关键路径延迟参考值为26.816ns，可用于分析不同结构在具体实现条件下的资源和时序表现。

模块结构

整体结构由4个4位74181运算分组构成：

第0组处理A[3:0]和B[3:0]，输出F[3:0]，并接收外部最低位进位CN。

第1组处理A[7:4]和B[7:4]，输出F[7:4]。

第2组处理A[11:8]和B[11:8]，输出F[11:8]。

第3组处理A[15:12]和B[15:12]，输出F[15:12]和最终进位CN16。

并行进位结构中，4组74181的G、P信号连接到74182，由74182产生高位各组所需进位。串行进位结构中，各组74181的进位输出按低位到高位逐级连接，不额外使用74182。

仿真图/仿真说明/设计文档图片

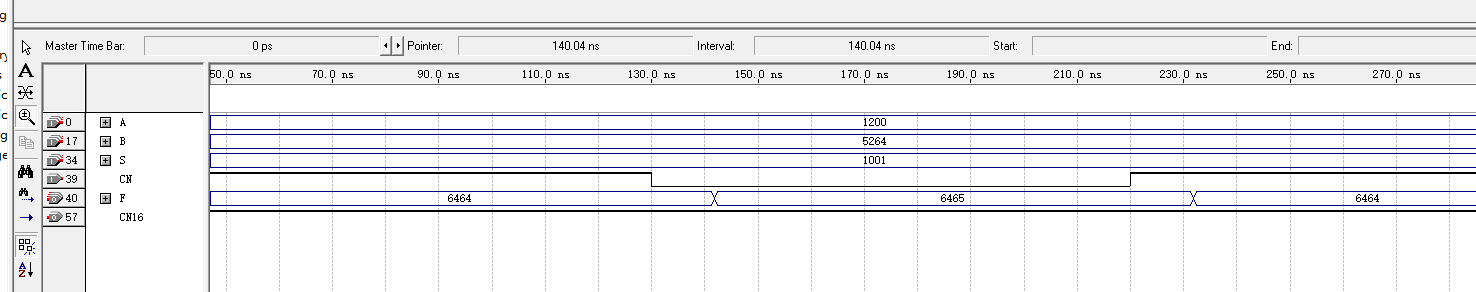

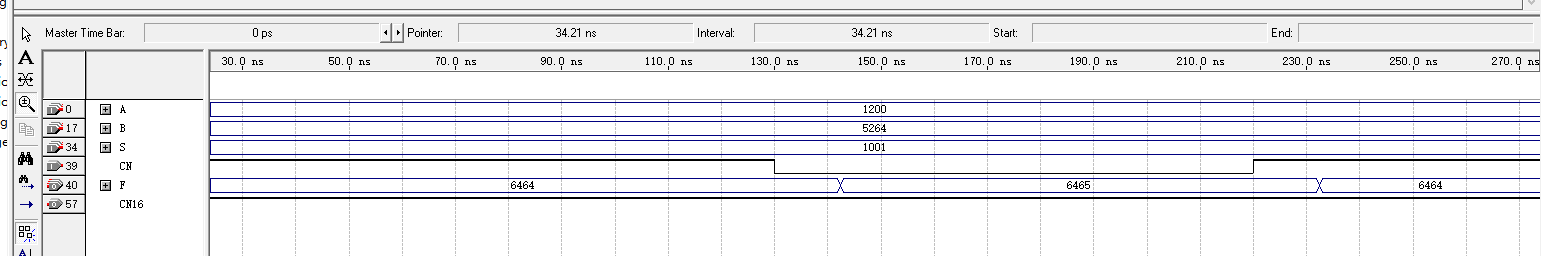

设计包含原理图、综合结果和仿真波形说明。仿真测试覆盖基本加法和带进位加法场景，例如A[15:0]=16\'d1200、B[15:0]=16\'d5264，并观察CN输入、F[15:0]结果和CN16最高位进位输出。仿真结论表明两种进位方案均能完成16位加法运算，CN16能够反映最高位进位情况。

文档部分给出了74181 ALU、74182先行进位发生器、串行进位与并行进位机制说明，并对两种16位加法器结构的连接方式、综合资源、关键路径延迟和适用场景进行了对比分析。
