【安森美半导体】智能接线盒（SJB）整体解决方案

区域控制器

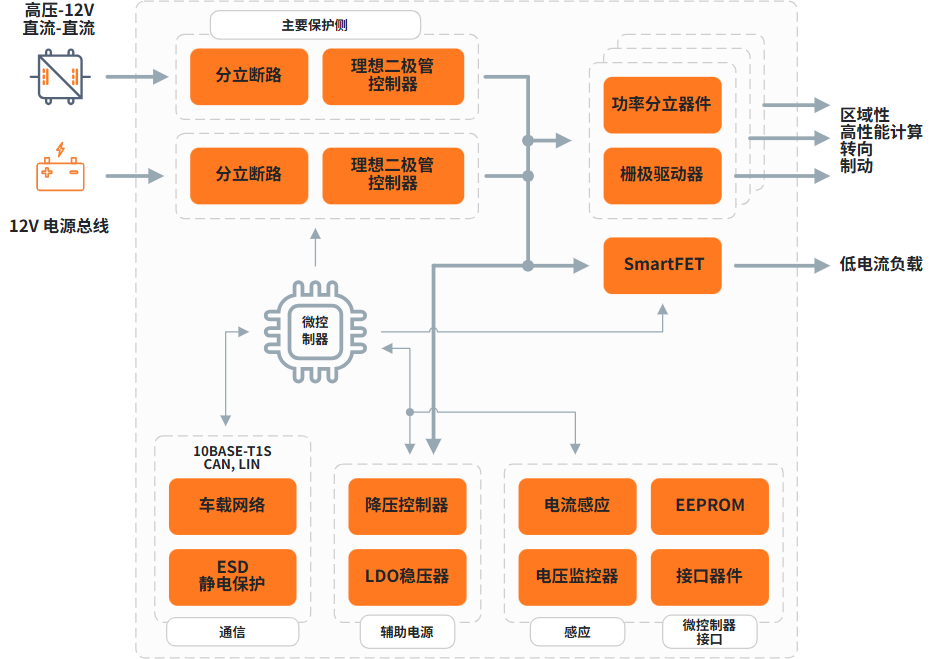

主配电单元 12V

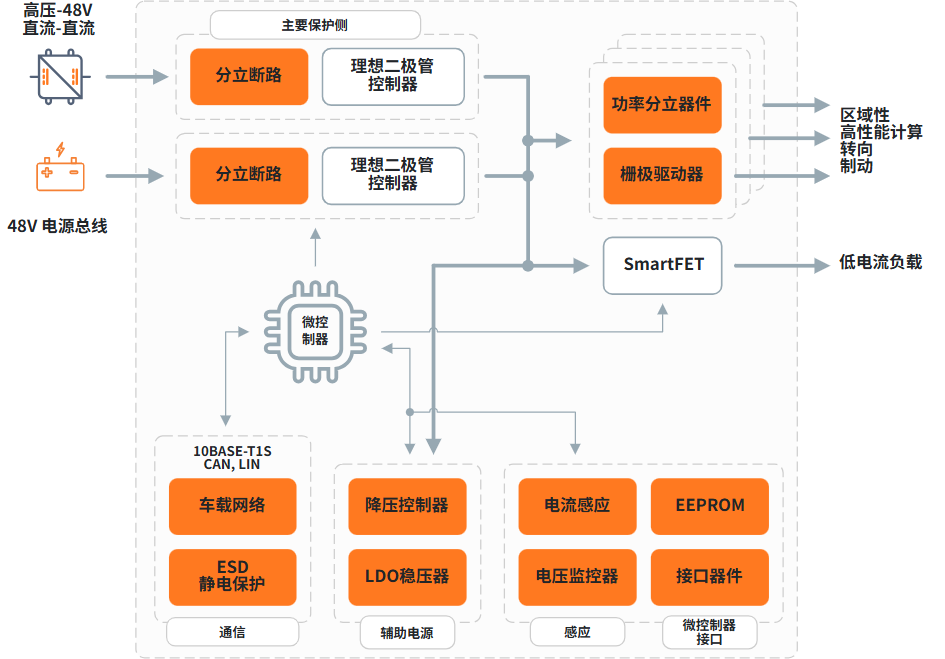

主配电单元 48V

一、核心功能与架构

SJB 以微控制器（MCU）为控制核心，覆盖 48V 电源网与低压 / 12V 电源网双电源域，通过多路功率驱动与 SmartFET 向各类负载配电，并经车载网络与整车通信（系统架构见文末示意图）。

· 电源与辅助电源：48V 电源网经 48V 专用 LDO 与 48V-12V DC-DC 转换器（非必需）转换为系统电源；低压电源网经低压功率分立器件与理想二极管控制器构成辅助电源，再经降压与 LDO 为控制电路供电。

· 主要保护侧：在 12V 电源总线与高压 - 12V 直流变换侧设置分立断路与理想二极管控制器，构成主要保护，向区域性高性能计算、转向、制动等关键负载供电。

· 功率驱动输出：通过多通道半桥栅极驱动器、高侧栅极驱动器配合功率分立器件，以及多通道高侧驱动器、多通道半桥驱动器，向各类负载提供开关与驱动；SmartFET 高侧 / 低侧驱动低电流与分布式负载，跟踪型 LDO 为传感器供电。

· 通信：经 CAN、LIN、10Base-T1S 等车载网络与整车通信，并配备 ESD 静电保护。

· 感应与 MCU 接口：集成电流感应、电压监控、运算放大器与比较器、IO 扩展器、EEPROM 与接口器件，实现负载电流 / 电压监测、系统健康诊断与参数存储。

二、核心物料推荐与优势

1. 电子熔丝（eFuse）

• 推荐型号：NIV3071 eFuse。
• 产品特点：模拟机械熔丝的保护功能，并增加可编程性、热关断和电流限制功能。
• 方案价值：以电子熔丝取代传统机械熔丝，在 SJB 中提供精准电流控制、故障保护与可重置能力，提升配电安全性与诊断能力。

2. SmartFET（高侧 / 低侧开关）

• 产品特点：提供具有模拟电流检测功能的高侧 SmartFET 与低侧 SmartFET，为分布式负载提供高效开关。
• 方案价值：为 ECM、BCM 等模块的分布式负载提供高效的高压侧和低压侧开关；模拟电流检测实现负载电流监测，配合诊断反馈。

3. 栅极驱动器与功率分立器件

• 产品特点：多通道半桥栅极驱动器、高侧栅极驱动器配合功率分立器件，构成功率开关级。
• 方案价值：驱动多通道半桥与高侧功率开关，向驱动类与高功率负载提供受控输出，是 SJB 配电与驱动的核心功率级。

4. 多通道驱动器（高侧 / 半桥）

• 产品特点：多通道高侧驱动器与多通道半桥驱动器，集中驱动多路负载。
• 方案价值：以多通道集成方式减少器件数量、降低布线复杂度，集中管理多路电气负载，减轻系统重量。

5. 辅助电源与保护器件

• 产品特点：48V 专用 LDO、48V-12V DC-DC 转换器、降压与 LDO、理想二极管控制器与分立断路器件。
• 方案价值：在 48V 与 12V 双电源域间提供稳定供电与理想二极管防反接 / 保护，构成 SJB 的电源树与主要保护侧。

6. 通信与保护器件

• 产品特点：车载网络接口（CAN、LIN、10Base-T1S）与 ESD 静电保护。
• 方案价值：实现 SJB 与整车及上位控制器的通信与诊断交互，ESD 保护提升车载环境下的可靠性。

7. 感应与监控器件

• 产品特点：电流感应、电压监控、运算放大器与比较器、IO 扩展器、EEPROM 与接口器件。
• 方案价值：实时监测负载电流与系统电压，配合 MCU 提供系统健康监控与实时诊断反馈；EEPROM 存储配置与校准参数。

参考文档与设计资源（点击附件下载）

· Application Notes（应用笔记）：The NIV3071 eFuse Advantages in Automotive Applications；具有模拟电流检测功能的高边 SmartFET；Low-Side SmartFETs。
