伴随汽车行业的快速发展，特别是电动汽车的兴起，区域控制架构应运而生，并在低压配电和车联网领域取得了重大进展。分布式区域配电有助于简化线束布局、减轻重量、降低制造复杂度，从而优化成本。软件定义汽车（SDV）的发展趋势推动汽车制造商不断创新，在分区控制器中集成受保护的半导体开关。
eFuse（电子熔丝）和 SmartFET 通过保护负载、传感器和执行器，提升了功能安全性，改善了功能失效的情形。与传统的域架构不同，分区架构集中了控制和计算，将软件从单个 ECU 转移到功能强大的中央计算机上，使得下游控制和电力分配具有更高的灵活性。
汽车以太网对于 SDV 至关重要，它可以处理来自摄像头和激光雷达等传感器的大量数据，确保分区控制器与中央计算机之间的实时数据传输 —— 中央计算机负责处理传感器数据并做出决策。这种基础设施对未来的自动驾驶汽车至关重要，因为自动驾驶汽车对计算的需求将持续增长。安森美可在配电设计、10BASE-T1S 以太网和智能保护等方面提供支撑。
区域控制器
主配电单元 12V
主配电单元 48V
一、核心功能与架构
区域控制架构以中央计算机为计算与决策核心，经汽车以太网与各区域控制器通信；区域控制器就近完成配电、保护与负载驱动，覆盖 12V 与 48V 电源总线（系统架构见文末示意图）。
· 中央计算机与分区：软件集中部署于功能强大的中央计算机，分区控制器就近管理本区域的配电与负载；相对传统域架构，下游控制与电力分配更灵活。
· 10BASE-T1S 车载以太网：作为 SDV 通信骨干，处理摄像头、激光雷达等传感器的大量数据，保障分区控制器与中央计算机之间的实时数据传输。

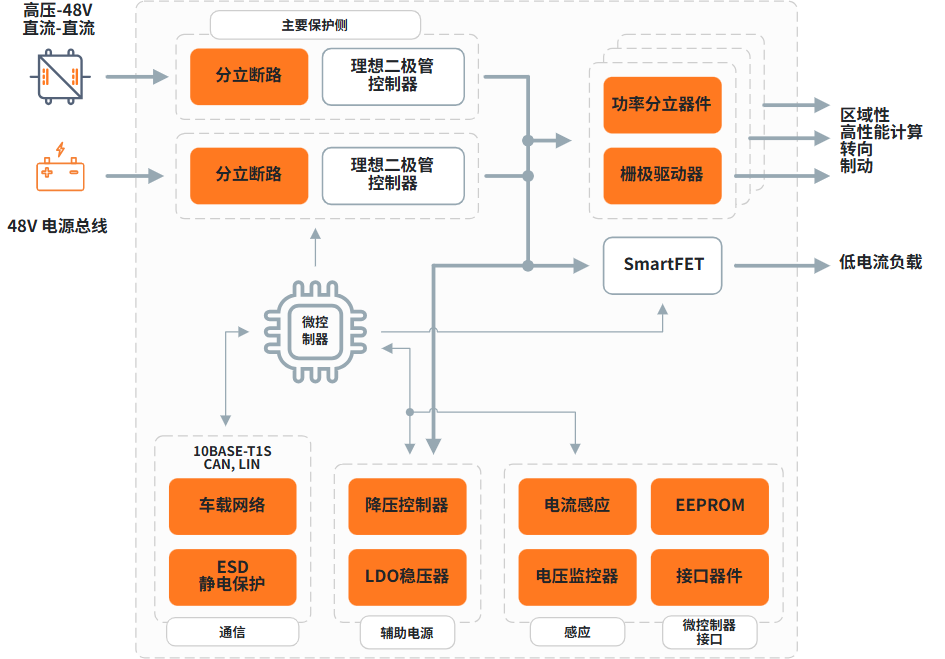

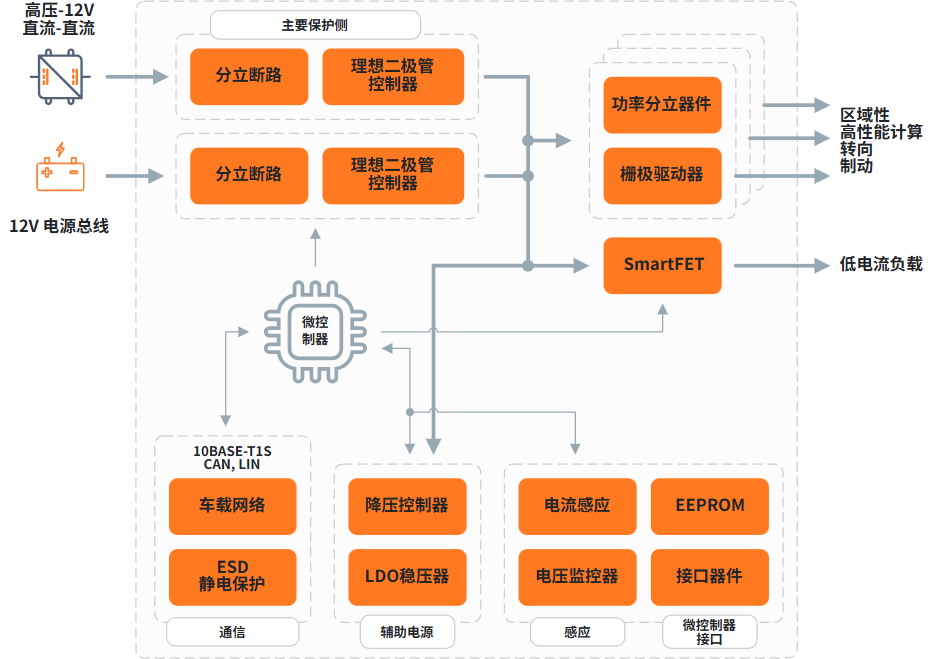

· 区域控制器主要保护侧：高压 - 12V / 高压 - 48V 直流变换与 12V / 48V 电源总线经分立断路与理想二极管控制器构成主要保护侧，向区域性高性能计算、转向、制动等关键负载供电。
· 功率与开关输出：区域控制器内经功率分立器件与栅极驱动器驱动区域关键负载；SmartFET 高侧 / 低侧驱动低电流与分布式负载。

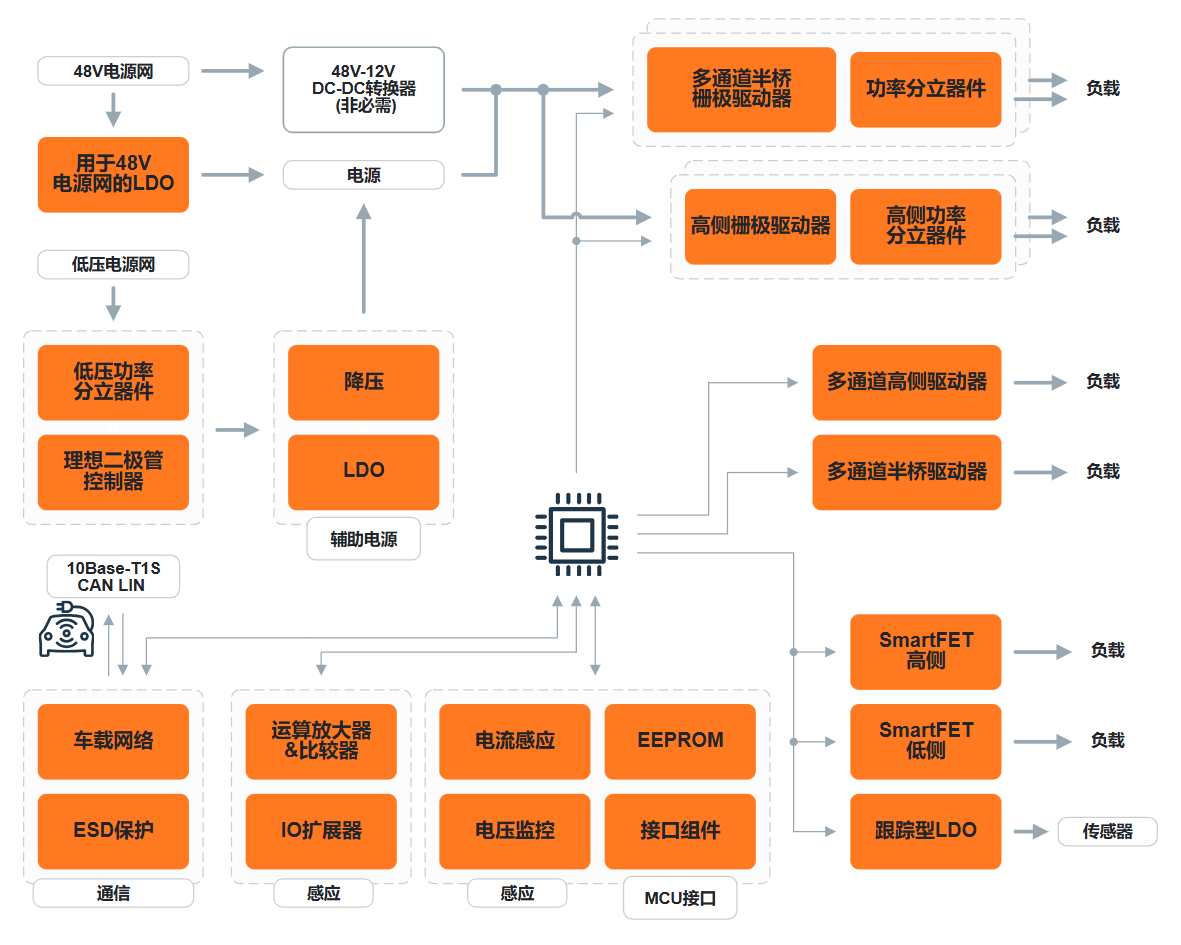

· 区域控制器内部（48V + 低压双电源域）：以 MCU 为核心，48V 电源网经 48V LDO 与 48V-12V DC-DC 转换器（非必需）转换，低压网经理想二极管控制器及降压 / LDO 构成辅助电源；多通道半桥 / 高侧栅极驱动与多通道高侧 / 半桥驱动器驱动多路负载。
· 通信、感应与 MCU 接口：经 CAN、LIN、10BASE-T1S 及 ESD 保护与整车通信；电流感应、电压监控、运放与比较器、IO 扩展、EEPROM 与接口器件实现状态监测、诊断与参数存储。
二、核心物料推荐与优势
1. 电子熔丝（eFuse）
- 推荐型号：NIV3071 / NIS(V)3071 eFuse。
- 产品特点：模拟机械熔丝保护，具备可编程、热关断与电流限制；配套有 PCB 散热设计等应用指导。
- 方案价值：在分区架构中以受保护的半导体开关保护负载、传感器和执行器，提升功能安全、改善功能失效情形，并支持可重置配电。
2. SmartFET（高边 / 低边开关）
- 产品特点：带模拟电流检测功能的高边 SmartFET 与低边 SmartFET。
- 方案价值：为低电流与分布式负载提供高效高边 / 低边开关，模拟电流检测实现负载电流监测，配合区域智能配电与诊断。
3. 功率分立 MOSFET 与栅极驱动器
- 产品特点：功率分立 MOSFET（含 Top Cool 等散热封装）配合栅极驱动器，驱动区域关键负载。
- 方案价值：驱动区域性高性能计算、转向、制动等高功率负载；散热型封装与雪崩 / UIS 等额定参数保障功率级在车载工况下的可靠性。
4. 10BASE-T1S 以太网（SDV 通信骨干）
- 产品特点：10BASE-T1S 车载以太网，配合 CAN、LIN 构成区域通信。
- 方案价值：作为 SDV 与未来自动驾驶的通信基础设施，承担摄像头、激光雷达等大量传感器数据的实时传输，连接分区控制器与中央计算机。
5. 辅助电源与保护器件
- 产品特点：降压控制器、LDO 稳压器、理想二极管控制器与分立断路器件，覆盖 48V 与 12V 电源总线。
- 方案价值：在双电源域间提供稳定供电与理想二极管防反接 / 保护，构成区域控制器的电源树与主要保护侧。
6. 感应与监控器件
- 产品特点：电流感应、电压监控、运算放大器与比较器、IO 扩展器、EEPROM 与接口器件。
- 方案价值：实时监测电流与电压，为主控制器提供系统健康诊断；EEPROM 存储配置参数，支撑区域配电的智能化管理。
7. 高温模拟与混合信号（Treo 平台）
- 产品特点：基于 Treo 平台的高温模拟与混合信号解决方案。
- 方案价值：面向汽车高温、严苛工况提供稳定的模拟与混合信号器件，支撑区域控制器在车规环境下的可靠运行。
参考文档与设计资源（点击附件下载）
· Application Notes（应用笔记）：Smart Power Distribution in Zonal Architecture；The NIV3071 eFuse Advantages in Automotive Applications；Top Cool Package for Power Discrete MOSFETs；具有模拟电流检测功能的高边 SmartFET；Low-Side SmartFETs；NIS (V) 3071 PCB Design on Thermal Performance Considerations；了解功率 MOSFET 雪崩操作和相关的 UIS (UIL) 数据表额定值。
· White Papers（白皮书）：10BASE-T1S 赋能新一代软件定义汽车；基于 Treo 平台的高温模拟与混合信号解决方案。
