  • 9-36V输入，1.5KV 隔离5V /3W 单路输出解决方案

9-36V输入，1.5KV 隔离5V /3W 单路输出解决方案

2023/04/14
664
3.70 MB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

请登录后查看文档预览

登录
点赞 评论
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

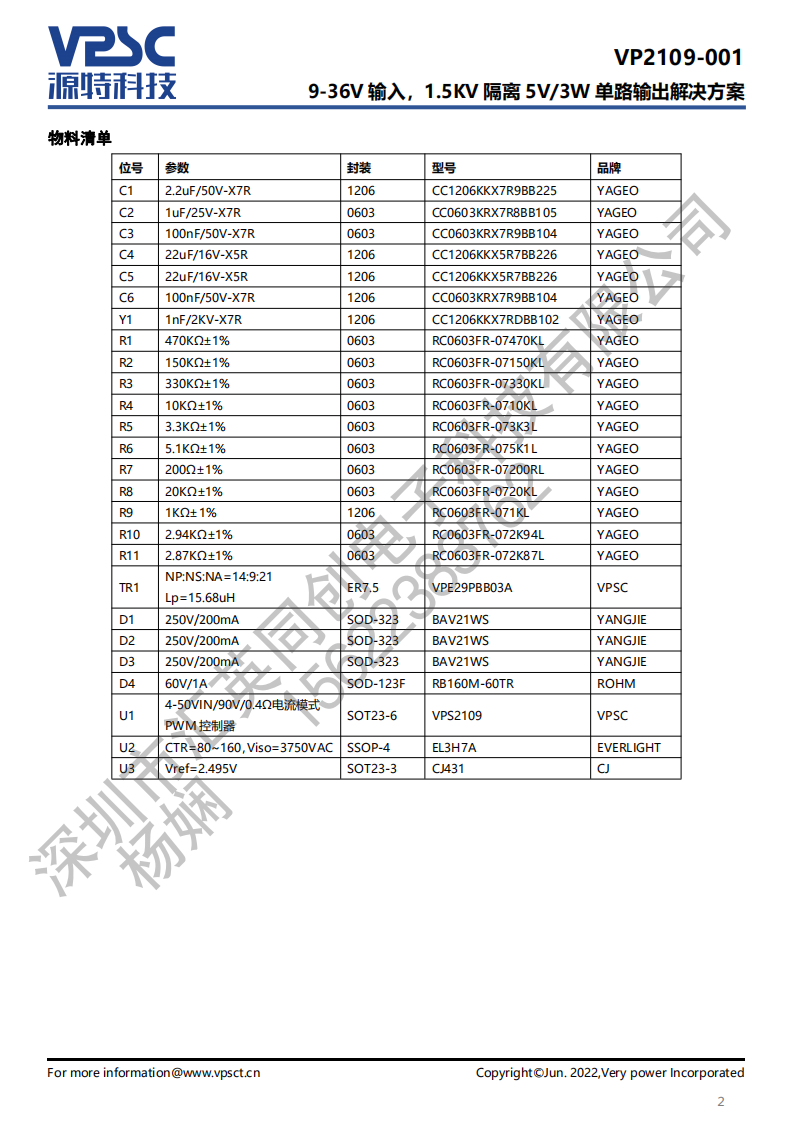

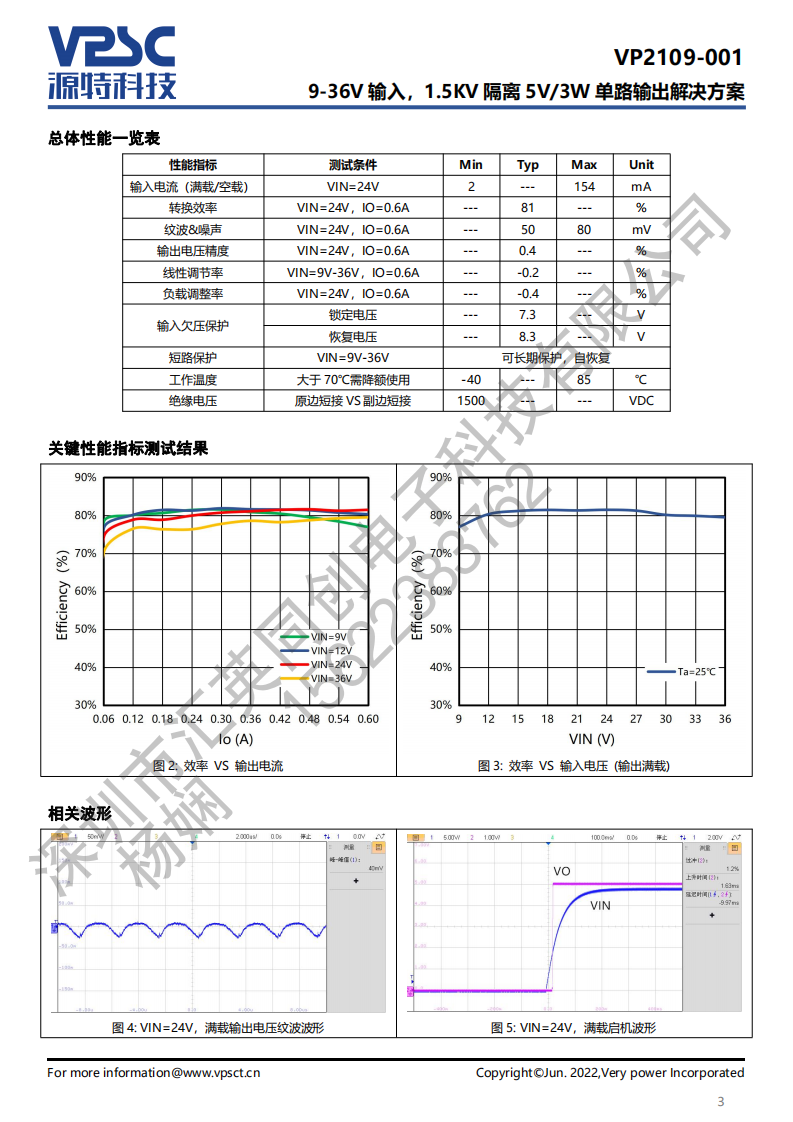

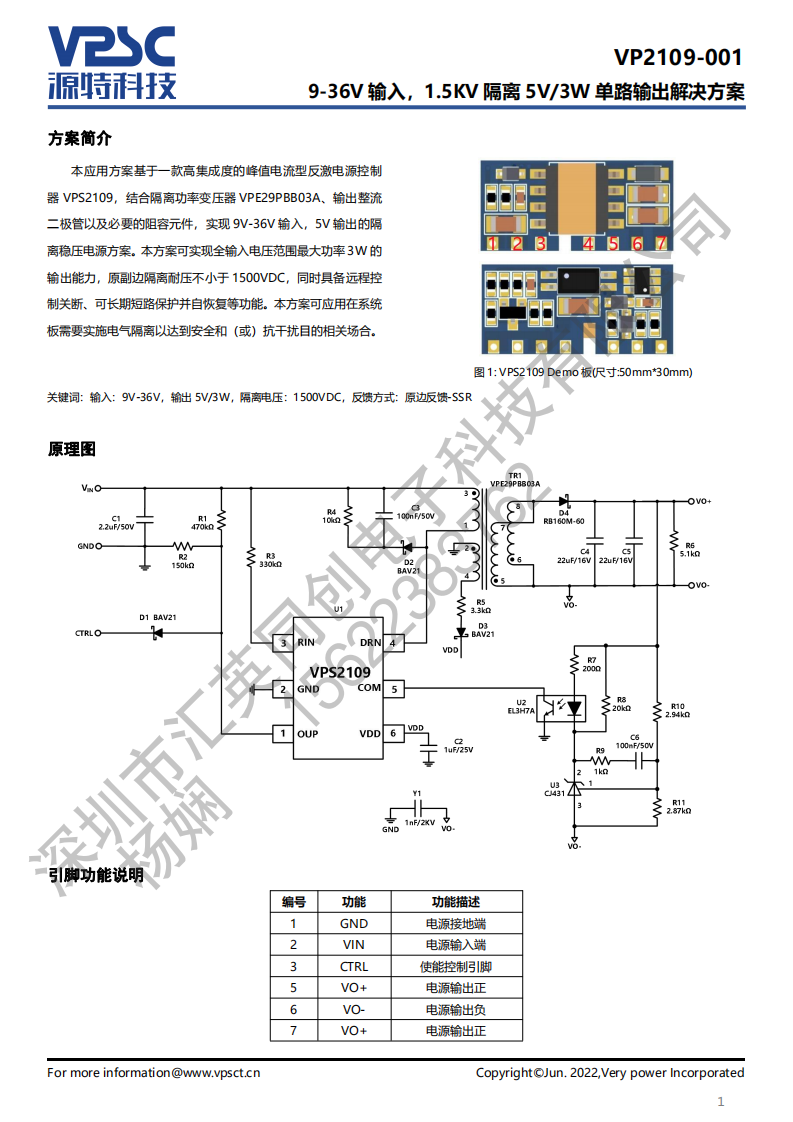

本应用方案基于一款高集成度的峰值电流型反激电源控制VPS2109，结合隔离功率变压器 VPE29BB03A、输出整流二极管以及必要的阻容元件，实现 9V-36V 输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于 1500VDC，同时具备远程控制关断，可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。
