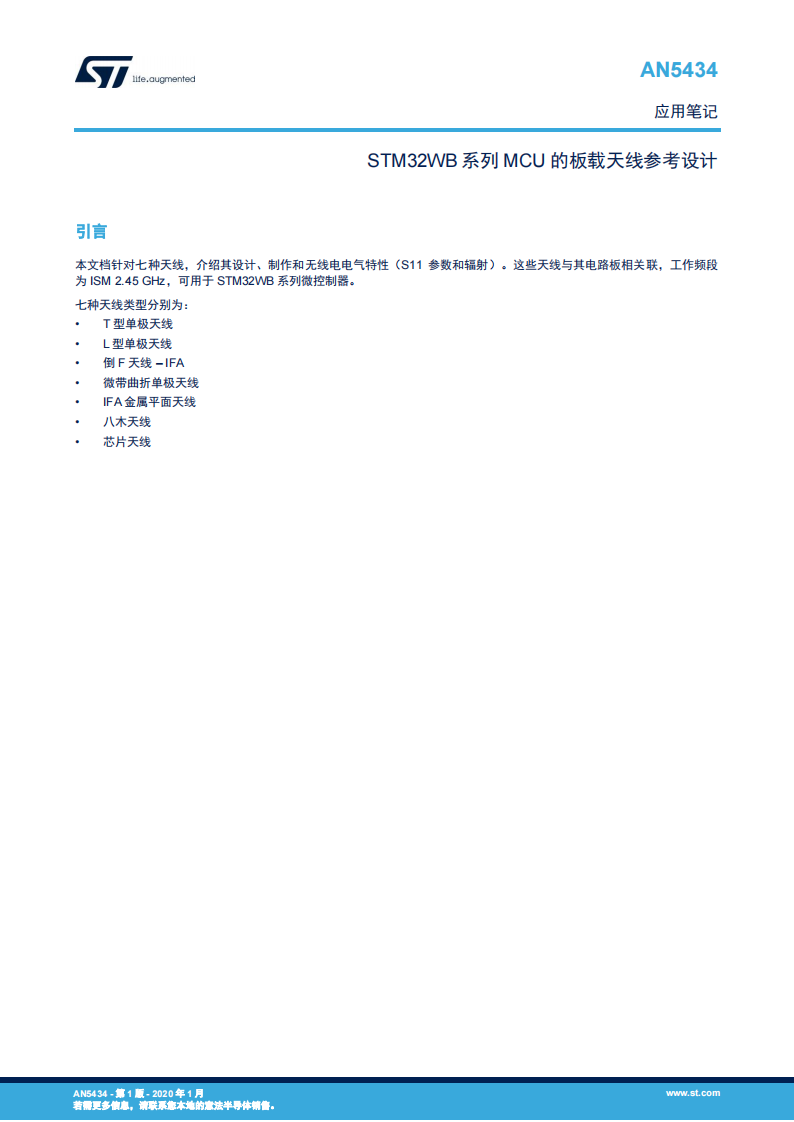

AN5434 STM32WB系列MCU的板载天线参考设计

本文档针对七种天线，介绍其设计、制作和无线电电气特性（S11 参数和辐射）。这些天线与其电路板相关联，工作频段为 ISM 2.45 GHz，可用于 STM32WB 系列微控制器。

七种天线类型分别为：

• T 型单极天线

• L 型单极天线

• 倒 F 天线 – IFA

• 微带曲折单极天线

• IFA 金属平面天线

• 八木天线

• 芯片天线

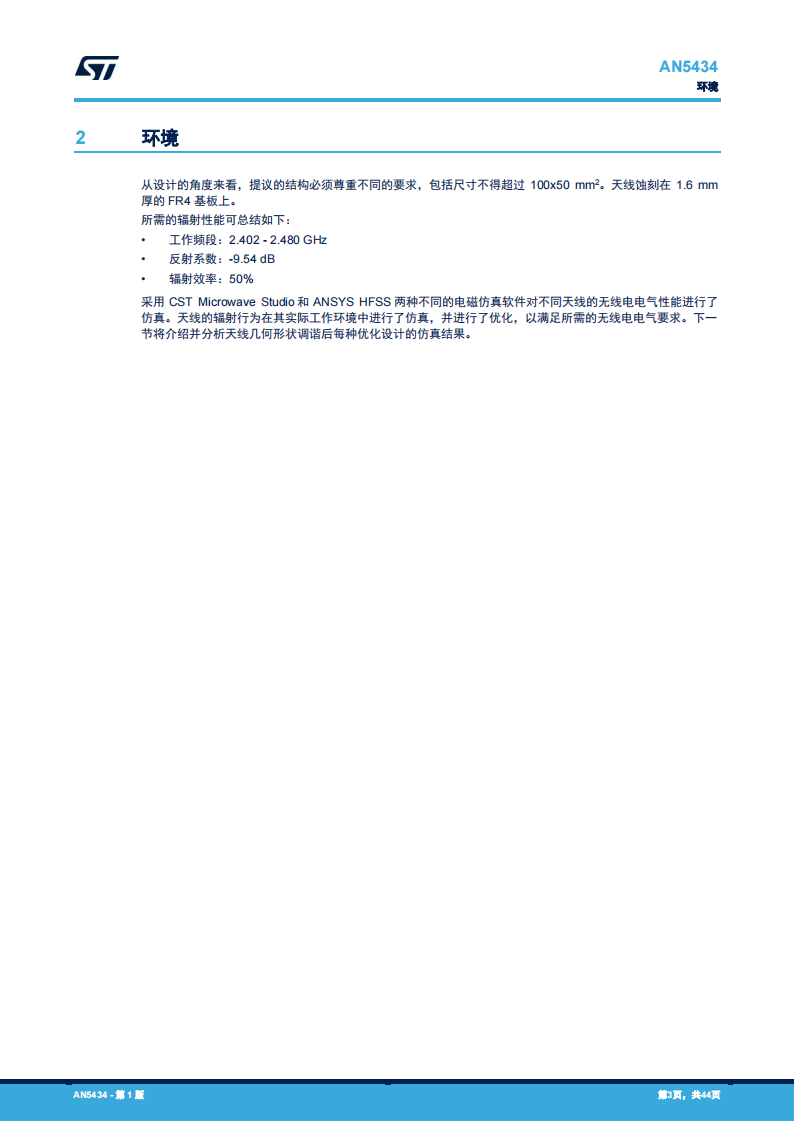

从设计的角度来看，提议的结构必须尊重不同的要求，包括尺寸不得超过 100x50 mm2。天线蚀刻在 1.6 mm厚的 FR4 基板上。

所需的辐射性能可总结如下：

• 工作频段：2.402 - 2.480 GHz

• 反射系数：-9.54 dB

• 辐射效率：50%

采用 CST Microwave Studio 和 ANSYS HFSS 两种不同的电磁仿真软件对不同天线的无线电电气性能进行了仿真。天线的辐射行为在其实际工作环境中进行了仿真，并进行了优化，以满足所需的无线电电气要求。下一节将介绍并分析天线几何形状调谐后每种优化设计的仿真结果。
