LAT1335 从CubeMX下载生成STM32元件封装库

引言

使用 STM32 进行项目开发时，在原理图和 PCB 设计中都需要使用相应的元件封装库。STM32 元件封装库的准确性是保证设计成功的前提。

在最新版本的 STM32CubeMX 中内置了 STM32 元件封装的下载工具，下载的封装库文件经 EDA 工具转换后可以在原理图和 PCB 设计中调用。

本文将对如何下载和转换做简单的示例说明。

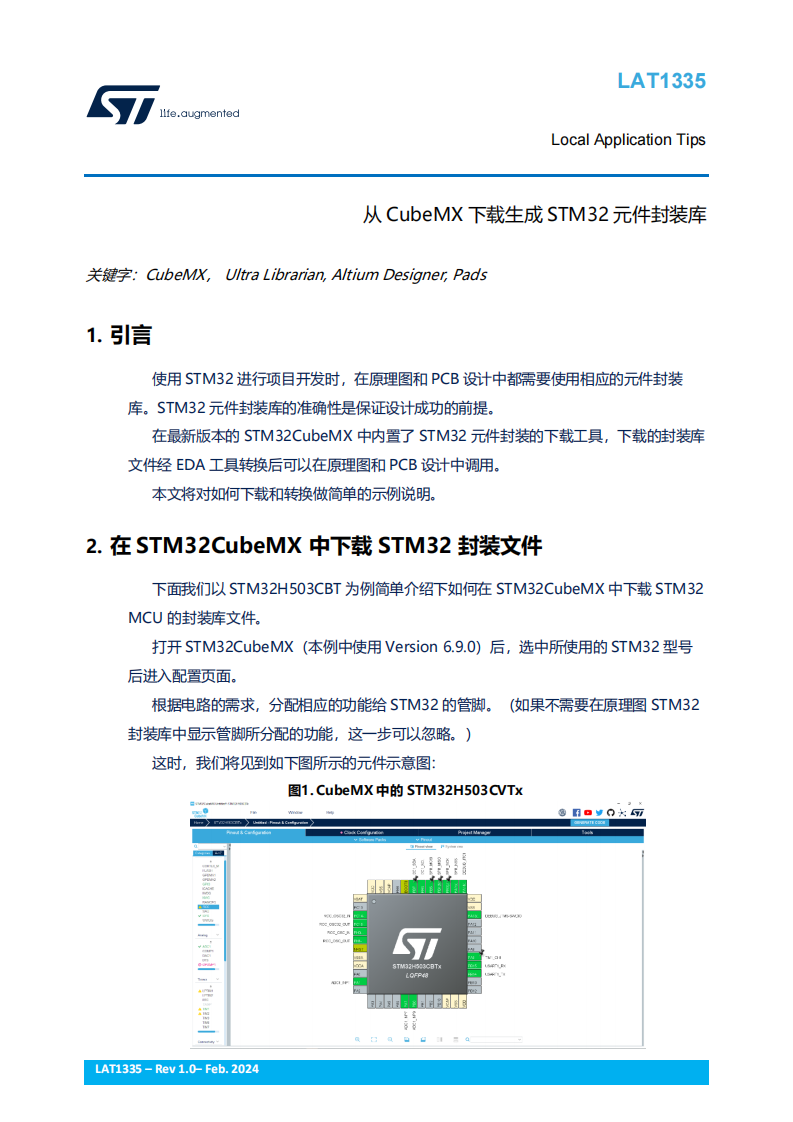

在 STM32CubeMX 中下载 STM32 封装文件

下面我们以 STM32H503CBT 为例简单介绍下如何在 STM32CubeMX 中下载 STM32MCU 的封装库文件。

打开 STM32CubeMX（本例中使用 Version 6.9.0）后，选中所使用的 STM32 型号后进入配置页面。

根据电路的需求，分配相应的功能给 STM32 的管脚。（如果不需要在原理图 STM32封装库中显示管脚所分配的功能，这一步可以忽略。）

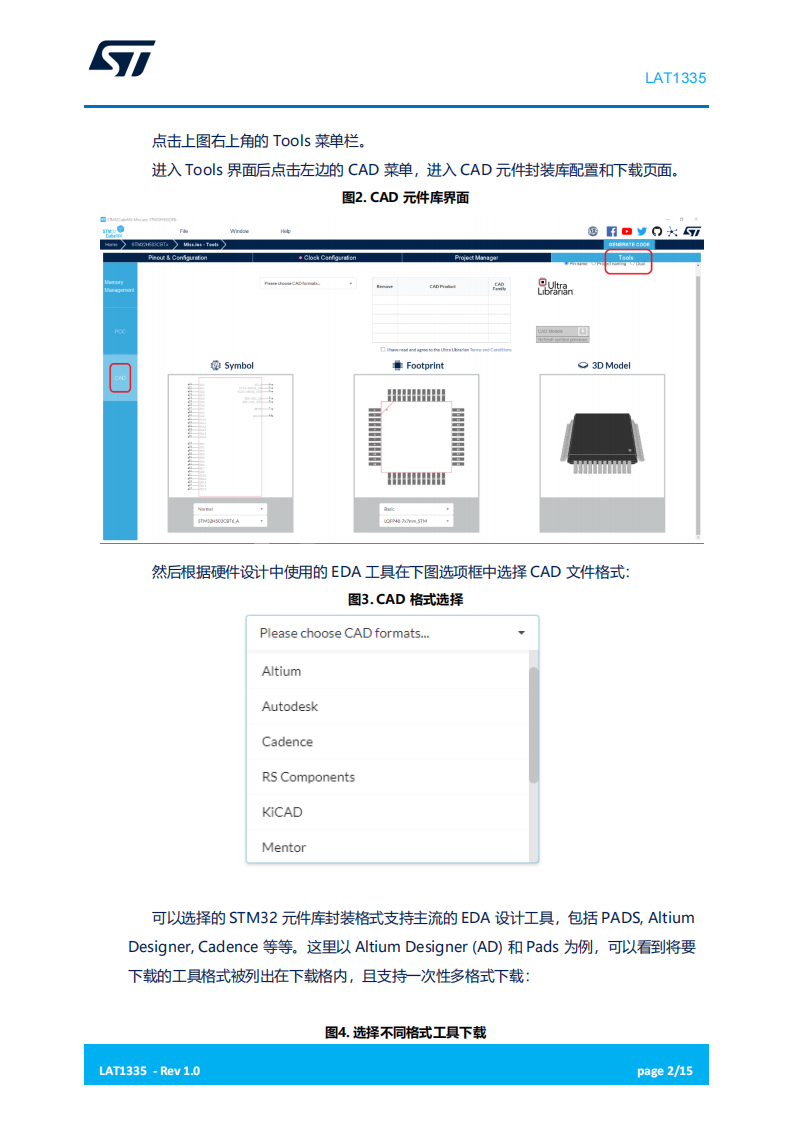

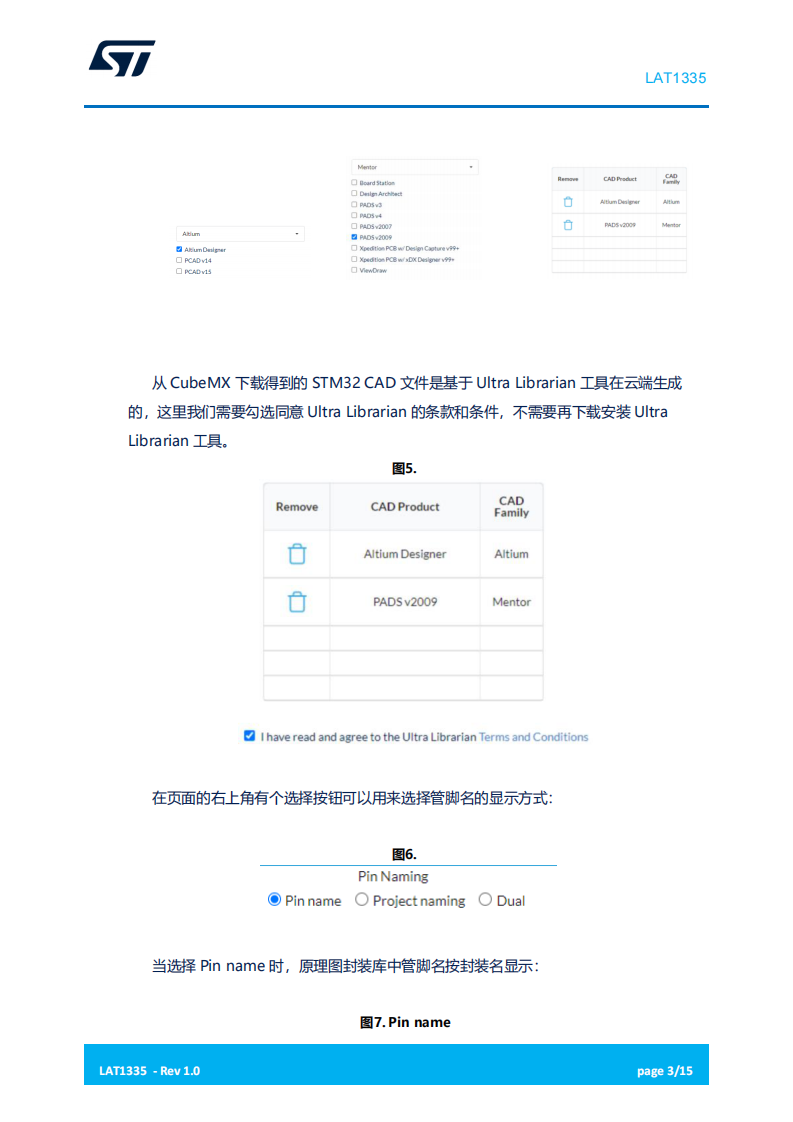

在 EDA 工具中导入封装文件生成封装库

下载下来的 UL 生成文件并不是 EDA 工具可以直接使用的封装库文件，而是一些中间文件， 必须在 EDA 工具中导入转换后才可以被 EDA 工具使用。下面我们以最常用的Altium Designer 和 PADS 为例来说明这一过程。

小结

使用 STM32CubeMX 下载得到的元件封装可以让工程师从繁琐的元件封装库设计中解放出来，特别是当管脚数目较多时。

很多用户对原理图封装库的外形，尺寸，管脚排列/命名，功能排列等方面，以及对PCB 封装的焊盘大小，阻焊设计，字符标注等方面有特别的要求，下载的文件效果可能不能全部满足要求。这些客户可以在下载的文件上做适当的修改。这样可以避免全新设计封装库过程中可能发生的各种错误，特别是常发生的 PCB 封装尺寸中的错误。
