LAT1361 STM32的USART能否支持9位数据格式话题

问题描述

有客户反馈，他最近在做一个项目用到 STM32L051 这款单片机。平常的 USART 串口传输是 8 位数据，但是他的项目需要用串口传输 9 位数据。当设置为 8 位数据时，串口响应中断正常。但是，当设置为 9 位数据时，串口就不产生中断了。USART2 的 ISR 寄存器 RXNE 位被置1，RDR 寄存器接收到了数据，就是不产生中断，数据也读不出来。请问是不是 HAL 库函数哪里出了 bug？另外，客户还补充说，使用 STM32CubeMX 进行配置并创建的工程代码。

问题分析

客户表达的意思就是说，他使用 8 位数据格式进行 USART 通信时一切 OK，UART 中断也正常，说明人家对这个模块的使用还是熟悉的。但使用 9 位数据格式时发生异常了。大致意思是说使用 9 位数据格式后数据貌似也收到了，RXNE 也置位了，就是基本的中断没法产生。落脚点就是怀疑 ST 的相关 HAL 库函数是不是有 Bug。

说实话，本人之前也没有使用 USART 的 9 位数据格式做过工程或验证测试。现在客户的重点是怀疑库的 Bug 问题。先打开相应库函数，扫了几眼并未能看出代码有什么不妥的地方。然后，打开手册，看看 L05X 系列芯片的 USART 到底支不支持 9 位数据格式的传输。

问题验证

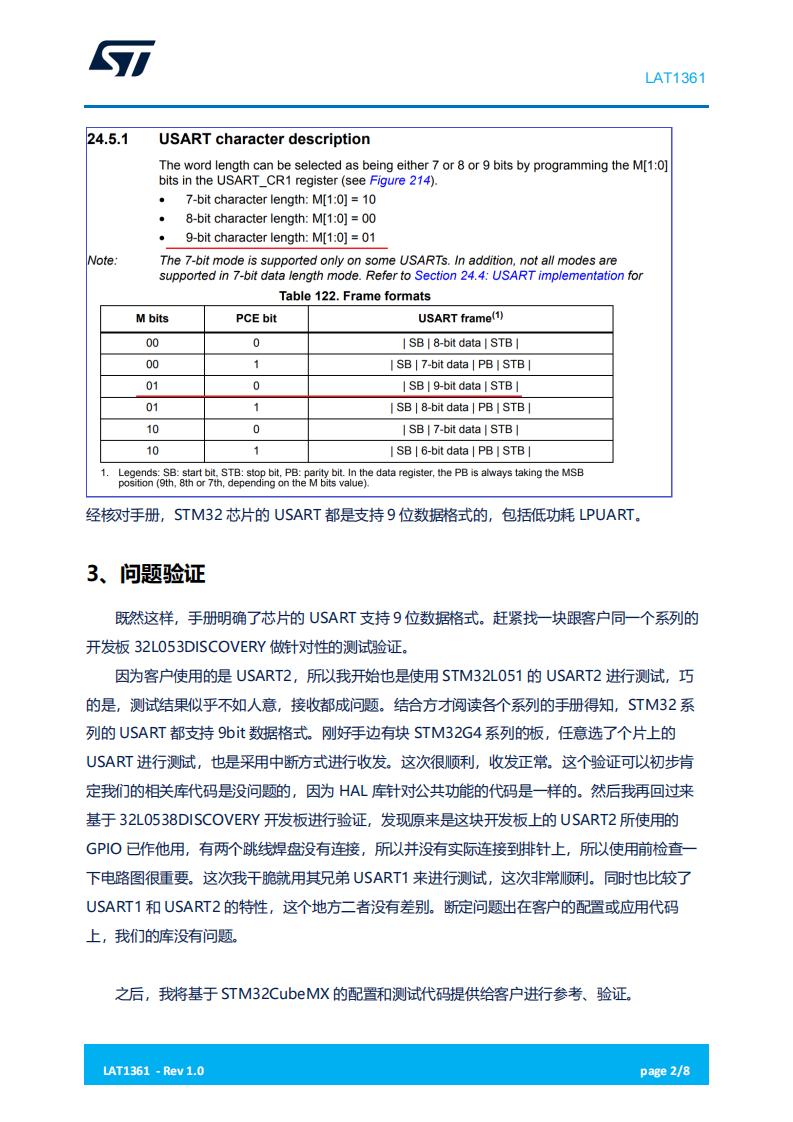

既然这样，手册明确了芯片的 USART 支持 9 位数据格式。赶紧找一块跟客户同一个系列的开发板 32L053DISCOVERY 做针对性的测试验证。

因为客户使用的是 USART2，所以我开始也是使用 STM32L051 的 USART2 进行测试，巧的是，测试结果似乎不如人意，接收都成问题。结合方才阅读各个系列的手册得知，STM32 系列的 USART 都支持 9bit 数据格式。刚好手边有块 STM32G4 系列的板，任意选了个片上的USART 进行测试，也是采用中断方式进行收发。这次很顺利，收发正常。这个验证可以初步肯定我们的相关库代码是没问题的，因为 HAL 库针对公共功能的代码是一样的。

然后我再回过来基于 32L0538DISCOVERY 开发板进行验证，发现原来是这块开发板上的 USART2 所使用的GPIO 已作他用，有两个跳线焊盘没有连接，所以并没有实际连接到排针上，所以使用前检查一下电路图很重要。这次我干脆就用其兄弟 USART1 来进行测试，这次非常顺利。同时也比较了USART1 和 USART2 的特性，这个地方二者没有差别。断定问题出在客户的配置或应用代码上，我们的库没有问题.

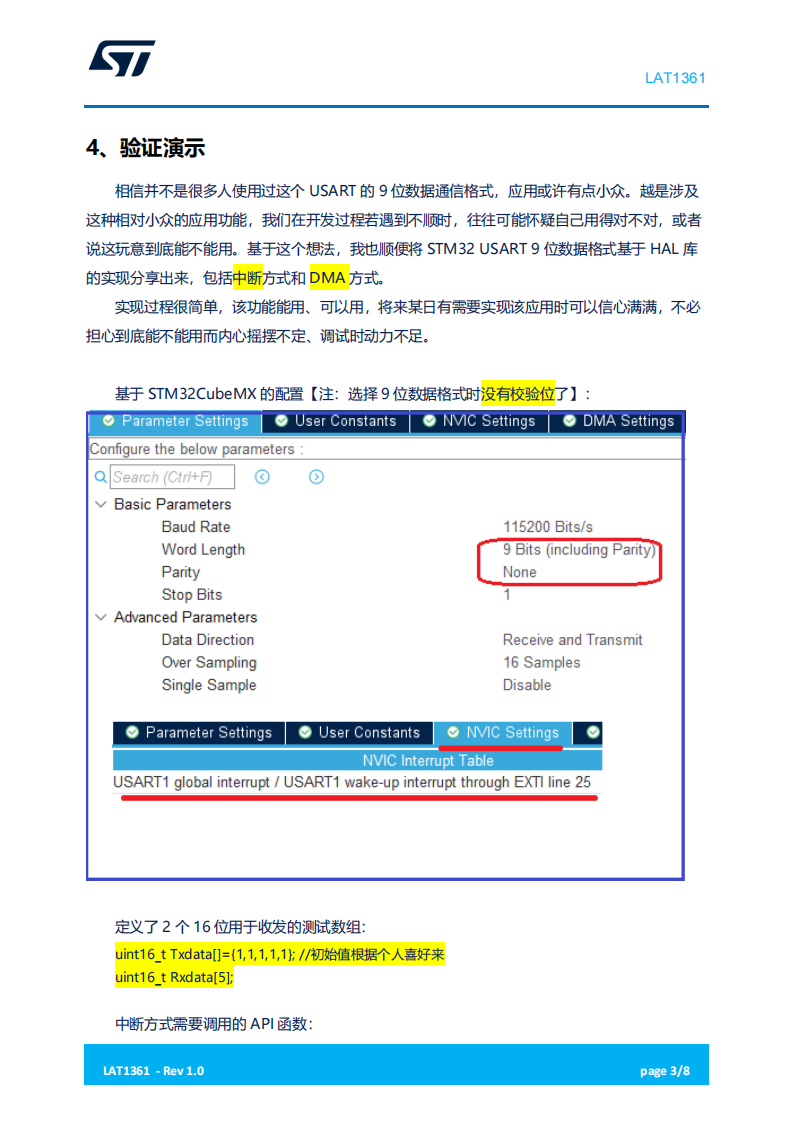

验证演示

相信并不是很多人使用过这个 USART 的 9 位数据通信格式，应用或许有点小众。越是涉及这种相对小众的应用功能，我们在开发过程若遇到不顺时，往往可能怀疑自己用得对不对，或者说这玩意到底能不能用。基于这个想法，我也顺便将 STM32 USART 9 位数据格式基于 HAL 库的实现分享出来，包括中断方式和 DMA 方式。

问题小结

这里基于客户的咨询，将整个验证测试过程整理分享出来，希望给未来首次涉及相关应用的同仁有个参考，并提供强有力的开发信心。
