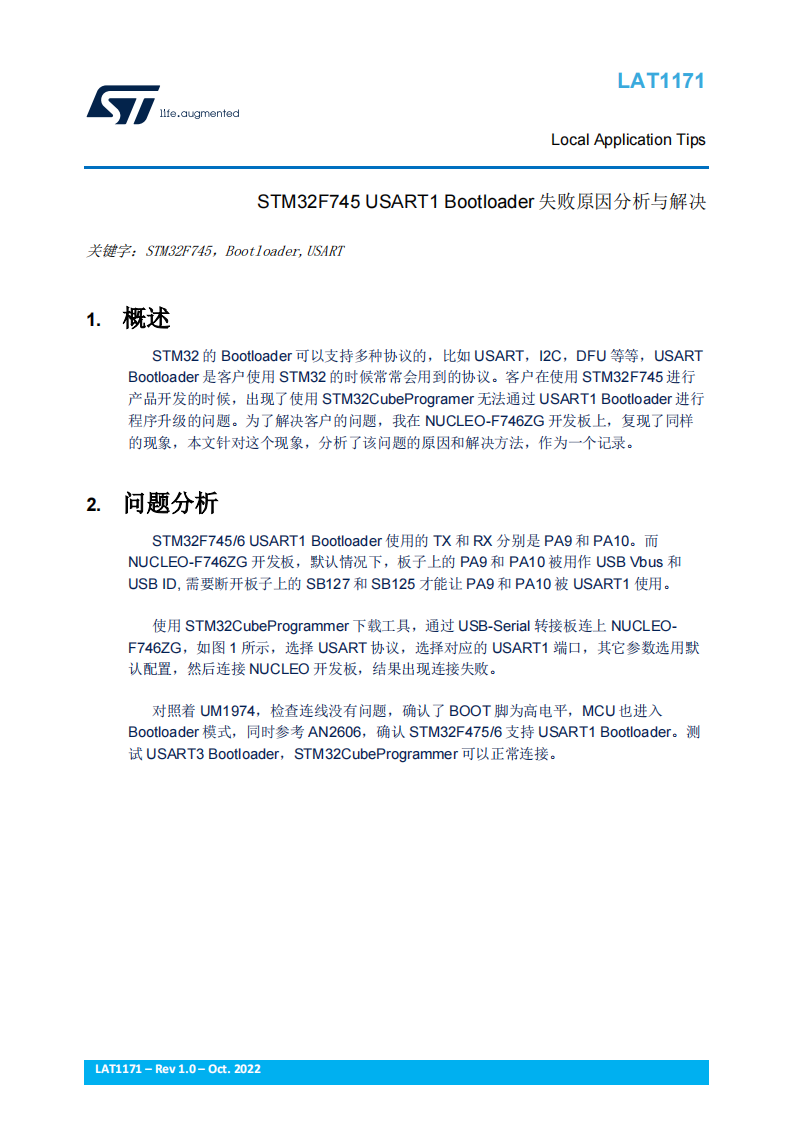

LAT1171 STM32F745 USART1 Bootloader 失败原因分析与解决

概述

STM32 的 Bootloader 可以支持多种协议的，比如 USART，I2C，DFU 等等，USARTBootloader 是客户使用 STM32 的时候常常会用到的协议。客户在使用 STM32F745 进行产品开发的时候，出现了使用 STM32CubeProgramer 无法通过 USART1 Bootloader 进行程序升级的问题。为了解决客户的问题，我在 NUCLEO-F746ZG 开发板上，复现了同样的现象，本文针对这个现象，分析了该问题的原因和解决方法，作为一个记录。

问题分析

STM32F745/6 USART1 Bootloader 使用的 TX 和 RX 分别是 PA9 和 PA10。而NUCLEO-F746ZG 开发板，默认情况下，板子上的 PA9 和 PA10 被用作 USB Vbus 和USB ID, 需要断开板子上的 SB127 和 SB125 才能让 PA9 和 PA10 被 USART1 使用。

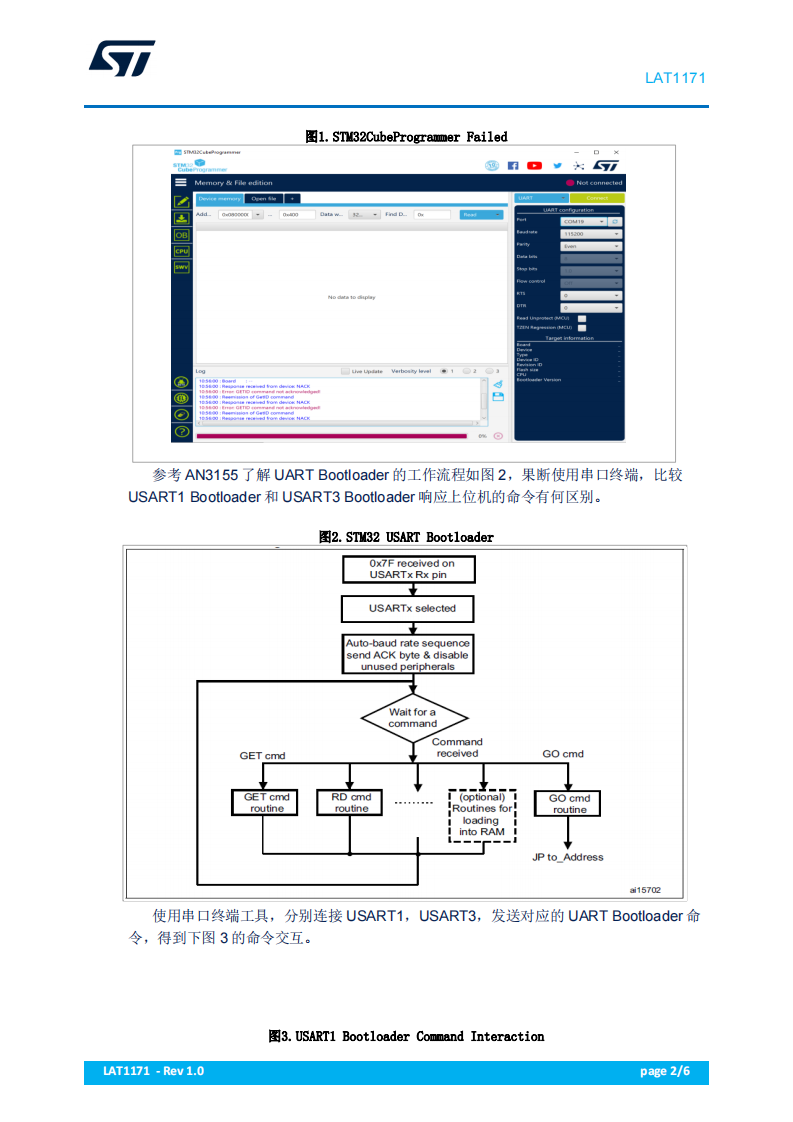

问题解决

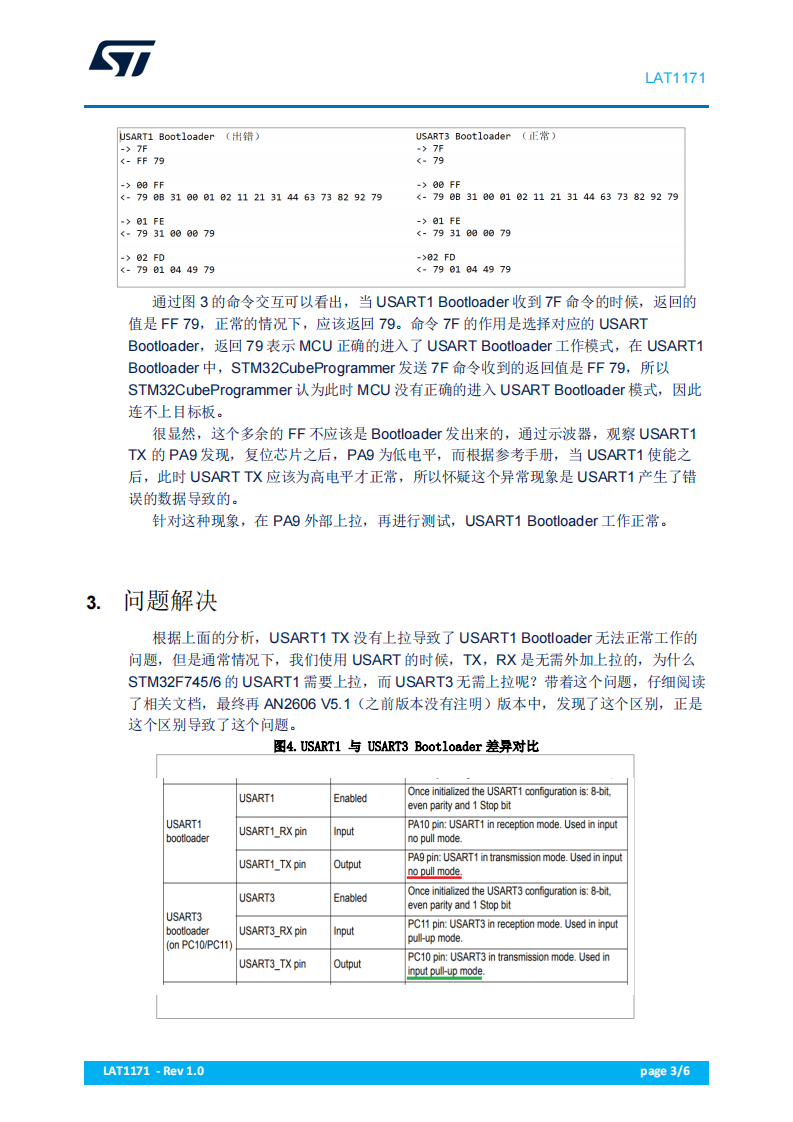

根据上面的分析，USART1 TX 没有上拉导致了 USART1 Bootloader 无法正常工作的问题，但是通常情况下，我们使用 USART 的时候，TX，RX 是无需外加上拉的，为什么STM32F745/6 的 USART1 需要上拉，而 USART3 无需上拉呢？带着这个问题，仔细阅读了相关文档，最终再 AN2606 V5.1（之前版本没有注明）版本中，发现了这个区别，正是这个区别导致了这个问题。

总结

通过分析和解决这个问题，可见及时更新并仔细阅读相关文档是很重要的事情.针对这个问题，如果仔细阅读了最新的 AN2606，就能很快定位产生问题的原因。当然，通过逐步分析这个问题，也进一步加深了对 Bootloader 的理解。
