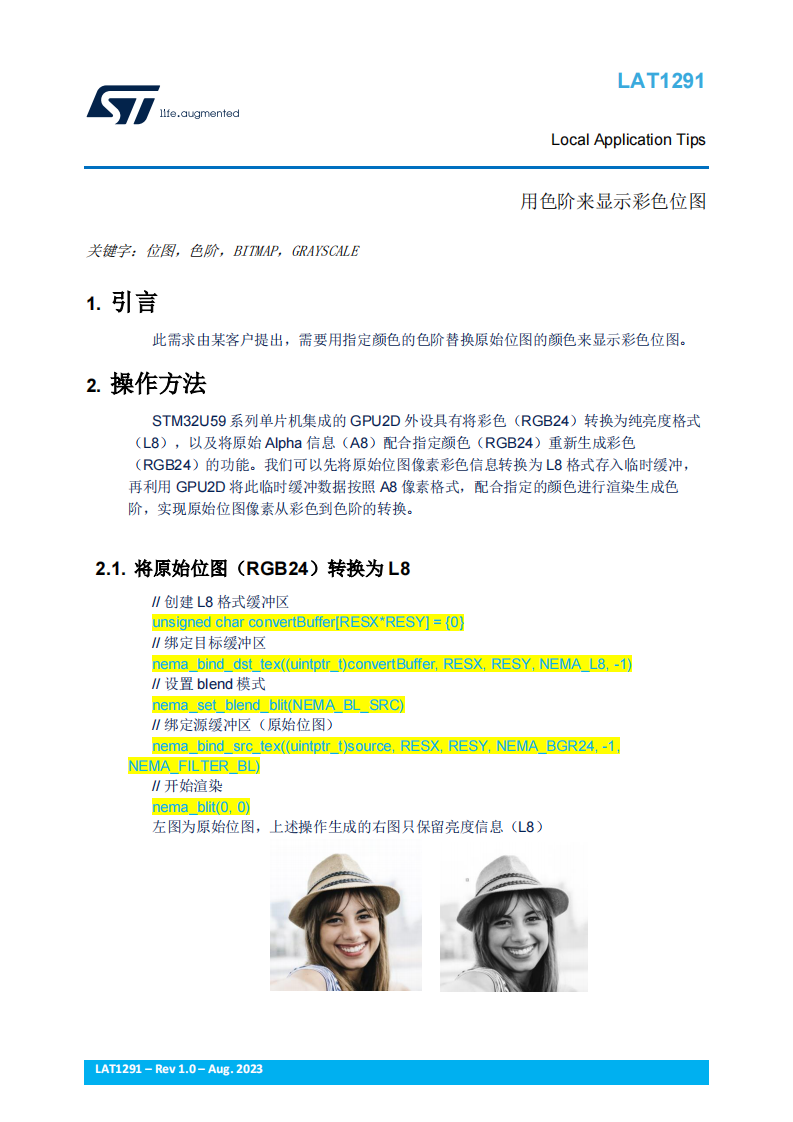

LAT1291 用色阶来显示彩色位图（PDF）

引言

此需求由某客户提出，需要用指定颜色的色阶替换原始位图的颜色来显示彩色位图。

操作方法

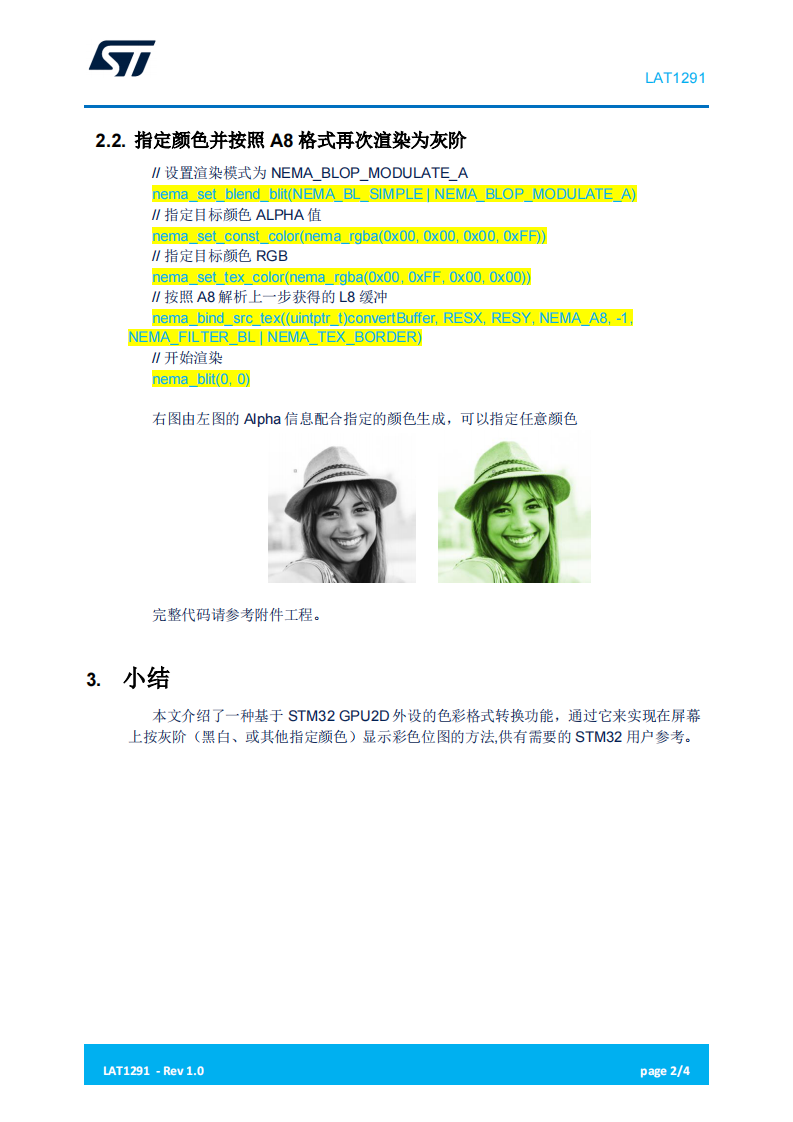

STM32U59 系列单片机集成的 GPU2D 外设具有将彩色（RGB24）转换为纯亮度格式（L8），以及将原始 Alpha 信息（A8）配合指定颜色（RGB24）重新生成彩色（RGB24）的功能。我们可以先将原始位图像素彩色信息转换为 L8 格式存入临时缓冲，再利用 GPU2D 将此临时缓冲数据按照 A8 像素格式，配合指定的颜色进行渲染生成色阶，实现原始位图像素从彩色到色阶的转换。

小结

本文介绍了一种基于 STM32 GPU2D 外设的色彩格式转换功能，通过它来实现在屏幕上按灰阶（黑白、或其他指定颜色）显示彩色位图的方法,供有需要的 STM32 用户参考。
