LAT1184 STM32 DCMI的带宽与性能介绍

引言

随着市场对更高图像质量的需求不断增加，成像技术持续发展，各种新兴技术（例如3D、计算、运动和红外线）的不断涌现。如今的成像应用对高质量、易用性、能耗效率、高集成度、快速上市和成本效益提出了全面要求。为了满足这些要求，STM32 MCU 内置的数字照相机接口（DCMI），能够高效连接并行照相机模块。

对于使用 STM32 DCMI 开发相机应用的客户，经常有以下问题：STM32 DCMI 最大支持的像素时钟是多少？STM32F4/F7/H7/U5 能支持 1280×720 的相机分辨率吗？最大的帧率是多少？如何判断所设计的应用产生的带宽是否能充足？相机输出是选择 8 位、10位、12 位、还是 14 位？

针对这些问题，本文档从 DCMI 使用的几个方面，介绍了 STM32 DCMI 在连续抓取模式下带宽的估算，以及提升性能需要注意的事项。客户在设计相机应用时可以参考。

STM32 DCMI

STM32 数字照相机接口（DCMI）采用同步并行数据总线。它可以轻松集成并适应相机的特殊应用要求。DCMI 可连接 8、10、12 和 14 位 CMOS 照相机模块，并支持多种数据格式：8/10/12/14 位逐行视频、YCbCr4:2:2 逐行视频、RGB565 逐行视频、JPEG 等。像素最大支持 16 位色深。

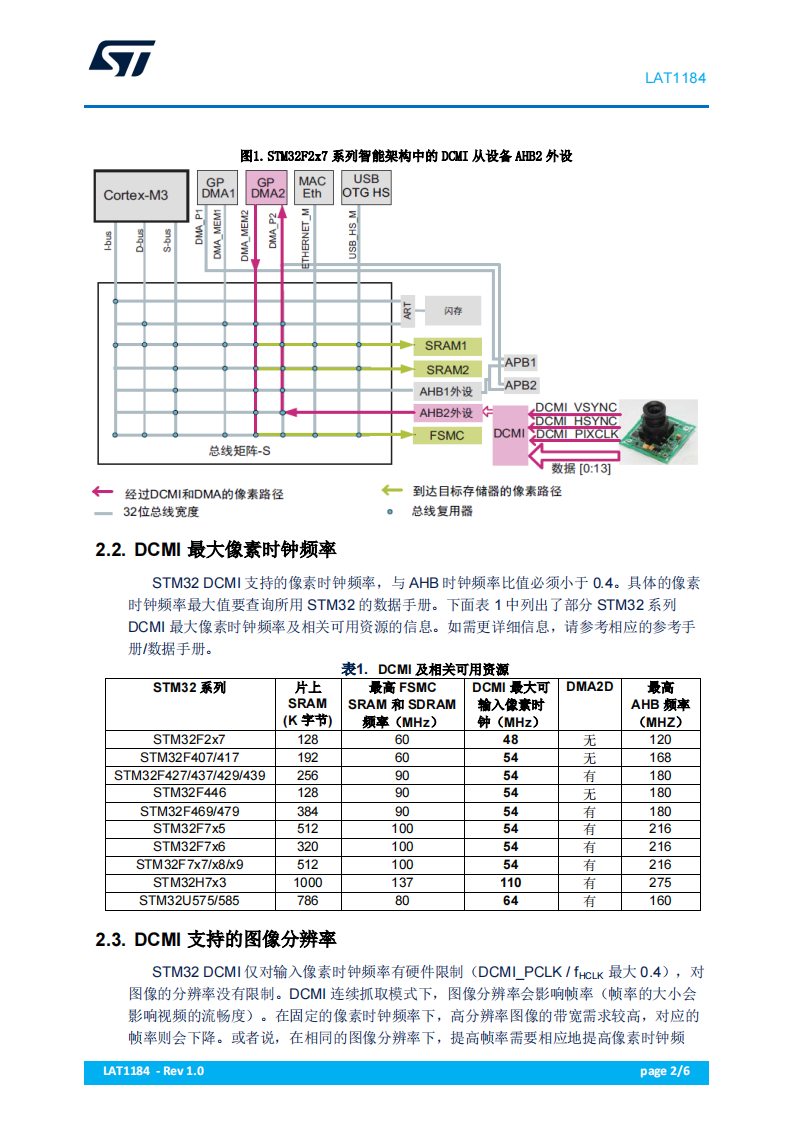

小结

本文通过介绍 STM32 DCMI 支持的最大像素时钟频率，支持的图像分辨率及与帧率的关系，进而引出 DCMI 带宽与性能提升的注意事项。另外附带了 DCMI 图像大小的调整及10~14 数据线的简介，为用户遇到相关问题时提供思路参考。
