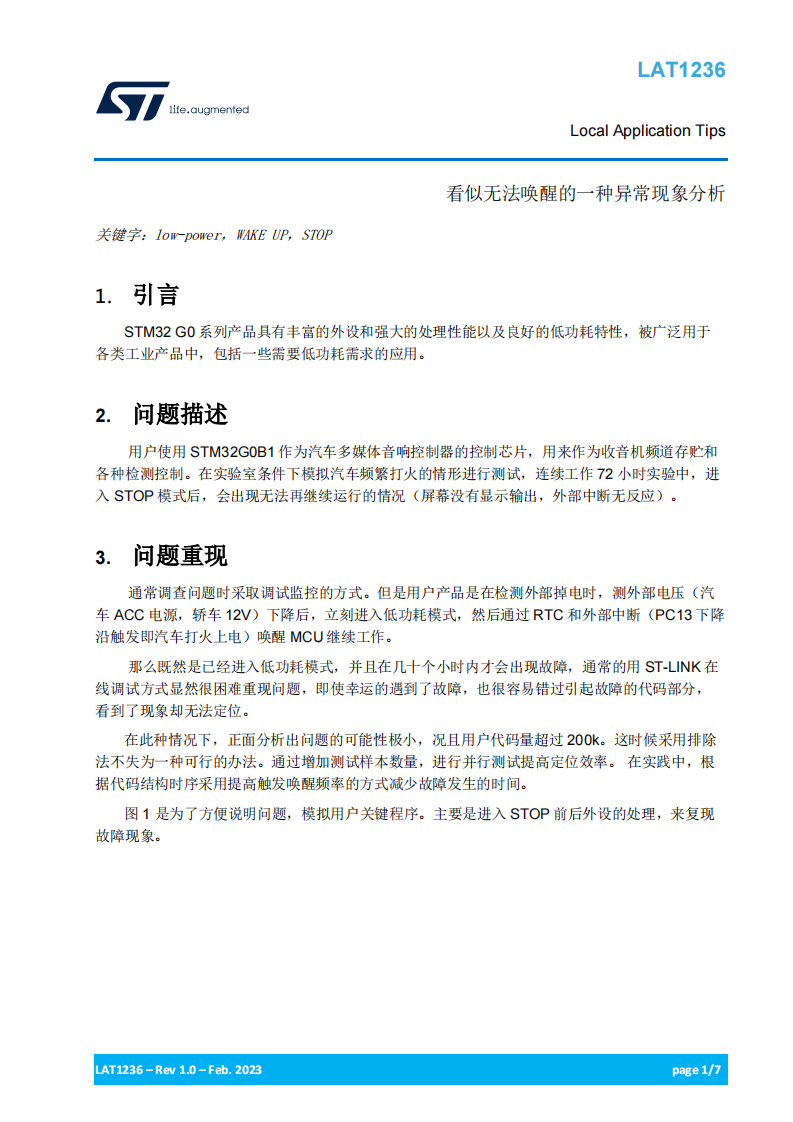

LAT1236 看似无法唤醒的一种异常现象分析

引言

STM32 G0 系列产品具有丰富的外设和强大的处理性能以及良好的低功耗特性，被广泛用于各类工业产品中，包括一些需要低功耗需求的应用。

问题描述

用户使用 STM32G0B1 作为汽车多媒体音响控制器的控制芯片，用来作为收音机频道存贮和各种检测控制。在实验室条件下模拟汽车频繁打火的情形进行测试，连续工作 72 小时实验中，进入 STOP 模式后，会出现无法再继续运行的情况（屏幕没有显示输出，外部中断无反应）。

问题重现

通常调查问题时采取调试监控的方式。但是用户产品是在检测外部掉电时，测外部电压（汽车 ACC 电源，轿车 12V）下降后，立刻进入低功耗模式，然后通过 RTC 和外部中断（PC13 下降沿触发即汽车打火上电）唤醒 MCU 继续工作。

那么既然是已经进入低功耗模式，并且在几十个小时内才会出现故障，通常的用 ST-LINK 在线调试方式显然很困难重现问题，即使幸运的遇到了故障，也很容易错过引起故障的代码部分，看到了现象却无法定位。

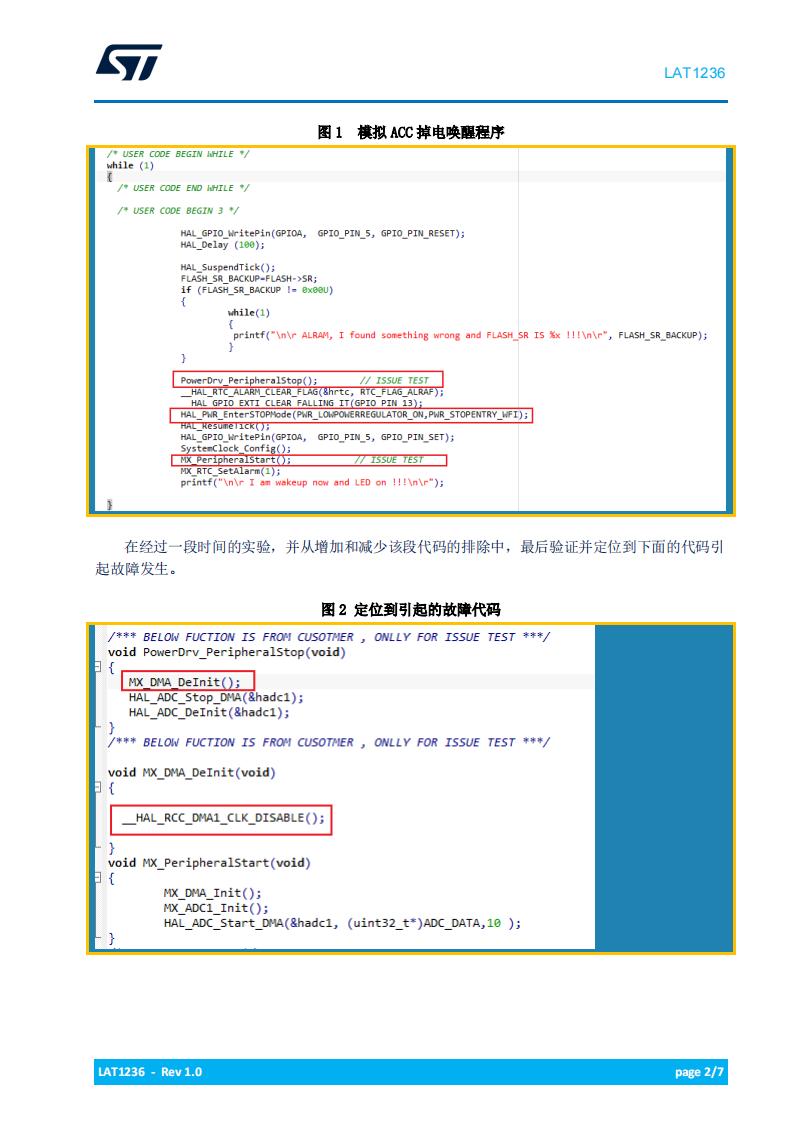

在此种情况下，正面分析出问题的可能性极小，况且用户代码量超过 200k。这时候采用排除法不失为一种可行的办法。通过增加测试样本数量，进行并行测试提高定位效率。 在实践中，根据代码结构时序采用提高触发唤醒频率的方式减少故障发生的时间。
